Mazda Xedos 6. Handbuch - teil 133





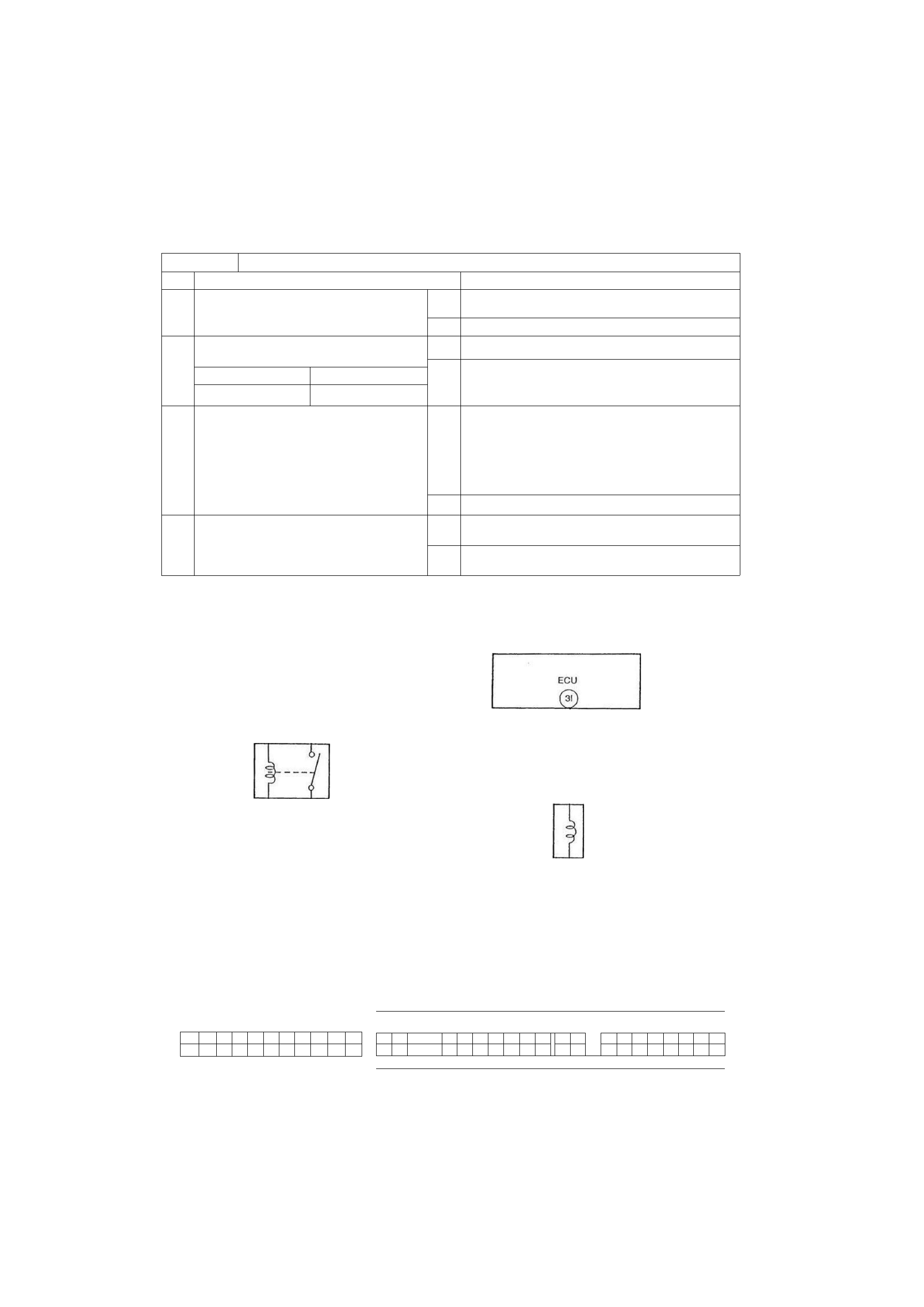

SELBSTDIAGNOSE

F2

C O D E  N r .

4 1  ( V R I S - M A G N E T V E N T I L  1 )

30HTT

P R Ü F U N G

V O R G E H E N

Schlechter Kontakt im Stromkreis des

Magnetventils?

Ja

Steckverbinder und/oder Kabelbaum
reparieren

Schlechter Kontakt im Stromkreis des

Magnetventils?

Nein  Weiter mit dem nächsten Schritt

Spannung am Klemmenkabel (R/B) OK?

(Steckverbinder des Magnetventils abgezogen)

Ja

Weiter mit dem nächsten Schritt

Spannung am Klemmenkabel (R/B) OK?

(Steckverbinder des Magnetventils abgezogen)

Nein

Auf Unterbrechung oder Kurzschluß
zwischen Magnetventil und des Haupt-

relais prüfen (Klemmenkabel [R/B])

Z u s t a n d

S p a n n u n g

Nein

Auf Unterbrechung oder Kurzschluß
zwischen Magnetventil und des Haupt-

relais prüfen (Klemmenkabel [R/B])

Zündschalter ON

Batteriespannung

Nein

Auf Unterbrechung oder Kurzschluß
zwischen Magnetventil und des Haupt-

relais prüfen (Klemmenkabel [R/B])

Prüfen, ob im Klemmenkabel (W/R) des
Magnetventils zur ECU-Klemme 31 Durch-

gang besteht.

Ja

Auf Kurzschluß zwischen Magnetventil und

ECU-Klemme 31 prüfen (Klemmenkabel :
[W/R])

o Falls OK, weiter mit dem nächsten

Schritt.

O Falls nicht OK, Kabelbaum reparieren.

Prüfen, ob im Klemmenkabel (W/R) des
Magnetventils zur ECU-Klemme 31 Durch-

gang besteht.

Nein

Kabelbaum reparieren

Prüfen, ob das Magnetventil einwandfrei

f u n k t i o n i e r t

' -  S e i t e  F 2 - 5 4

Ja

ECU austauschen

S e i t e  F 2 - 9 2

Prüfen, ob das Magnetventil einwandfrei

f u n k t i o n i e r t

' -  S e i t e  F 2 - 5 4

Nein

Magnetventil austauschen

S e i t e F2-53

Schaltplan

1YE0F2-018

B / W

W / G

B 3 - 0 1

W / R

HAUPTRELAIS

^  B - 1 2

R / 8

VRIS-

MAGNETVENTIL 1

^  B - 1 2

R / B

8-12VRIS-MAGNETVENTIL 1

(EM2)

W/R  R / 3

B-OJ MOTORSTEUERGERÄT (EMI)

6 / R

-

w/G  C/B  G/R

fr AI  R / Y  Y / 6

B / L  L / R

( U

5R  LG/8  L / B  8R/Y  G/W  LG/R  G  G / L

W  R/B

I L  J J  ! H

(  ) E C - A T

20

20  2M R—I

2 1

3 0

R~I

3C

Y / 5  L / Y

SY/FI  0  G/B

W/R

P  EP/R  B/R  8 / 0

L/W

w  GY/8  Y/R  R / L  R/G

W/G  R/Y  L/WFO LG

K  G/w

R  L / 0  L / R

B / Y  B / 0

W/B

*  BR/e  R / B

2P

2N

2 L

2 J

2H

2F

3P

20

16E0F2-041

F2-39

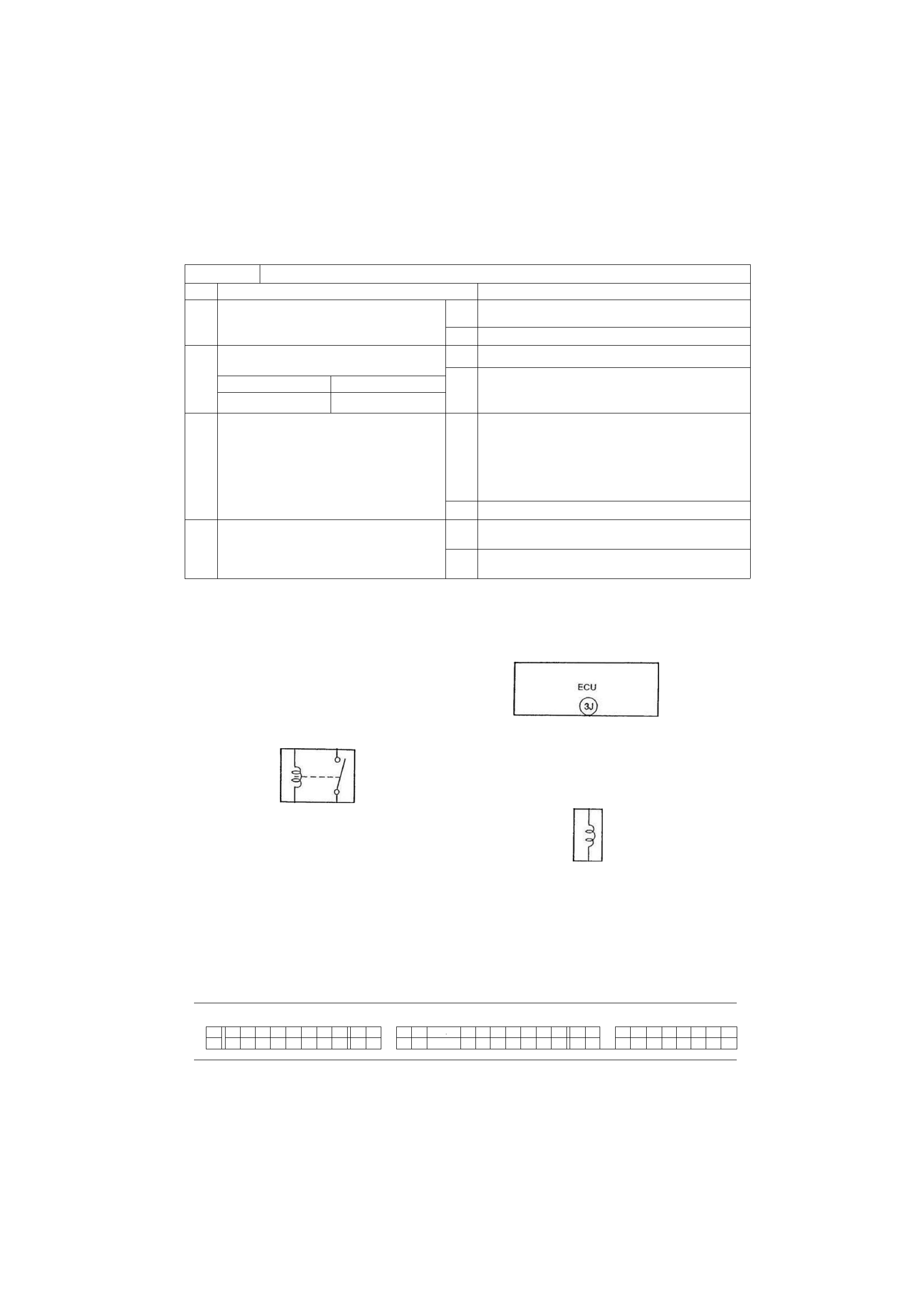

F 2 SELBSTDIAGNOSE

C O D E Nr.

46  ( V R I S - M A G N E T V E N T I L 2)

3CHRTTT

P R Ü F U N G

V O R G E H E N

Schlechter Kontakt im Stromkreis des

Magnetventils?

Ja

Steckverbinder und/oder Kabelbaum
reparieren

Schlechter Kontakt im Stromkreis des

Magnetventils?

Nein  Weiter mit dem nächsten Schritt

Spannung am Klemmenkabel (R/B) OK?

(Steckverbinder des Magnetventils abgezogen)

Ja

Weiter mit dem nächsten Schritt

Spannung am Klemmenkabel (R/B) OK?

(Steckverbinder des Magnetventils abgezogen)

Nein  Auf Unterbrechung oder Kurzschluß

zwischen Magnetventil und des Haupt-

relais prüfen (Klemmenkabel [R/B])

Z u s t a n d

S p a n n u n g

Nein  Auf Unterbrechung oder Kurzschluß

zwischen Magnetventil und des Haupt-

relais prüfen (Klemmenkabel [R/B])

Zündschalter ON

Batteriespannung

Nein  Auf Unterbrechung oder Kurzschluß

zwischen Magnetventil und des Haupt-

relais prüfen (Klemmenkabel [R/B])

Prüfen, ob im Klemmenkabel (L/R) des

Magnetventils zur ECU-Klemme 3J Durch-

gang besteht.

Ja

Auf Kurzschluß zwischen Magnetventil

und ECU-Klemme 3J prüfen
(Klemmenkabel [L/R])

oFalls OK, weiter mit dem nächsten

Schritt.

o Falls nicht OK, Kabelbaum reparieren.

Prüfen, ob im Klemmenkabel (L/R) des

Magnetventils zur ECU-Klemme 3J Durch-

gang besteht.

Nein  Kabelbaum reparieren

Prüfen, ob das Magnetventil einwandfrei

funktioniert. Seite F2-54

Ja

ECU austauschen

«• Seite F2-92

Prüfen, ob das Magnetventil einwandfrei

funktioniert. Seite F2-54

Nein

Magnetventil austauschen

«r Seite F2-53

Schaltplan

16E0F2-07Q

B / W

W / G

^ B—01

L / R

HAUPTRELAIS

B—13

R / B

VRIS-

MAGNETVENTIL2

^ B—13

R / B

B-13 VRTS-MAGNETVENTIL 2

(EM2)

J L

L / R  R / B

B O) MOTORSTEUERGERAT (EMI)

50 R—)

2 0

2 0  2 M P

2 1

3 0

1

 1

3C

B / K

(*>

W/G  0 / B  G / R

( V I I

R / Y  Y / B

B / L  L / R

Y / B  L / Y

1 -

SY/R  0

G / 8

W/R

P  &3/R  B / R  B / 0

L / W

GY/B  Y/R  R / L  R/G

IL)

6R  LG/9  L / 8  BR/Y  G/W  LG/R  G  G / L

W  R / 8

W/G  R / Y  L / W J ;

1

L G

K  G/W

L / O  L / R

B / Y  B / 0

W/B

3R/B  R / 3

JL

iJ

JH

E C - AT

2P

SN

2 L

2 J

2H

2P

3P

30

16EOF2-07"

F2-40

SELBSTDIAGNOSE

F2

CODE Nr.

67 (KÜHLLÜFTERRELAIS Nr.1)

3 0 f n

PRÜFUNG

VORGEHEN

Schlechter Kontakt im Stromkreis des Relais?

Ja

Steckverbinder und/oder Kabelbaum
reparieren

Schlechter Kontakt im Stromkreis des Relais?

Nein  Weiter mit dem nächsten Schritt

Spannung am Klemmenkabel (B/W) OK?
(Steckverbinder des Relais abgezogen)

Ja

Weiter mit dem nächsten Schritt

Spannung am Klemmenkabel (B/W) OK?
(Steckverbinder des Relais abgezogen)

Nein  Auf Unterbrechung oder Kurzschluß

zwischen Relais und Zündschalter

prüfen (Klemmenkabel [B/W])

Zustand

Spannung

Nein  Auf Unterbrechung oder Kurzschluß

zwischen Relais und Zündschalter

prüfen (Klemmenkabel [B/W])

Zündschalter ON

Batteriespannung

Nein  Auf Unterbrechung oder Kurzschluß

zwischen Relais und Zündschalter

prüfen (Klemmenkabel [B/W])

Prüfen, ob zwischen den Klemmenkabeln
(B/W) und (L/0) des Relais Durchgang

besteht.

Ja

Weiter mit dem nächsten Schritt

Prüfen, ob zwischen den Klemmenkabeln
(B/W) und (L/0) des Relais Durchgang

besteht.

Nein

Relais austauschen

Prüfen, ob zwischen dem Relais und der ECU-

Klemme 3L (Klemmenkabel [L/0]) Durchgang

besteht.

Ja

Auf Kurzschluß zwischen Relais und

ECU-Klemme 3L prüfen (Klemmen-

kabel [UO])

O Falls OK, ECU austauschen. ** Seite F2-92

o Falls nicht OK, Kabelbaum reparieren.

Prüfen, ob zwischen dem Relais und der ECU-

Klemme 3L (Klemmenkabel [L/0]) Durchgang

besteht.

Nein  Kabelbaum reparieren

16E0F2-072

Schaltplan

KÜHLLÜFTERRELAIS Nr.1

Ba-oi

 KÜHLL

UFTERRELAIS NR I (F>

8 / R  O/W

L / Y  L / 0

B 01 MOTORSTEUERGERÄT (EMI)

B / R

f«)

W/G  O / B  6 / R

M I

R / Y  Y / B

S / L  L / R

I U

BR  LG/B  L / B  S 3 A  G/W  LG/R

G / L

W  R / B

I L

 iJ l»

(  ) E C - A T

2 9

2 0  2 M r - i

2 1

3 0

3C

Y / 8  L / Y

GY/R  0

G / B

W/R

BP/n

B / R  B / O

L / W

W  GY/ß  Y / n

n / L

n / G

W/G  R / Y  L / w f l u ?

G/W

L / 0

L / R

B / Y  B / O

W / 8

3R/B

n/s  «

2 P  2N

2 L

2 J

2H

2 F

3 P

3 0

16E0F2-041

F2-41

F2

SELBSTDIAGNOSE

CODE Nr. 69  ( W A S S E R T E M P E R A T U R S E N S O R [LÜFTER])

SCHRfn

PRUFUNG

V O R G E H E N

Schlechter Kontakt im Stromkreis des Wasser-

temperatursensors?

Ja

Steckverbinder und/oder Kabelbaum
reparieren

Schlechter Kontakt im Stromkreis des Wasser-

temperatursensors?

Nein  Weiter mit dem nächsten Schritt

Spannung am Klemmenkabel (R/L) des
Wassertemperatursensors OK?

(Steckverbinder des Wassertemperatursensors

abgezogen)

Ja

Weiter mit dem nächsten Schritt

Spannung am Klemmenkabel (R/L) des
Wassertemperatursensors OK?

(Steckverbinder des Wassertemperatursensors

abgezogen)

Nein  Auf Unterbrechung oder Kurzschluß zwi-

schen Wassertemperatursensor und ECU-

Klemme 3G prüfen (Klemmenkabel [R/L])

'0 Falls OK, ECU austauschen,
c Falls nicht OK, Kabelbaum reparieren.

Z u s t a n d

S p a n n u n g

Nein  Auf Unterbrechung oder Kurzschluß zwi-

schen Wassertemperatursensor und ECU-

Klemme 3G prüfen (Klemmenkabel [R/L])

'0 Falls OK, ECU austauschen,
c Falls nicht OK, Kabelbaum reparieren.

Zündschalter ON

ca. 5,0 V

Nein  Auf Unterbrechung oder Kurzschluß zwi-

schen Wassertemperatursensor und ECU-

Klemme 3G prüfen (Klemmenkabel [R/L])

'0 Falls OK, ECU austauschen,
c Falls nicht OK, Kabelbaum reparieren.

Nein  Auf Unterbrechung oder Kurzschluß zwi-

schen Wassertemperatursensor und ECU-

Klemme 3G prüfen (Klemmenkabel [R/L])

'0 Falls OK, ECU austauschen,
c Falls nicht OK, Kabelbaum reparieren.

Prüfen, ob im Klemmenkabel (B/L) des

Wassertemperatursensors zur Masse Durch-
gang besteht.

Ja

Weiter mit dem nächsten Schritt

Prüfen, ob im Klemmenkabel (B/L) des

Wassertemperatursensors zur Masse Durch-
gang besteht.

Nein

Kabelbaum reparieren

Widerstand des Wassertemperatursensors

OK?

Ja

ECU austauschen Seite F2-92

Widerstand des Wassertemperatursensors

OK?

Nein  Wassertemperatursensor austauschen

Seite F2-83

Kühlmitteltemperatur

Widerstand (kü.)

Nein  Wassertemperatursensor austauschen

Seite F2-83

91 °C

1 , 7 0 - 1 , 8 4

Nein  Wassertemperatursensor austauschen

Seite F2-83

97 °C

1 , 4 2 - 1 , 5 3

Nein  Wassertemperatursensor austauschen

Seite F2-83

108 °C

1 , 0 3 - 1 , 1 1

Nein  Wassertemperatursensor austauschen

Seite F2-83

1YEQF2-019

Schaltplan

^ B—01

R/t

B - 2 0

WASSER-

TEMPERATURSENSOR

(LÜFTER)

^ /  B — 2 0

B/L

B-20 WASSERTEMPERATURSENSOR

(LÜFTER) (EM2)

B / Y  B / L

—

8-01 MOTORSTEUERGERÄT (EMI)

B / A

(»)

5 V *

w / G  0 / 3  G / R

W U

R / Y  Y / 8

3 / L  L / R

( U

BR  L G / 3  L / 3  B R / r  G / K  L G / R

G / L

W  R / B

IL SJ :H

(  J c C - A T

Y / B  L / Y  «VW

GY/R

G / B

W / R

SR/fi

B / R  8 / 0

w / G  R / Y  L / w fl  L G

G/W

L / 0  L / R

B / Y  8 / 0

L / W

W  GY/B  Y / R  R / L  n / G

W / 8

BR/B  R / 3

e ?  2 N  2 L  2 J  2 H  2 F

3 P

30

16E0F2-Q7S

F2-42
