MOTORÖL

V A*?

m

. V

D2

1YE0D2-004

MOTOROL

PRÜFUNG

1. Das Fahrzeug auf eine ebene, waagerechte Fläche stellen.

2. Den Motor auf normale Betriebstemperatur warmlaufen las-

sen und abstellen.

3. Fünf Minuten warten.
4. Den Ölmeßstab herausziehen und den Ölstand und den

Zustand des Öls prüfen.

5. Falls erforderlich, Öl nachfüllen oder wechseln.

Hinweis
• Der Abstand zwischen den Meßstabmarkierungen L

und F entspricht einer Ölmenge von 1,0 I.

16EOD2-010

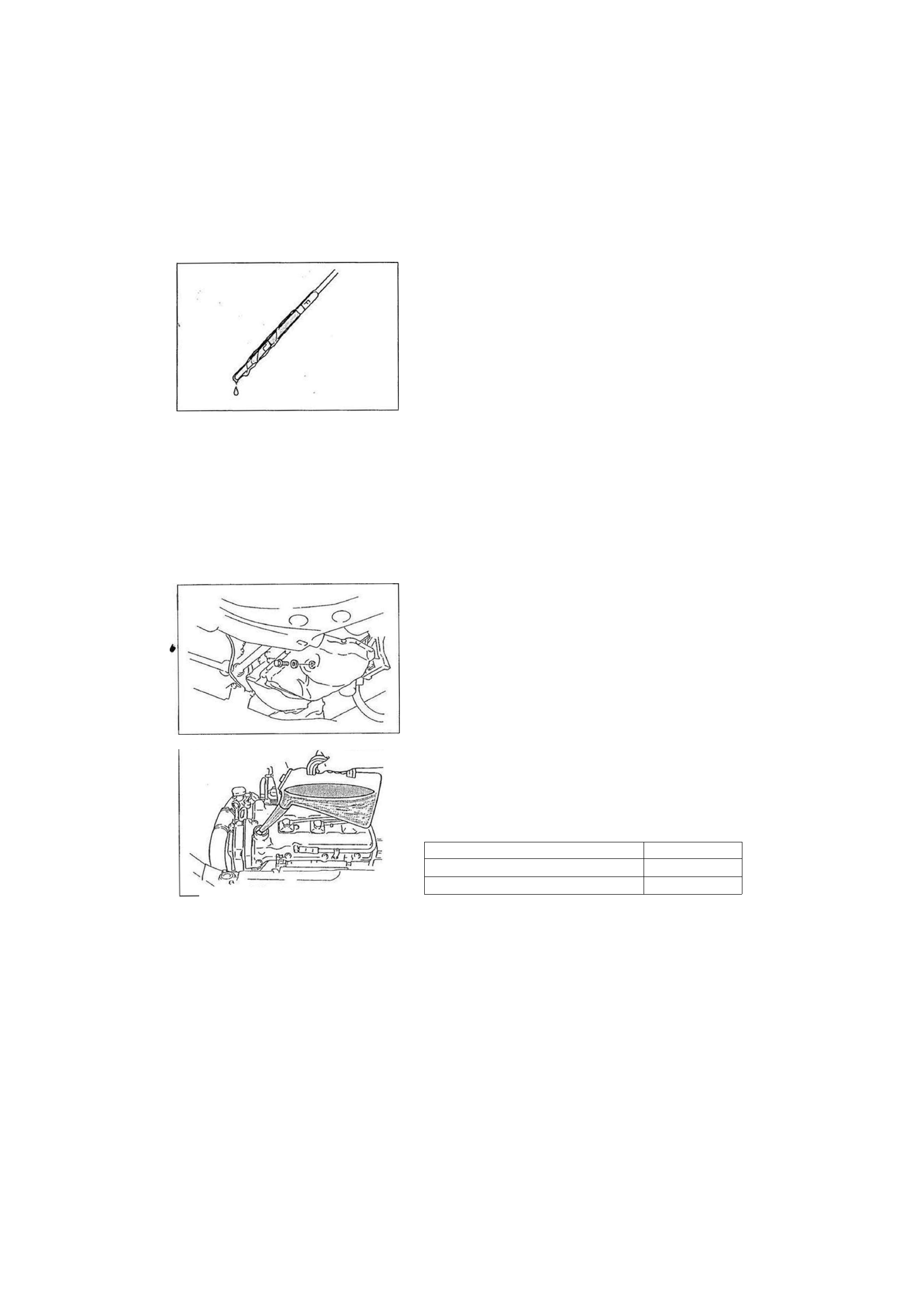

ÖLWECHSEL

. i

Vorsicht

• Das Öl ist heiß, daher beim Ablassen des Öls vorsich-

tig vorgehen.

1. Den Motor auf normale Betriebstemperatur warmlaufen las-

sen und abstellen.

2. Den Öleinfüllstutzendeckel abnehmen und die Ölablaß-

schraube herausdrehen.

3. Das Öl in einen geeigneten Behälter ablassen.
4. Eine neue Dichtung aufsetzen und die Ablaßschraube wieder

eindrehen.

Anzugsmoment: 30 - 41 Nm (3,0 - 4,2 mkg)

5. Die vorgeschriebene Ölsorte und -menge einfüllen.

Ölmenge Liter

Gesamt (Erstfüllung)

4,9

Ölwechsel

3,7

Ölwechsel (einschl. Ölfilter)

4,0

6. Den Öleinfüllstutzendeckel aufschrauben.

7. Den Motor anlassen und auf Leckstellen prüfen.

8. Den Ölstand prüfen und, falls erforderlich, Öl nachfüllen.

VV,

• 1

r«

u

D2-5

1YE002005

D2

ÖLFILTER

OLFILTER

VORBEREITUNG

SST

49 G014 001

Ausbau/Einbau

des Ölfilters

Olfilterschlüssel

16E0D2-012

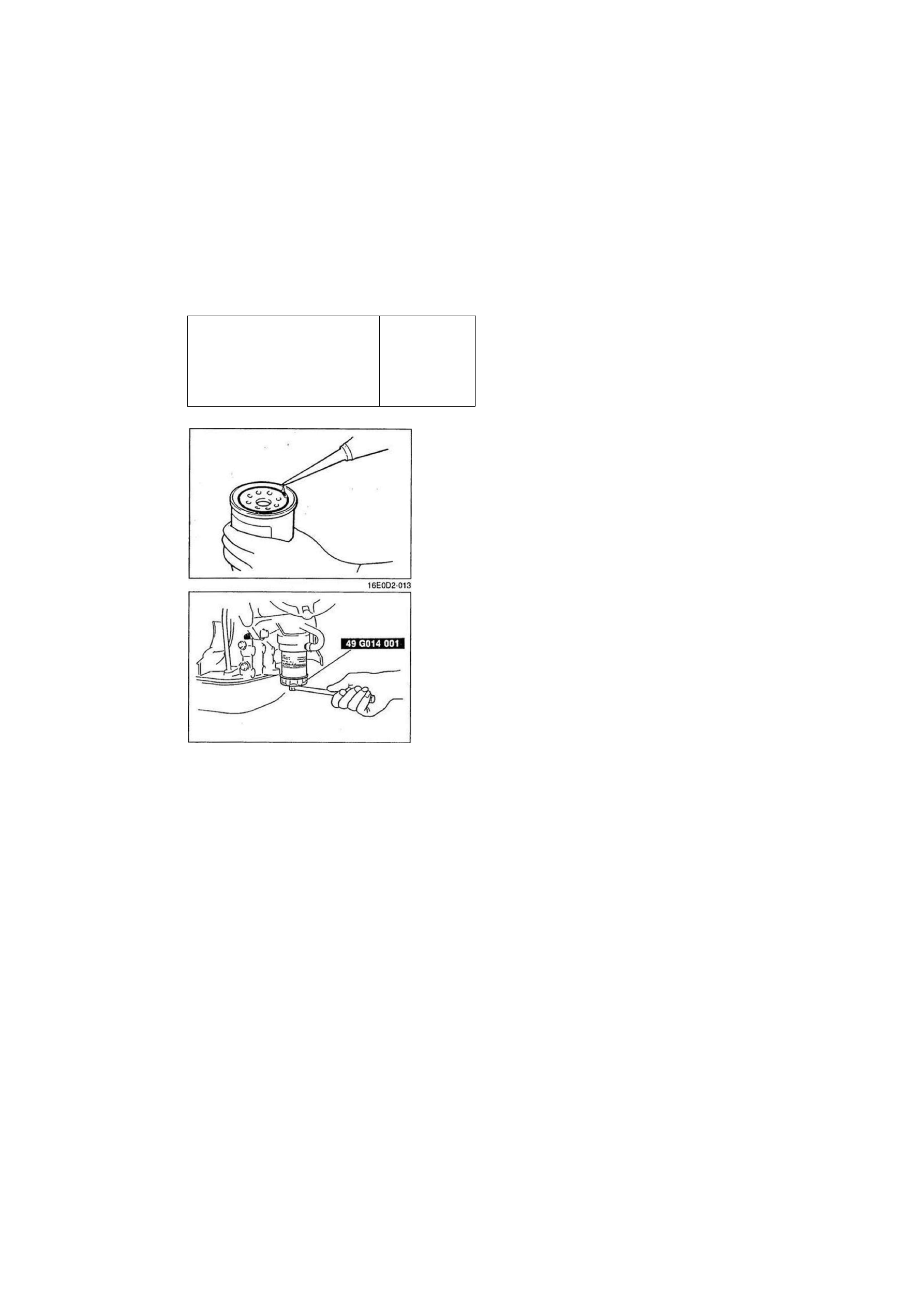

AUSTAUSCH

1. Das Ölfilter mit dem SST ausbauen.

2. Die Montagefläche am Ölkühler mit einem sauberen Tuch

abwischen.

3. Sauberes Motoröl dünn auf den O-Ring des neuen Ölfilters

auftragen.

4. Das Ölfilter einsetzen und von Hand festziehen, bis der O-Ring

den Ölkühler berührt.

5. Das Filter mit dem SST um 1 1/6 Umdrehungen festziehen.

Anzugsmoment: 13,8 -17,6 Nm (140 -180 cmkg)

6. Den Motor anlassen und auf Leckstellen prüfen.
7. Den Ölstand prüfen und, falls erforderlich, Öl nachfüllen.

Ölmenge (Ölfilter): 0,3 I

1YE0D20Q6

D2-6

\

OLKUHLER

D2

ÖLKÜHLER

VORBEREITUNG

SST

49 G014 001

Ölfilterschlüssel

Ausbau/Einbau
des Ölfilters

16E0D2-015

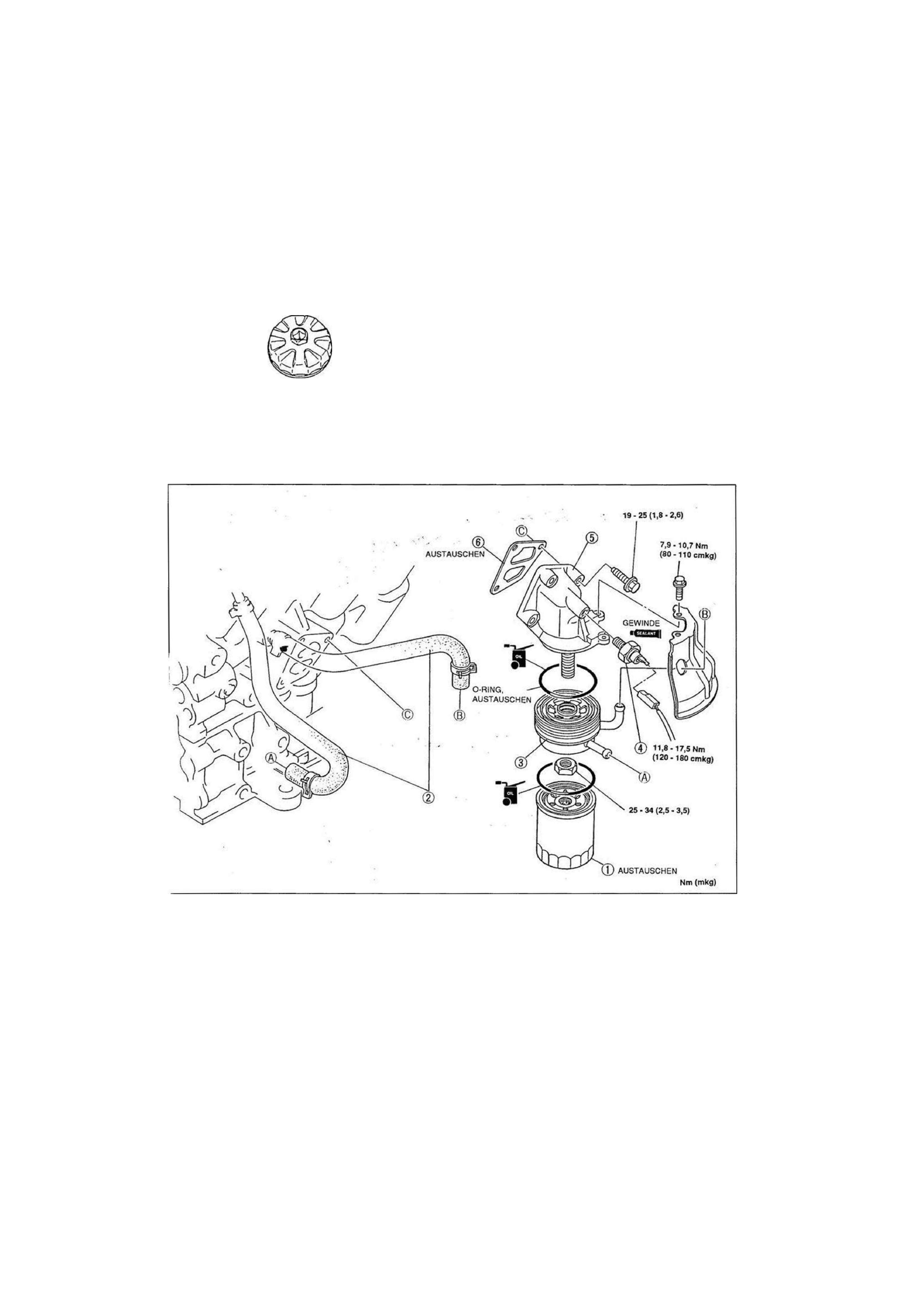

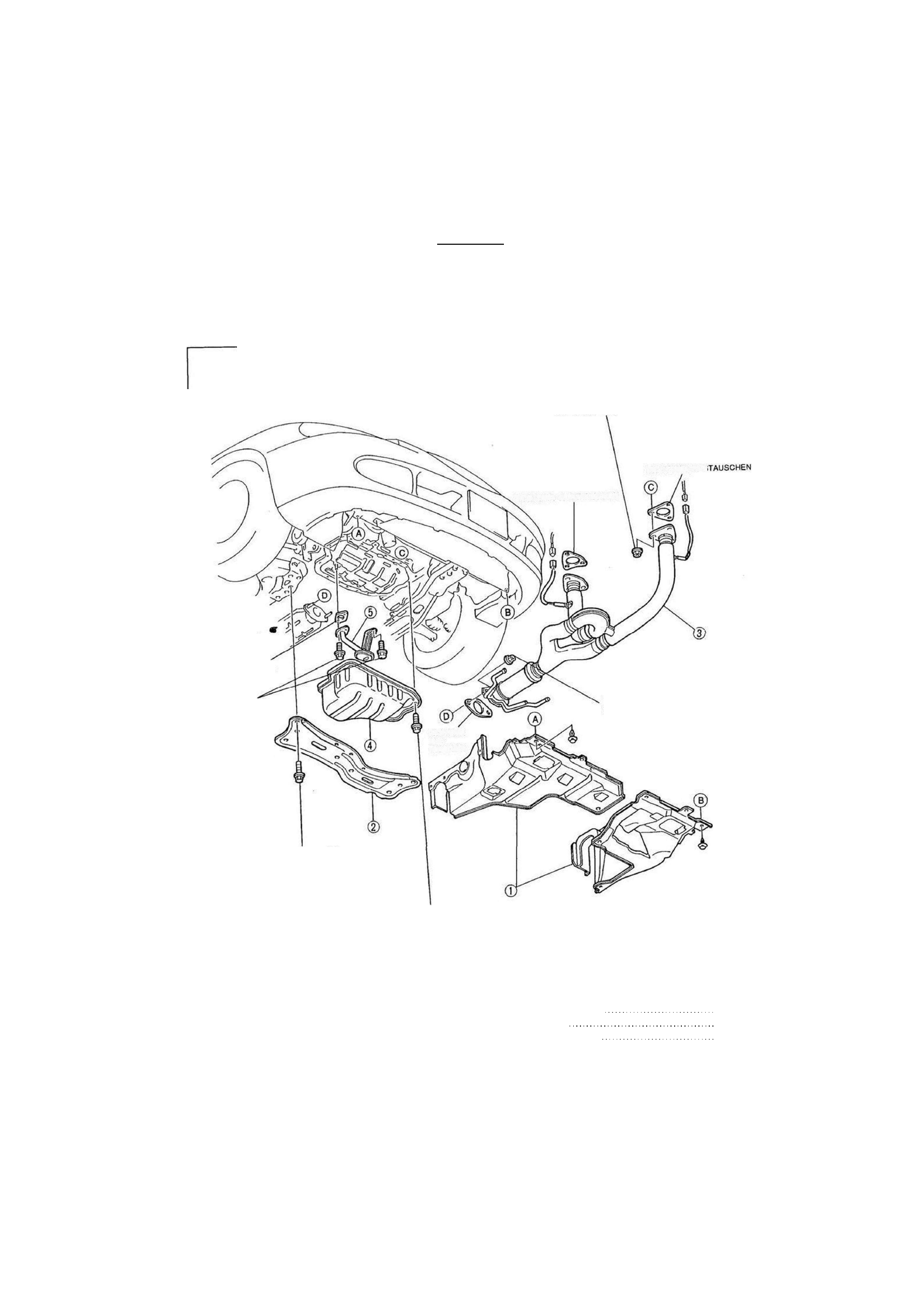

AUSBAU/EINBAU

1. Das Massekabel der Batterie abklemmen.

2. Kühlmittel ablassen.

3. Die Teile in der numerierten Reihenfolge ausbauen.

4. Der Einbau erfolgt in der umgekehrten Reihenfolge.

1YE0D2-003

Ölfilter

Austausch

Ölkühlerschläuche
Ölkühler

Seite D2-6

4. Öldruckschalter

5. Ölfiltergehäuse
6. Dichtung

Arbeitsvorgänge nach dem Einbau
• Die vorgeschriebene Kühlmittelsorte und -menge einfüllen. (Siehe Kapitel E2.)

: Das Massekabel der Batterie anschließen,

j Den Motor anlassen und auf Leckstellen prüfen.
- Das Kühlsystem entlüften. (Siehe Kapitel E2.)

• S

 -

 E1-7

D 2 ÖLWANNE

ÖLWANNE

DICHTUNG. AUSTAUSCHEN

DICHTUNG. AUS

DICHTUNG
AUSTAUSCHEN

7,9- 10,7 Nm
(80-110 cmkg)

MUTTERN. AUSTAUSCHEN
64 - 89 (6,5 - 9,1)

DICHTUNG.

AUS-
TAUSCHEN

AUSBAU/EINBAU

1. Das Massekabel der Batterie abklemmen.

2. Motoröl ablassen.

3. Die Teile in der numerierten Reihenfolge ausbauen, siehe auch Ausbauhinweis.

/ i  n o r  P i n h a . i  o r f n i n t  i n  H p r

 iimnfikehrten Reihenfolae. siehe auch Einbauhinweis.

MUTTERN. AUSTAUSCHEN
38 - 51 (3,8 - 5,3)

Nm (mkg)

9 4 - 1 2 6 (9,5-12,9)

Kurz: 7,9 -10,7 Nm (80 -110 cmkg)
Lang:  1 9 - 2 5 (1,9-2,6)

1. Untere Abdeckung

2. Querträger
3. Vorderes Auspuffrohr

4. Ölwanne

Ausbauhinweis Seite D2-9

Prüfung Seite D2-9

Einbauhinweis Seite D2-9

5. Ölsieb
