B2

EINBAU

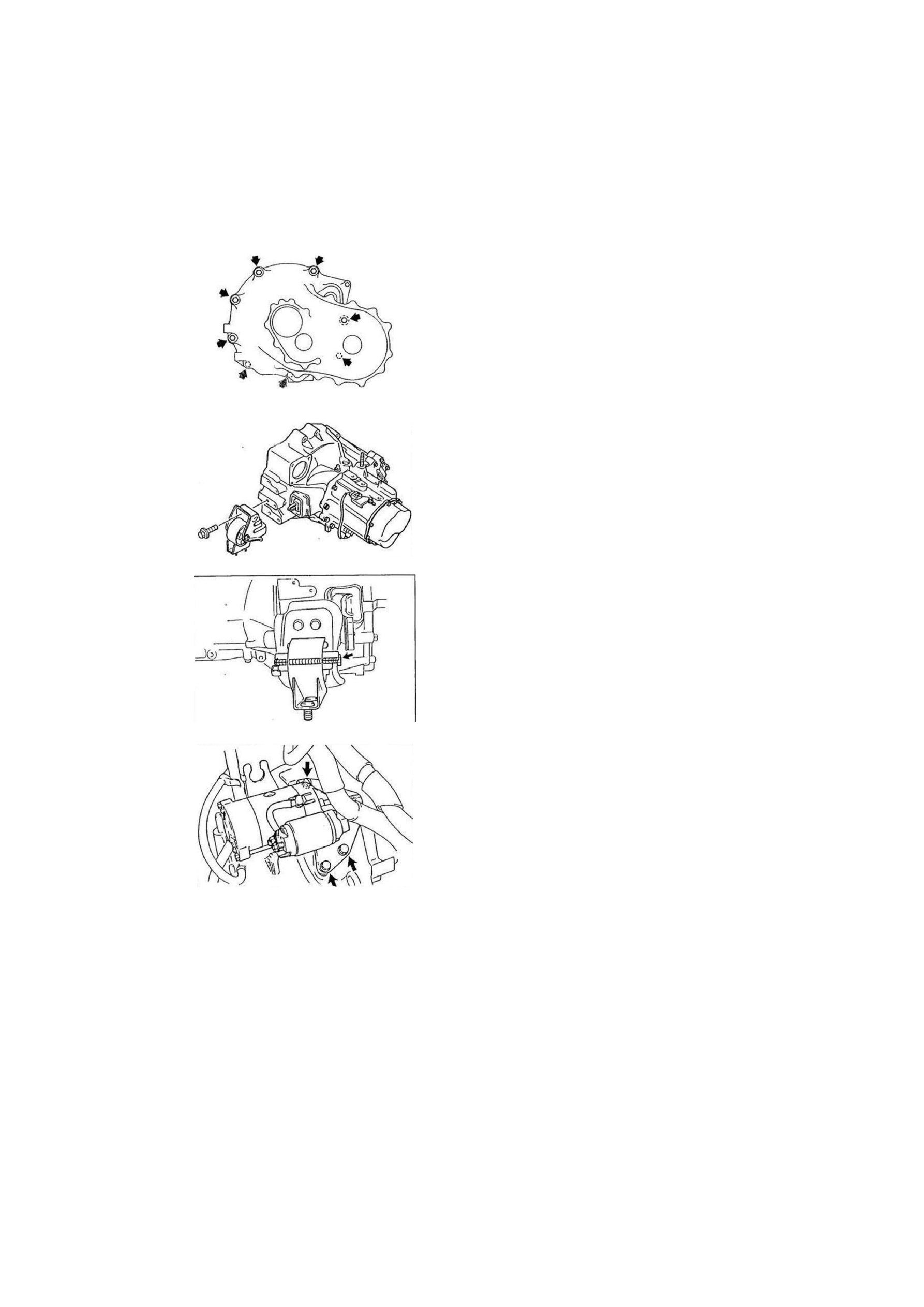

Automatikgetriebe

1. Die Antriebseinheit zusammenbauen.

2. Die Befestigungsschrauben des Getriebes einsetzen.
3. Die in der Abbildung gekennzeichneten Schrauben festziehen.

Anzugsmoment: 67,7 - 99,0 Nm (6,9 -10,1 mkg)

Motorlagerung und Motoraufnahme Nr. 2

1. Die Motoraufnahme Nr. 2 einbauen.

Anzugsmoment: 38 - 51 Nm (3,8 - 5,3 mkg)

2. Die Motorlagerung Nr. 2 einbauen und die Durchgangsschraube

leicht anziehen.

Anlasser

Den Anlasser am Getriebegehäuse montieren.

Anzugsmoment:  3 8 - 5 1 Nm (3,8 - 5,3 mkg)

16E0B2-405

i

( »•*

16E0B2-454

1YE0B2-072

1YE0B2-073

j

B2-120

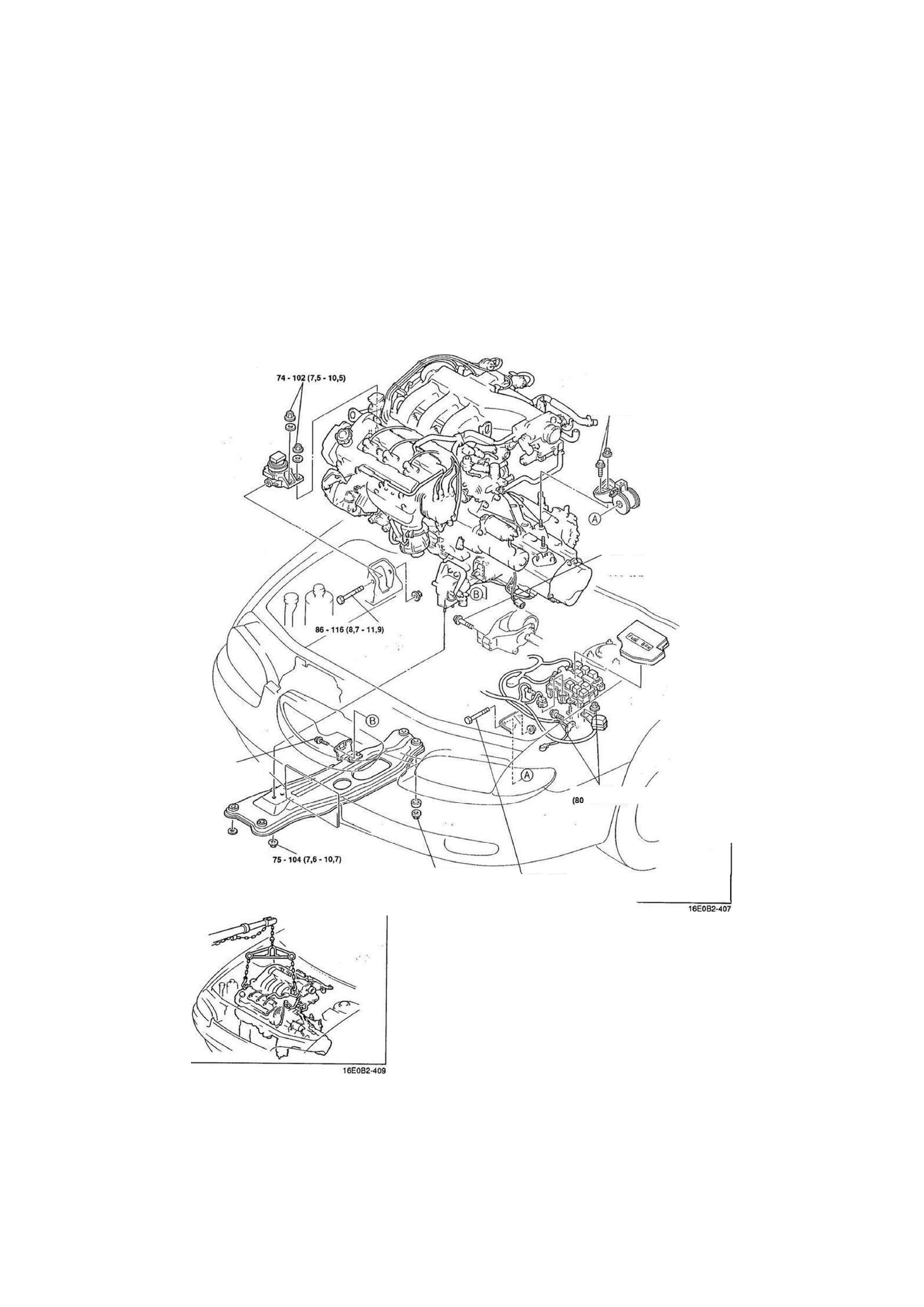

EINBAU

Schritt 2

Vorsicht
• Sicherstellen, daß das Fahrzeug mit Unterstellböcken gesichert ist. II

Anzugsmomente

Achtung
• Darauf achten, daß im Motorraum keine Bauteile be-

schädigt werden.

* -

 *.

2. Die Antriebseinheit in den Motorraum einbauen.

3. Die Bohrungen der Motorhatterungen auf die Bohrungen der

Motortraverse ausrichten.

12-121

67 - 93 ($,& • ?•,$)

Antriebseinheit

1. Die Antriebseinheit aufhängen.

67 - 93 (6,8 - 9,5)

>

67 - 93 (6,8 - 9,5)

6 7 - 9 3 (6 Ö 9,5)

67 - 93 (6,8 - 9,5)

86-116(8,7-11,9)

Nm (mkg)

7,9-10,7 Nm

-110 cmkg)

y .

• \

«

B2

Motortraverse

Die mit (A) gekennzeichneten Schrauben und Muttern einset-

zen und die mit B gekennzeichneten Muttern leicht anziehen.

Anzugsmoment: 67 - 93 Nm (6,8 - 9,5 mkg)

(

f .

EINBAU

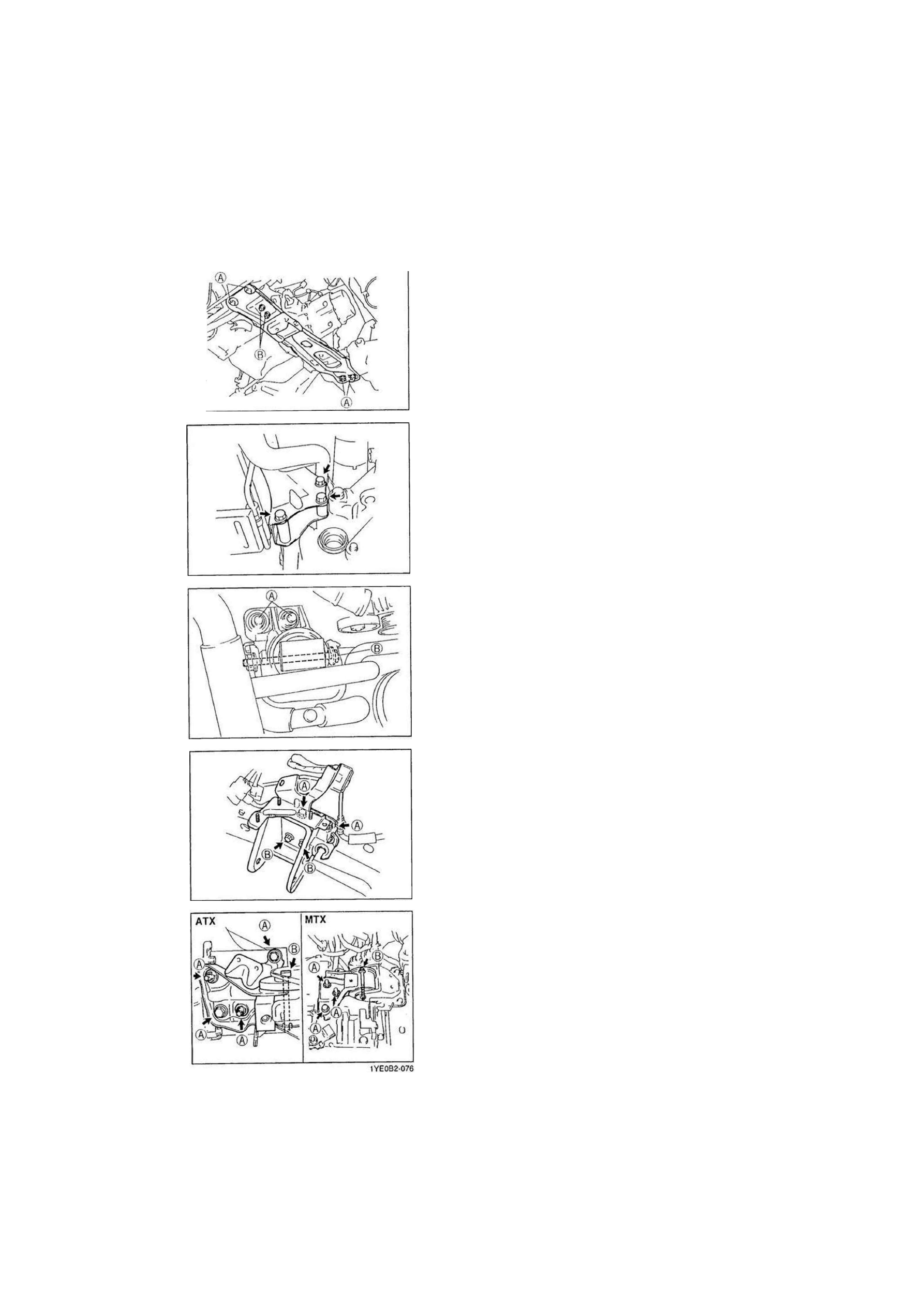

Motorhalterungen

1. Die Befestigungsschrauben der Motorhalterung Nr. 1

festziehen.

Anzugsmoment: 67 - 93 Nm (6,8 - 9,5 mkg)

16E082-410

2. Die Motorlagerung Nr. 3 einbauen.

Anzugsmoment:

A:  7 4 - 1 0 2 Nm (7,5 -10,5 mkg)

B: 86 -116 Nm (8,7 - 11,9 mkg)

1YE0B2-074

3. Die Motoraufnahme Nr. 4 einbauen.
4. Die mit A gekennzeichneten Schrauben leicht anziehen.

5. Die mit B gekennzeichneten Schrauben festziehen.

6. Die mit A gekennzeichneten Schrauben festziehen.

Anzugsmoment:

A: 59 - 80 Nm (6,0 - 8,2 mkg)

B: 59 - 80 Nm (6,0-8,2 mkg)

7. Die Motorlagerung Nr. 4 einbauen.

Anzugsmoment:

A: 67 - 93 Nm (6,8 - 9,5 mkg)

B: 86-116 Nm (8,7-11,9 mkg)

8. Die Kettenwinde abmontieren.
9. Die Befestigungsschraube der Motorlagerung Nr. 2 festziehen.

(Siehe Seite B2-120)

Anzugsmoment: 86 -116 Nm (8,7 -11,9 mkg)

1YE0B2075

B2-122

16E0B2-408

EINBAU

B2

Schritt 3

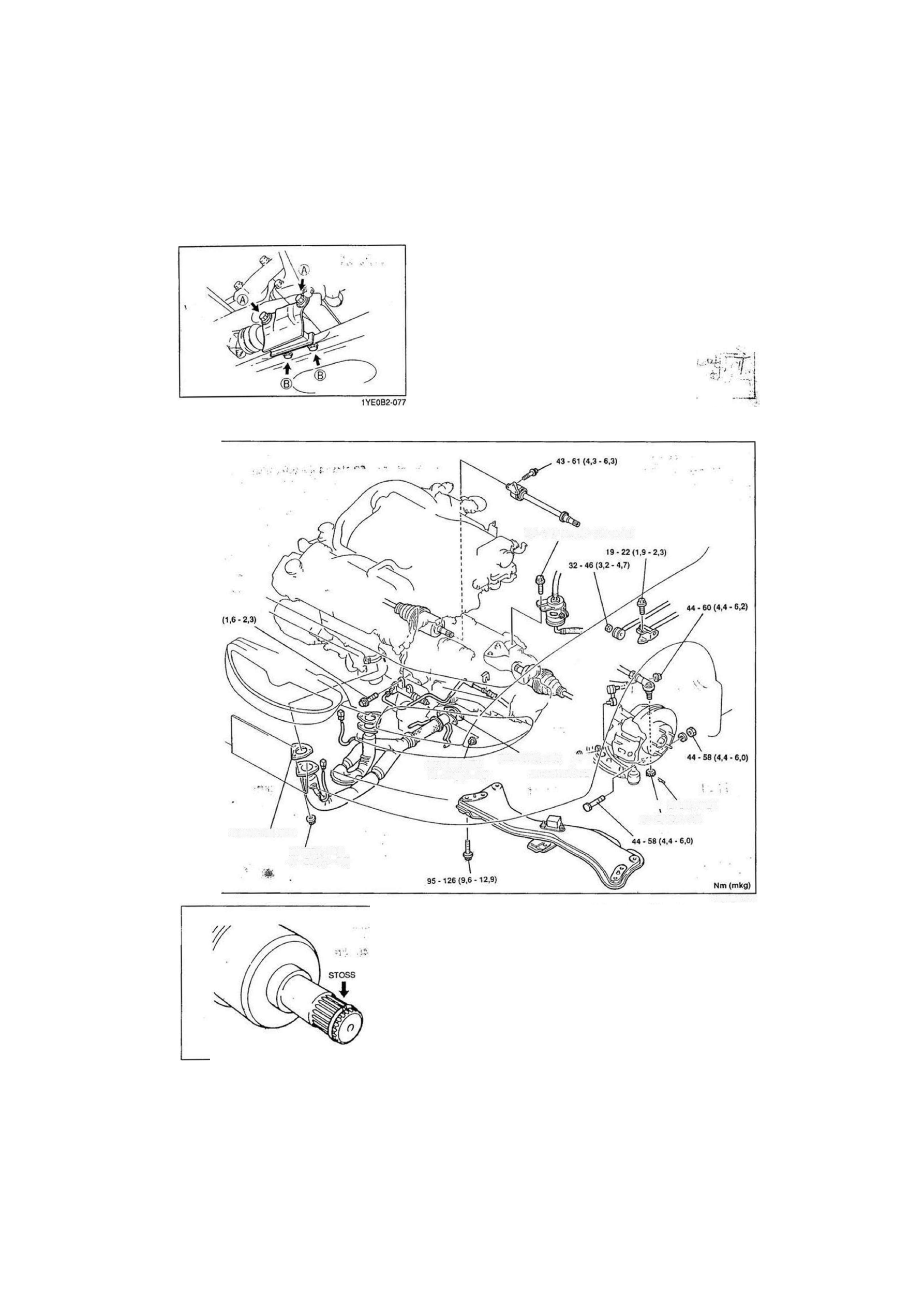

Anzugsmomente

10. Die mit B gekennzeichneten Muttern der Motorhalterung Nr. 2

festziehen. (Siehe Seite B2-121)

Anzugsmoment: 75 104 Nm (7,6 -10,7 mkg)

11. Die Motorlagerung Nr. 5 einbauen. ~ - ^

» • • V

Anzugsmoment:

A: 67 - 93 Nm (6,8 - 9,5 mkg)

B: 44 - 60 Nm (4,4-6,2 mkg)

7,9 -10,7 Nm (80  - 1 1 0 cmkg)

DICHTUNG. NEU Jw S

44 - 60 (4,4 - 6,2)

MUTTER. NEU

6 4 - 8 9 (6,5-9,1)

\ SPLINT. NEU

43 - 56 (4,3 - 5,8)

DICHTUNG. NEU

MUTTER. NEU

41 - 54 (4,1 - 5,6)

Achtung
• Beim Einbau der Antriebswelle darauf achten, daß der

Wellendichtring nicht beschädigt wird.

• Nach dem Einbau die Vorderradnabe nach außen

ziehen, um sicherzustellen, daß die Antriebswelle

durch den Ring festgehalten wird.

16E082-414

fbv

B2-123

Antriebswelle

1. Die Enden der Antriebswellen einfetten.

16E0B2-413
