B2

ZUSAMMENBAU

16E0B2-381

B2-112

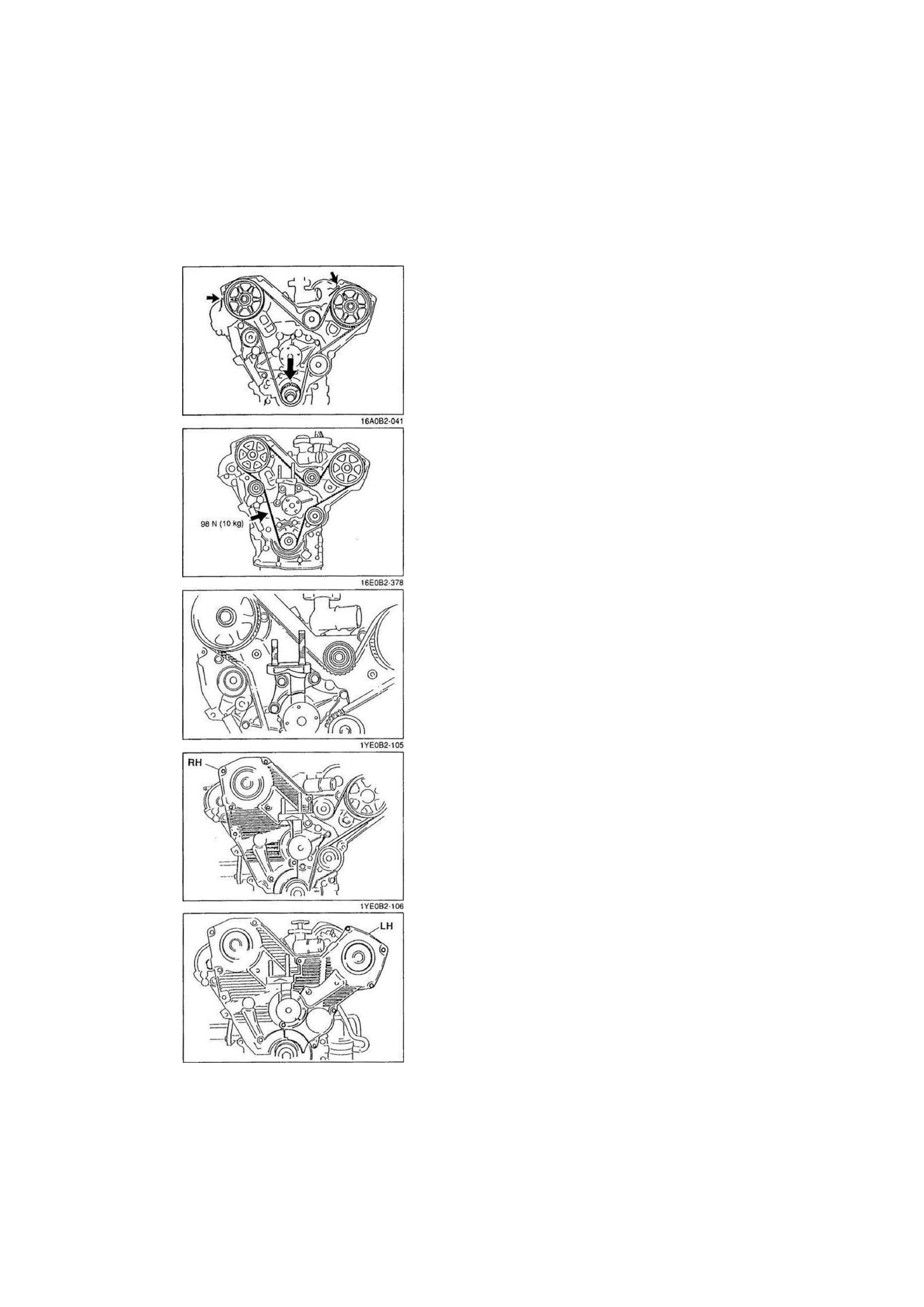

8. Die Kurbelwelle in Laufrichtung um zwei Umdrehungen drehen

und die Zündzeitpunktmarkierungen aufeinander ausrichten.

9. Prüfen, ob die Markierungen korrekt aufeinander ausgerichtet

sind. Falls nicht, die Arbeitsvorgänge ab dem Schritt "Auto-
matischer Zahnriemenspanner" (s. Seite B2-110) wieder-

holen.

10. Den Steuerriemendurchhang prüfen. Falls der Durchhang

nicht im Sollbereich liegt, den automatischen Zahnriemen-

spanner austauschen. )

Durchhang: 6,0 - 8,0 mm

Motoraufnahme Nr. 3

Die Motoraufnahme einbauen.

Anzugsmoment: 44 - 60 Nm (4,4 - 6,2 mkg)

Steuerriemenabdeckungen

1. Die rechte Steuerriemenabdeckung einbauen.

Anzugsmoment: 7,9 -10,7 Nm (80 -110 cmkg)

2. Die linke Steuerriemenabdeckung einbauen.

Anzugsmoment: 7,9 -10,7 Nm (80 -110 cmkg)

ww^zzon.net

ZUSAMMENBAU

i

B2

Kurbelwinkelgeber

Den Kurbelwinkelgeber einbauen. .

*

Anzugsmoment: 7,9 -10,7 Nm (80  - 1 1 0 cmkg)

Ölmeßstab und Führungsrohr

Das Führungsrohr mit der Schelle einbauen und den Ölmeß-

stab einsetzen. - j

j ' :

Anzugsmoment: 7,9 -10,7 Nm (80 -110 cmkg)

1YE0B2-107

Wasserpumpenriemenscheibe

Die Wasserpumpenriemenscheibe einbauen.

Anzugsmoment: 7,9 -10,7 Nm (80  - 1 1 0 cmkg)

>A »

> •.

  . N .

.  ' i  f f ' / t z ; ^

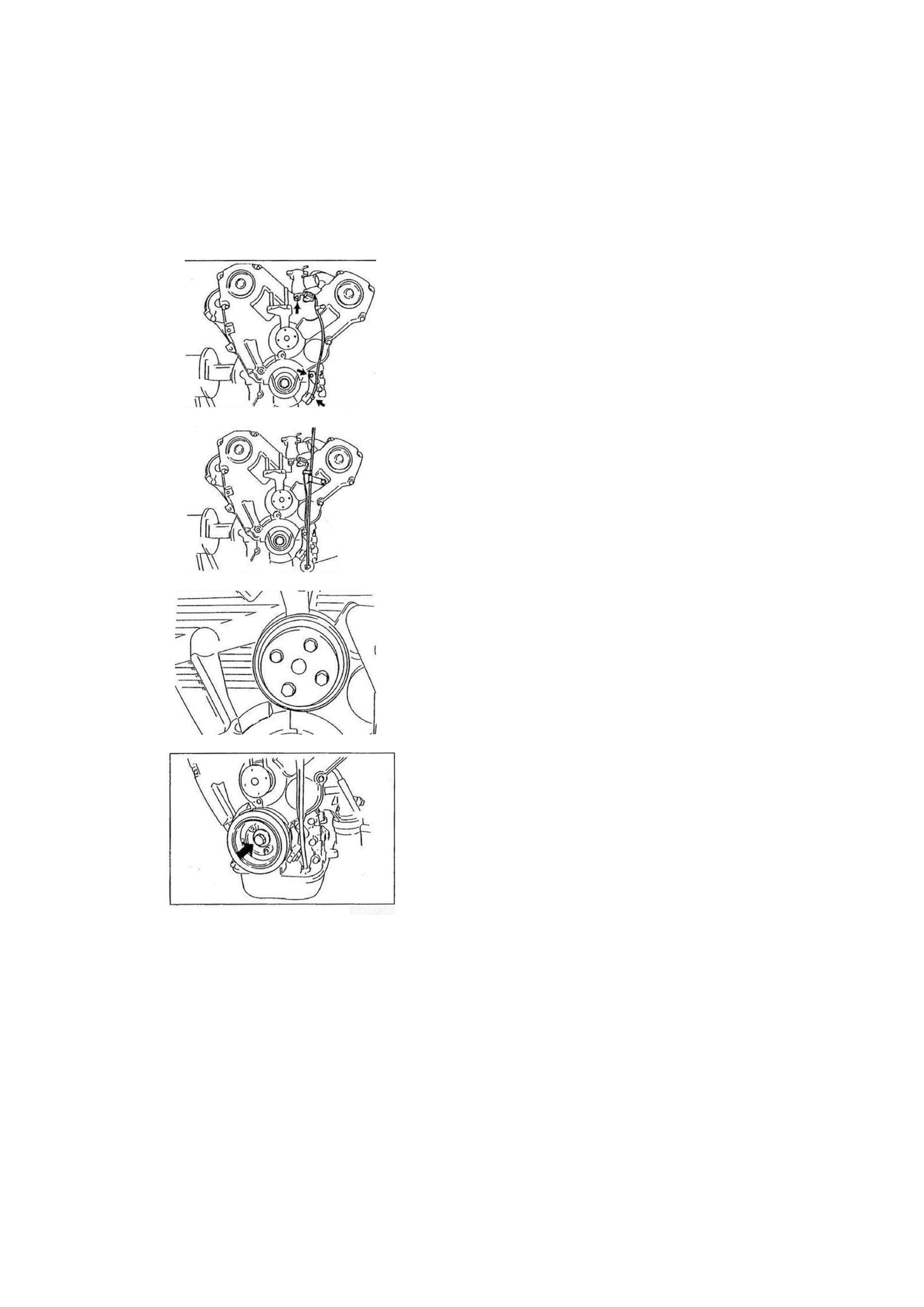

Kurbelwellenriemenscheibe

1. Das Schwungrad (MTX) bzw. die Antriebsscheibe (ATX) mit

dem SST halten.

2. Die Befestigungsschraube der Riemenscheibe herausdrehen.

Achtung

• Beim Einbau darauf achten, daß der Kurbelwinkelgeber

nicht beschädigt wird.

3. Die Kurbelwellenriemenscheibe an der Kurbelwelle montie-

ren.

4. Sauberes Motoröl auf die Gewindegänge der Befestigungs-

schraube auftragen.

5. Die Schraube festziehen.

Anzugsmoment: 157 -166 Nm (16,0 -17,0 mkg)

O-RING.

NEU

16E0B2-382

16E0B2-383

1YE0B2 071

1

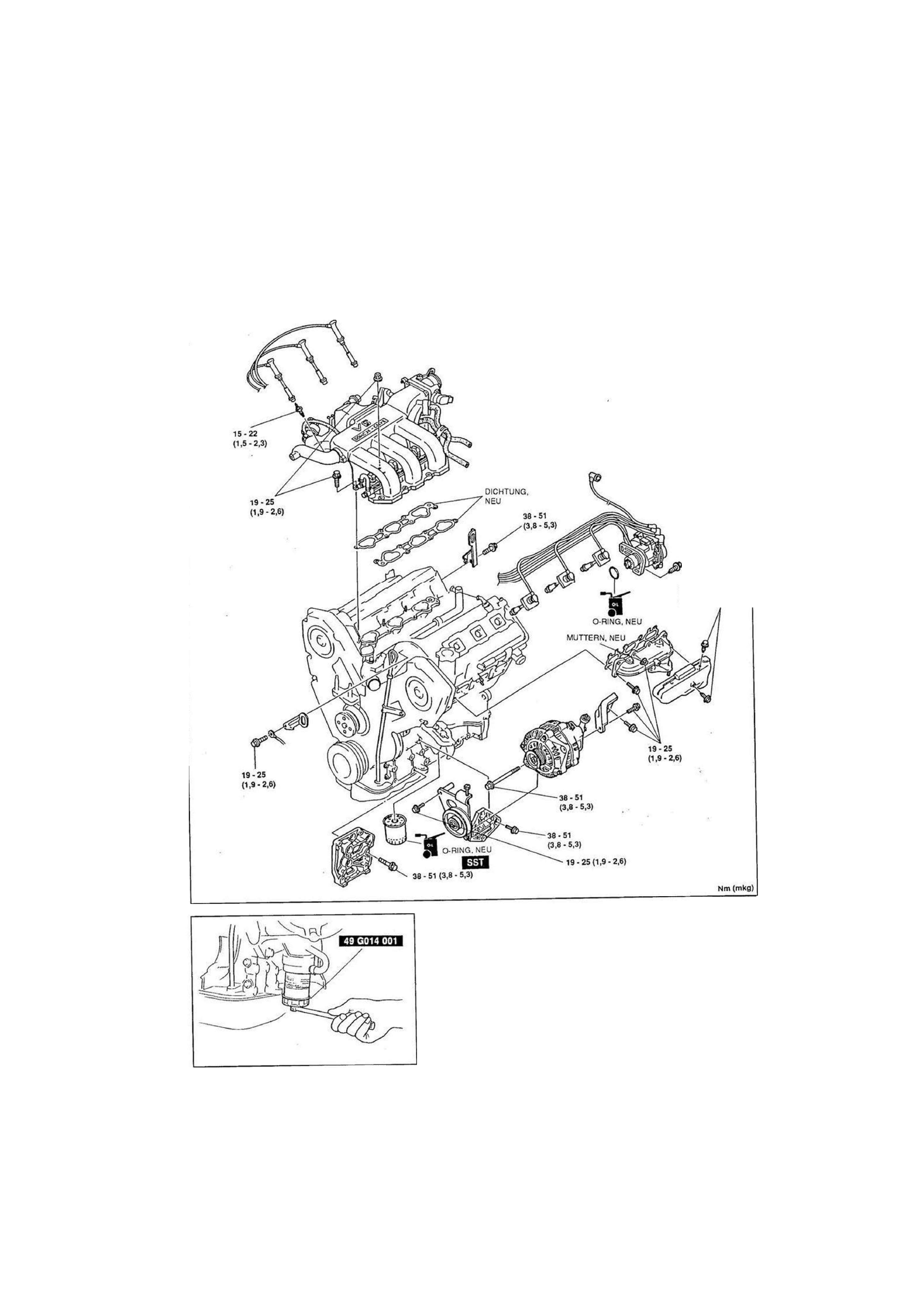

ANBAUTEILE
Anzugsmomente

ZUSAMMENBAU

7,9-10,7 Nm

(80-110 cmkg)

16E0B2-386

Ölfilter

1. Sauberes Motoröl dünn auf die Gummidichtung eines neuen

Ölfilters auftragen. I

2. Das Ölfilter einsetzen und von Hand festziehen, bis die

Gummidichtung die Auflagefläche berührt.

3. Das Filter mit dem SST um 1 1/6 Umdrehungen festziehen.

i

16E0B2-387

B2-114

t -Vi

ZUSAMMENBAU

B2

16E0B2-450

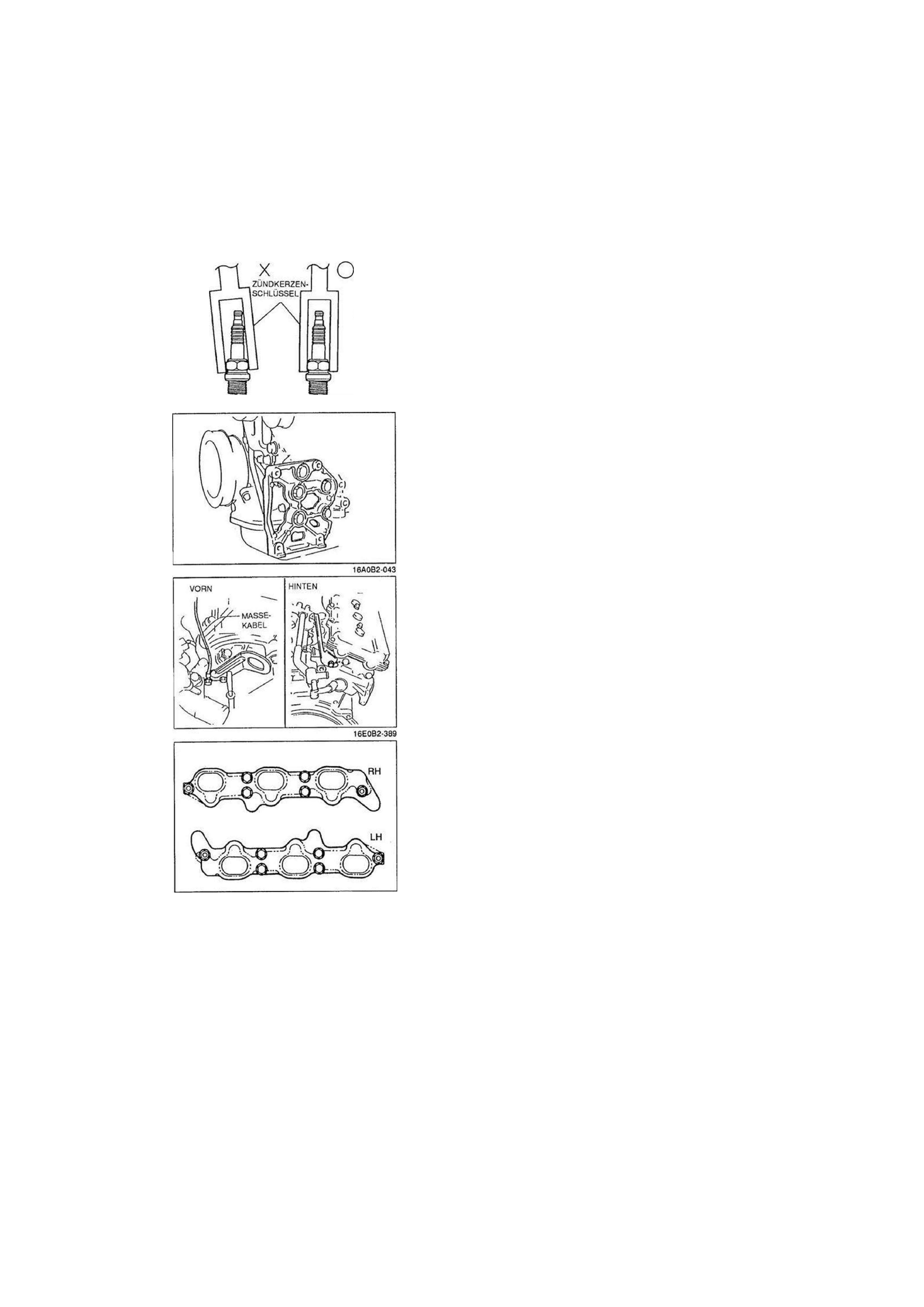

Zündkerzen

Die Zündkerzen einbauen.

Anzugsmoment: 15 - 22 Nm (1,5 - 2,3 mkg)

W -

3fr

»

i

fr

Halterung für A/C-Kom pressor (nicht serienmäßig)

Die Halterung einbauen.

Anzugsmoment: 38 - 51 Nm (3,8 - 5,3 mkg)

Motorhaken
1. Den vorderen Motorhaken einbauen und das Massekabel

anschließen.

Anzugsmoment: 19 - 25 Nm (1,9 - 2,6 mkg)

2. Den hinteren Motorhaken einbauen.

Anzugsmoment: 38 - 51 Nm (3,8 - 5,3 mkg)

Ansaugkrümmer

1. Neue Dichtungen aufsetzen und den Ansaugkrümmer einbau-

en. Die Muttern leicht anziehen.

16E0B2-452
