ZERLEGUNG

B2

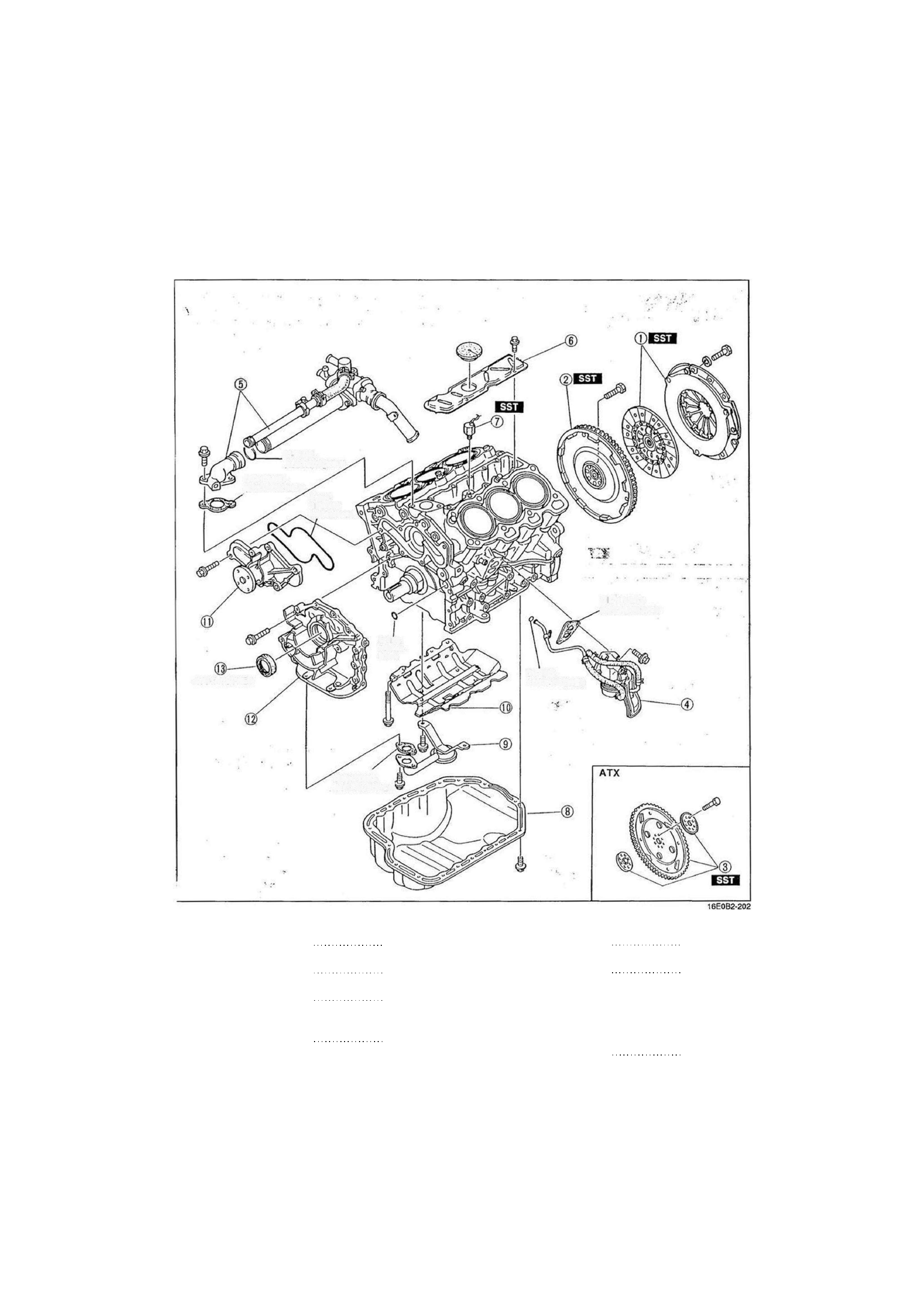

ZYLINDERBLOCK (AUSSENTEILE)

Bei der Zerlegung in der numerierten Reihenfolge vorgehen, siehe auch Hinweis zur Zerlegung.

O-RING.

AUSTAUSCHEN

DICHTUNG.

AUSTAUSCHEN

gummi-

d i c h t u n g .

a u s t a u s c h e n

DICHTUNG.

AUSTAUSCHEN

o - r i n g .

a u s t a u -

s c h e n

O-RING,
AUSTAUSCHEN

AUSTAUSCHEN

DICHTUNG.

AUSTAUSCHEN'

1. Kupplungsdruckplatte und Kupplungsscheibe (MTX)

Hinweis zur Zerlegung Seite B2-68

2. Schwungrad (MTX)

Hinweis zur Zerlegung Seite B2-68

3. Antriebsscheibe, Druckscheibe und Adapter (ATX)

Hinweis zur Zerlegung Seite B2-68

4. Ölkühler

5. Kühlmittelleitung und Thermostatgehäuse

Hinweis zur Zerlegung Seite B2-68

5. Abdeckplatte

7. Klopfsensor

Hinweis zur Zerlegung Seite B2-69

8. Ölwanne

Hinweis zur Zerlegung Seite B2-69

9. Ölsieb

10. Verstärkungsplatte

 r

:

11. Wasserpumpe

12. Ölpumpe
13. Vorderer Wellendichtring

Hinweis zur Zerlegung Seite B2-69

B2-67

B2

ZERLEGUNG

Hinweis zur Zerlegung

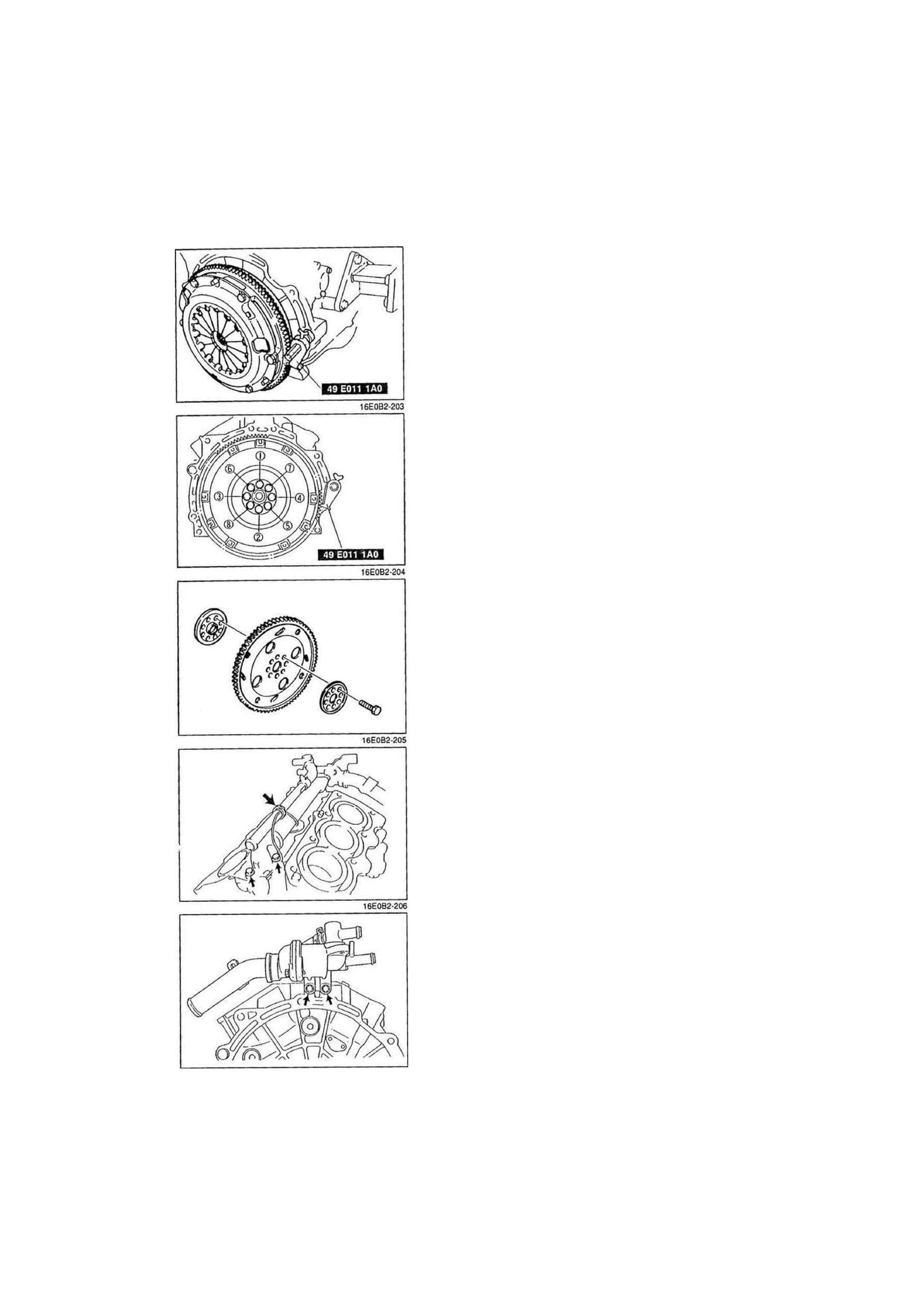

Kupplungsdruckplatte und Kupplungsscheibe (MTX)

1. Das Schwungrad mit dem SST halten.

2. Die Schrauben der Kupplungsdruckplatte in zwei oder drei

Schritten lösen.

3. Die Kupplungsdruckplatte und die Kupplungsscheibe ausbau-

en.

Schwungrad (MTX)

1. Das Schwungrad mit dem SST halten.

2. Die Befestigungsschrauben des Schwungrads in der nume-

rierten Reihenfolge in zwei oder drei Schritten herausdrehen.

3. Das Schwungrad ausbauen.
4. Das SST abbauen.

Antriebsscheibe, Druckscheibe und Adapter (ATX)

1. Die Antriebsscheibe mit dem SST halten.

2. Die Befestigungsschrauben der Antriebsscheibe herausdrehen.
3. Die Druckscheibe, die Antriebsscheibe und den Adapter aus-

bauen.

Kühlmittelleitung und Thermostatgehäuse

1. Die Schelle abmontieren und den Kabelbaum des Klopfsensors

von der Kühlmittelleitung abziehen.

2. Die Kühlmittelleitung zusammen mit dem Thermostatgehäuse

ausbauen.

16E0B2-222

B2-68

ZERLEGUNG

B2

Klopfsensor

Den Klopfsensor mit dem SST ausbauen.

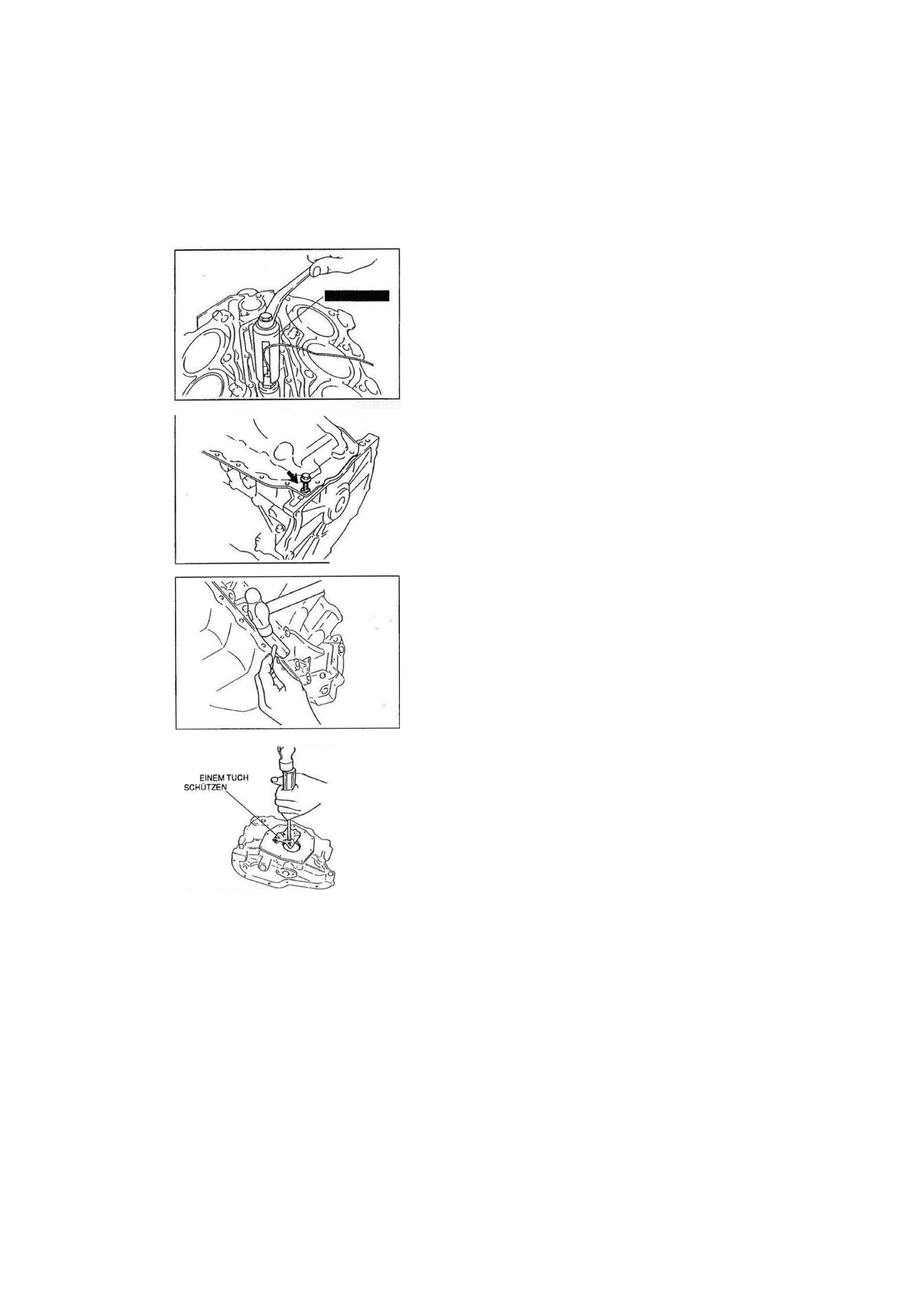

Ölwanne j

1. Die Befestigungsschrauben der Ölwanne herausdrehen.

2. Dichtmittelrückstände von den Gewindegängen der Schrau-

ben entfernen.

3. Eine Schraube wie abgebildet in die Schraubenbohrung ein-

drehen, um einen kleinen Spalt zwischen Ölwanne und unte-

rem Zylinderblock zu schaffen.

16A0B2-027

4. Die Ölwanne mit einem handelsüblichen Schaber oder einem

ähnlichen Werkzeug vom unteren Zylinderblock trennen.

• A

Vorderer Wellendichtring

Einen Schraubendreher mit einem Tuch umwickeln und den

Wellendichtring ausbauen.

B2-69

r

49 H018 001

16E0B2-208

16E0B2-2Q9

ÖLPUMPENGEHAUSE

MIT

16E0B2-211

B2

ZERLEGUNG

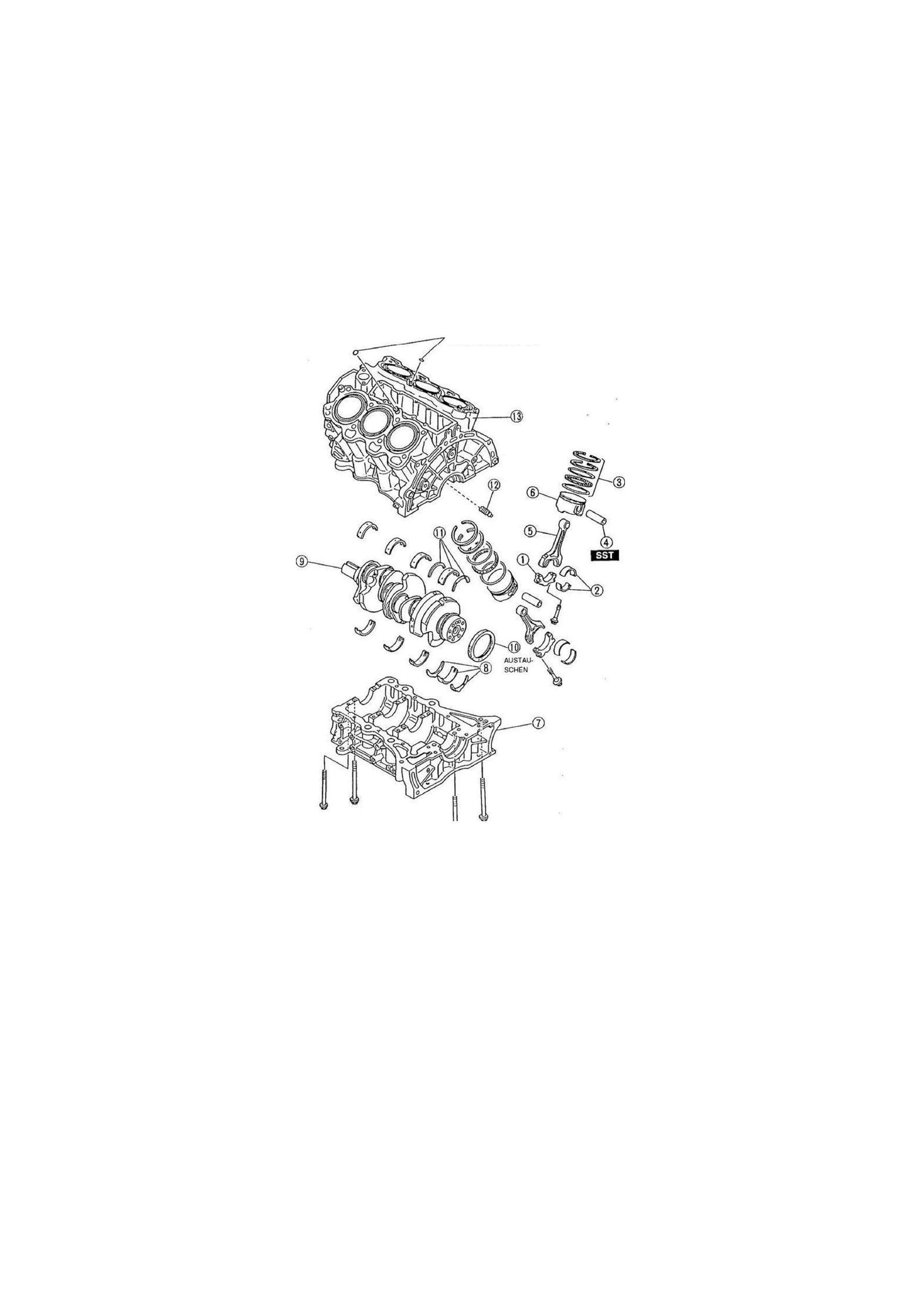

ZYLINDERBLOCK (INNENTEILE)

Bei der Zerlegung in der numerierten Reihenfolge vorgehen, siehe auch Hinweis zur Zerlegung.

O-RING. AUSTAUSCHEN

1.

2.

3.

Pleuellagerdeckel

Hinweis zur Zerle

Pleuellager

Prüfung

Kolbenring

4. Kolbenbolzen

5. Pleuelstange

6.  Kolben

Seite B2-71

7.  Unterer Zylinderblock

Seite B2-85

Hinweis zur Zerlegung

8.  Untere Haupt- und Axiallager

Seite B2-71

9.  Kurbelwelle

Seite B2-83

10. Hinterer Wellendichtring

Seite B2-71

11. Obere Haupt- und Axiallager

Seite B2-83

12. Oldüse

Seite B2-71

13. Zylinderblock

Seite B2-84

1YEOB2-096

Seite B2-83

Seite B2-72

Seite B2-84

Seite B2-85

Seite B2-81
