Mazda Xedos 6. Handbuch - teil 33





B1

ZUSAMMENBAU

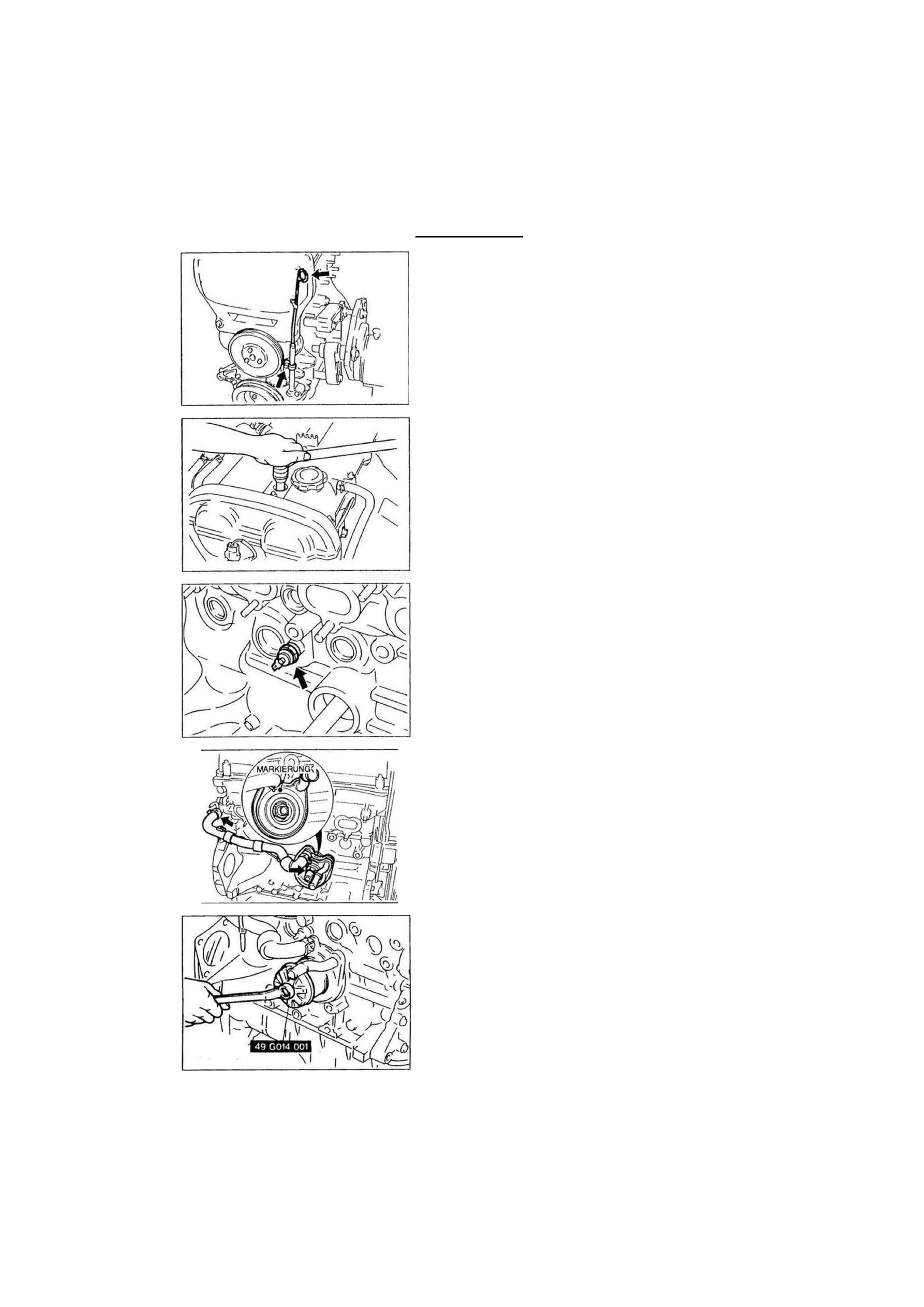

BEFESTIGUNG FÜR FÜHRUNGSROHR

Die Befestigung einbauen.

Anzugsmoment: 7,9 -10,7 Nm (80  - 1 1 0 cmkg)

Ölmeßstab

Den Ölmeßstab einsetzen.

1YE0B1-151

Zündkerzen

Die Zündkerzen einbauen.

Anzugsmoment: 15 - 22 Nm (1,5 - 2,3 mkg)

Öldruckschalter

1. Dichtmittel auf die Gewindegänge des Öldruckschalters auf-

tragen.

2. Den Öldruckschalter einbauen.

Anzugsmoment: 11,8 -17,6 Nm (120  - 1 8 0 cmkg)

Ölkühler (ATX)

1. Die Montagefläche des Ölkühlers reinigen.

2. Sauberes Motoröl dünn auf die Gummidichtung des Ölkühlers

auftragen.

3. Den Ölkühler so einbauen, daß die Markierung (weiß) nach

oben zeigt.

4. Die Mutter festziehen.

Anzugsmoment: 29 - 39 Nm (3,0 - 4,0 mkg)

5. Den Kabelbaum am Öldruckschalter anschließen.

1YE0B1-214

B1-88

Ölfilter

1. Die Montagefläche des Ölfilters reinigen.

2. Sauberes Motoröl dünn auf die Gummidichtung des Ölfilters

auftragen.

3. Das Ölfilter einbauen und von Hand festziehen, bis die

Gummidichtung die Auflagefläche berührt.

4. Das Filter mit dem SST um 1 1/6 Umdrehungen festziehen.

1YE0B1-152

1YE0B1-153

1YE0B1-154

ZUSAMMENBAU

B1

03U082-116

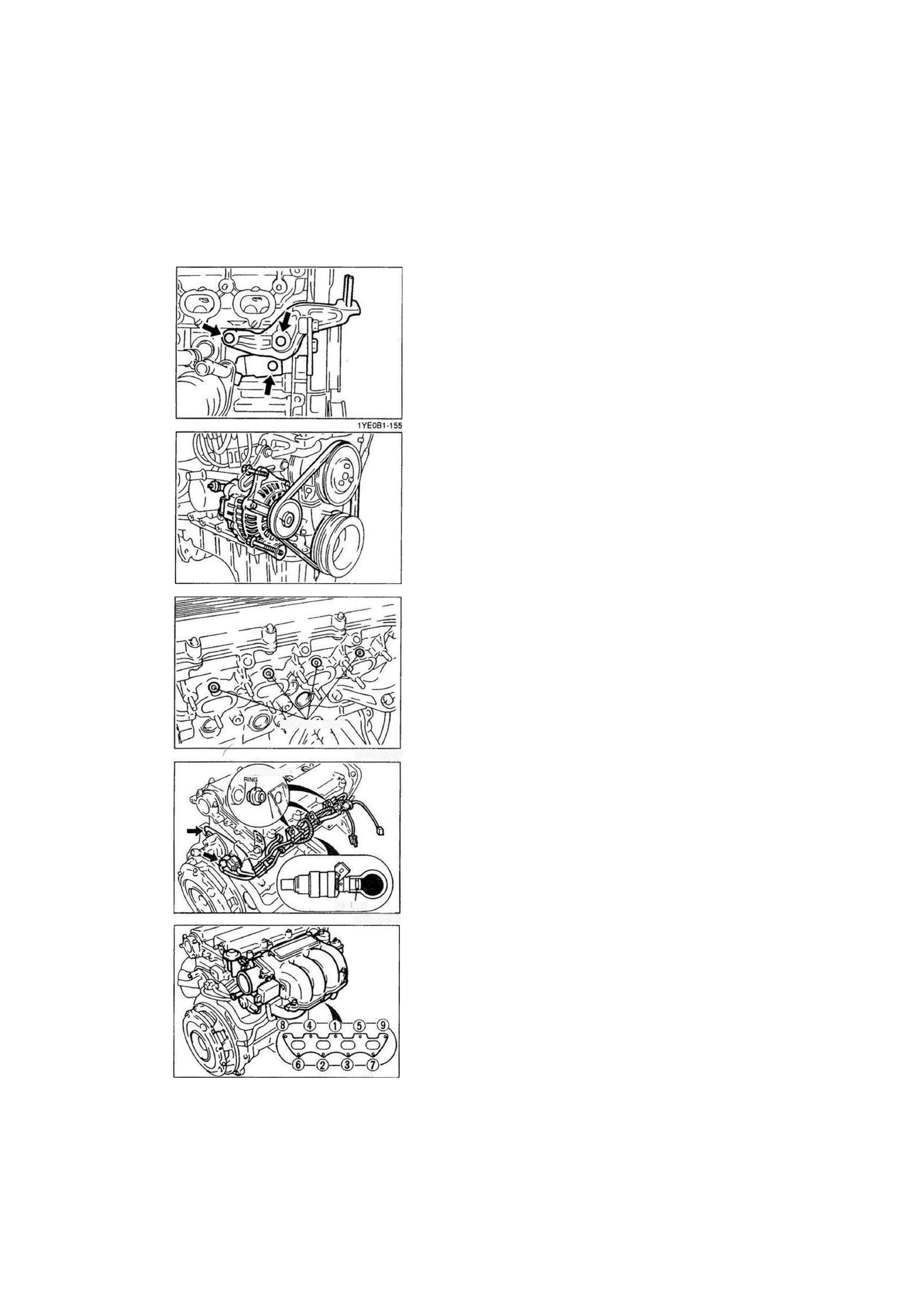

Motoraufnahme Nr. 3

Die Motoraufnahme Nr. 3 einbauen.

Anzugsmoment:  9 3 - 1 1 6 Nm (9,5 -11,9 mkg)

Generator und Keilriemen

1. Den Generator einbauen und die Befestigungsschrauben

leicht anziehen.

2. Den Generatorkeilriemen einbauen.

3. Den Keilriemendurchhang einstellen. (Siehe Seite B1-5)

> • • o

Einspritzventil und Verteilerrohr
1. Neue Isolierringe am Zylinderkopf montieren.

2. Einspritzventil und Verteilerrohr am Zylinderkopf montieren.

Anzugsmoment: 19 - 25 Nm (1,9 - 2,6 mkg)

Ansaugkrümmer

1. Die Kontaktflächen des Ansaugkrümmers reinigen.

2. Eine neue Dichtung aufsetzen und den Ansaugkrümmer ein-

bauen.

3. Die Schrauben in der numerierten Reihenfolge in zwei oder

drei Schritten festziehen.

Anzugsmoment: 19 - 25 Nm (1,9 - 2,6 mkg)

1YE0B1 -157

ISOLIERRINGE'

03U0B2-117

ABSTANDS\<^

O-RING

1YE0B1-156

B1-89

ZUSAMMENBAU

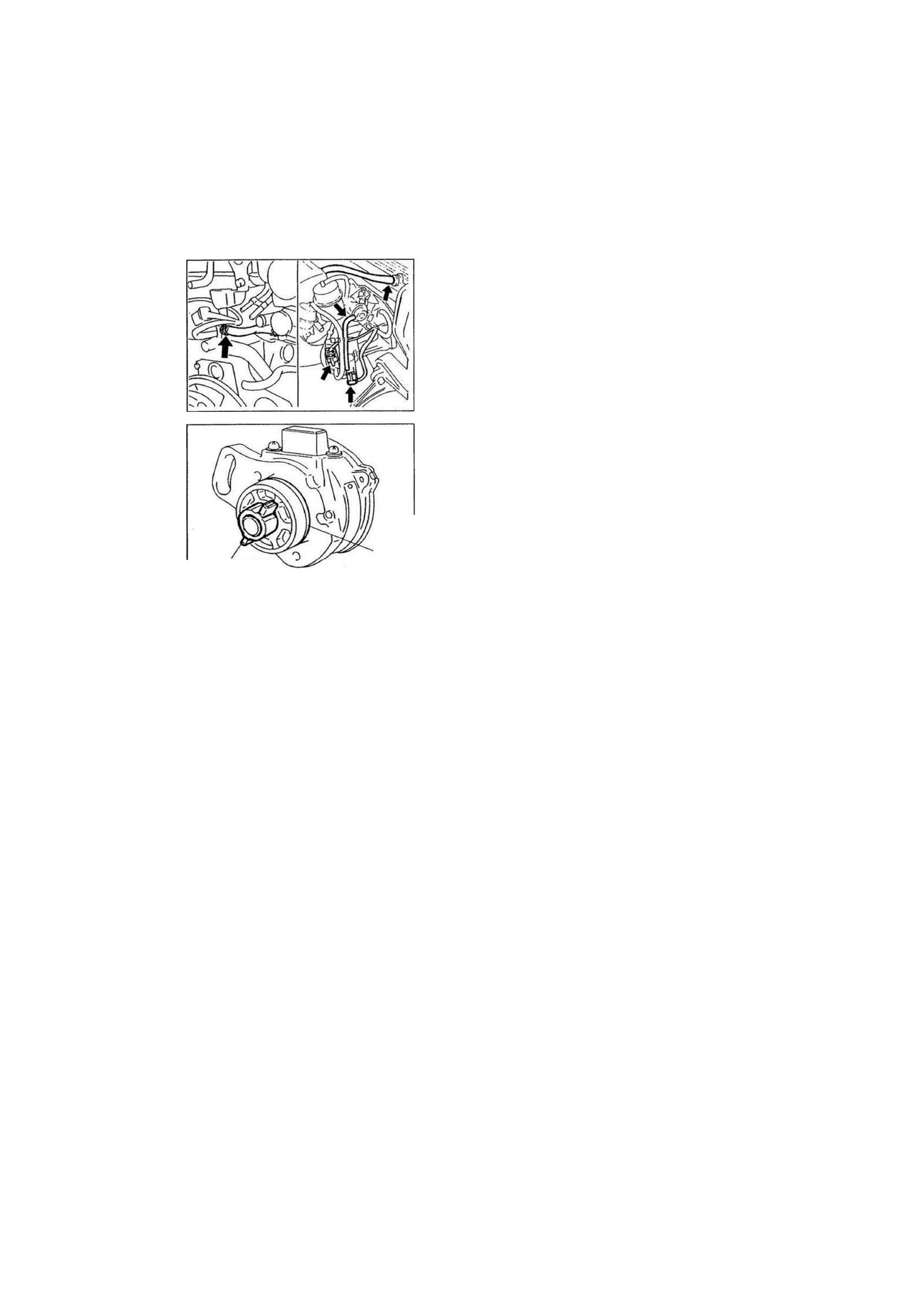

4. Kabelbäume und Schläuche anschließen.

1YE0B1-220

Kurbelwinkelgeber und Zündkabel

1. Einen neuen O-Ring und den Verteilerschaft einfetten.

2. Den Kurbelwinkelgeber einbauen und die Befestigungs-

schraube leicht anziehen.

3. Die Zündspule einbauen.
4. Die Zündkabel anschließen.

1YE0B1-158

VERTEILERSCHAFT

O-RING

B1-90

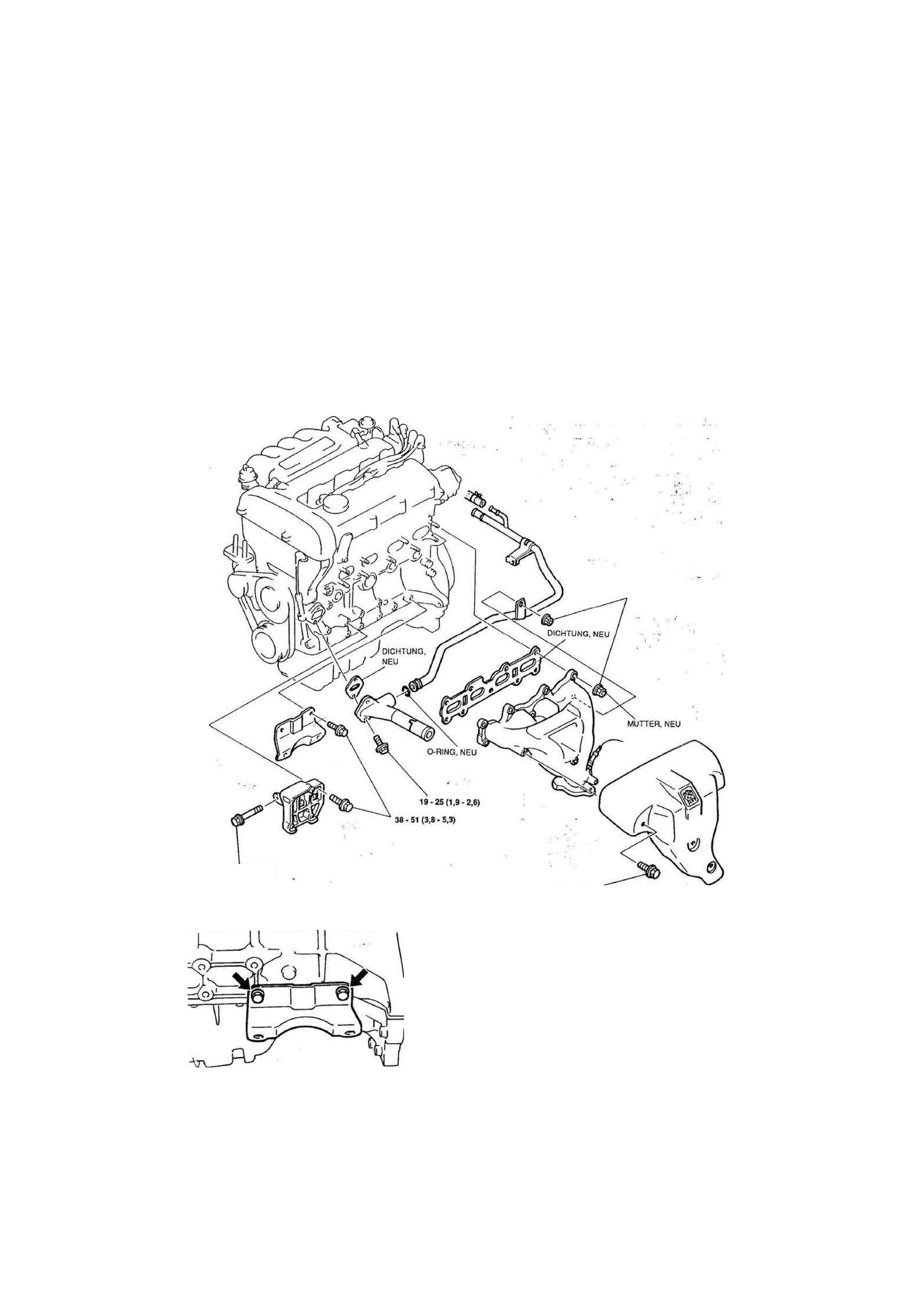

ABBAU DES MOTORSTÄNDERS

B1

ABBAU DES MOTORSTÄNDERS

VORGEHENSWEISE

1. Den Motor vom SST (Motorständer) abbauen.

2. Das SST (Motorbefestigungssatz) vom Motor abbauen.
3. Die abgebildeten Teile einbauen.

Anzugsmomente

* k

I i

39 - 46 (3,9 - 4,7)

1 9 - 2 5 (1,9-2,6)

7,9 - 10,7 Nm (80 - 110 cmkg)

Nm (mkg)

05U0BX-251

Auspuffrohrhalterung

Die Halterung einbauen.

Anzugsmoment: 38 - 51 Nm (3,8 - 5,3 mkg)

1YE0B1-159

B1-91
