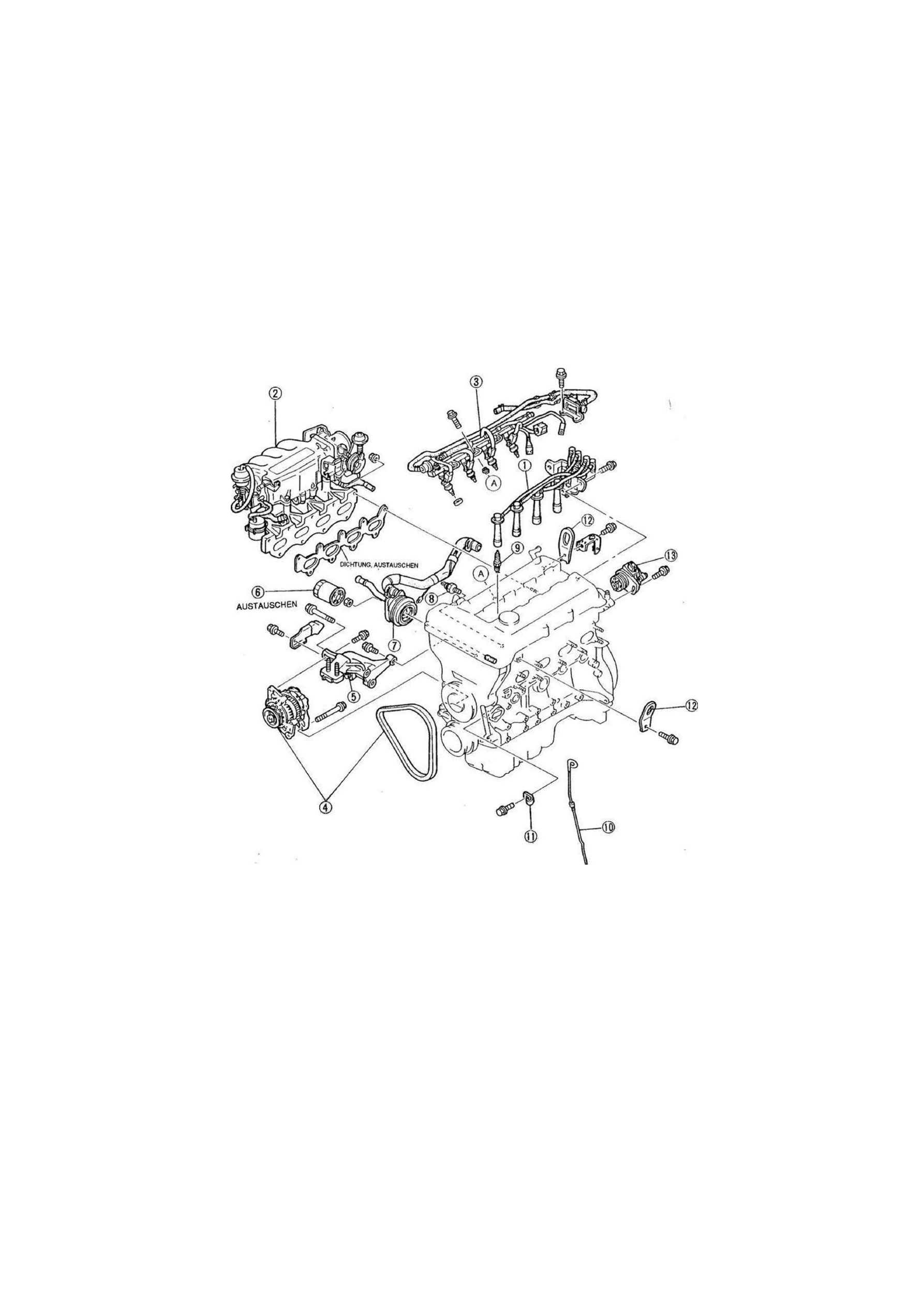

B 1 ZERLEGUNG

ANBAUTEILE

1. Das Motoröl ablassen.

2. Bei der Zerlegung in der numerierten Reihenfolge vorgehen.

1YE0B1-052

1. Zündspule und Zündkabel

2. Ansaugkrümmer

3. Einspritzventil und Verteilerrohr
4. Generator und Keilriemen

5. Motoraufnahme Nr. 3
6. Ölfilter

7. Ölkühler (ATX)

8. Öldruckschalter
9. Zündkerze

10. Ölmeßstab
11. Befestigung für Führungsrohr

12. Motorhaken

13. Kurbelwinkelgeber

B 1 - 4 2

ZERLEGUNG

B1

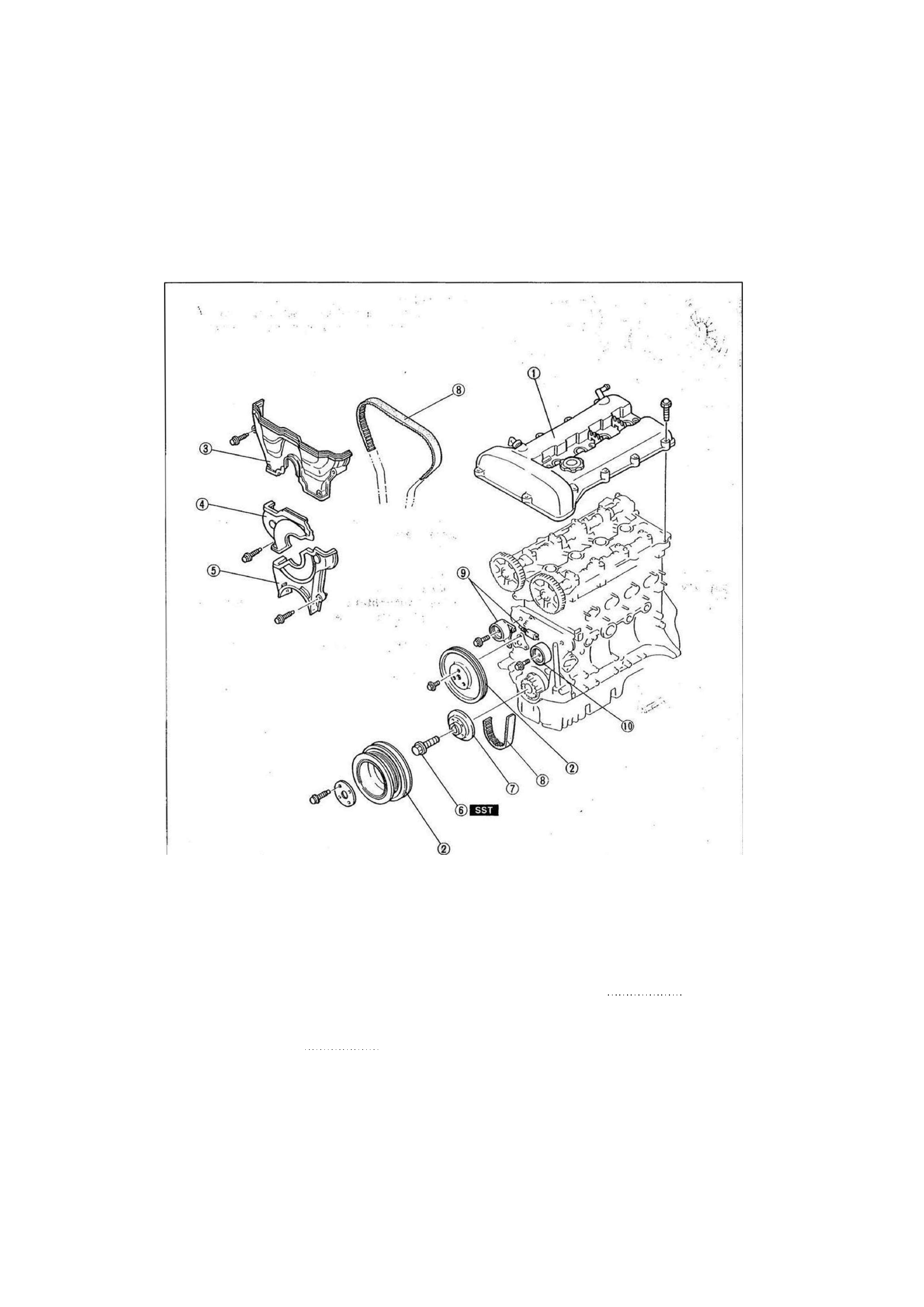

STEUERRIEMEN

Bei der Zerlegung in der numerierten Reihenfolge vorgehen, siehe auch Hinweis zur Zerlegung.

I

i

i

1. Zylinderkopfhaube

2. Wasserpumpenriemenscheibe
3. Obere Steuerriemenabdeckung
4. Mittlere Steuerriemenabdeckung
5. Untere Steuerriemenabdeckung

6. Riemenscheibenbefestigungsschraube

Hinweis zur Zerlegung Seite B1-44

1YE0B1-053

7. Riemenscheibenaufnahme
8. Steuerriemen

Hinweis zur Zerlegung Seite B1-44

9. Spannrolle und Spannrollenfeder

10. Umlenkrolle

B1-43

B1

ZERLEGUNG

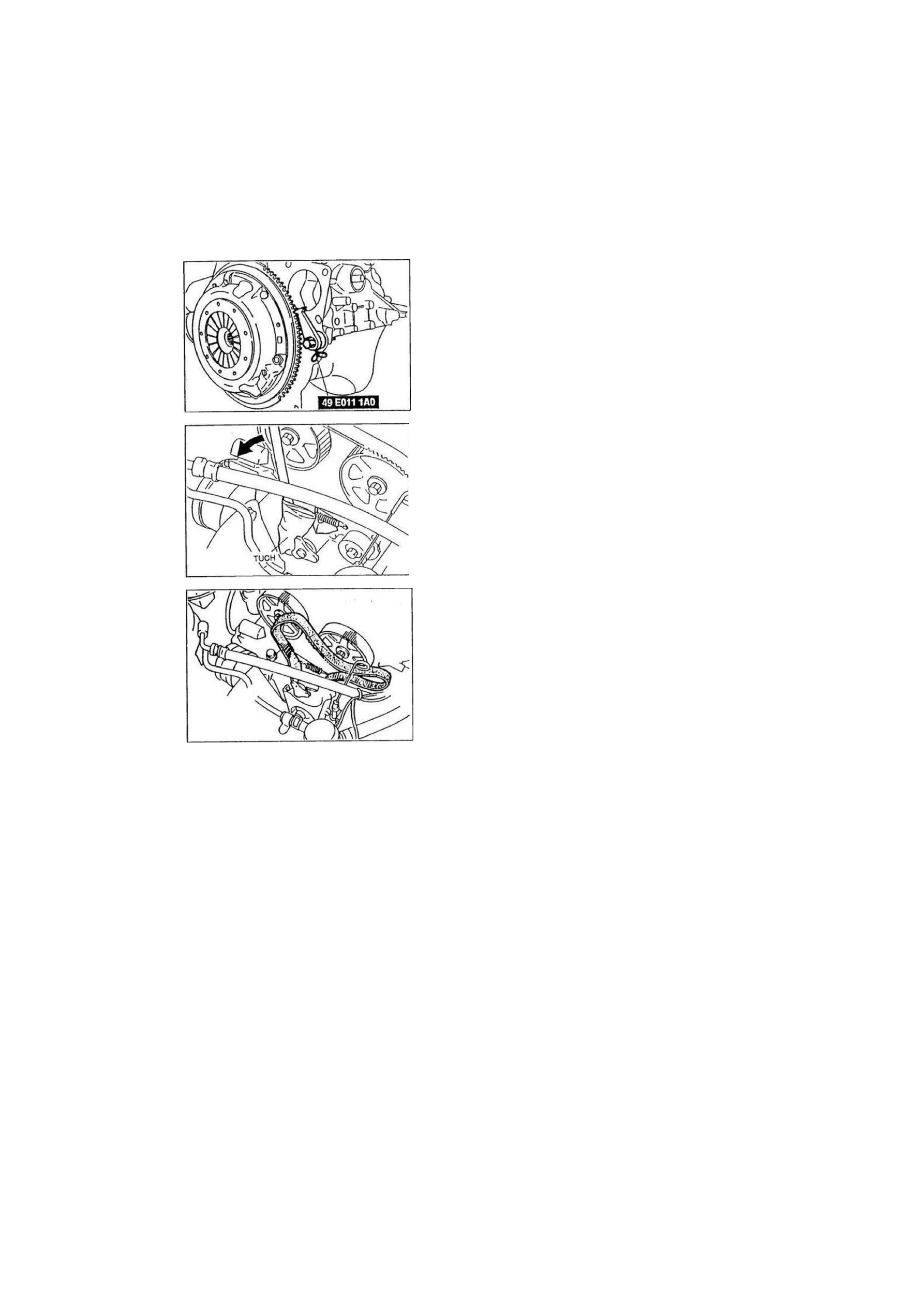

Hinweis zur Zerlegung

Riemenscheibenbefestigungsschraube

1. Das Schwungrad (MTX) bzw. die Antriebsscheibe (ATX) mit

dem SST halten.

2. Die Riemenscheibenbefestigungsschraube lösen.
3. Die Riemenscheibenbefestigungsschraube herausdrehen.

25U0BX-055

Steuerriemen

1. Die Befestigungsschraube der Spannrolle lösen und die

Spannrolle mit einer geeigneten Stange nach au ßen drücken.

Achtung
• Die Spannrolle mit einem Tuch schützen.

2. Die Befestigungsschraube bei ganz gespannter Spannrollen-

feder festziehen.

Achtung
• Die Laufrichtung des Steuerriemens für den

Wiedereinbau markieren.

3. Den Steuerriemen ausbauen.

13E0B2-030

r

13E0B2 029

B1-44

ZERLEGUNG

B1

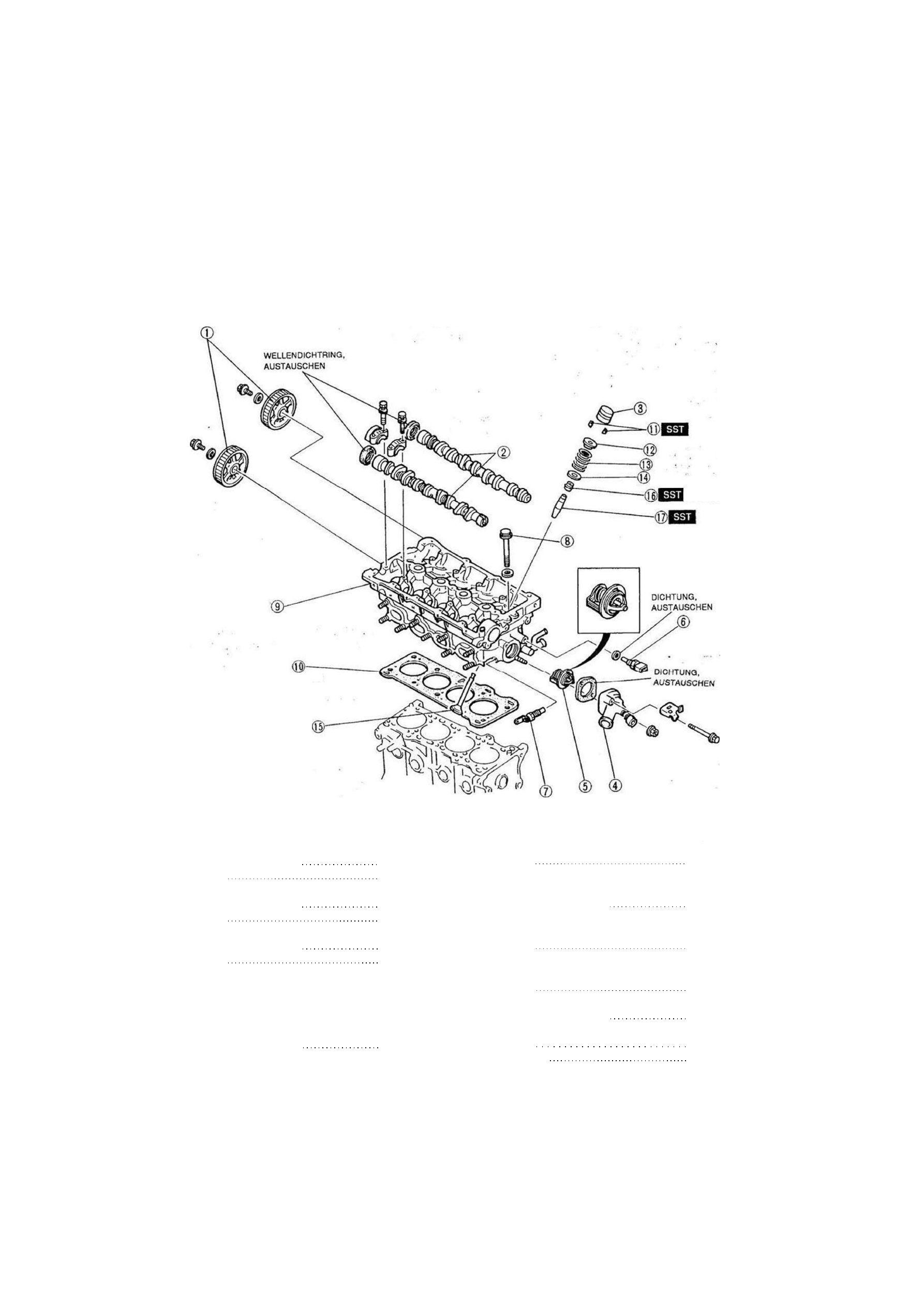

ZYLINDERKOPF

Bei der Zerlegung in der numerierten Reihenfolge vorgehen, siehe auch Hinweis zur Zerlegung.

f '•'.

•

 'at

<• :

AUSTAUSCHEN

AUSTAUSCHEN

1. Nockenwellenrad

Hinweis zur Zerlegung Seite B1 -46

Prüfung Seite B1-65

2. Nockenwelle

Hinweis zur Zerlegung Seite B1-46

Prüfung Seite B1-58

3. Hydrostößel

Hinweis zur Zerlegung Seite Bt -46

Prüfung Seite B1 -60

4. Thermostatgehäuse

3. Thermostat

5. Wassertemperatursensor

7. Kühlmitteltemperaturgeber

8. Zylinderkopfschraube

Hinweis zur Zerlegung Seite B1 -46

1YE0B1-054

9. Zylinderkopf

Prüfung Seite B1-54

10. Zylinderkopfdichtung
11. Ventilkeile

Hinweis zur Zerlegung Seite B1-46

12. Ventilfederteller
13. Ventilfeder

Prüfung Seite B1-58

14. Ventilfedersitz

15. Ventil

Prüfung Seite B1-55

16. Ventilschaftabdichtung

Hinweis zur Zerlegung Seite B1-47

17. Ventilführung

Prüfung Seite B1-55

Austausch Seite B1-55

B1-45
