Mazda Xedos 6. Handbuch - teil 19





B1

AUSBAU

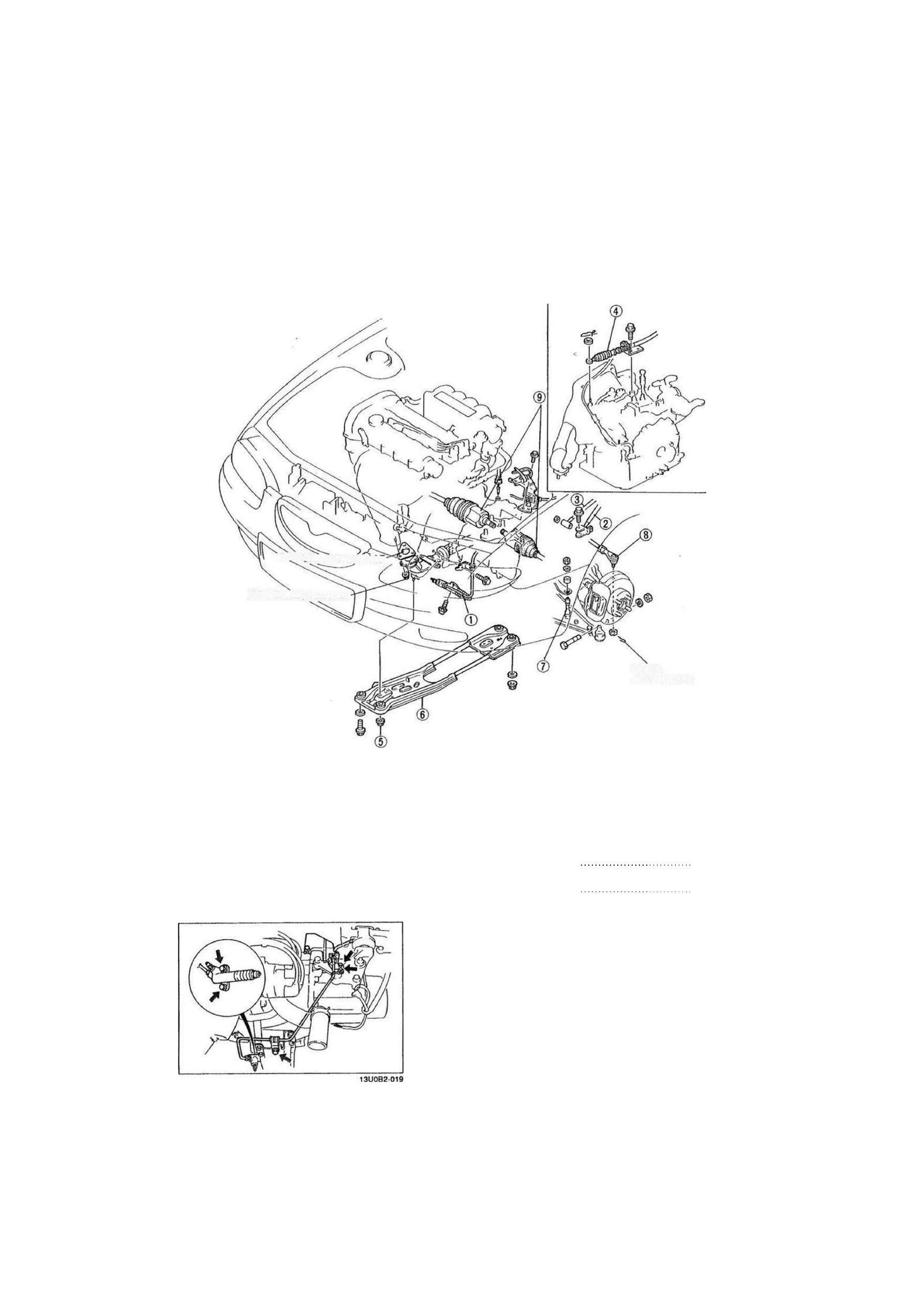

Schritt 4

1. Kupplungsnehmerzylinder (MTX)

Ausbauhinweis

s.u,

2. Schaltstange (MTX)

3. Schaltgestängeabstützung (MTX)
4. Modulatorbowdenzug (ATX)

5. Muttern der Motorhalterung Nr. 2

. __

 4

 ^ 1YE0B1-048

6. Motortraverse
7. Stabilisatorverbindungsgelenk

8. Spurstangenkopf

Ausbauhinweis Seite B1-35

9. Antriebswelle

Ausbauhinweis Seite B1-35

Ausbauhinweis
Kupplungsnehmerzylinder (MTX)

1. Die Halterung der Rohrleitung vom Getriebe abbauen.

Achtung

• Sicherstellen, daß die Rohrleitung und der Schlauch

nicht beschädigt werden.

2. Den Kupplungsnehmerzylinder ausbauen, ohneden Schlauch

abzuziehen. Um den Ausbauvorgang zu erleichtern, den

Nehmerzylinder vom Getriebe entfernt halten.

B1  - 3 4

DICHTUNG. AUSTAUSCHEN

MUTTERN. AUSTAUSCHEN

SPLINT.

AUSTAUSCHEN

AUSBAU

B1

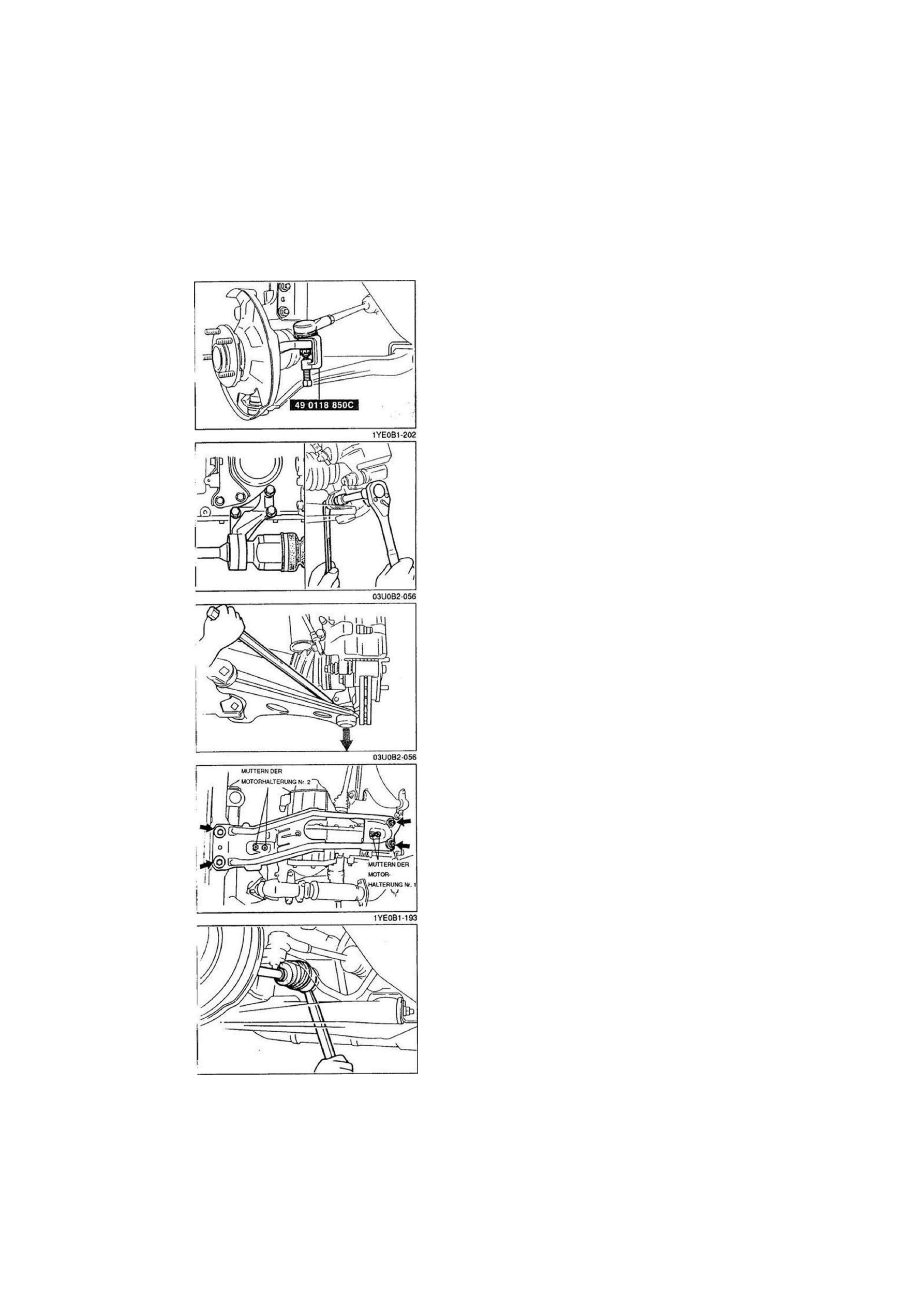

Spurstangenkopf

1. Den Splint entfernen und die Mutter soweit lösen, bis sie

bündig mit dem Rand des Kugelgelenks abschließt.

Achtung
• Den Splint nicht wiederverwenden.

2. Das Kugelgelenk mit dem SST aus dem Achsschenkel

herauspressen.

Antriebswelle

1. Die Gelenkwelle ausbauen.

2. Die Schrauben und Muttern am linken und rechten Kugelge-

lenk des Querlenkers herausdrehen.

Achtung
• Sicherstellen, daß die Staubmanschetten der Kugel-

gelenke nicht beschädigt werden.

3. Den Querlenker nach unten ziehen, um ihn von den

Achsschenkeln zu trennen.

4. Die Motortraverse ausbauen.

Achtung

• Vor dem Ausbauen der Motortraverse den Motor ab-

stützen.

(1) Den Motor an einer Kettenwinde aufhängen.
(2) Die Muttern der Motorhalterung Nr. 2 abschrauben.
(3) Die Schrauben und Muttern der Motortraverse

herausdrehen und die Motortraverse ausbauen.

Achtung
• Sicherstellen, daß der Wellendichtring nicht beschä-

digt wird.

5. Eine Stange zwischen Antriebswelle und Getriebegehäuse

ansetzen und die Antriebswelle vom Getriebe trennen.

03U0B2-059

B1-35

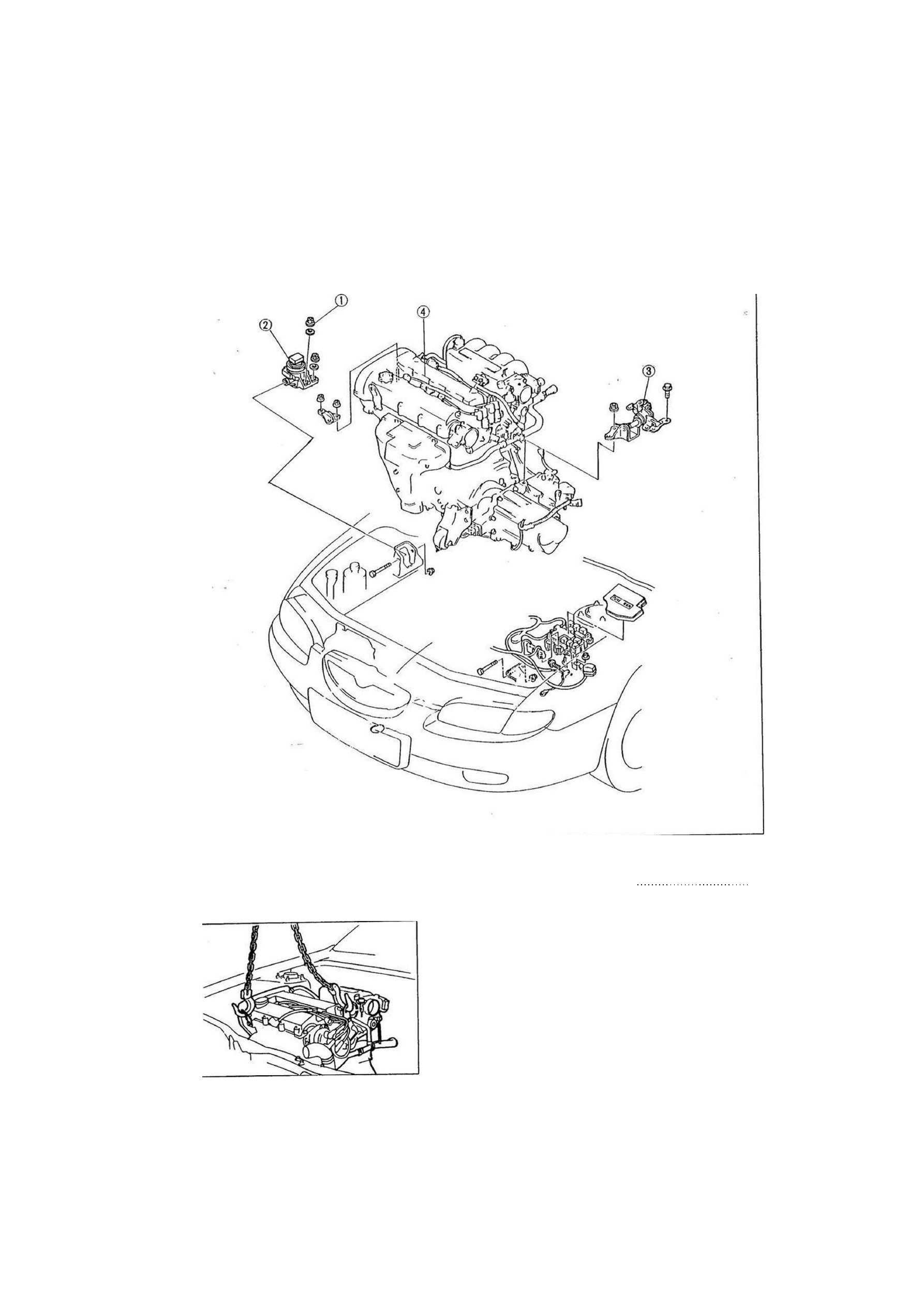

Schritt 5

1. Muttern der Motorhalterung Nr. 3
2. Motorlagerung Nr. 3

1YE0B 1*049

3. Motorlagerung und Motoraufnahme Nr. 4
4. Antriebseinheit

Ausbauhinweis s.u.

Ausbauhinweis

Antriebseinheit

Achtung

• Sicherstellen, daß im Motorraum keine Bauteile be

schädigt werden.

Die Antriebseinheit komplett anheben.

B1-36

03U082-061

AUSBAU

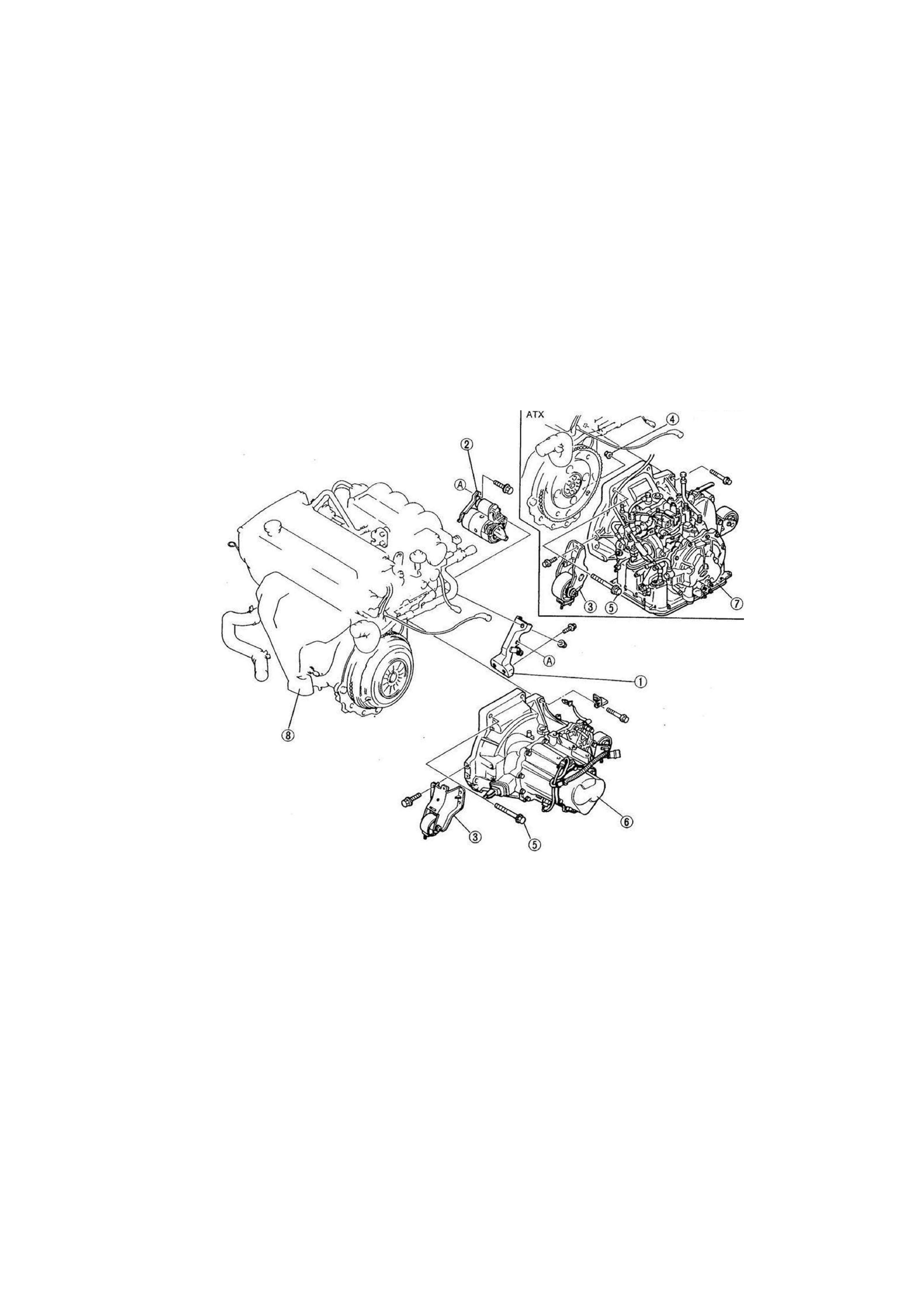

Schritt 6

1. Ansaugkrümmerstütze

2. Anlasser

3. Motorlagerung und Motoraufnahme Nr. 2
4. Muttern des Drehmomentwandlers (ATX)

1YE0B1-050

5. Befestigungsschrauben des Getriebes
6. Schaltgetriebe
7. Automatikgetriebe
8. Motor

B1-37
