b 1 WARTUNG IM EINGEBAUTEN ZUSTAND

11,3 -14,2 Nm (115 -145 cmkg)

.WELLEN-

DICHTRING.

AUSTAUSCHEN

LAGERZAPFEN
UND LAGER

7,9 -10,7 Nm

(80-110

 cmkg)

Hydrostößel .

Ausbau/Einbau '

1. Das Massekabel der Batterie abklemmen.

2. Die Teile in der numerierten Reihenfolge ausbauen, siehe auch Ausbauhinweis.
3. Der Einbau erfolgt in der umgekehrten Reihenfolge, siehe auch Einbauhinweis.

V. .

' '

 , !

 * * Nm (mkg)

1YE0B1-035

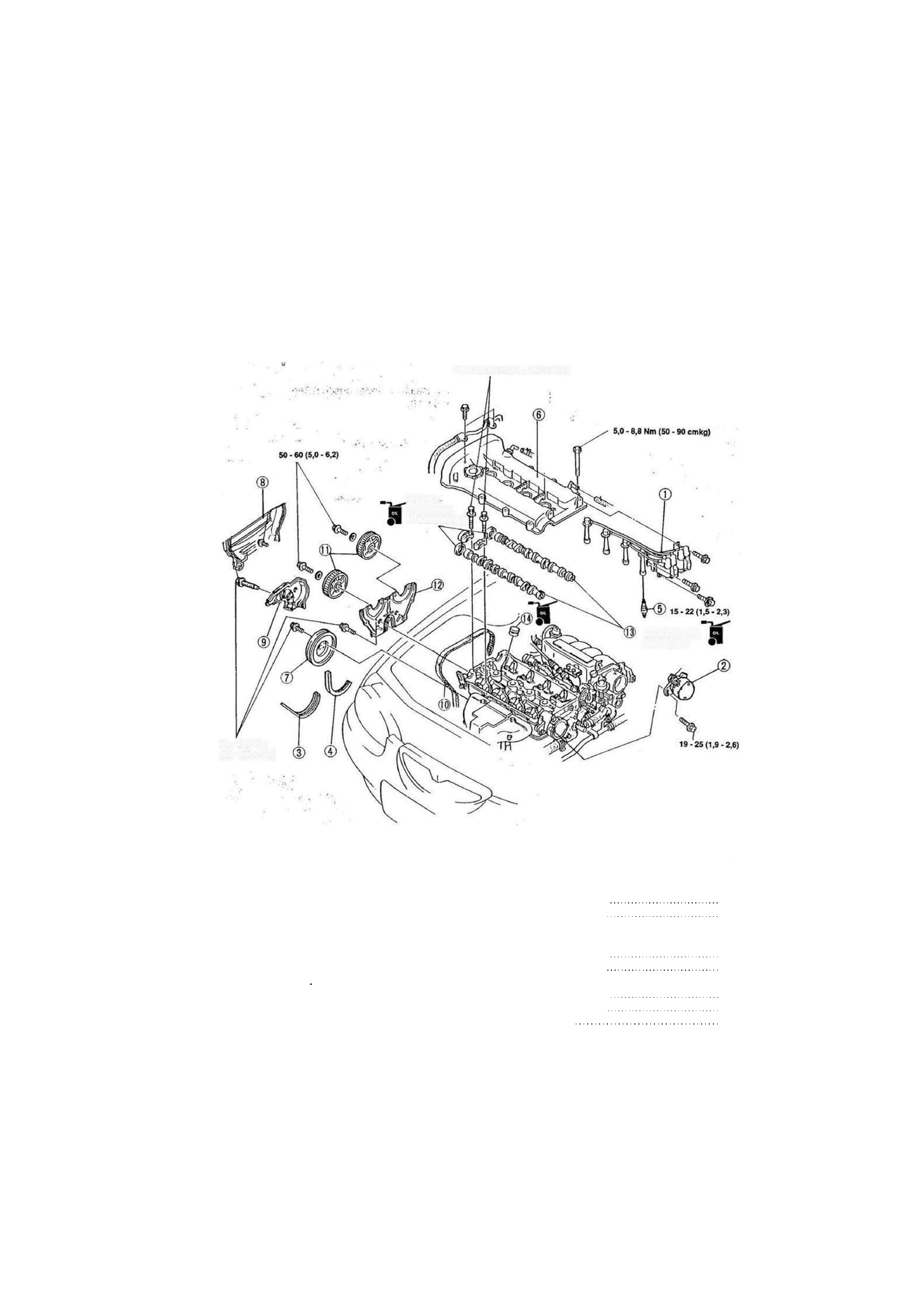

1. Zündkabel und Zündspule

2. Kurbelwinkelgeber

Einbauhinweis

3. P/S- und/oder A/C-Keilriemen
4. Generatorkeilriemen

5. Zündkerze
6. Zylinderkopfhaube

Einbauhinweis

7. Wasserpumpenriemenscheibe
8. Obere Steuerriemenabdeckung
9. Mittlere Steuerriemenabdeckung

10. Steuerriemen

Ausbau/Einbau

11. Nockenwellenrad

Ausbauhinweis Seite B1-23

Seite B1-25 Einbauhinweis Seite B1-24

12. Dichtplatte
13. Nockenwelle

Ausbauhinweis Seite B1-23

Einbauhinweis Seite B1-23

Seite B1-19 14. Hydrostößel

Ausbauhinweis Seite B1-23

Einbauhinweis Seite B1 -23
Prüfung Seite B1-59

Seite B1-12

B1-19

WARTUNG  I M EINGEBAUTEN ZUSTAND  B 1

Ausbauhinweis

Nockenwellenrad

1. Die Nockenwelle mit einem Schraubenschlüssel halten.

2. Die Befestigungsschraube des Nockenwellenrades

herausdrehen.

3. Das Nockenwellenrad ausbauen.

05U0BX049

Nockenwelle

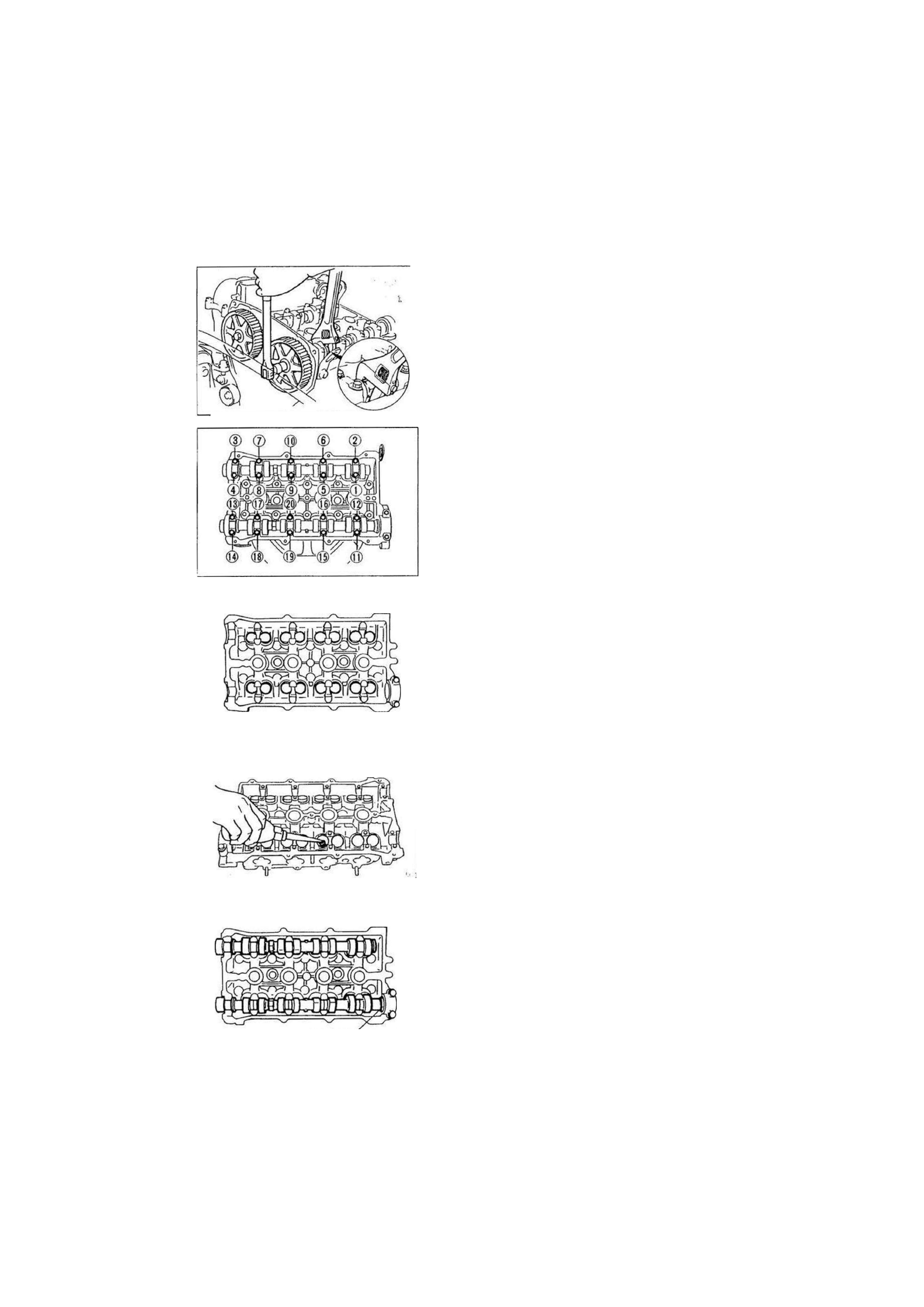

1. Die Lagerdeckelschrauben in der numerierten Reihenfolge in

zwei oder drei Schritten lösen.

2. Die Lagerdeckel abnehmen. ;

3. Die Nockenwellen ausbauen.
4. Den Nockenwellendichtring von der Nockenwelle abmontie-

ren.

Hydrostößel

Achtung
• Die Hydrostößel mit einem Filzstift markieren, damit

sie wieder an derselben Stelle eingebaut werden, von
der sie ausgebaut wurden.

Die Hydrostößel aus dem Zylinderkopf ausbauen.

05U0BX050

05U0BX-051

NUT FÜR KURBELWINKEL-

GEBERANTRIEB

1YE0B1-036

Einbauhinweis

Hydrostößel j

1. Sauberes Motoröl auf die Reibflächen auftragen.

2. Falls die Hydrostößel wiederverwendet werden, müssen sie

an derselben Stelle eingebaut werden, von der sie ausgebaut

wurden.

3. Sicherstellen, daß sich die Hydrostößel einwandfrei bewegen.

Nockenwelle

• •

Hinweis

• Die Auslaßnockenwelle ist mit einer Nut fur den

Kurbelwinkelgeberantrieb versehen.

1. Sauberes Motoröl auf die Lagerzapfen und die Lager auftra-

gen. - • - •.

2. Die Nockenwelle einbauen. '' ' v''

• y

B1-23

05U0BX-048

b

 1

WARTUNG IM EINGEBAUTEN ZUSTAND

Q

\

o

o

y

o

o

Oj

is)

Achtung

• Sicherstellen, daß kein Dichtmittel auf die Nocken-

wellenlagerzapfen gelangt

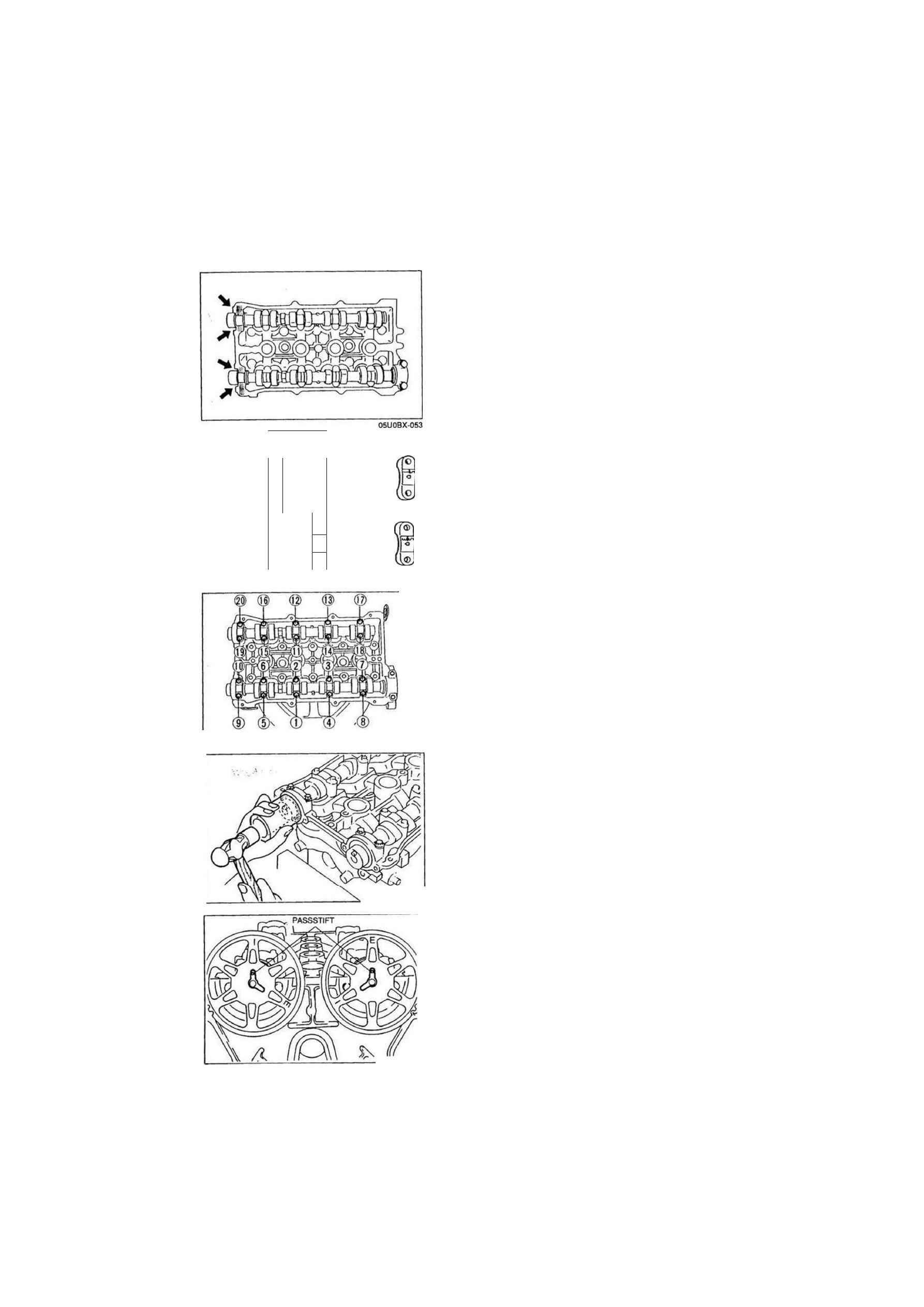

3. Silicondichtmittel auf die in der Abbildung gekennzeichneten

Stellen auftragen.

4. Die Nockenwellenlagerdeckel entsprechend der Deckel-

nummer und der Pfeilmarkierung einbauen.

05U0BX054

5. Die Lagerdeckelschrauben einsetzen und in der numerierten

Reihenfolge in zwei oder drei Schritten festziehen.

Anzugsmoment: 11,3 -14,2 Nm (115 -145 cmkg)

1YE0B1 -037

6. Sauberes Motoröl dünn auf die Lippe eines neuen

Nockenwellendichtrings auftragen.

7. Den Wellendichtring vorsichtig von Hand einsetzer

Achtung

• Den Wellendichtring soweit eintreiben, bis er mit dem

Rand des Nockenwellenlagerdeckels bündig ab-

schließt.

8. Den Wellendichtring mit einem geeigneten Rohr und einem

Hammer gleichmäßig eintreiben.

Außendurchmesser des Wellendichtrings: 48,0 mm

Innendurchmesser des Wellendichtrings; 34,0 mm

Nockenwellenrad

1. Die Nockeawelle drehen, bis die Paßstifte gerade nach oben

zeigen.

2. Die Nockenwellenräder so einbauen, daß die Markierung I

(Einlaßseite) und die Markierung E (Auslaßseite) nach oben

zeigen.

1YE0B1 -038

05U0BX-057

B1-19

b 1 WARTUNG IM EINGEBAUTEN ZUSTAND

1 YEOßl-191

VERTEIlERSCHAFT

O-RING

1YE0B1 -190

3. Die Befestigungsschrauben der Nockenwellenräder einset-

zen.

4. Die Nockenwelle mit einem Schraubenschlüssel halten.

5. Die Befestigungsschrauben festziehen.

Anzugsmoment: 50 - 60 Nm (5,0 - 6,2 mkg)

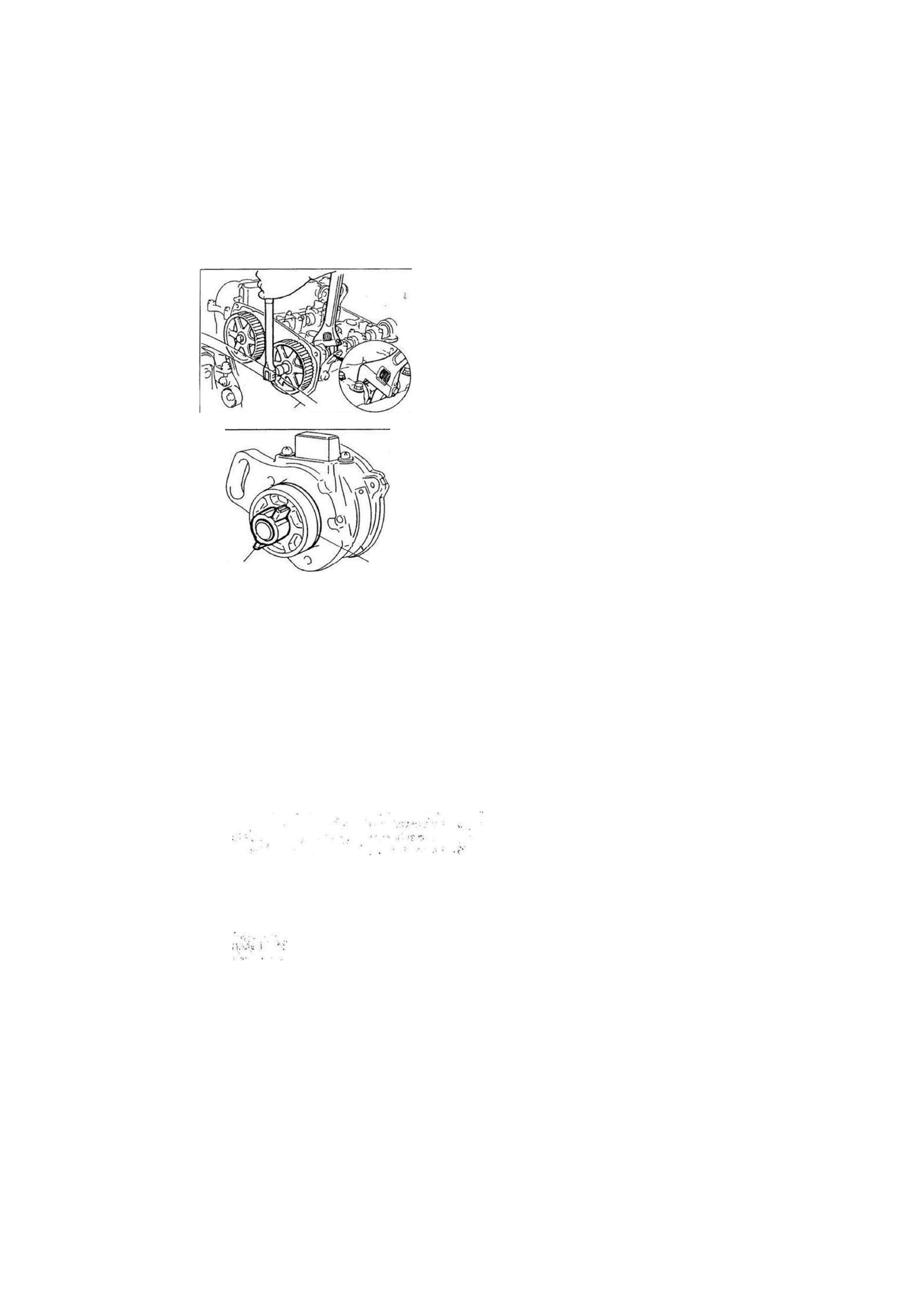

Kurbelwinkelgeber

1. Sauberes Motoröl auf einen neuen O-Ring und auf den

Verteilerschaft auftragen.

2. Den Kurbelwinkelgeber einbauen und die Befestigungs-

schraube leicht anziehen.

3. Den Steckverbinder des Kurbelwinkelgebers anschließen.

Arbeitsvorgänge nach dem Einbau

1. Das Massekabel der Batterie anschließen.

2. Den Motor anlassen und wie folgt prüfen:

• Zündzeitpunkt (Siehe Seite B1-8)

, -J- • 1YE0B1-192

B1-19
