SERVICE TOOLS

07–60–1

07–60

07–60

SERVICE TOOLS

HVAC SST . . . . . . . . . . . . . . . . . . . . . . . .  07–60–1

End of Toc

HVAC SST

A3U076001038W01

End Of Sie

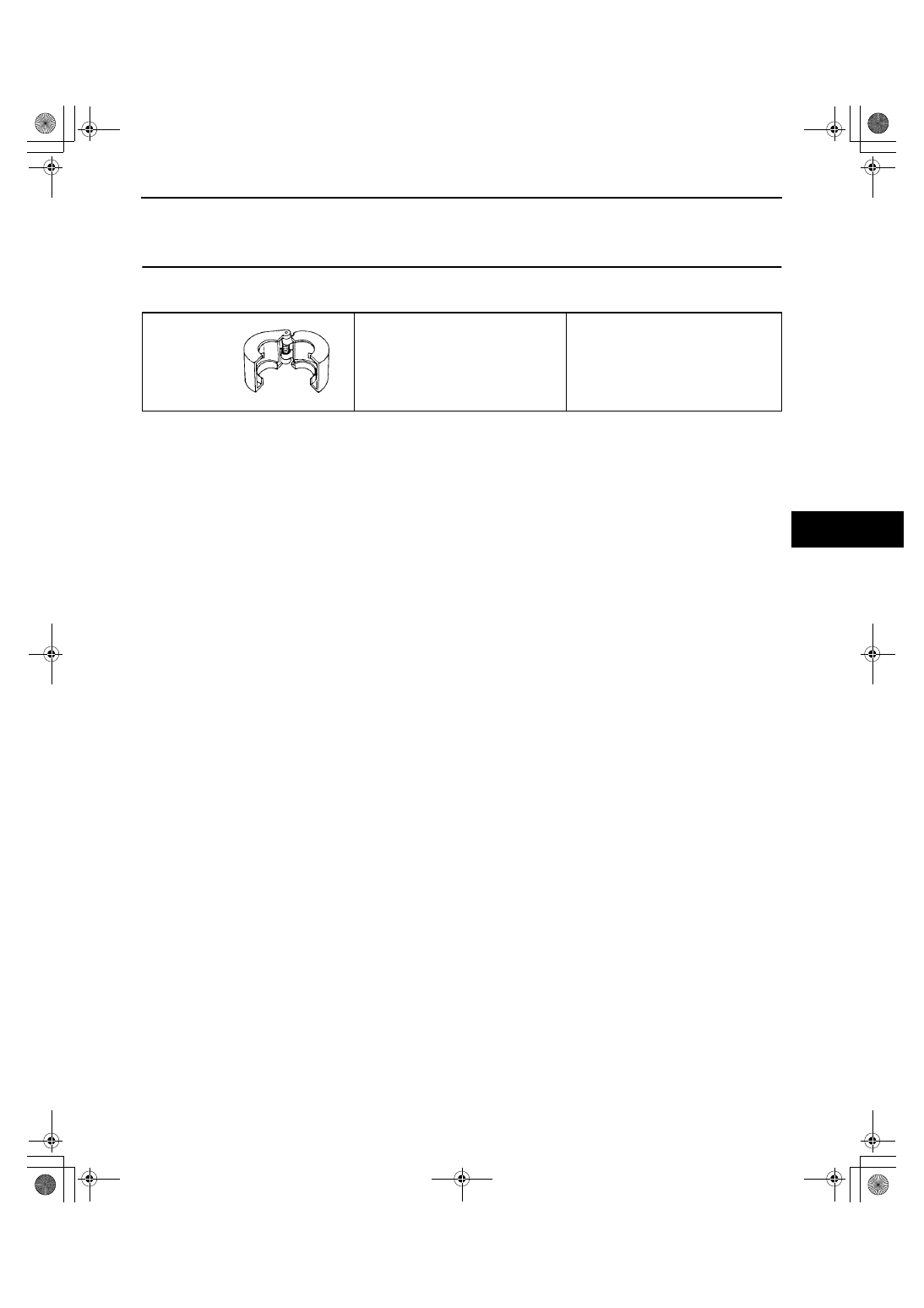

49 B061 014

Spring lock
coupling
disconnect tool

—

—

1712-1U-01G(07-60).fm  1 ページ  ２００１年６月２９日 金曜日 午前１０時２２分

08–02–1

08

RESTRAINTS

SECTION

08–02

Toc of SCT

ON-BOARD DIAGNOSTIC . . . . 08-02
SYMPTOM

TROUBLESHOOTING  . . . . . . 08-03

AIR BAG SYSTEM . . . . . . . . . .  08-10
SEAT BELT  . . . . . . . . . . . . . . .  08-11
SERVICE TOOLS. . . . . . . . . . .  08-60

Toc of SCT

08–02

ON-BOARD DIAGNOSTIC

AIR BAG SYSTEM WIRING DIAGRAM. . 08–02–2
FOREWORD. . . . . . . . . . . . . . . . . . . . . . . 08–02–2

Flowchart. . . . . . . . . . . . . . . . . . . . . . . . 08–02–2
Post-repair Operation . . . . . . . . . . . . . . 08–02–4

DTC TABLE . . . . . . . . . . . . . . . . . . . . . . . 08–02–4
DTC 01  . . . . . . . . . . . . . . . . . . . . . . . . . . . 08–02–6
DTC 02  . . . . . . . . . . . . . . . . . . . . . . . . . . . 08–02–7
DTC 03  . . . . . . . . . . . . . . . . . . . . . . . . . . . 08–02–8
DTC 06  . . . . . . . . . . . . . . . . . . . . . . . . . . . 08–02–9
DTC 07  . . . . . . . . . . . . . . . . . . . . . . . . . . . 08–02–12

DTC 11 . . . . . . . . . . . . . . . . . . . . . . . . . . .  08–02–13
DTC 12 . . . . . . . . . . . . . . . . . . . . . . . . . . .  08–02–15
DTC 22 . . . . . . . . . . . . . . . . . . . . . . . . . . .  08–02–17
DTC 25 . . . . . . . . . . . . . . . . . . . . . . . . . . .  08–02–20
DTC 26 . . . . . . . . . . . . . . . . . . . . . . . . . . .  08–02–22
DTC 32 . . . . . . . . . . . . . . . . . . . . . . . . . . .  08–02–25
DTC 35 . . . . . . . . . . . . . . . . . . . . . . . . . . .  08–02–28
DTC 37 . . . . . . . . . . . . . . . . . . . . . . . . . . .  08–02–30
DTC 91 . . . . . . . . . . . . . . . . . . . . . . . . . . .  08–02–33

End of Toc

1712-1U-01G(08-02).fm  1 ページ  ２００１年６月２９日 金曜日 午後３時２２分

ON-BOARD DIAGNOSTIC

08–02–2

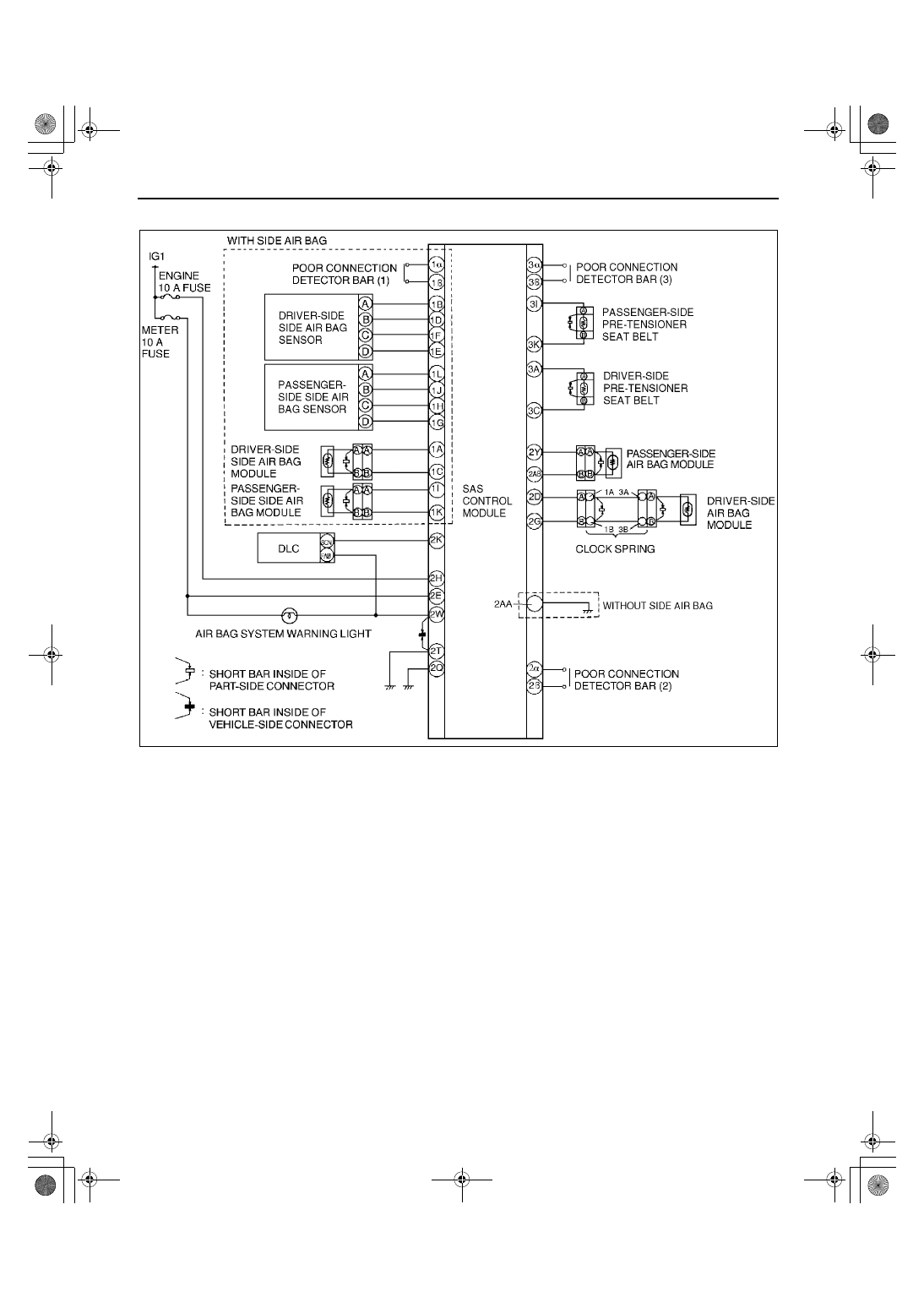

AIR BAG SYSTEM WIRING DIAGRAM

A3U080201046W01

End Of Sie

FOREWORD

A3U080201046W02

•

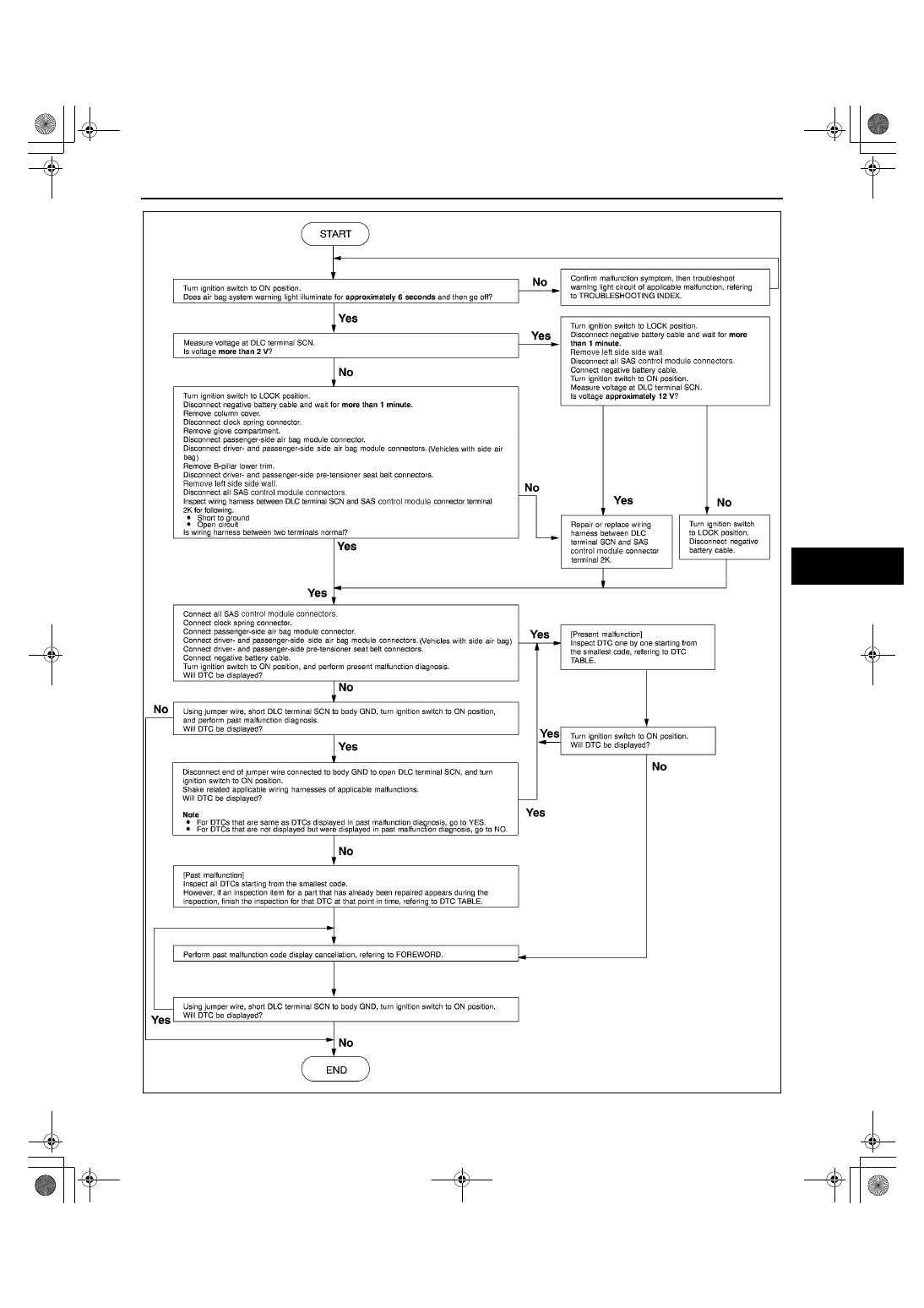

Use the following flowchart to verify the cause of the trouble.

Flowchart

Note

•

While performing the inspection of the past malfunction code, the applicable DTCs may be added to
memory by removing or disconnecting the related parts. Inspect only the DTCs that were indicated before
inspecting.

•

When DTCs of present malfunction are no longer output after present and/or past malfunctions have been
repaired, be sure to perform past malfunction display cancellation to prevent repair of malfunctions that
have already been repaired.

Z3U0802W001

1712-1U-01G(08-02).fm  2 ページ  ２００１年６月２９日 金曜日 午後３時２２分

ON-BOARD DIAGNOSTIC

08–02–3

08–02

Z3U0802W002

1712-1U-01G(08-02).fm  3 ページ  ２００１年６月２９日 金曜日 午後３時２２分
