Mazda MX-5 Miata (1997+). Manual - part 118







1997 Mazda MX-5 Miata

1997 System Wiring Diagrams Mazda - Miata

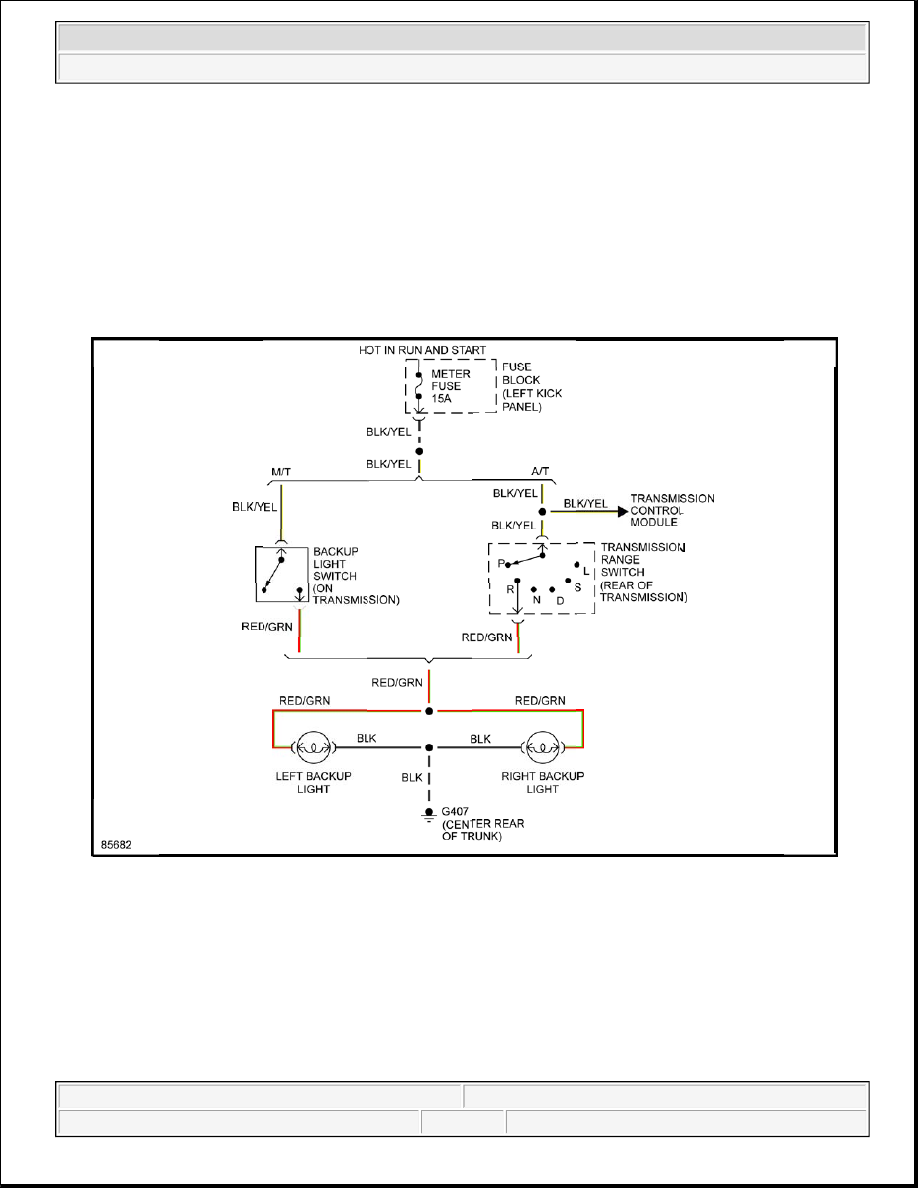

Fig. 10: Back-up Lamps Circuit



1997 Mazda MX-5 Miata

1997 System Wiring Diagrams Mazda - Miata





1997 Mazda MX-5 Miata

1997 System Wiring Diagrams Mazda - Miata

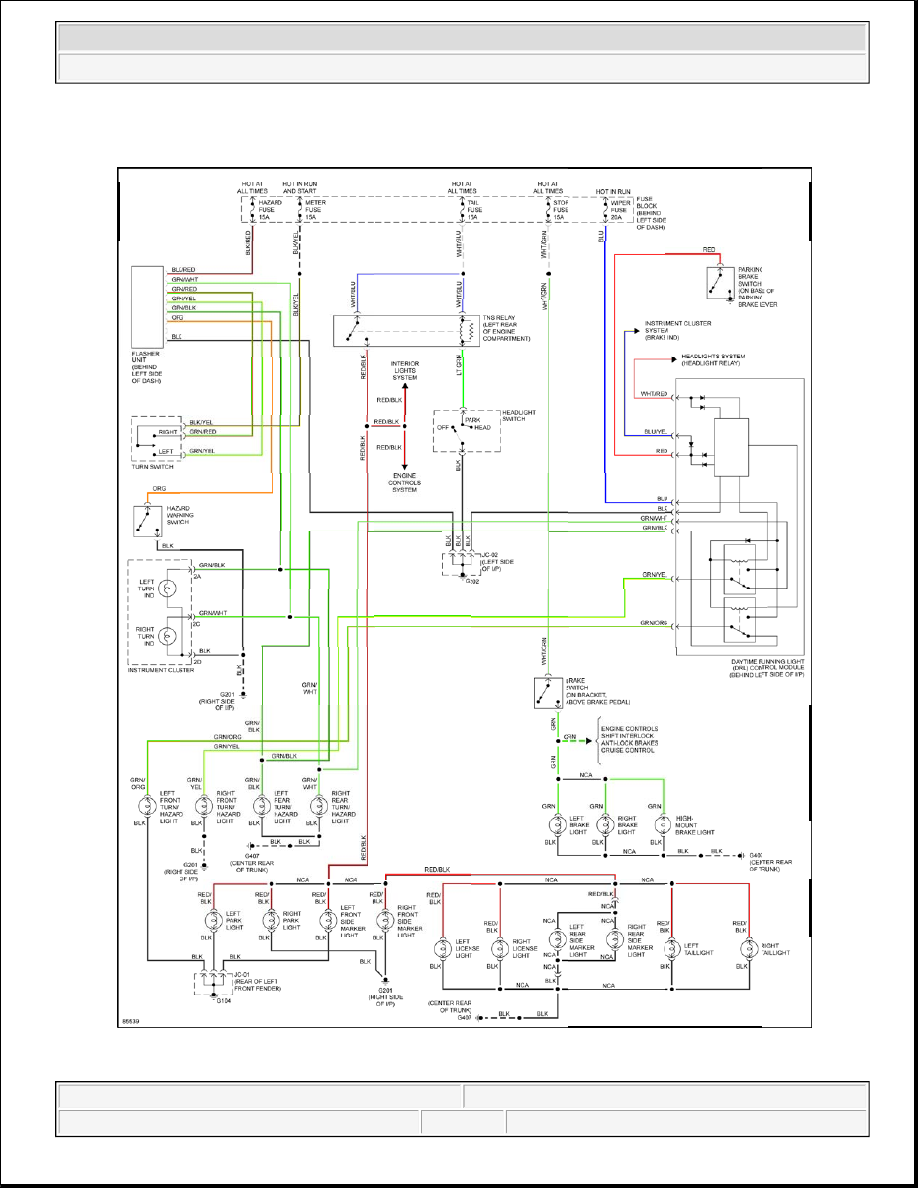

Fig. 11: Exterior Lamps Circuit, W/ DRL



1997 Mazda MX-5 Miata

1997 System Wiring Diagrams Mazda - Miata
