1997 Mazda MX-5 Miata

1997 System Wiring Diagrams Mazda - Miata

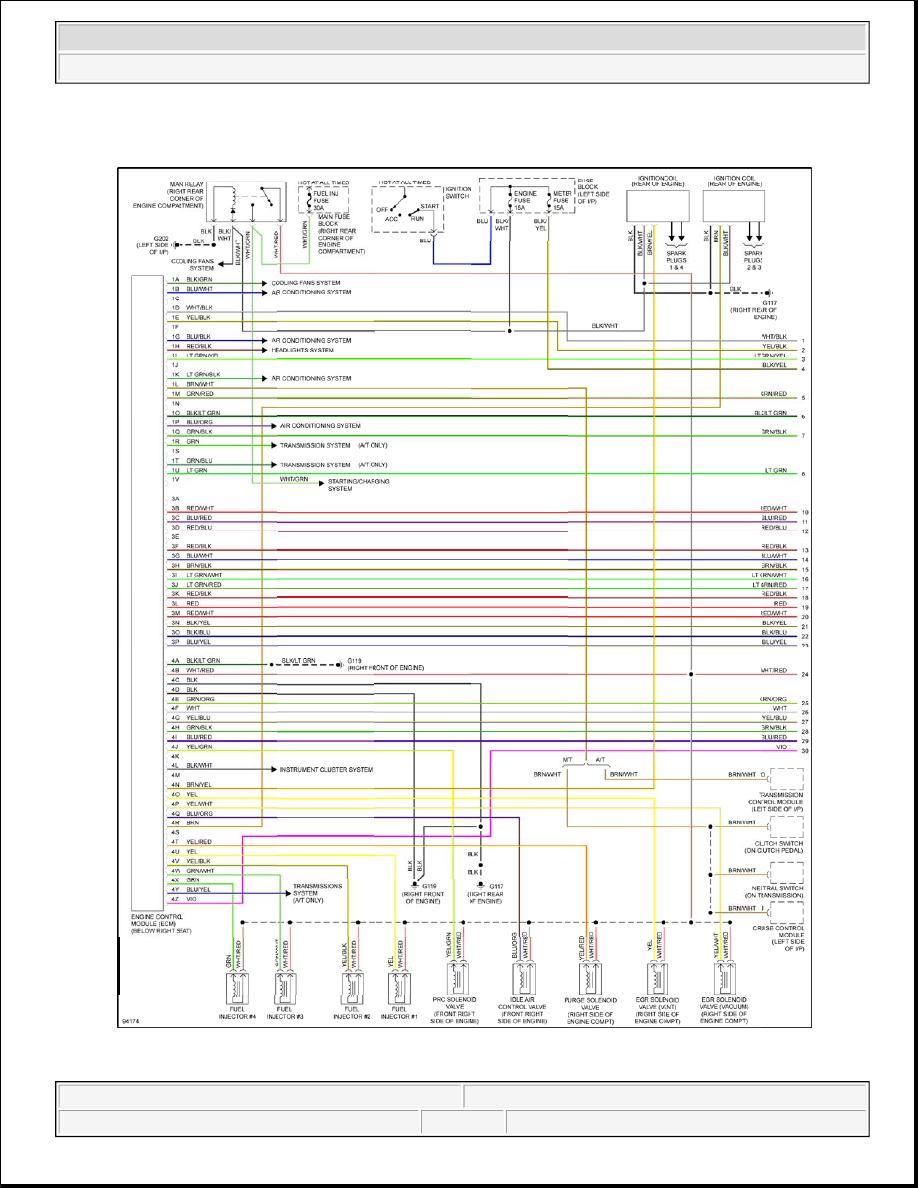

Fig. 8: 1.8L, Engine Performance Circuits (1 of 2)



1997 Mazda MX-5 Miata

1997 System Wiring Diagrams Mazda - Miata





1997 Mazda MX-5 Miata

1997 System Wiring Diagrams Mazda - Miata

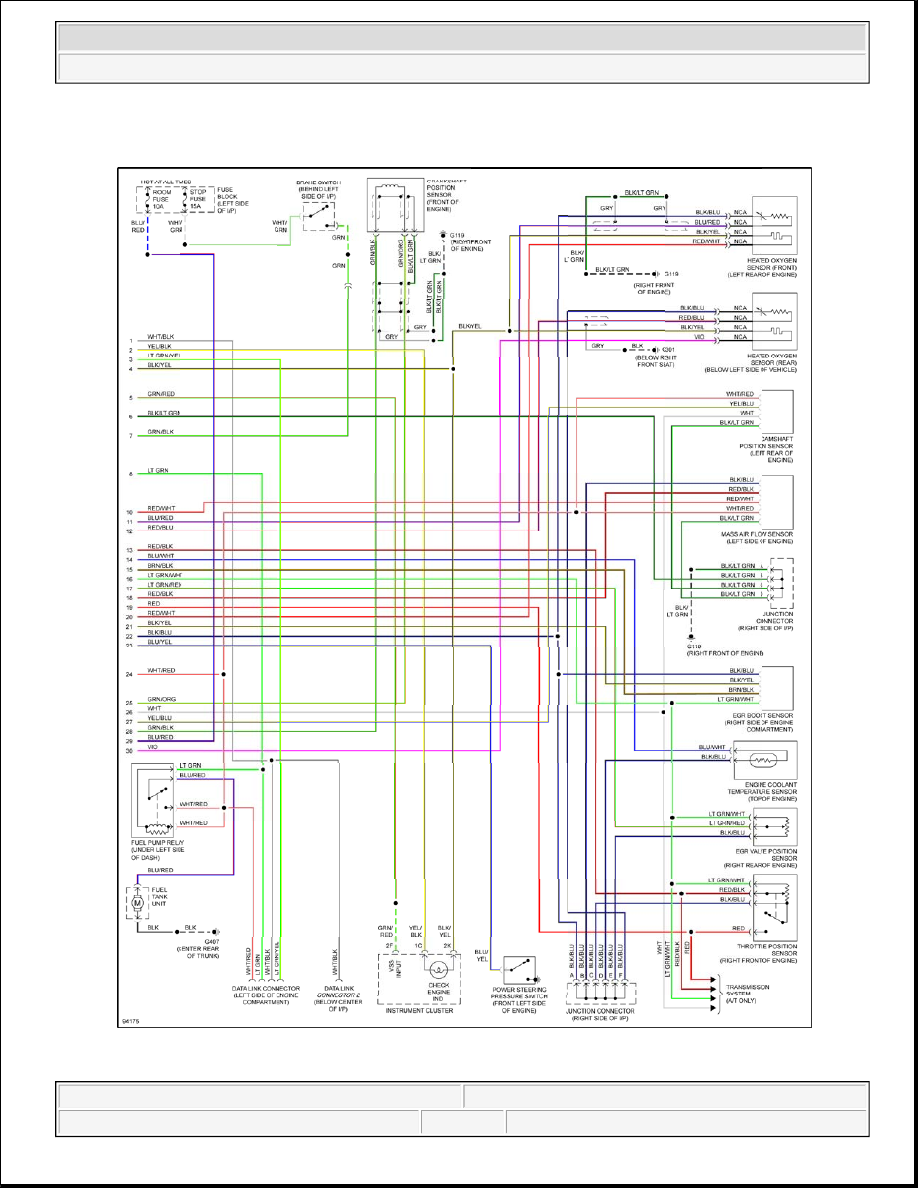

Fig. 9: 1.8L, Engine Performance Circuits (2 of 2)

EXTERIOR LIGHTS



1997 Mazda MX-5 Miata

1997 System Wiring Diagrams Mazda - Miata
