Mazda MX-5 Miata (1997+). Manual - part 70





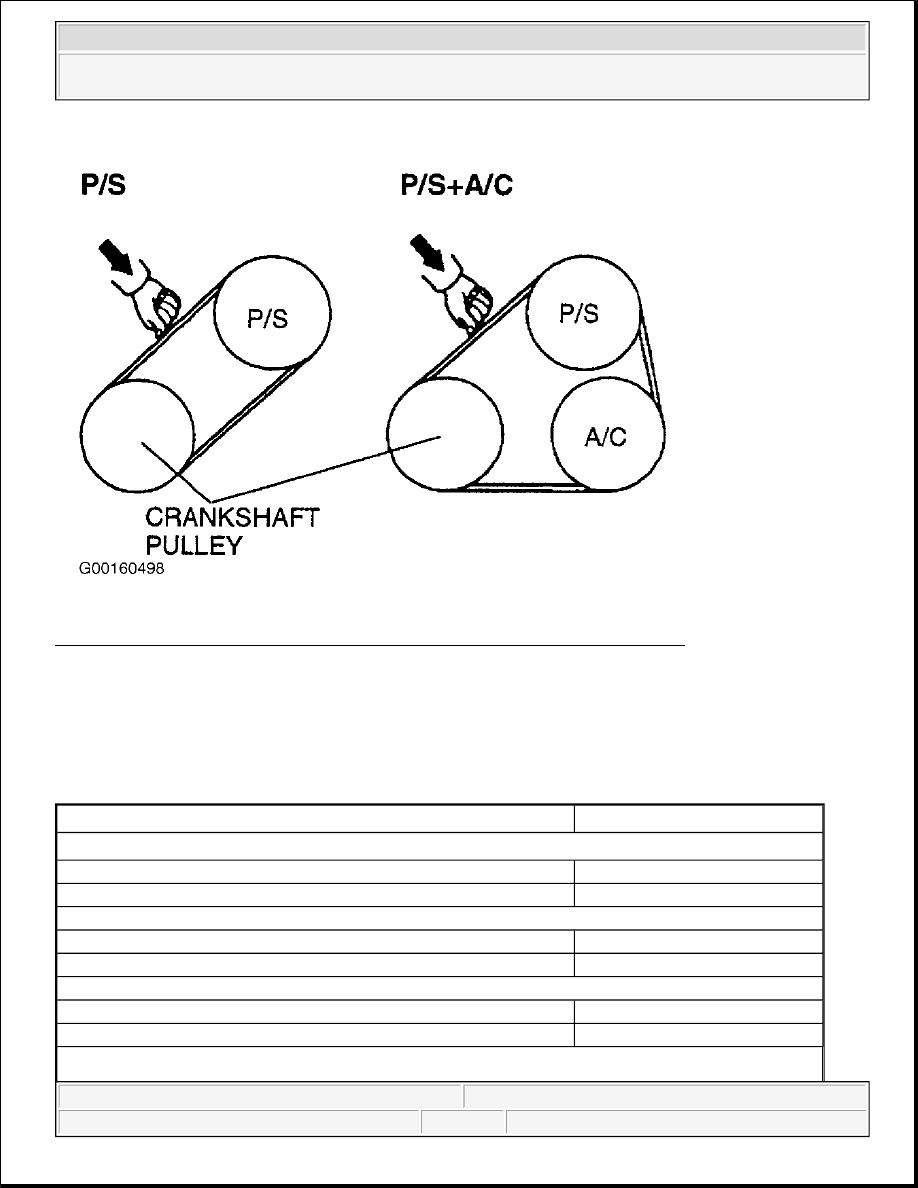

Fig. 28: Identifying Drive Belt Routing & Deflection Check Point (Protege, 2 Of 2)
Courtesy of MAZDA MOTORS CORP.

ADJUSTMENT SPECIFICATIONS

DEFLECTION SPECIFICATIONS (MILLENIA, 2.5L)

NOTE:

Check belt deflection when engine is cold, or has bin off for 30 minutes.

Application

(1)

 Specification - In. (mm)

New Belt

(2)



Alternator

0.22-0.25 (5.5-6.5)

Power Steering Pump

0.24-0.27 (6-7)

Used Belt

Alternator

0.25-0.29 (6.5-7.5)

Power Steering Pump

0.27-0.31 (7-8)

Wear Limit

Alternator

0.31 (8)

Power Steering Pump

0.35 (9)

(1)

Deflection with 22 lbs. (10 kg) pressure applied midway on belt run.



1997 Mazda MX-5 Miata

1994-98 ENGINE COOLING Specifications & Drive Belt Routing - B2300, B2500, B3000, B4000, Millenia, MPV, MX-5

Miata & Protege



DEFLECTION SPECIFICATIONS (1996, MPV)

DEFLECTION SPECIFICATIONS (1997-98, MPV)

DEFLECTION SPECIFICATIONS (MX-5 MIATA)

(2)

Used on for less than 5 minutes.

Application

(1)

 Specification - In. (mm)

New Belt

(2)



Alternator

0.36-0.39 (9-10)

A/C Compressor

0.16-0.17 (4-4.5)

Power Steering Pump

0.28-0.29 (7-7.5)

Used Belt

Alternator

0.39-0.47 (10-12)

A/C Compressor

0.17-0.21 (4.5-5.5)

Power Steering Pump

0.30-0.32 (7.5-8.2)

Wear Limit

Alternator

0.71 (18)

A/C Compressor

0.33 (8.5)

Power Steering Pump

0.53 (13.5)

(1)

Deflection with 22 lbs. (10 kg) pressure applied midway on belt run.

(2)

Used on for less than 5 minutes.

Application

(1)

 Specification - In. (mm)

New Belt

(2)



Alternator

0.36-0.39 (9-10)

A/C Compressor

0.18-0.19 (4.5-5)

Power Steering Pump

0.28-0.29 (7-7.5)

Used Belt

Alternator

0.39-0.47 (10-12)

A/C Compressor

0.20-0.22 (5-5.6)

Power Steering Pump

0.30-0.32 (7.5-8.2)

Wear Limit

Alternator

0.71 (18)

A/C Compressor

0.33 (8.5)

Power Steering Pump

0.53 (13.5)

(1)

Deflection with 22 lbs. (10 kg) pressure applied midway on belt run.

(2)

Used on for less than 5 minutes.

Application

(1)

 Specification - In. (mm)



1997 Mazda MX-5 Miata

1994-98 ENGINE COOLING Specifications & Drive Belt Routing - B2300, B2500, B3000, B4000, Millenia, MPV, MX-5

Miata & Protege



DEFLECTION SPECIFICATIONS (PROTEGE)

TENSION SPECIFICATIONS (MILLENIA, 2.5L)

New Belt

(2)



Alternator

0.22-0.27 (5.5-7)

A/C Compressor

0.32-0.35 (8-9)

Power Steering Pump

0.32-0.35 (8-9)

Used Belt

Alternator

0.24-0.29 (6-7.5)

A/C Compressor

0.35-0.39 (9-10)

Power Steering Pump

0.35-0.39 (9-10)

Wear Limit

Alternator

0.31 (8)

A/C Compressor

0.45 (11.5)

Power Steering Pump

0.45 (11.5)

(1)

Deflection with 22 lbs. (10 kg) pressure applied midway on belt run.

(2)

Used on for less than 5 minutes.

Application

(1)

 Specification - In. (mm)

New Belt

(2)



Alternator

0.22-0.27 (5.5-7)

Power Steering Pump

0.32-0.35 (8-9)

Used Belt

Alternator

0.24-0.29 (6-7.5)

Power Steering Pump

0.35-0.39 (9-10)

Wear Limit

Alternator

0.31 (8)

Power Steering Pump

0.45 (11.5)

(1)

Deflection with 22 lbs. (10 kg) pressure applied midway on belt run.

(2)

Used on for less than 5 minutes.

Application

(1)

 Specification - Lbs. (kg)

New Belt

(2)



Alternator

160-190 (70-90)

Power Steering Pump

130-150 (55-70)

Used Belt

Alternator

110-150 (50-70)

Power Steering Pump

88-120 (40-55)

Wear Limit



1997 Mazda MX-5 Miata

1994-98 ENGINE COOLING Specifications & Drive Belt Routing - B2300, B2500, B3000, B4000, Millenia, MPV, MX-5

Miata & Protege



TENSION SPECIFICATIONS (1996, MPV)

TENSION SPECIFICATIONS (1997-98, MPV)

Alternator

99 (45)

Power Steering Pump

77 (35)

(1)

Measure tension using Tension Gauge (49 9200 020), or equivalent.

(2)

Used on for less than 5 minutes.

Application

(1)

 Specification - Lbs. (kg)

New Belt

(2)



Alternator

124-143 (56-65)

A/C Compressor

115-129 (52-59)

Power Steering Pump

77-85 (35-39)

Used Belt

Alternator

104-123 (47-56)

A/C Compressor

97-112 (44-51)

Power Steering Pump

66-74 (30-34)

Wear Limit

Alternator

59 (27)

A/C Compressor

55 (25)

Power Steering Pump

55 (25)

(1)

Measure tension using Tension Gauge (49 9200 020), or equivalent.

(2)

Used on for less than 5 minutes.

Application

(1)

 Specification - Lbs. (kg)

New Belt

(2)



Alternator

124-143 (56-65)

A/C Compressor

115-129 (52-59)

Power Steering Pump

77-85 (35-39)

Used Belt

Alternator

104-123 (47-56)

A/C Compressor

97-112 (44-51)

Power Steering Pump

66-74 (30-34)

Wear Limit

Alternator

59 (27)

A/C Compressor

55 (25)

Power Steering Pump

55 (25)

(1)

Measure tension using Tension Gauge (49 9200 020), or equivalent.

(2)

Used on for less than 5 minutes.



1997 Mazda MX-5 Miata

1994-98 ENGINE COOLING Specifications & Drive Belt Routing - B2300, B2500, B3000, B4000, Millenia, MPV, MX-5

Miata & Protege
