Mazda MX-5 Miata (1997+). Manual - part 63





1994-98 ENGINE COOLING

Specifications & Drive Belt Routing - B2300, B2500, B3000, B4000, Millenia, MPV, MX-5 Miata &

Protege

APPLICATION

Information presented in this article applies to the following years and models. See YEAR & MODEL
APPLICATION
 .

YEAR & MODEL APPLICATION

ADJUSTMENTS

B4000 & MILLENIA (2.3L)

Years

Model

1997

B2300

1997

B4000

1998

B2500, B3000 & B4000

1997-98

Millenia

1997-98

MPV

1994-97

MX-5 Miata

1995-98

Protege

NOTE:

If a new belt is used, adjust belt deflection at midpoint of new belt specification.

NOTE:

"B" Series Pickup and Millenia 2.3L are equipped with serpentine belts that are
automatically adjusted by tensioner. Millenia is equipped with 2 serpentine belts
(alternator and power steering pump). Replace belts if tensioner indicates belt
is out of adjustment range. See Fig. 1 - Fig. 3 . DO NOT apply belt dressing to
serpentine belt.



1997 Mazda MX-5 Miata

1994-98 ENGINE COOLING Specifications & Drive Belt Routing - B2300, B2500, B3000, B4000, Millenia, MPV, MX-5

Miata & Protege





1997 Mazda MX-5 Miata

1994-98 ENGINE COOLING Specifications & Drive Belt Routing - B2300, B2500, B3000, B4000, Millenia, MPV, MX-5

Miata & Protege

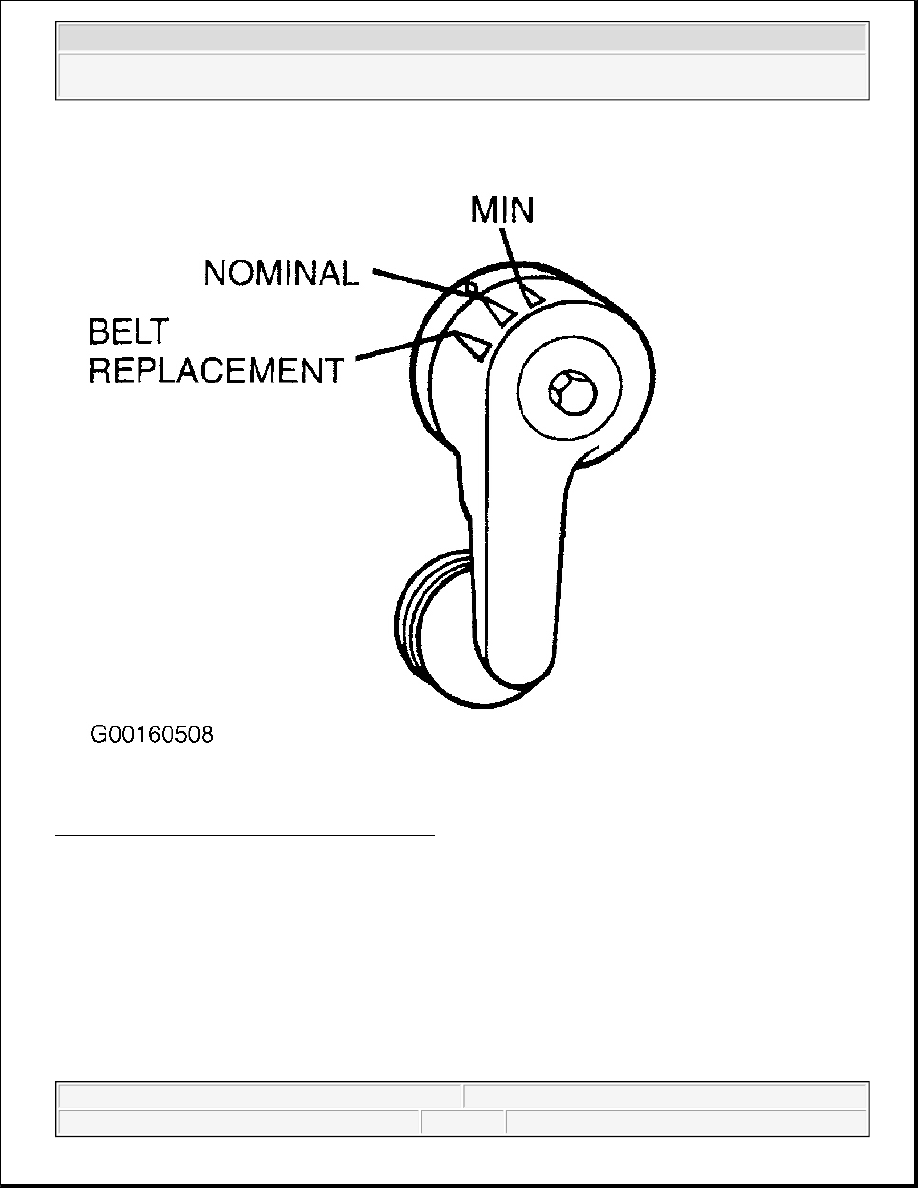

Fig. 1: Checking Serpentine Belt Tension (B4000)
Courtesy of MAZDA MOTORS CORP.



1997 Mazda MX-5 Miata

1994-98 ENGINE COOLING Specifications & Drive Belt Routing - B2300, B2500, B3000, B4000, Millenia, MPV, MX-5

Miata & Protege



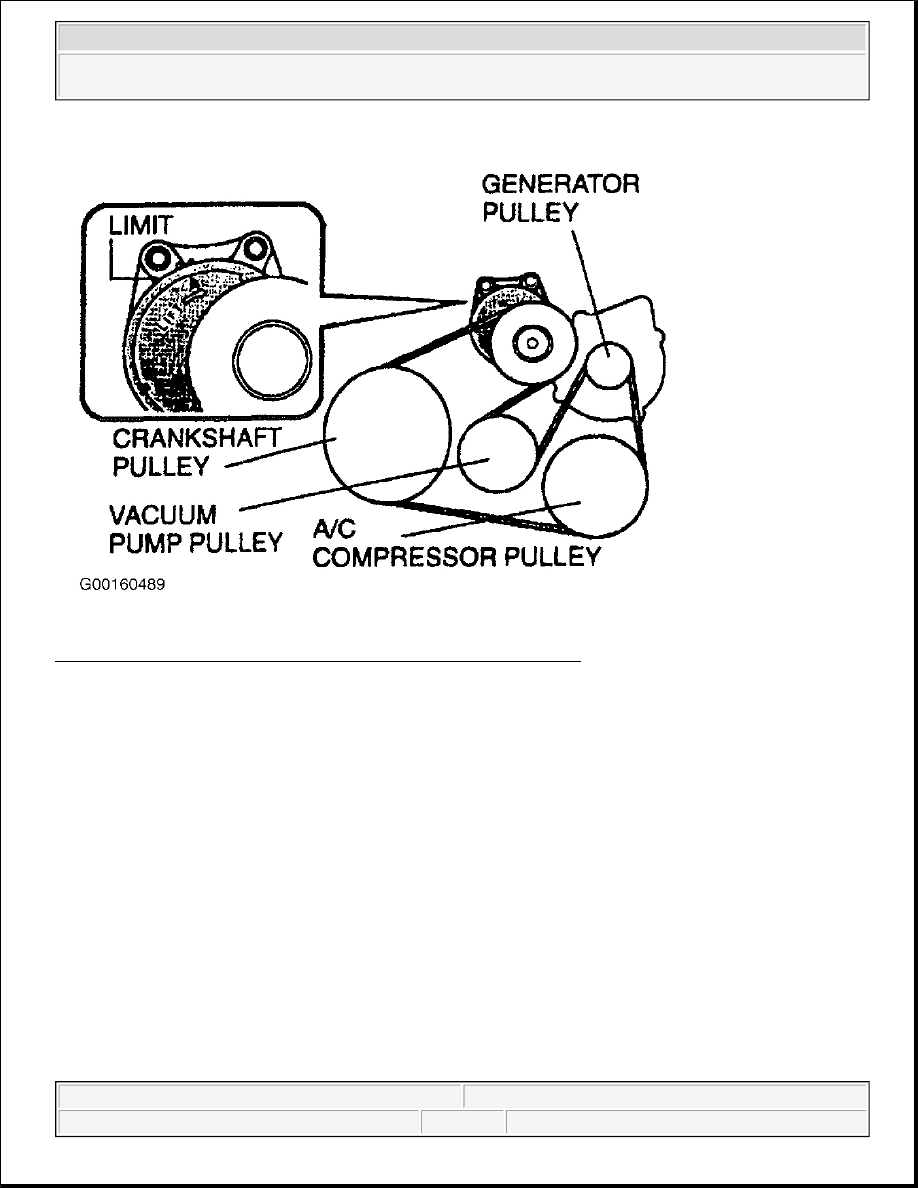

Fig. 2: Checking Alternator Serpentine Belt Tension (Millenia, 2.3L)
Courtesy of MAZDA MOTORS CORP.



1997 Mazda MX-5 Miata

1994-98 ENGINE COOLING Specifications & Drive Belt Routing - B2300, B2500, B3000, B4000, Millenia, MPV, MX-5

Miata & Protege

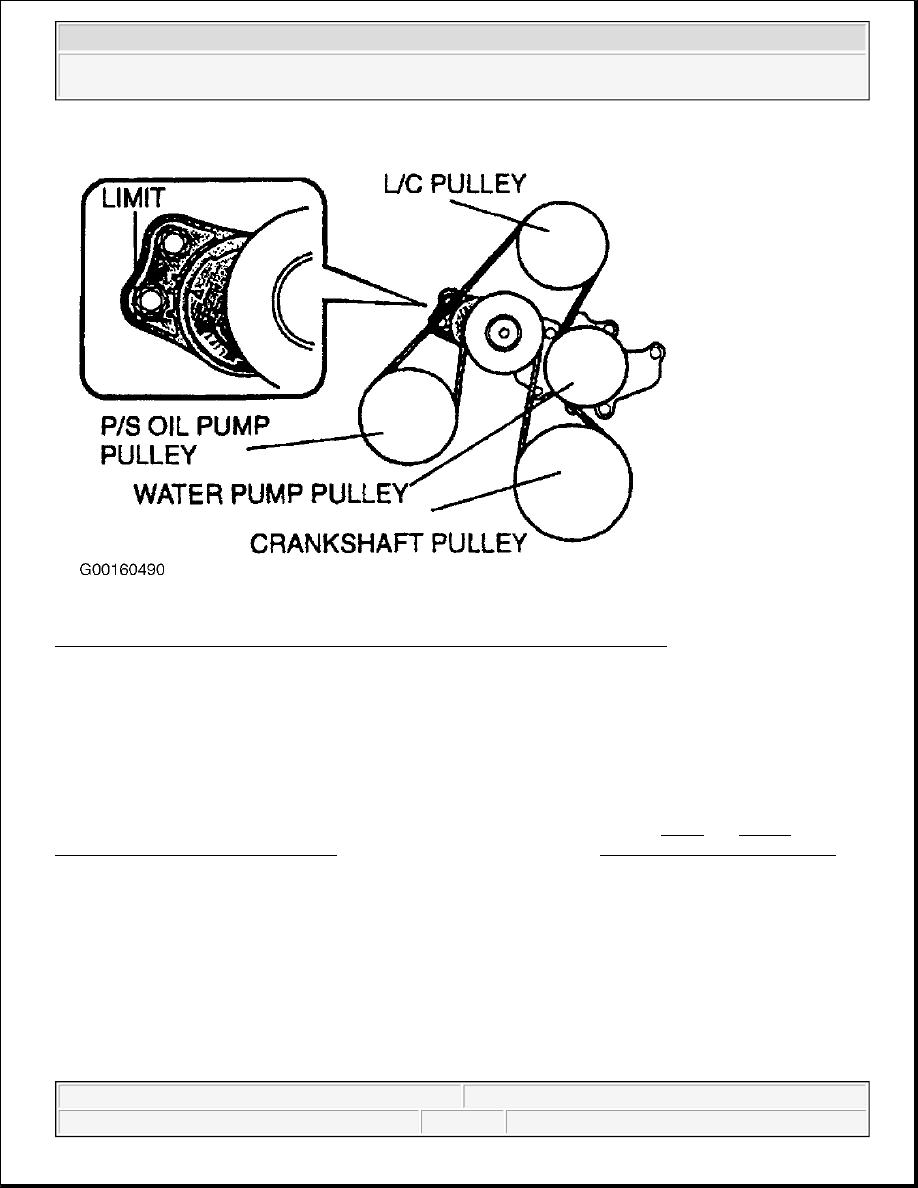

Fig. 3: Checking Power Steering Pump Serpentine Belt Tension (Millenia, 2.3L)
Courtesy of MAZDA MOTORS CORP.

MILLENIA

Alternator (2.5L)

Loosen idler pulley locknut and adjust belt deflection by turning adjusting bolt. See Fig. 4 and Fig. 19 . See
ADJUSTMENT SPECIFICATIONS . Tighten bolts to specification. See TORQUE SPECIFICATIONS .

NOTE:

If a new belt is used, adjust belt deflection at midpoint of new belt specification.



1997 Mazda MX-5 Miata

1994-98 ENGINE COOLING Specifications & Drive Belt Routing - B2300, B2500, B3000, B4000, Millenia, MPV, MX-5

Miata & Protege
