INTERIOR TRIM

09–17–1

09–17

09–17

INTERIOR TRIM

INTERIOR TRIM OUTLINE . . . . . . . . . . .  09–17–1

INTERIOR TRIM

STRUCTURAL VIEW . . . . . . . . . . . . . . . 09–17–1

End of Toc

INTERIOR TRIM OUTLINE

E5U091755000N01

• The center panel unit with integrated audio and climate control units, is located at the center of the dashboard

panel. This improves functionality and gives a unified appearance.

• Various storage spaces have been added.

End Of Sie

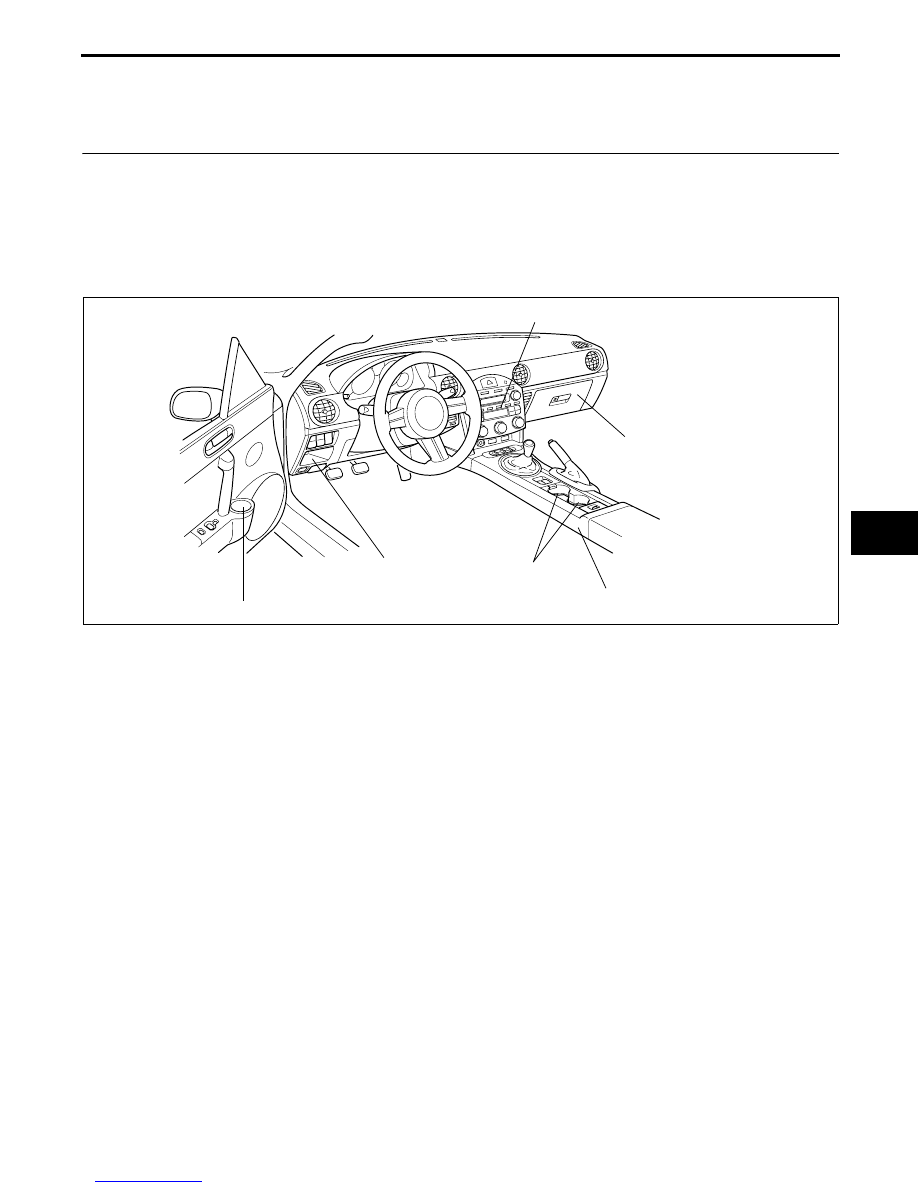

INTERIOR TRIM STRUCTURAL VIEW

E5U091755000N02

End Of Sie

CONSOLE

GLOVE COMPARTMENT

CENTER PANEL UNIT

CUP HOLDER

BOTTLE HOLDER

STORAGE
COMPARTMENT

E5U917ZS5000

LIGHTING SYSTEMS

09–18–1

09–18

09–18

LIGHTING SYSTEMS

LIGHTING SYSTEMS OUTLINE . . . . . . .  09–18–1
LIGHTING SYSTEMS

SPECIFICATION . . . . . . . . . . . . . . . . . .  09–18–1

LIGHTING SYSTEMS

STRUCTURAL VIEW  . . . . . . . . . . . . . .  09–18–2

FRONT COMBINATION LIGHT

CONSTRUCTION  . . . . . . . . . . . . . . . . .  09–18–3

Projector-type Headlight  . . . . . . . . . . .  09–18–3

DISCHARGE HEADLIGHT OUTLINE. . .  09–18–3
DISCHARGE HEADLIGHT

STRUCTURAL VIEW  . . . . . . . . . . . . . .  09–18–4

DISCHARGE HEADLIGHT

OPERATION  . . . . . . . . . . . . . . . . . . . . .  09–18–4

DISCHARGE HEADLIGHT CONTROL

MODULE FUNCTION  . . . . . . . . . . . . . .  09–18–4

Abnormal Input Detection Function . . .  09–18–4
Abnormal Output Detection

Function . . . . . . . . . . . . . . . . . . . . . . .  09–18–5

DISCHARGE HEADLIGHT

CONTROL MODULE
CONSTRUCTION/OPERATION . . . . . . . 09–18–5

HIGH-MOUNT BRAKE LIGHT

CONSTRUCTION . . . . . . . . . . . . . . . . . . 09–18–5

REAR COMBINATION LIGHT

CONSTRUCTION . . . . . . . . . . . . . . . . . . 09–18–6

LICENSE PLATE LIGHT

CONSTRUCTION . . . . . . . . . . . . . . . . . . 09–18–6

DRL SYSTEM OUTLINE  . . . . . . . . . . . . . 09–18–6
DRL SYSTEM OPERATION . . . . . . . . . . . 09–18–6
DRL SYSTEM WIRING DIAGRAM. . . . . . 09–18–7
IGNITION KEY ILLUMINATION

FUNCTION . . . . . . . . . . . . . . . . . . . . . . . 09–18–8

IGNITION KEY ILLUMINATION

OPERATION . . . . . . . . . . . . . . . . . . . . . . 09–18–8

Illumination Condition . . . . . . . . . . . . . . 09–18–8
Cancel Condition. . . . . . . . . . . . . . . . . . 09–18–8

End of Toc

LIGHTING SYSTEMS OUTLINE

E5U091800000N01

• Headlights with built-in front turn and parking lights adopted

• Projector type headlights (low-beam) adopted

• Front fog lights adopted (Located in front bumper)

• Stepped reflectors adopted for rear combination lights

• Discharge headlights (low-beam) that illuminate a wide area adopted

• Ignition key illumination that illuminates the ignition key slot adopted

End Of Sie

LIGHTING SYSTEMS SPECIFICATION

E5U091800000N02

End Of Sie

Item

Specifications

Exterior light bulb capacity

(W)

Headlight bulb (High-beam)

65

× 2

Discharge headlight bulb (low-beam)

35

× 2

Halogen headlight bulb (low-beam)

55

× 2

Parking light bulb

5

× 2

Front fog light bulb

55

× 2

Front turn light bulb

21

× 2

Front side marker light bulb

5

× 2

Brake/taillight bulb

21/5

× 2

Rear turn light bulb

21

× 2

Back-up light bulb

18

× 2

License plate light bulb

5

× 1

High-mount brake light bulb (LED)

1

Interior light bulb capacity

(W)

Map light bulb

10

× 1

Trunk compartment light bulb

8

× 1

Ignition key illumination bulb

1.4

× 1

LIGHTING SYSTEMS

09–18–2

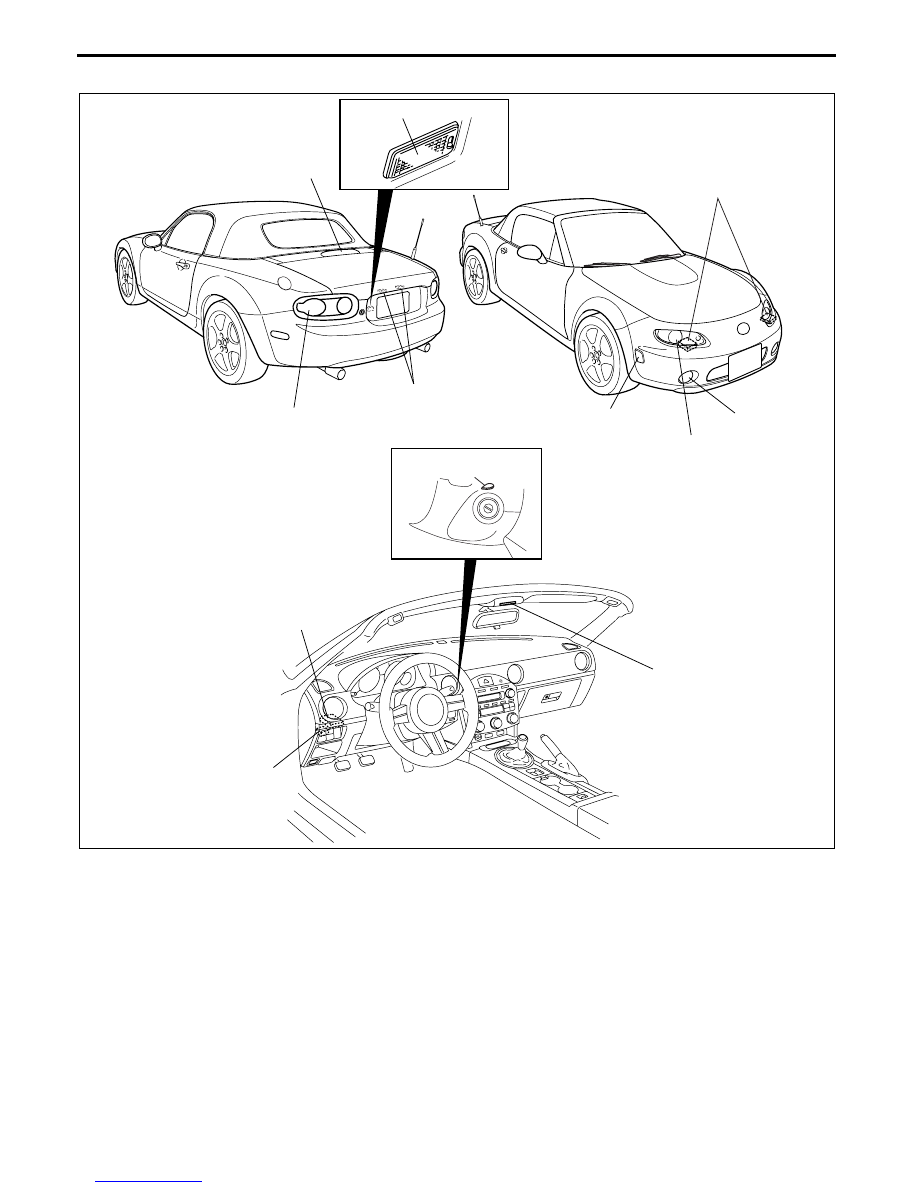

LIGHTING SYSTEMS STRUCTURAL VIEW

E5U091800000N03

End Of Sie

FRONT COMBINATION LIGHT

DISCHARGE HEADLIGHT
CONTROL MODULE

MAP LIGHT

DRL CONTROL MODULE

FLASHER CONTROL MODULE

FRONT FOG LIGHT

FRONT SIDE MARKER LIGHT

HIGH-MOUNT
BRAKE LIGHT

LICENSE PLATE LIGHT

TRUNK COMPARTMENT LIGHT

REAR COMBINATION LIGHT

IGNITION KEY
ILLUMINATION

E5U918ZS5101
