06–00–1

06

STEERING

SECTION

06–00

Toc of SCT

OUTLINE . . . . . . . . . . . . . . . . . . 06-00

POWER STEERING . . . . . . . . .  06-14

Toc of SCT

06–00

OUTLINE

STEERING ABBREVIATION . . . . . . . . . . 06–00–1
STEERING FEATURES . . . . . . . . . . . . . . 06–00–1

STEERING SPECIFICATIONS  . . . . . . . .  06–00–1

End of Toc

STEERING ABBREVIATION

E5U060000000N01

End Of Sie

STEERING FEATURES

E5U060000000N02

End Of Sie

STEERING SPECIFICATIONS

E5U060000000N03

*

1

: When fluid reservoir is at maximum volume.

End Of Sie

AT

Automatic transmission

ATF

Automatic transmission fluid

MT

Manual transmission

Improved handling stability

• Engine speed sensing power steering adopted

Improved operability

• Steering shaft with a tilt mechanism adopted

Improved safety

• Steering shaft with an energy absorbing mechanism adopted

Item

Specification

Steering wheel

Outer diameter

(mm {in})

370 {14.6}

Lock-to-lock

(turns)

2.6

Steering gear
and linkage

Type

Rack-and-pinion

Rack stroke

(mm {in})

156.4 {6.157}

Steering column
and shaft

Shaft type

Collapsible

Joint type

2-cross joint

Amount of tilt

(mm {in})

32 {1.3}

Power steering
system

Power assist type

Engine speed sensing

Power steering
fluid

Type

ATF M-III or equivalent (e.g. Dexron

®

II)

Fluid capacity

*1



(approximate quantity)

1.19 {1.26, 1.05}

(L {US qt, Imp qt})

POWER STEERING

06–14–1

06–14

06–14

POWER STEERING

POWER STEERING OUTLINE . . . . . . . .  06–14–1
POWER STEERING STRUCTURAL

VIEW  . . . . . . . . . . . . . . . . . . . . . . . . . . .  06–14–1

STEERING GEAR AND LINKAGE

CONSTRUCTION  . . . . . . . . . . . . . . . . .  06–14–2

POWER STEERING OIL PUMP

CONSTRUCTION  . . . . . . . . . . . . . . . . .  06–14–2

STEERING SHAFT

CONSTRUCTION . . . . . . . . . . . . . . . . . . 06–14–2

ENERGY ABSORBING SYSTEM

CONSTRUCTION / OPERATION . . . . . . 06–14–3

Construction  . . . . . . . . . . . . . . . . . . . . . 06–14–3
Operation  . . . . . . . . . . . . . . . . . . . . . . . 06–14–3

End of Toc

POWER STEERING OUTLINE

E5U061400000N01

• With the adoption of an engine speed sensing power steering mechanism, handling stability has been

improved.

• With the adoption, for all vehicles, of a steering column with a tilt mechanism, operability has been improved.

• With the adoption of a steering shaft with an energy absorbing mechanism, safety has been improved.

End Of Sie

POWER STEERING STRUCTURAL VIEW

E5U061400000N02

End Of Sie

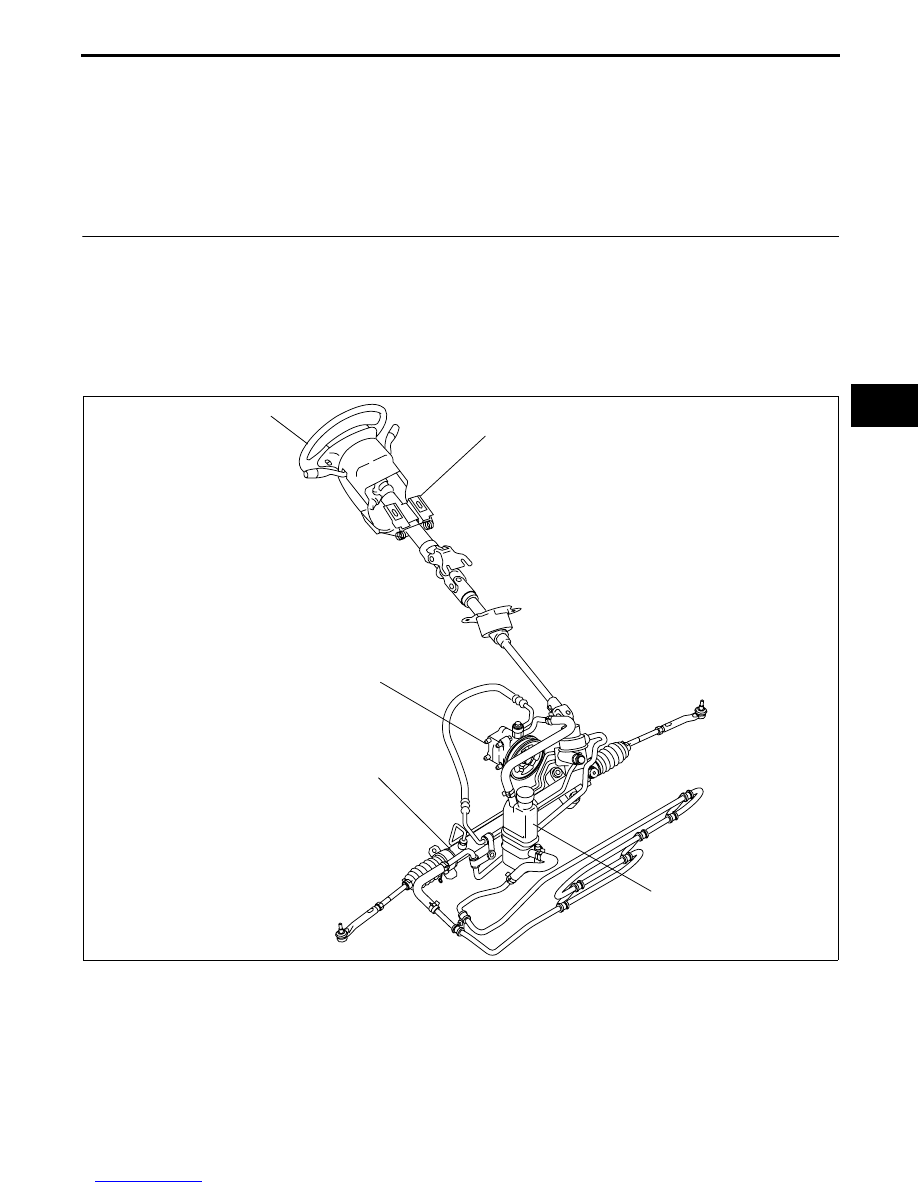

STEERING GEAR

POWER
STEERING
OIL PUMP

FLUID RESERVOIR

STEERING COLUMN AND SHAFT

STEERING WHEEL

E5U614ZS5001

POWER STEERING

06–14–2

STEERING GEAR AND LINKAGE CONSTRUCTION

E5U061432960N01

• A size and weight reduced rack and pinion system steering gear has been adopted.

• Heightened support rigidity has been achieved due to the integration of the steering gear mounts (two

locations) and gear housing, improving response and steering stability.

• A check valve equipped to the power steering fluid intake port prevents the power steering fluid from flowing

back as a result of road surface resistance. Due to this, kickback from the road surface is reduced.

End Of Sie

POWER STEERING OIL PUMP CONSTRUCTION

E5U061432650N01

• A size and weight-reduced vane-type oil pump

has been adopted.

End Of Sie

STEERING SHAFT CONSTRUCTION

E5U061432010N02

• Due to the adoption of a tilt mechanism for the steering shaft on all vehicles, operability has been improved.

• The tilt mechanism has an up-and-down movement range of 32 mm {1.3 in} and can be adjusted, without

steps, to anywhere in this range.

End Of Sie

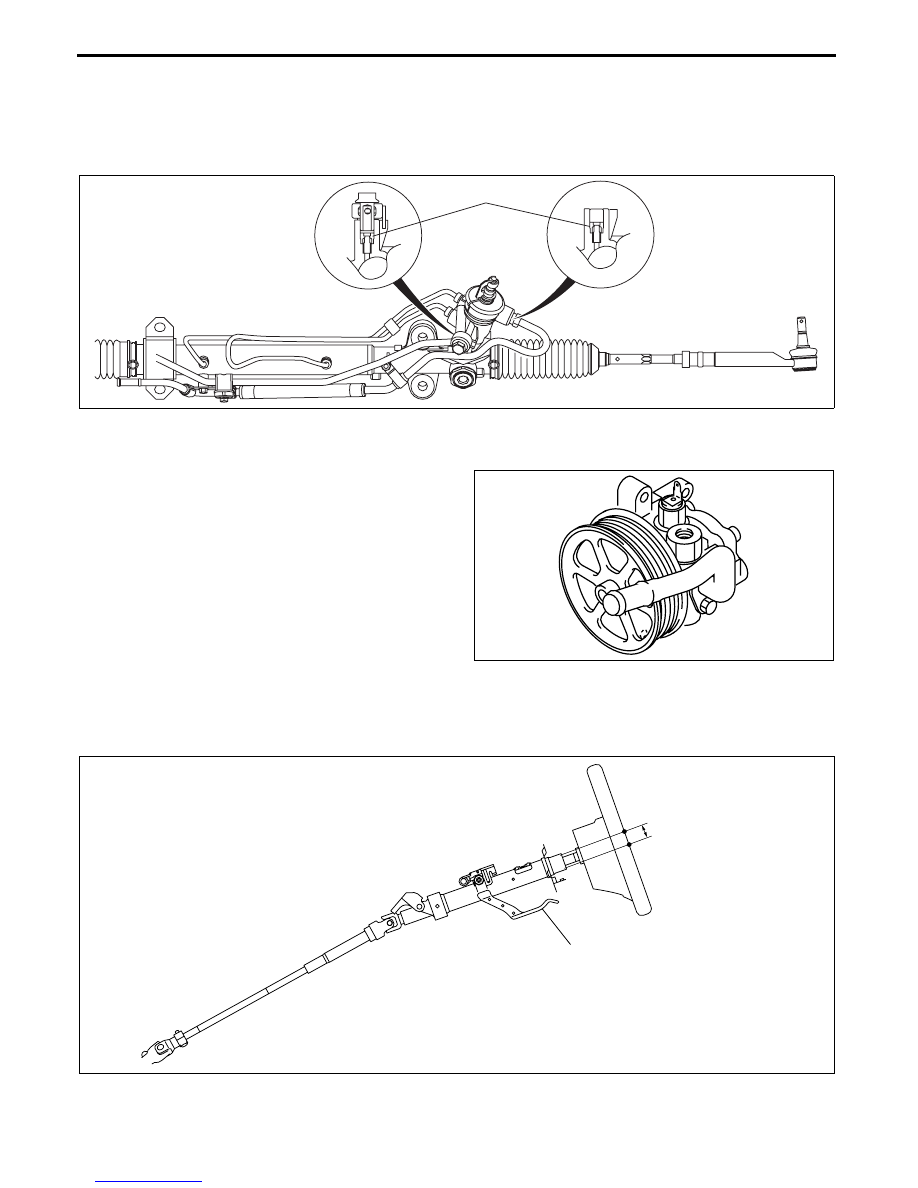

CHECK VALVE

E5U614ZS5002

E5U614ZS5005

AMOUNT OF TILT
 32 mm {1.3 in}

TILT LEVER

E5U614ZS5003
