Система отключения надувной подушки безопасности пассажира

•

Система PAD (Passenger Airbag Deactivation = отключение надувной подушки
безопасности пассажира) управляется вручную водителем. Эта система отключает
переднюю надувную подушку безопасности, преднатяжитель ремня безопасности
и боковую надувную подушку безопасности спереди со стороны пассажира.


ПРИМЕЧАНИЕ:     Надувные подушки безопасности бокового занавеса нельзя

отключить, потому что они также защищают  сидящих сзади пассажиров.



•

Система устанавливается на заводе на модели RX-8 (SE) и может быть встроена в
качестве усовершенствования в автомобили Mazda2 (DY) и Mazda3 (BK). Система
состоит из переключателя PAD и световой сигнализации PAD.


ПРИМЕЧАНИЕ:     Отключение без необходимости компонентов системы SRS со

стороны пассажира опасно. Если такие компоненты отключены, система SRS
больше не будет защищать пассажира. Последствиями этого могут быть
тяжёлые травмы или даже смерть. За исключением случая установки на
пассажирское сиденье детского сиденья, никогда не ставьте переключатель
отключения надувной подушки безопасности в положение OFF. Водитель будет
нести ответственность за намеренное использование переключателя PAD.



•

В следующем описании рассматривается система PAD в автомобилях Mazda3
(BK).

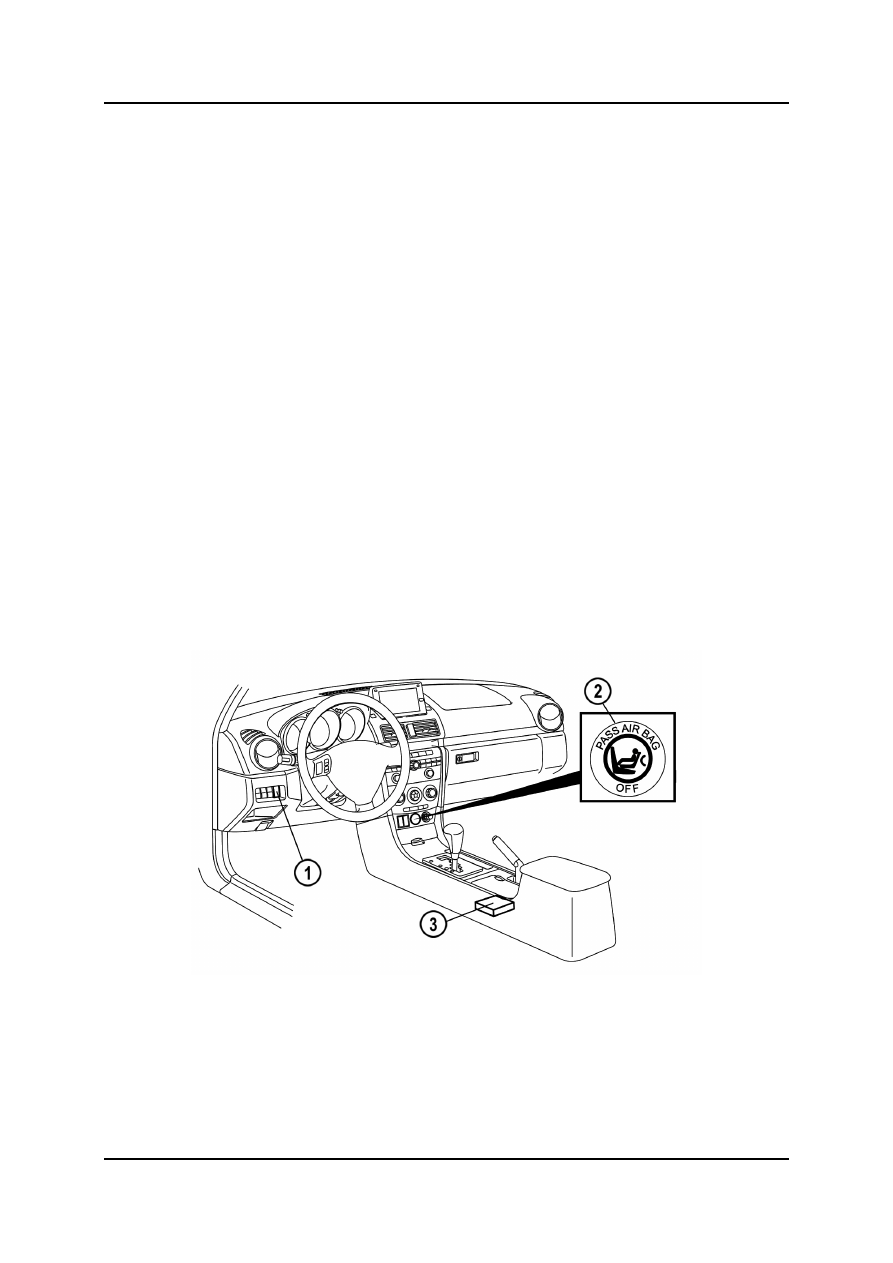

1003_143



1

Переключатель PAD

3

Модуль SAS

2

Световая сигнализация PAD





Комплектующие

Система подушек и ремней безопасности



02-48 Curriculum

Training

•

Переключателем PAD можно управлять с помощью ключа зажигания. В
зависимости от установки переключателя к земле подключаются разные выводы
модуля SAS. На основании этой информации модуль SAS принимает решение,
следует ли включить или отключить компоненты SRS со стороны пассажира. Когда
переключатель находится в положении “Passenger Airbag Off” (Надувная подушка
безопасности пассажира отключена), световая сигнализация PAD будет гореть
непрерывно и модуль SAS не будет приводить в действие сопутствующие
компоненты, даже если автомобиль попадёт в серьёзную аварию.

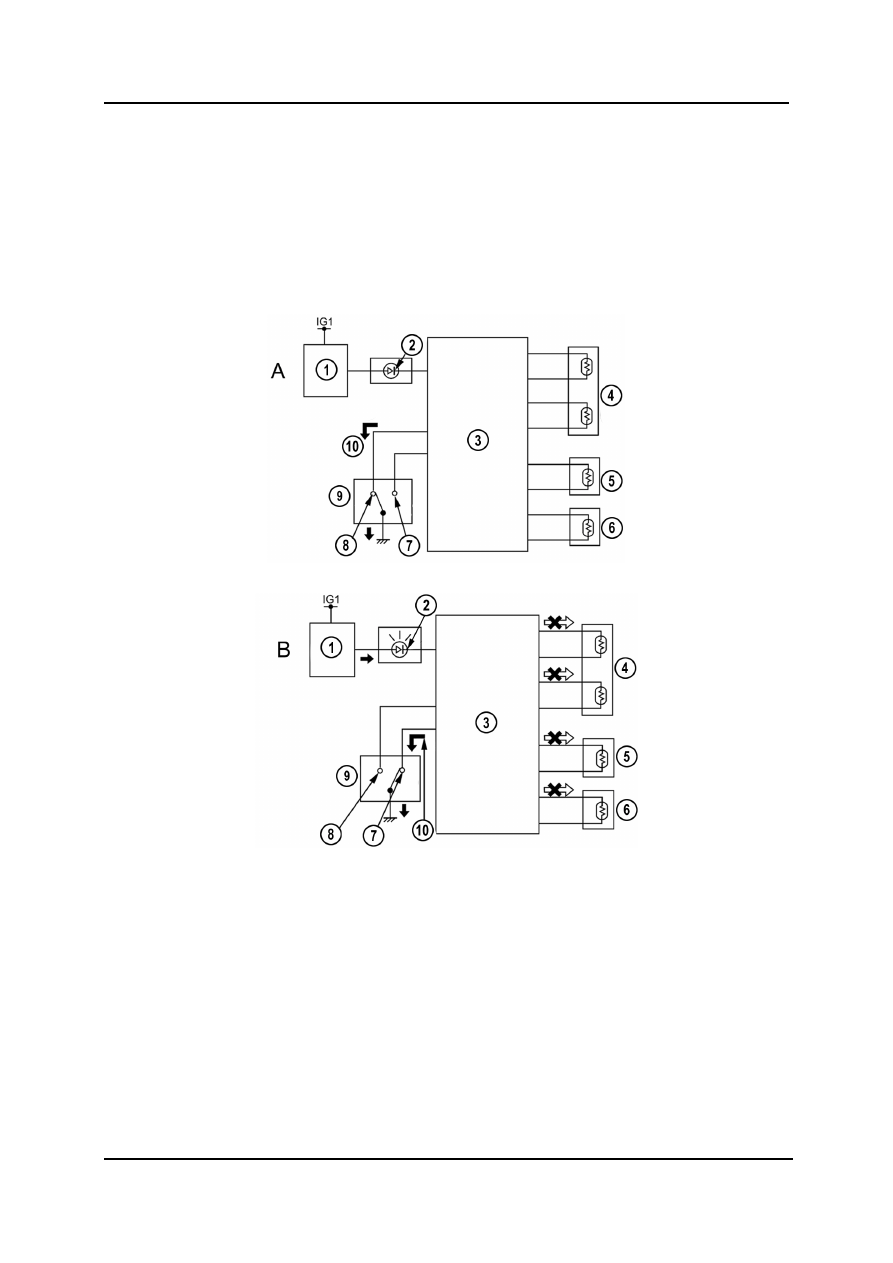

1003_144-A





1003_144-B



A

Переключатель PAD находится в

4

Передняя надувная подушка



положении “PASS AIRBAG ON”



безопасности (со стороны пассажира)



(Надувная подушка безопасности

5

Боковая надувная подушка



пассажира включена)

безопасности (со стороны пассажира)

B

Переключатель PAD находится в

6

Преднатяжитель ремня безопасности



положении „PASS AIRBAG OFF“



(со стороны пассажира)



(Надувная подушка безопасности

7

Положение PASS AIRBAG OFF



пассажира отключена) 8

Положение PASS AIRBAG ON

1

Коробка соединений для пассажира 9

Переключатель PAD

2

световая сигнализация PAD

10

Ток на землю

3

Модуль SAS







Система подушек и ремней безопасности

Комплектующие

02-49

Установка PAD в качестве модернизации

•

Если клиент хочет установить переключатель PAD, то его можно поставить в
качестве усовершенствования. Необходимые детали можно заказать для модели
Mazda2 (в виде комплекта) и для модели Mazda3 (отдельные комплектующие
детали).


ПРИМЕЧАНИЕ:     При установке переключателя PAD в качестве усовершенствования

всегда соблюдайте законодательные требования своей страны.



•

При установке переключателя PAD в автомобиль Mazda2 работайте в
соответствии с SI (Service Information = информация по обслуживанию) L004/03.

–

Установите переключатель PAD

–

Установите световую сигнализацию PAD

–

Установите кабели электропроводки (только для Mazda2)

–

Выполните настройку модуля SAS с помощью WDS

–

Объясните клиенту принцип работы системы PAD.

–

Клиент должен подписать заявление о том, что он согласен на установку
переключателя PAD и что принцип работы системы PAD был ему полностью
разъяснён.

–

Вручите одну копию заявления клиенту, а экземпляр оригинала положите в
надёжное место.


ПРИМЕЧАНИЕ:     Согласно законодательству EU по защите интересов потребителей

местное представительство обязано хранить подписанное заявление в течение
10 лет.


ПРИМЕЧАНИЕ:     После установки переключателя PAD следует внести

соответствующую информацию в формуляр автомобиля.

Комплектующие

Система подушек и ремней безопасности



02-50 Curriculum

Training

Системы классификации сидящих в автомобиле

Система обнаружения присутствия пассажиров

•

PODS (Passenger Occupancy Detection System = система обнаружения присутствия
пассажиров) управляется автоматически модулем SAS. Она отключает переднюю
надувную подушку безопасности, преднатяжитель ремня безопасности и боковую
надувную подушку безопасности, если на сиденье действует нагрузка ниже
указанного предела (примерно 12 кг) или если оно занято специальным детским
сиденьем компании Mazda, имеющим встроенный приёмопередатчик.


ПРИМЕЧАНИЕ:     Надувные подушки безопасности боковых занавесей отключить

нельзя, потому что они защищают и сидящих сзади пассажиров.



•

Система состоит из матрицы чувствительных элементов с модулем управления
(помещены в подушку сиденья) и световой сигнализации PAD.

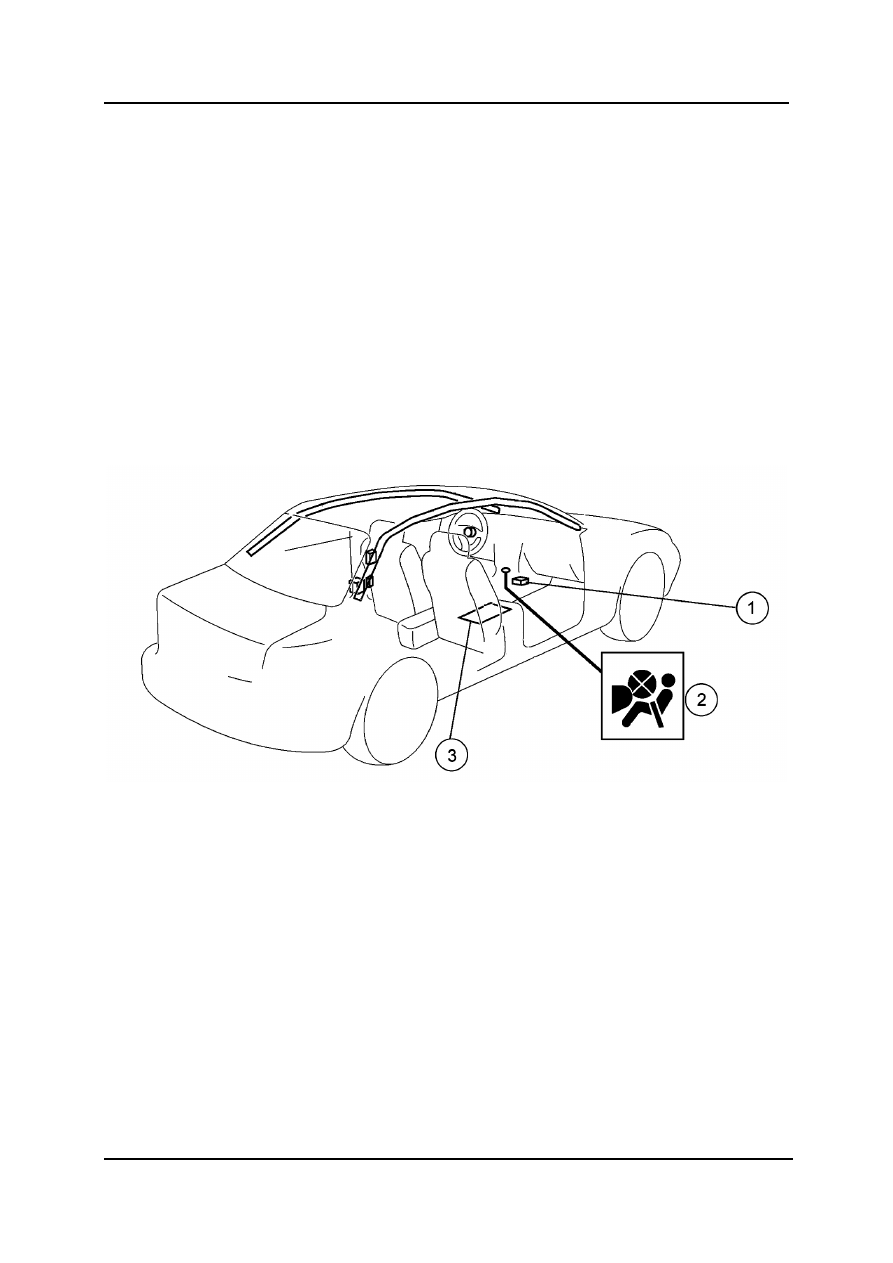

1003_145



1

Модуль SAS

3

Датчик присутствия пассажиров

2

Световая сигнализация PAD
