Преднатяжитель ремня безопасности в замке

•

Тросовый преднатяжитель ремня безопасности встроен в замок ремня
безопасности.

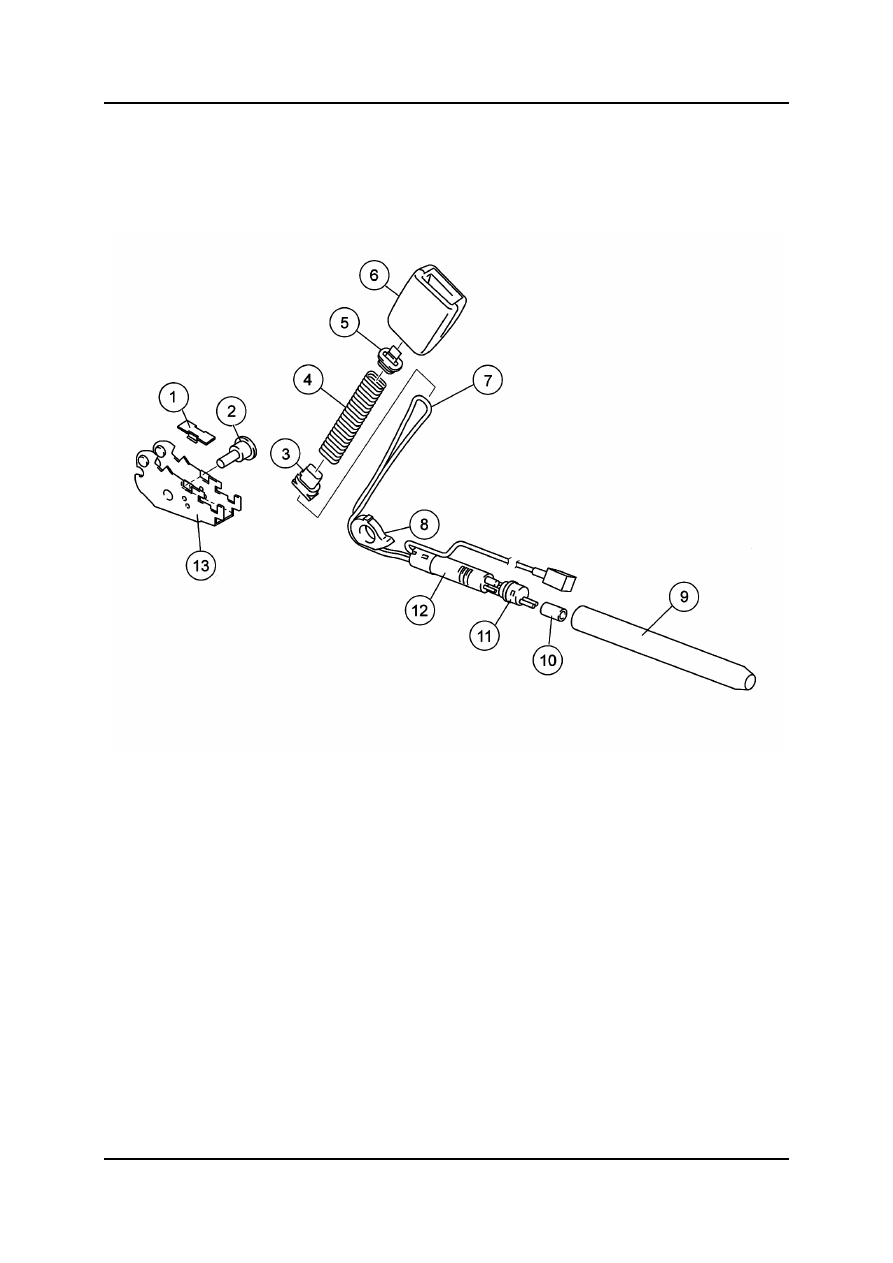

1003_139



1

Крышка 8

Упор

2

Винт с заплечиком над головкой 9

Трубка

3

Направляющая троса кронштейна

10

Переходная муфта давления

4

Гофрированная трубка

11

Поршень

5

Направляющая троса замка

12

Газогенератор

6

Замок ремня безопасности

13

Кронштейн

7

Стальной трос







Комплектующие

Система подушек и ремней безопасности



02-44 Curriculum

Training

•

Когда преднатяжитель приводится в действие  по сигналу от модуля SAS,
газогенератор вырабатывает газообразные продукты горения.

•

Расширяющийся газ толкает поршень внутри трубки, вытягивая стальной трос.
Поэтому замок, прикреплённый к тросу, также оттягивается и устраняет слабину
ремня безопасности.

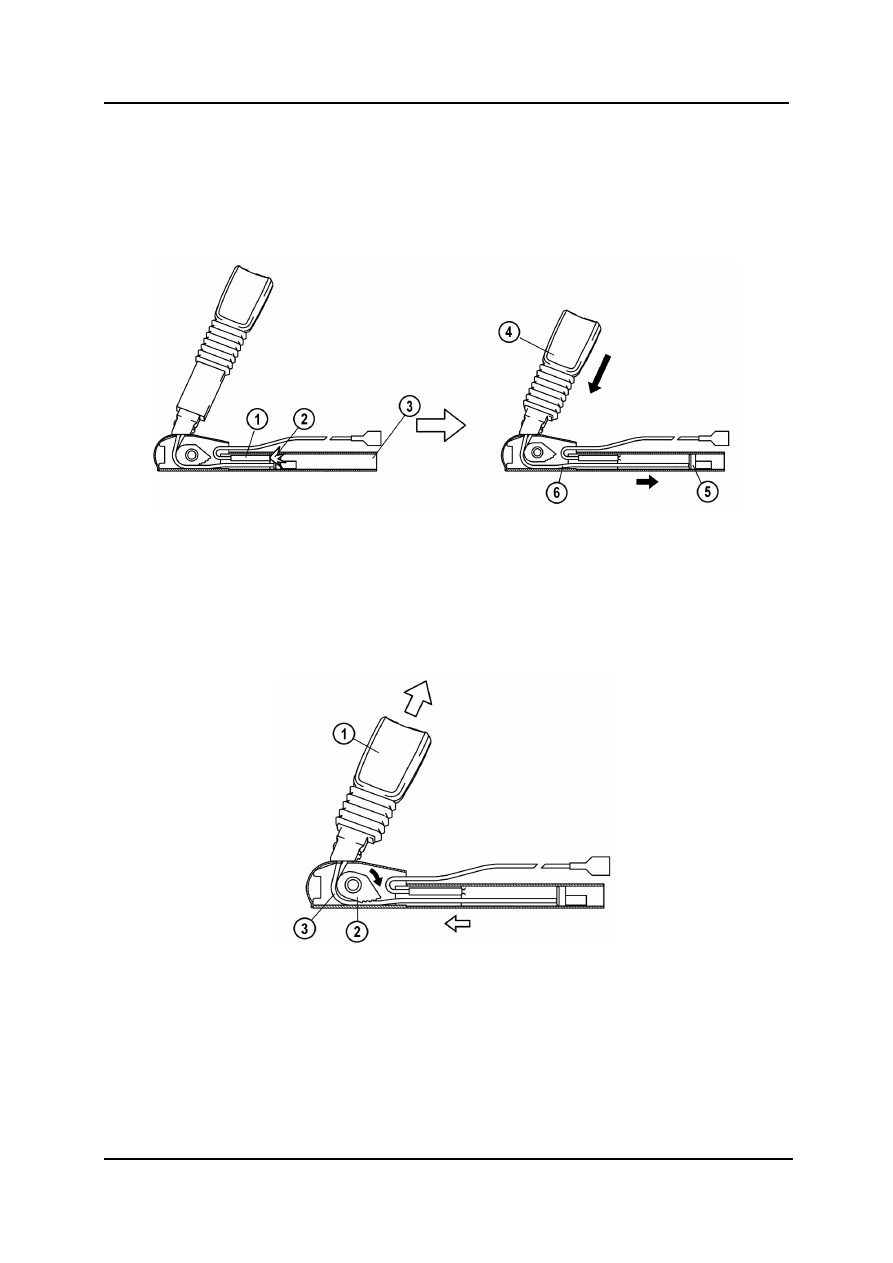

1003_140



1

Газогенератор 4

Замок ремня безопасности

2

Газообразный продукт горения 5

Поршень

3

Трубка 6

Стальной трос



•

Чтобы удержать сидящего в автомобиле человека после приведения в действие
преднатяжителя ремня безопасности, стальной трос зажимается упором, который
блокирует замок в этом положении.



1003_141



1

Замок ремня безопасности 3

Стальной трос

2

Упор








Система подушек и ремней безопасности

Комплектующие

02-45

Ограничитель усилия ремня безопасности

•

Ремни безопасности, имеющие преднатяжители, обычно оснащаются механизмом
ограничения усилия ремня безопасности, чтобы снизить риск травм грудной клетки
в случае аварии.

•

Ограничитель усилия ремня безопасности встроен в устройство натяжения ремня
безопасности и состоит из торсиона, который подключает направляющий барабан
к соединительной чашке.

•

Когда соединительная чашка блокируется (благодаря работе ELR) и к ремню
прикладывается значительное усилие, которое может вызвать дальнейшее
травмирование области грудной клетки, торсион крутится и берёт на себя
перегрузку грудной клетки.


ПРИМЕЧАНИЕ:     Ремень безопасности следует заменить после приведения в

действие преднатяжителя ремня (даже если он замкового типа) или после
срабатывания ограничителя ремня безопасности.

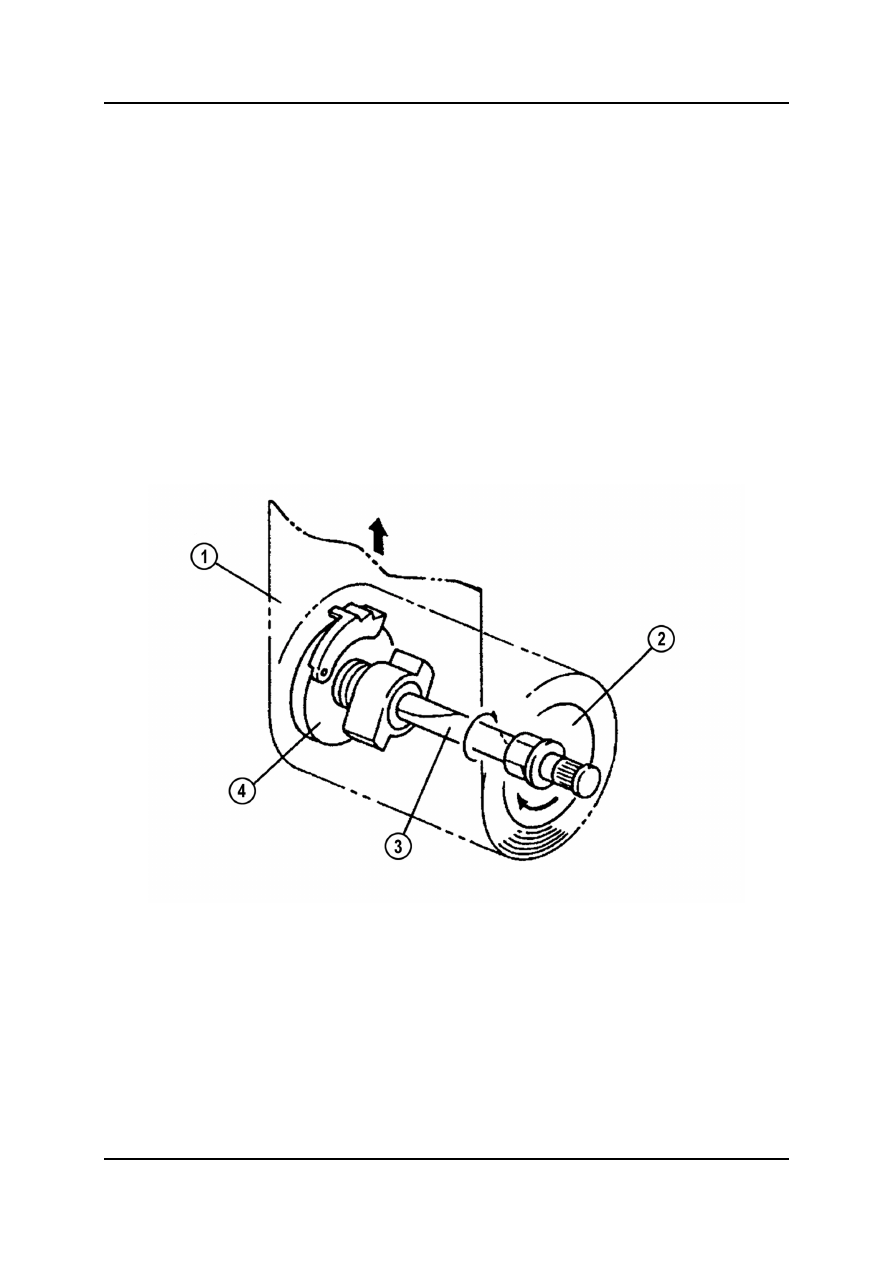

1003_142



1

Ремень безопасности 3

Торсион

2

Направляющий барабан 4

Соединительная чашка

Комплектующие

Система подушек и ремней безопасности



02-46 Curriculum

Training

Проверка ремня безопасности

•

Если автомобиль побывал в аварии, во время которой сработал ограничитель
усилия ремня безопасности, то в процессе этого ремень и анкерное крепление
сильно тёрлись друг о друга, оставляя следы износа.

•

Для проверки ремня безопасности его нужно вытащить из натяжного устройства и
осмотреть на наличие следов истирания. Если можно увидеть или почувствовать
на ощупь какой-либо след истирания, ремень безопасности следует заменить
единым блоком.

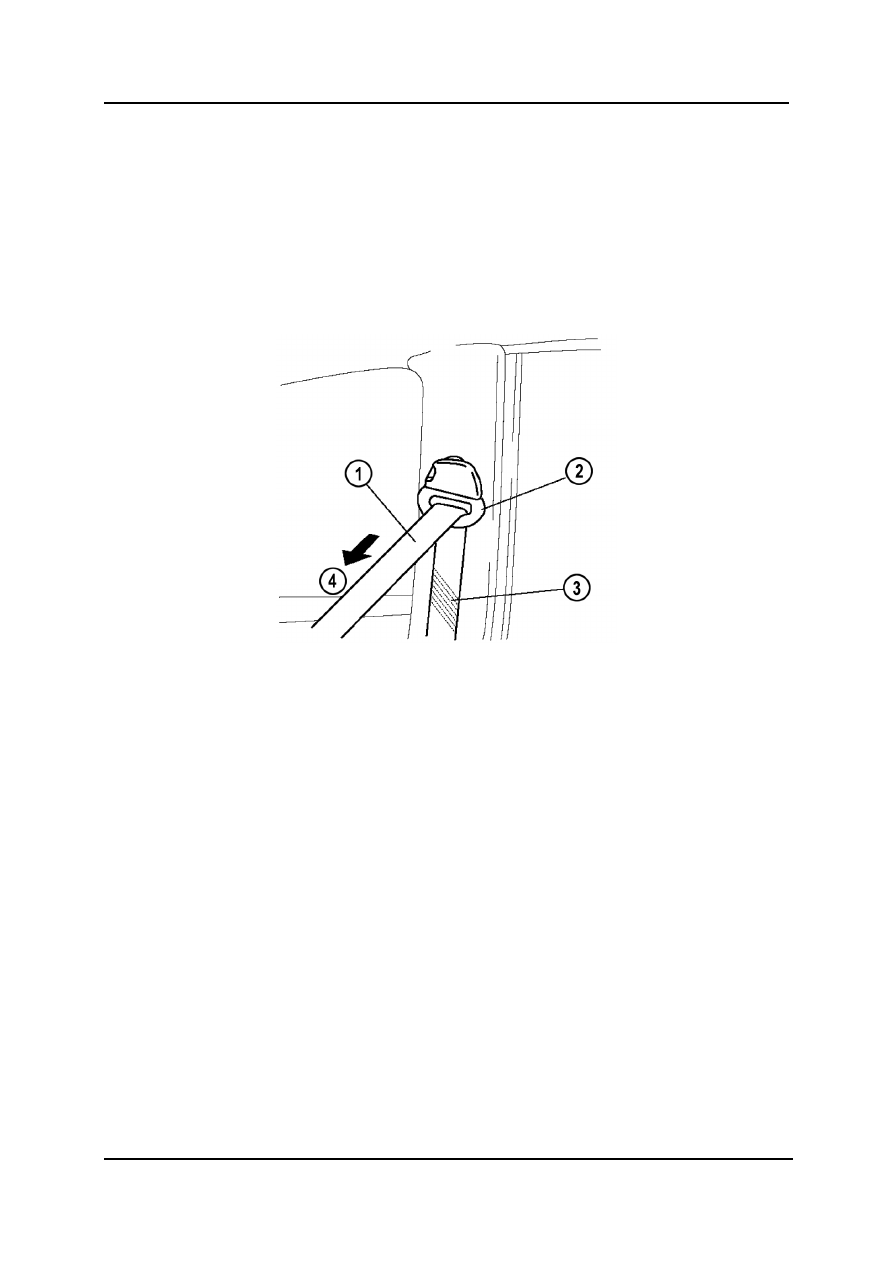

1003_170



1

Ремень безопасности 3

След истирания

2

Анкерное крепление 4

Вытащить
