Основы электрооборудования

Электрические схемы

Основные операции на экране (Схема системы подачи питания)

•

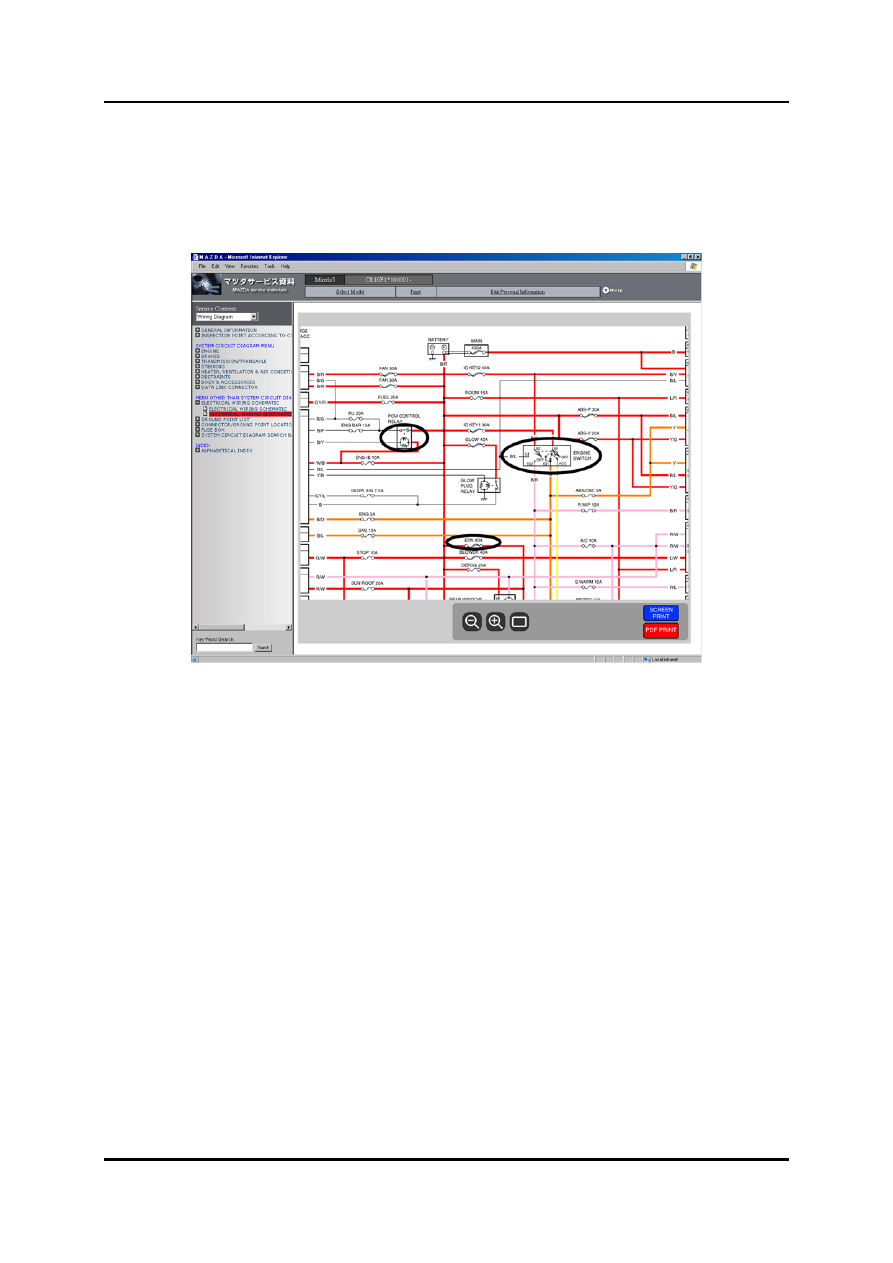

Щёлкните на схеме системы подачи питания выключатель зажигания, реле или
плавкий предохранитель, чтобы вызвать на экран ту электрическую схему, в
которой работает выбранная деталь.





L1004_05033

Электрические схемы

Основы электрооборудования

Увеличение/уменьшение масштаба

•

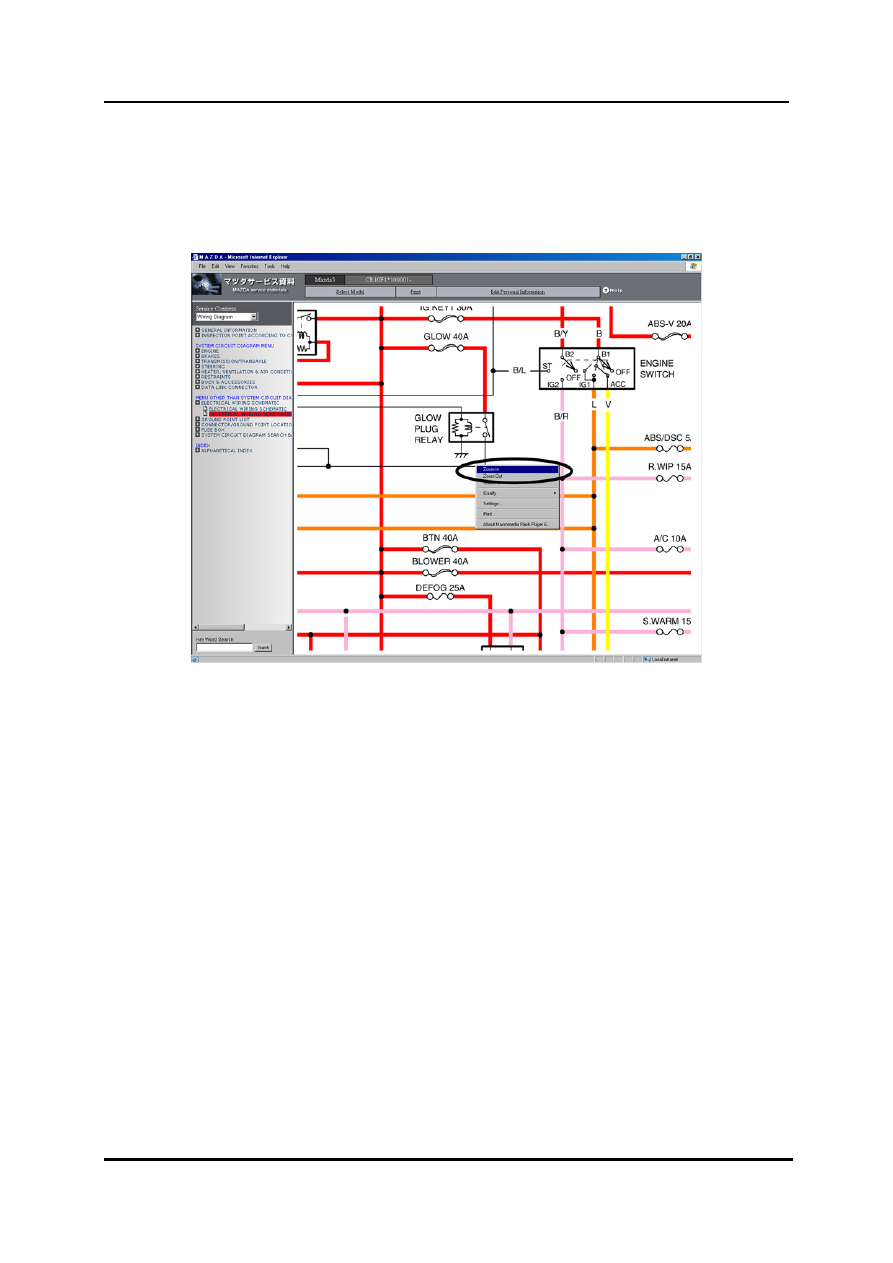

Щёлкните правой кнопкой мышки тот экран, масштаб которого Вы хотите
увеличить/уменьшить и выберите “Zoom-in” (Увеличить масштаб) или “Zoom-out”
(Уменьшить масштаб).





L1004_05034



05-38

Основы электрооборудования

Электрические схемы

•

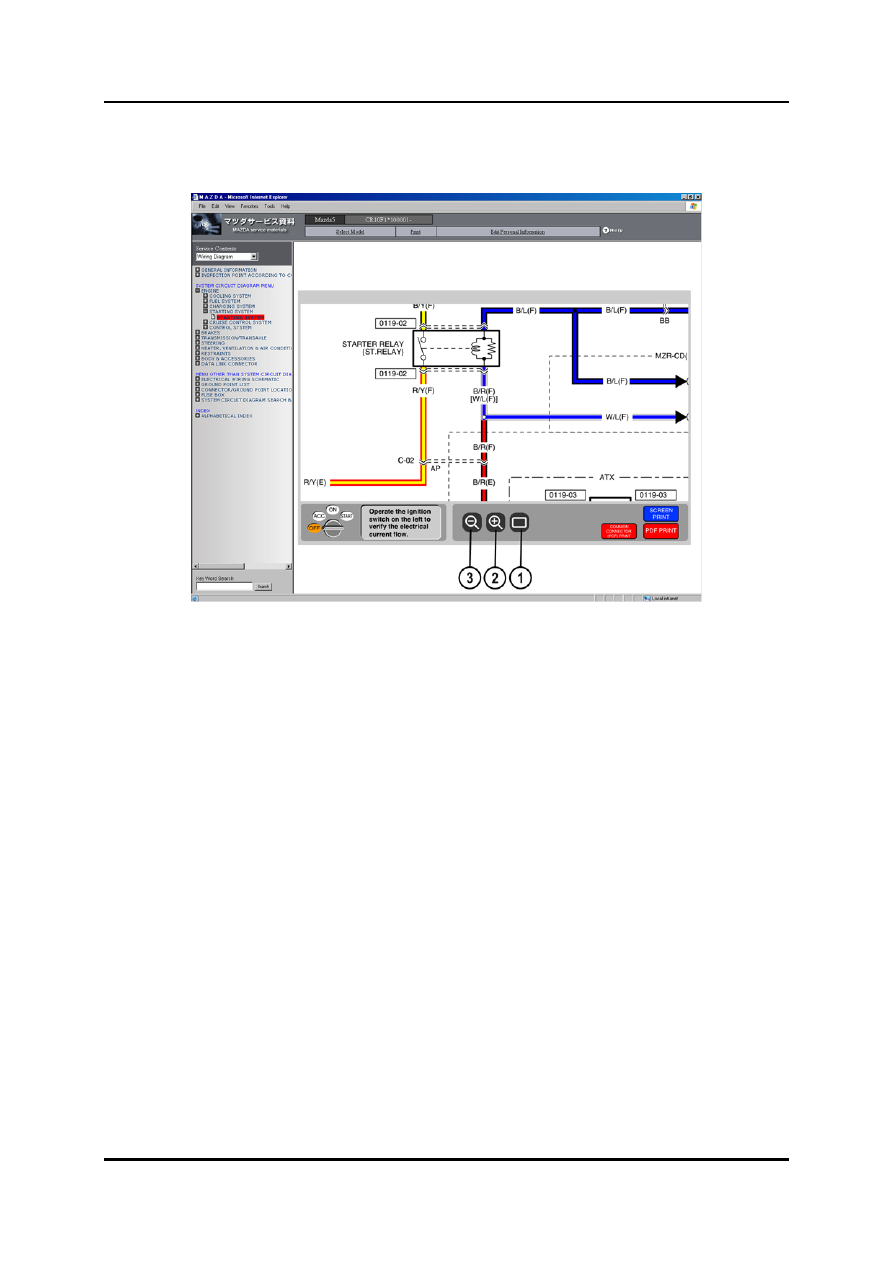

Используйте кнопки с (1) по (3) в нижней части, чтобы увеличить или уменьшить
масштаб изображения.





L1004_05035



1  Вернуться к исходному размеру 3

Уменьшить масштаб

2  Увеличить масштаб







Электрические схемы

Основы электрооборудования

Печать

•

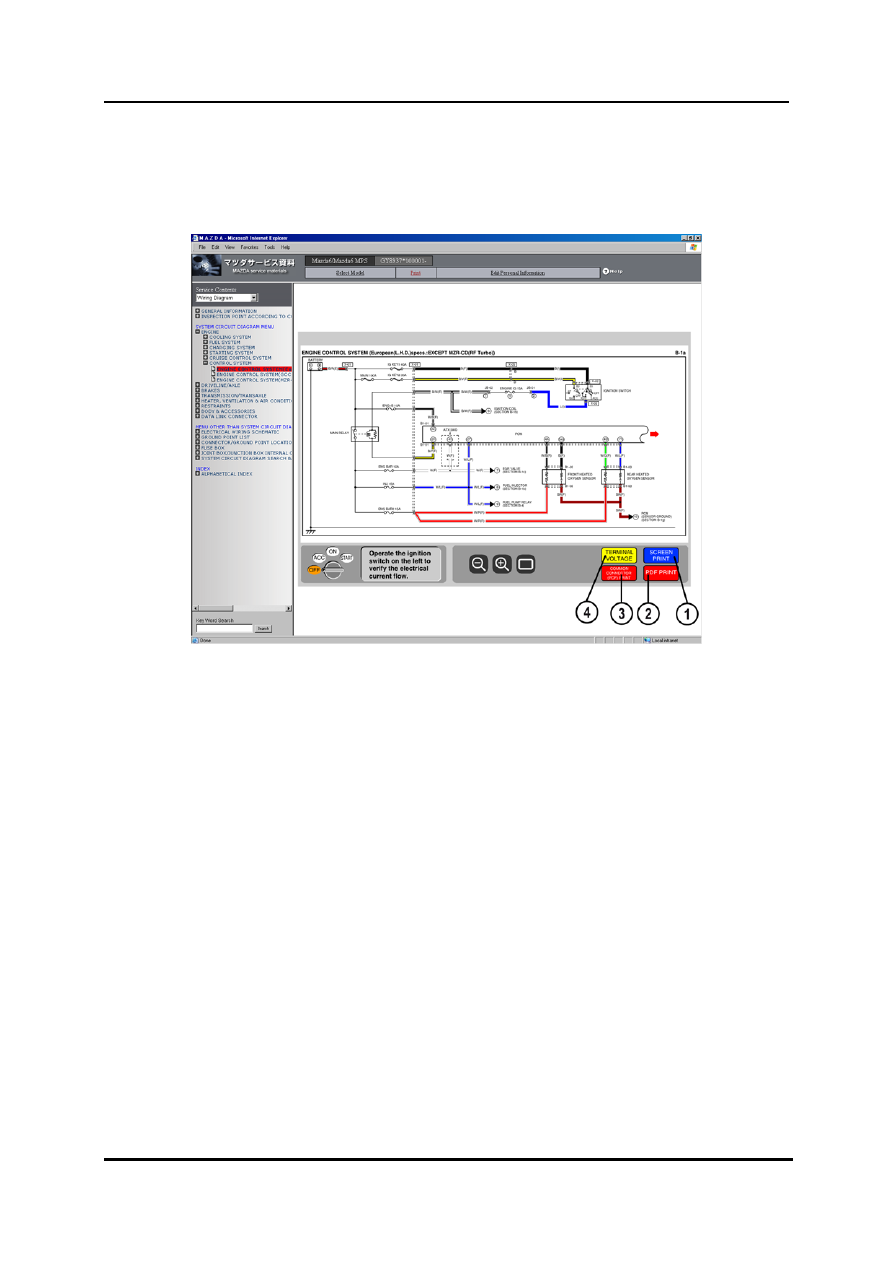

Кнопки с (1) по (4) в правой нижней части экрана можно использовать для печати в
соответствии с Вашими требованиями.





L1004_05036


1.  SCREEN PRINT (Печать экрана): Можно распечатать экран в точности так, как он

выглядит.

2. PDF PRINT (Печать Pdf): Электрические схемы, схемы разъёмов и размещения

соответствующего участка можно распечатать как файл формата PDF.

3.  COMMON CONNECTOR (PDF) PRINT (Печать общих разъёмов (PDF): Если

демонстрируемый экран содержит общие разъёмы, то можно распечатать таблицу
общих разъёмов в виде файла формата PDF.

4. TERMINAL VOLTAGE (Напряжение на выводах): Открывает файл формата PDF,

содержащий таблицу напряжений на выводах для соответствующей системы. Файл
можно распечатать.
