Mazda Роторный двигатель. Руководство - часть 27

с

УСТАНОВКА

Масляная Трубка

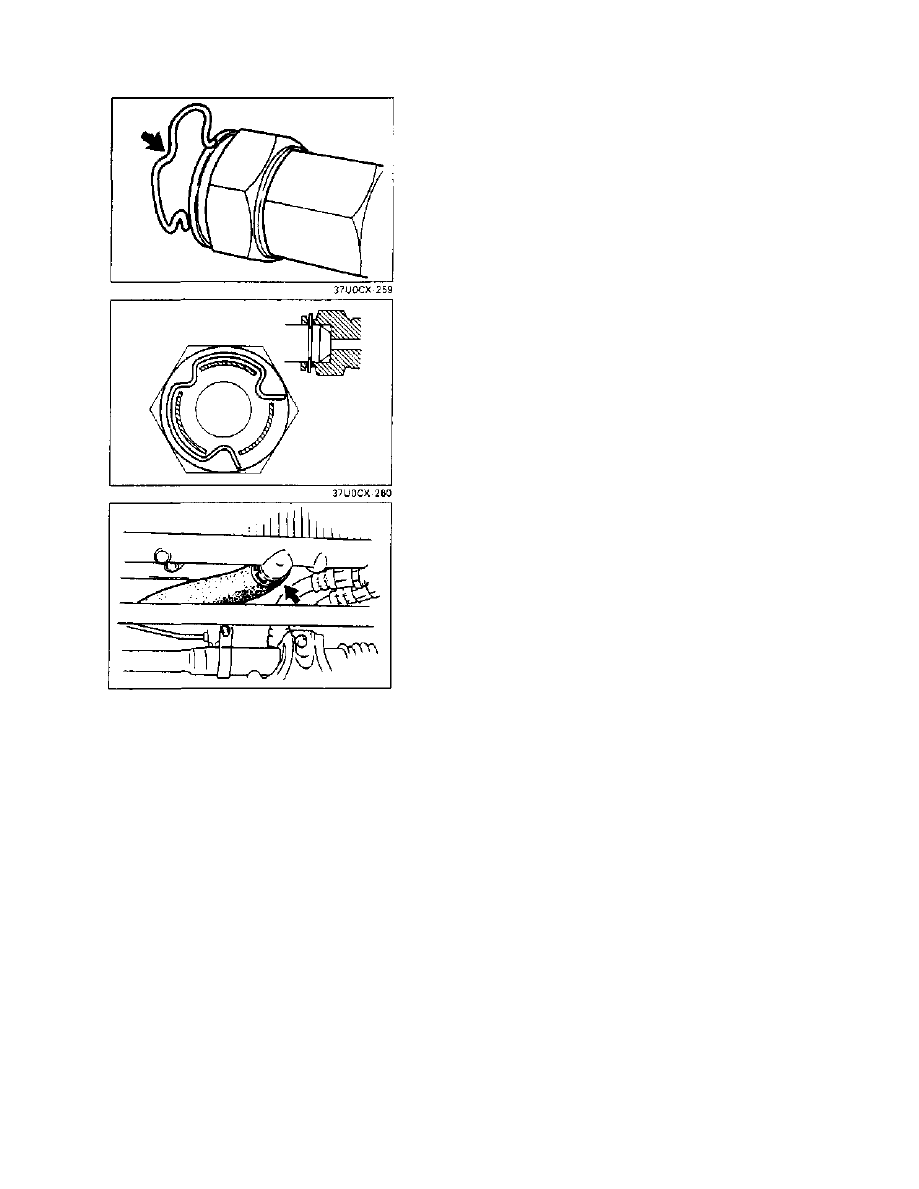

Соедините масляную трубку и установите

удерживающий зажим.

Предупреждение

• После соединения масляной трубки проверьте,

что она надежна заблокирована.

Шланг радиатора (нижний)

Соедините нижний шланг радиатора.

37UOCX-261

-106

УСТАНОВКА

С

ШагЗ

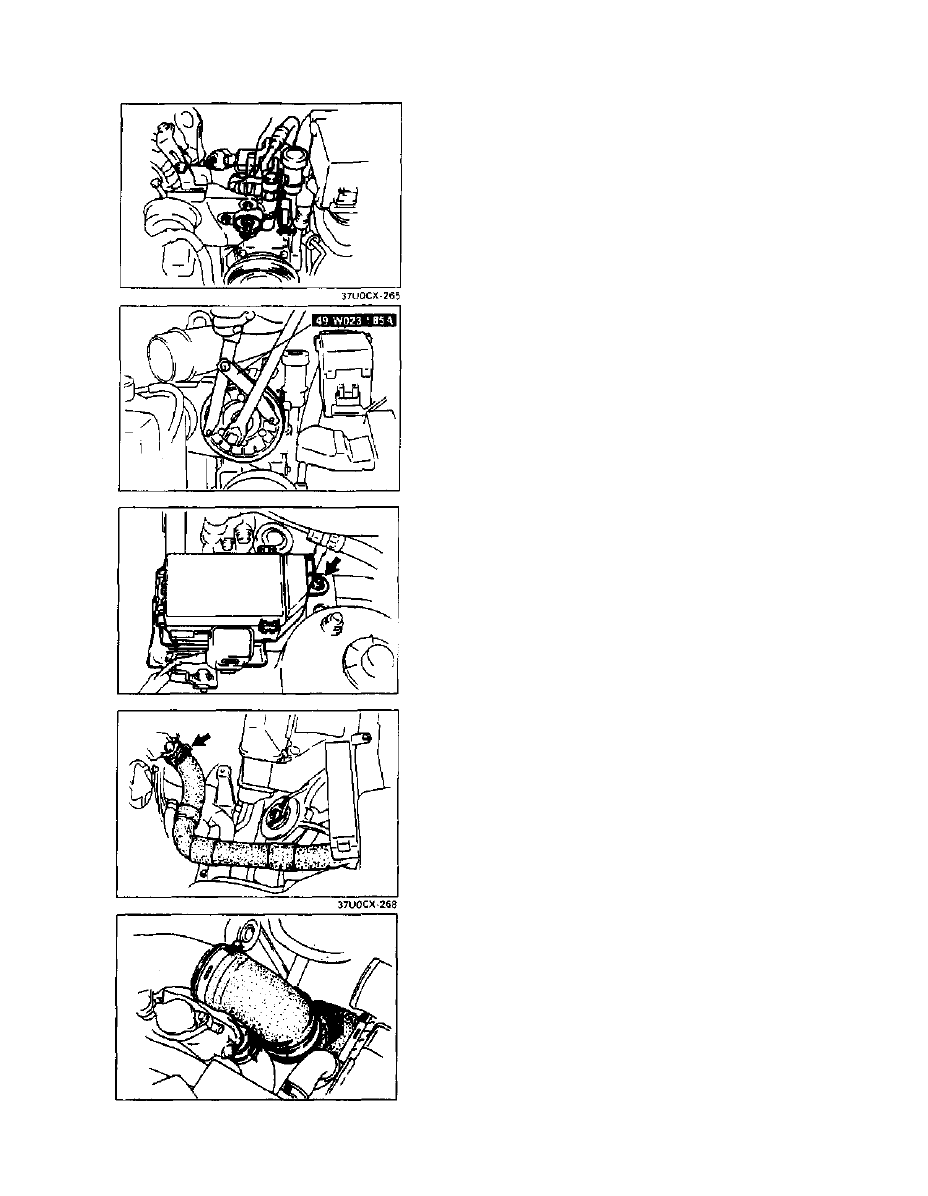

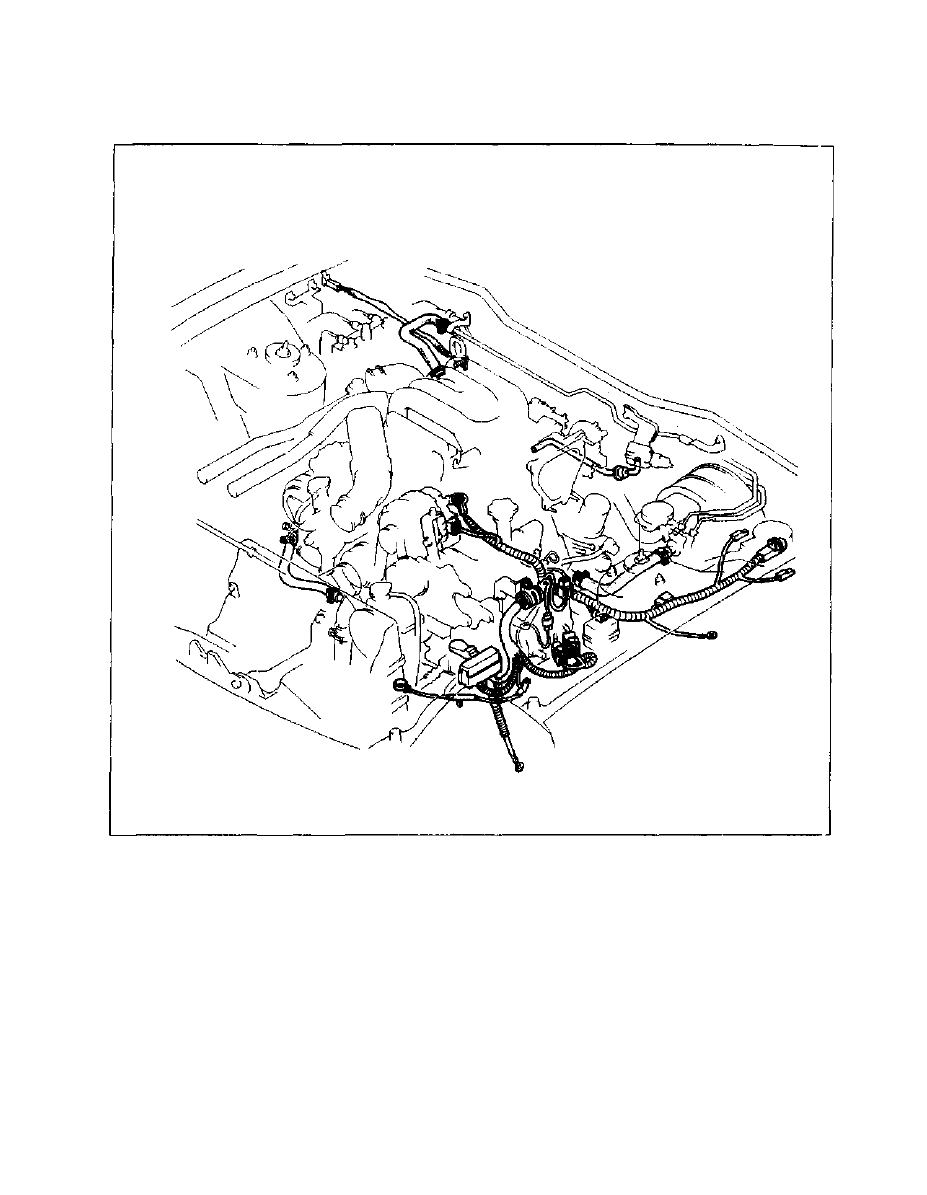

Соедините разъемы электропроводки и шланги, показанные на рисунке.

37UOCX-262

С-107

с

УСТАНОВКА

Шаг 4

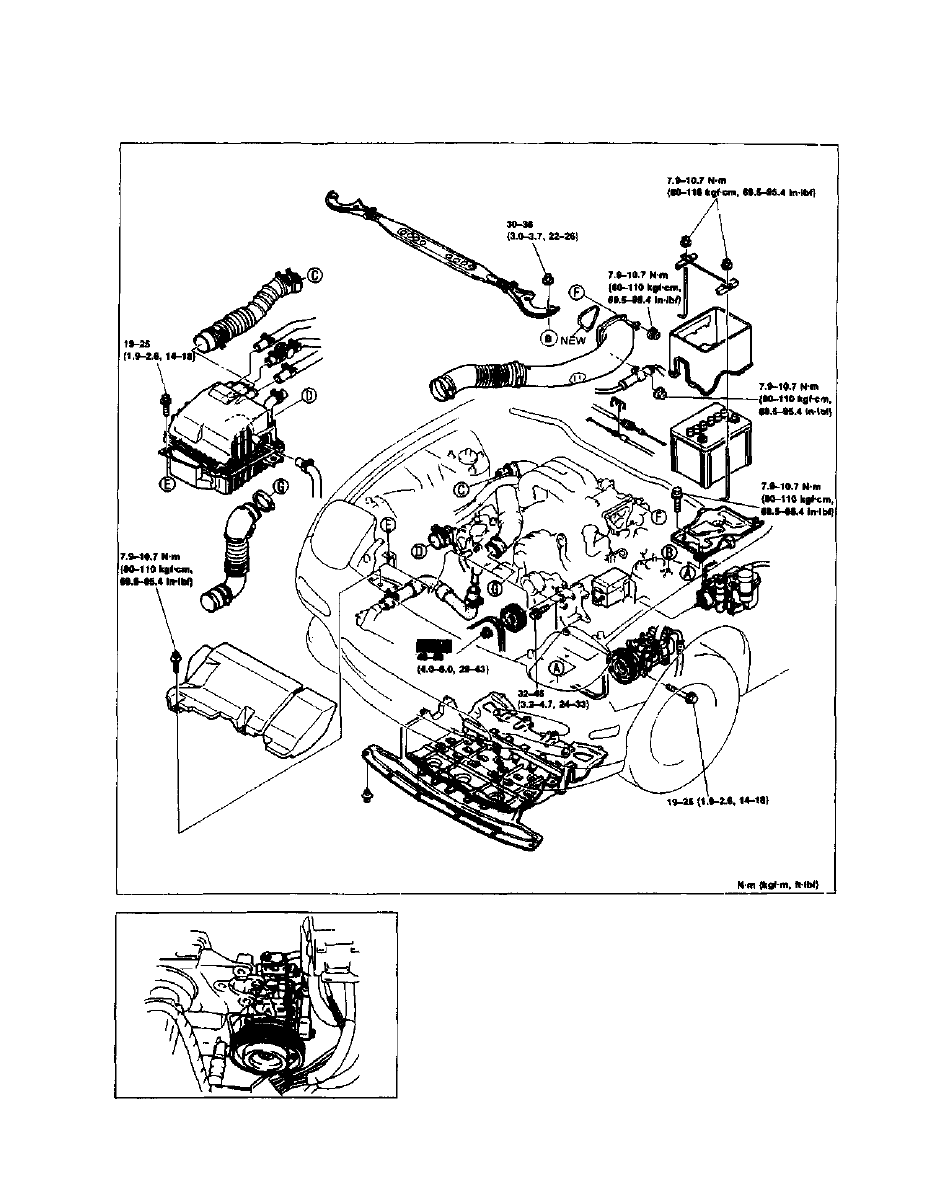

Спецификация моментов

37U0CX-253

А/С компрессор

Установите А/С компрессор на скобу.

Момент затяжки:

19-25 N-m {1.9-2.6 kgf-m, 14-18 ftlbf}

37U0CX-264

С-108

УСТАНОВКА

С

P/S масляный насос

1 .Установите масляный насос P/S на скобку.

Момент затяжки:

32-46 Nm {3.2-4.7 kgf-m, 24-33 ft Ibff}

2.Соедините разъем.

37U0CX-266

P/S шкив масляного насоса

1. Установите шкив масляного насоса на насос и немного

затяните гайку.

2. Затяните гайку шкива, удерживая шкив SST

Момент затяжки:

40-56 Nm {4.0-6.0 kgf-m, 29-43 ft-lbf}

Блок предохранителей

Установите блок предохранителей.

Момент затяжки:

7.9-10.7 Nm {80-110 kgf-cm, 69,5-95.4 inlbf}

37U0CX-267

Шланг радиатора (верхний)

Соедините верхний шланг радиатора.

Воздушный шланг

Соедините воздушный шланг.

37U0CX-269

С-109
