Mazda Роторный двигатель. Руководство - часть 15

с

ПРОВЕРКА /РЕМОНТ

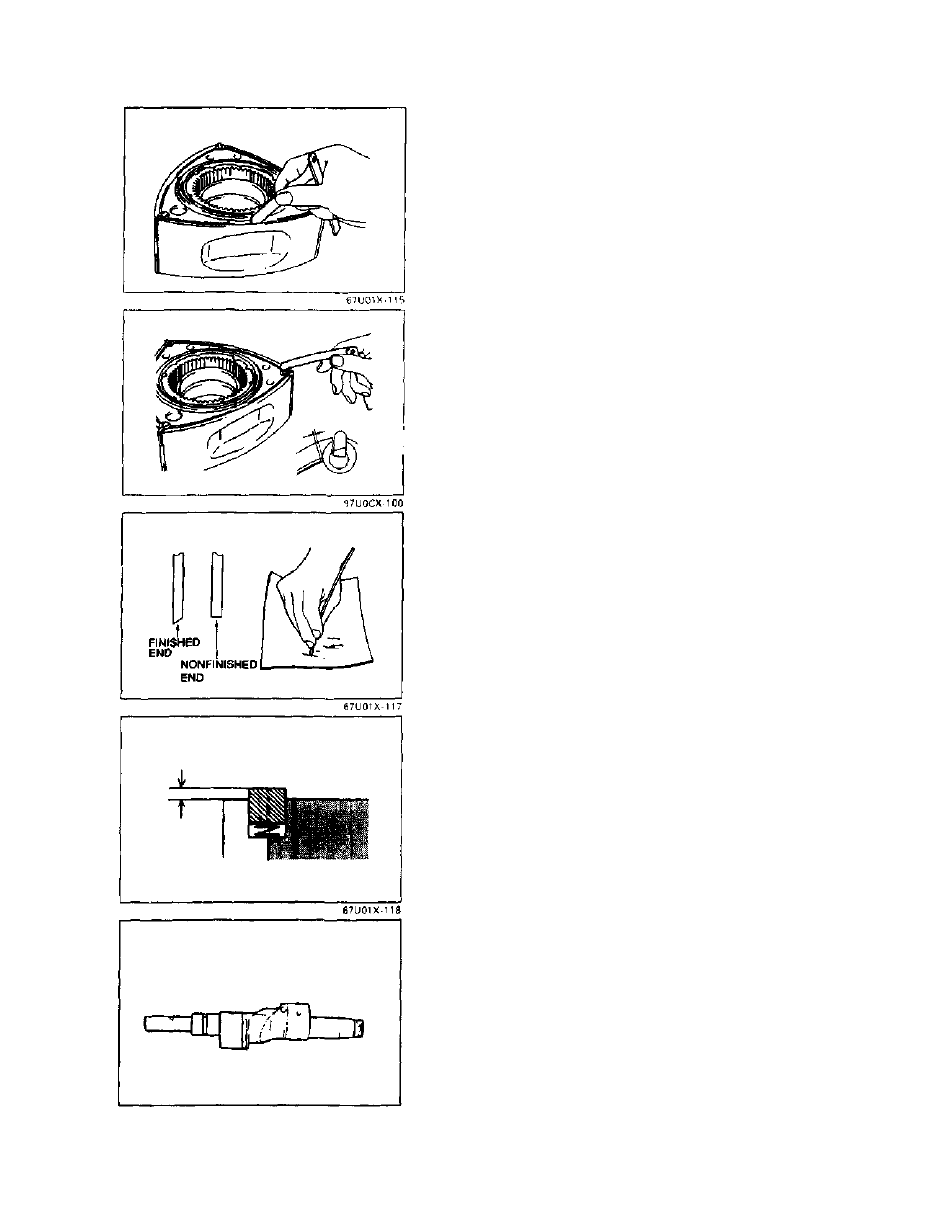

5. Проверьте зазор между боковым уплотнением и

углублением.

Стандартный зазор:

0.028-0.078 мм {0.0011-0.0031 in}

Зазор: 0.10 мм {0.0039 in} max.

6. Проверьте зазор между боковым и угловым

уплотнениями.

Стандартный зазор:

0.05-0.15 мм {0.0020-0.0059 in}

Зазор: 0.40 мм {0.016 in} max.

7. Если необходимо, замените боковое уплотнение.

Скорректируйте зазор между боковым и угловым

уплотнениями тщательно доведите незаконченный
конец.

Скорректированный зазор:

0.05-0.15 мм {0.002-0.0059 in}

Угловое уплотнение
1. Проверьте угловое и мягкое уплотнения на износ,

трещины и другие повреждения. Если необходимо,

замените их.

2. Установите пружинку углового уплотнения и угловое

уплотнение в соответствующее углубление.

3. Проверьте угловое уплотнение на свободное

вертикальное перемещение.

4. Проверьте выступ углового уплотнения.

Выступ: 0.5 мм {0.020 in} min.

5. Если необходимо, замените угловое уплотнение

и/или пружинку.

Эксцентриковый Вал

1. Проверьте эксцентриковый вал на трещины, задиры,

износ и другие повреждения.

2. Проверьте, что масляные каналы открыты.

С-58

67U01X-119

ПРОВЕРКА / РЕМОНТ

С

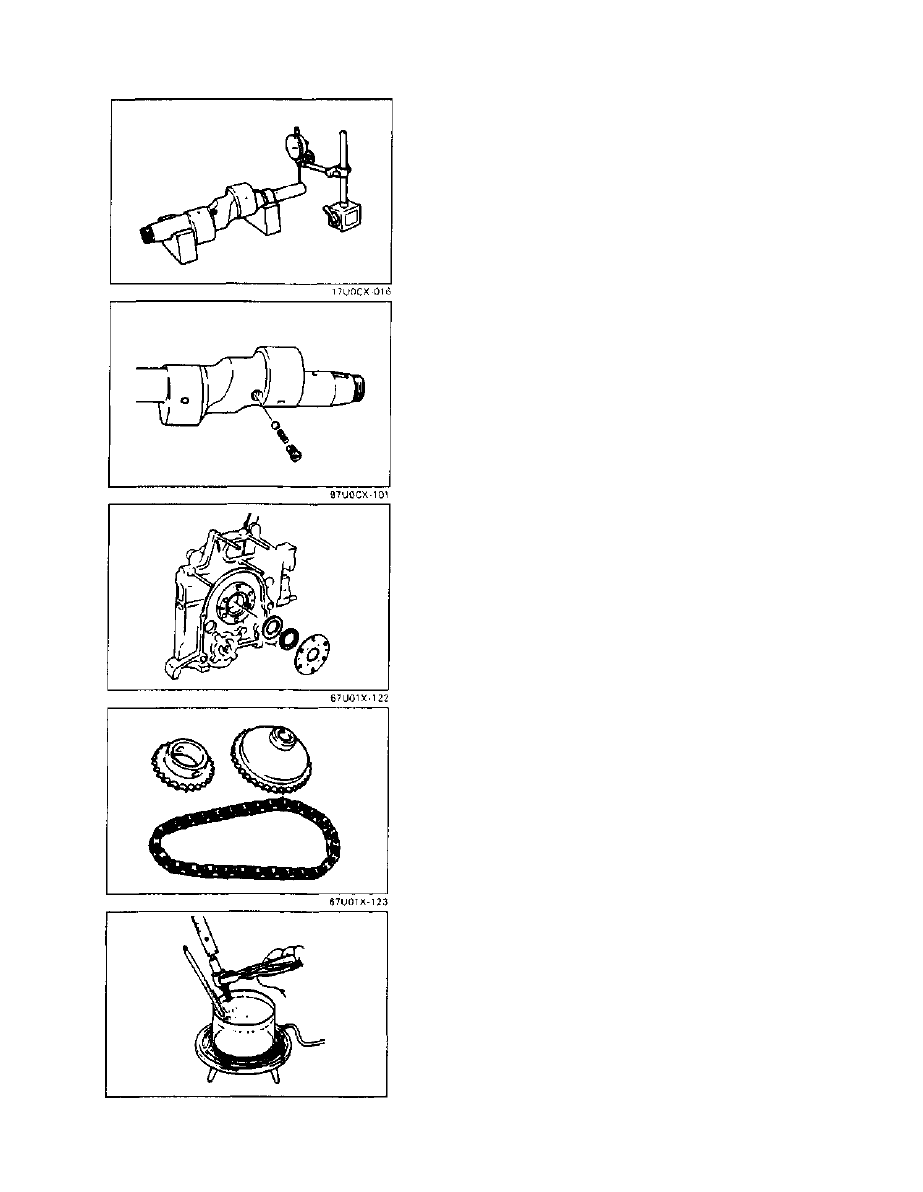

3. Проверьте биение эксцентрикового вала. Измерьте

биение на конце вала, замените его если необходимо.

Биение: 0.06 мм {0.0024 in} max.

4. Проверьте oil jet пружинку на непрочность, и проверьте

на заедание и повреждение стальной шарик.

Игольчатый подшипник и Упорная шайба
1. Проверьте игольчатый подшипник на износ и повреждения.

2. Проверьте корпус подшипника и упорную пластину на

износ, и другие повреждения.

Цепь Привода и Шестеренка Масляной Помпы

1. Проверьте цепь масляной помпы на сломанные с

соединения.

2. Проверьте шестеренку масляной помпы и ведущую

шестеренку на трещины износ или поврежденные зубы.
Если необходимо, замените на новые части.

Термостат эксцентрикового вала

1. Поместите термостат эксцентрикового вала в масло и

постепенно нагревайте масло.

2. Проверьте выступ клапана при 60°С {140°F}.

Выступ: 6 мм {0.24 in} min.

3. Если не определено, замените термостат.

37UOCX-139

С-59

с

СБОРКА

СБОРКА

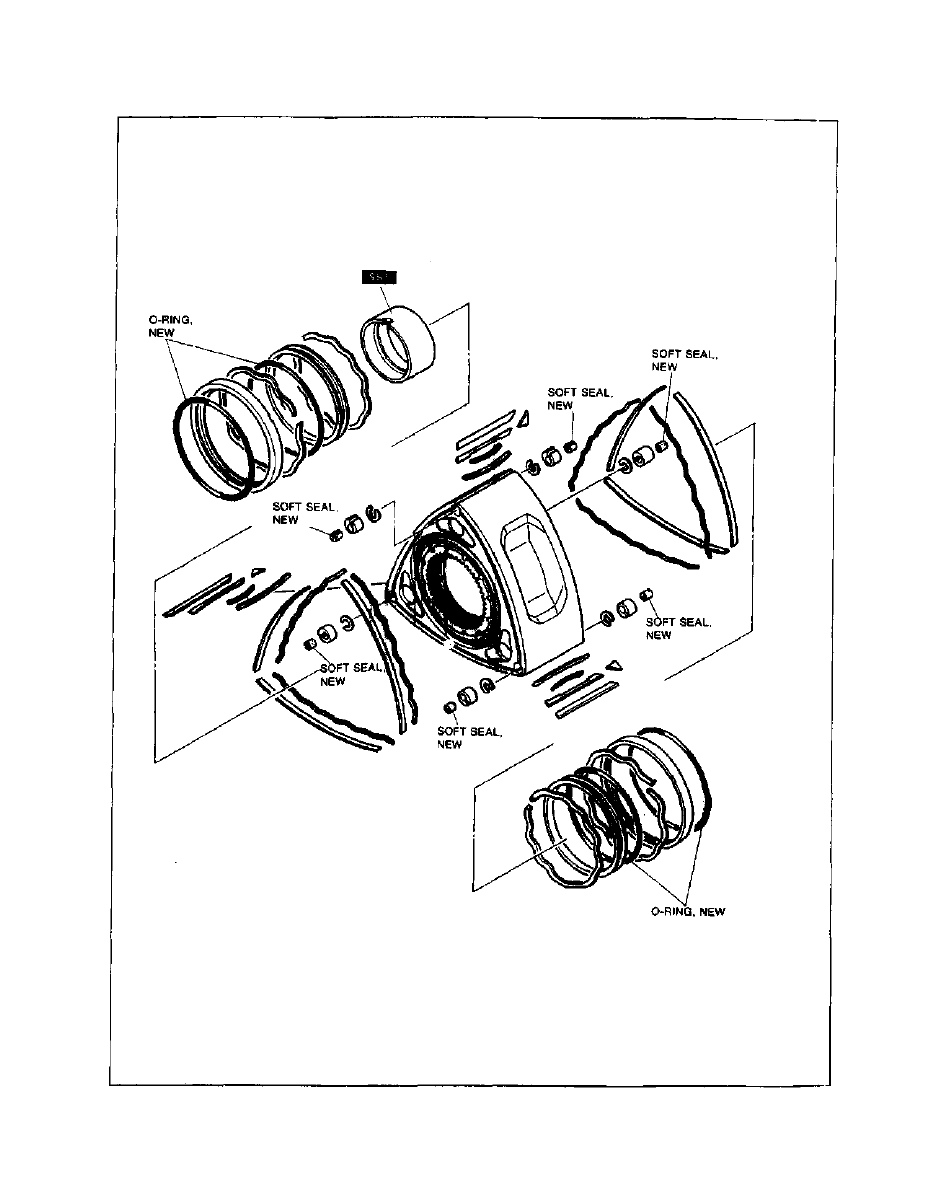

ПОДГОТОВКА

SST

3?1ЮСХ-14(

1. Очистите все части перед повторной установкой.

2. Смажьте чистым моторным маслом все скользящие и вращающиеся части.

3. Установите идентичные части (такие как уплотнения ротора, пружинки уплотнения, масляные

уплотнения ротора и ротор) в точные позиции из которых они были извлечены.

4. Замените подшипники скольжения, если они изношены, прикипели или имеют другие повреждения.

5. Затяните все болты и гайки соответствующим моментом.

Предупреждение

• Не используйте прокладки и масляные уплотнения повторно.

С-60

49 Н018 001

Ключ,
датчик удара

49 0820 035

Ключ,

маховое колесо

Для
установки
датчика удара

Для
удаления/
установки

контргайки

49F011 101

Стопор,

маховик

49 1881 055А

Стопор,
противовес

Для
предотвращения

вращения

двигателя

Для
предотвращения

вращения

двигателя

СБОРКА

СТАТОР

37U0CX-14?

C-61
