Mazda BT-50. Руководство - часть 25





HVAC

Основная система

Основная система

Общие характеристики

•

Основная система HVAC (Heating, Ventilation, Air Conditioning = отопление,
вентиляция и воздушное кондиционирование) модели BT-50 имеет новые
характеристики:

–

Модифицированный блок вентилятора обдува для снижения шума вентилятора

–

Конденсатор с функцией охлаждения ниже температуры конденсации и
встроенным ресивером / осушителем



Технические характеристики



кВт
кВт

г

мл

об/мин

мл

мм

Поав кая пробка Точка таяния

°C

кВт

мл

Вт

Вт

Тип

Высок.

390 - 790

2940 - 3340

Низк.

176 - 216

20 or less

ВКЛ

ВЫКЛ

BT-50_T07001

°C

Компрессор A/С

102-107

Тип

Смазка

Произв одительность
Макс. доп. частота оборотов

Зазор эл-магн. муфты

0,35-0,75

Масло типа PAG

Конденсатор

Излучаемое тепло
Ёмкость ресивера/осушителя
Влагопоглотитель

Тип

Герм.объём,приб

Потребление электроэнергии
(во в ремя работы A/C)

Испаритель

Эл-магн.муфта

Тип

Эл.дв иг.
вент.обдув а

Управ ление температурой

Расширит. клапан

10,46

220

Синтетический цеолит

С в нутренней регулиров кой

Тип

4,86

4,012

Sirocco

FD46XG

180

Многопоточн.

(охлажд.ниже температуры конд.)

Однокамерн.с цельнотянутым стаканом

220

48

С повторным нагревом

в сей в оздушной смеси

7 000

475

Аксиально-кулачков ый

154

ВКЛ

3,0 +/- 0,6

Позиция

Нормальное колич., прибл.

Хладагент

Тип

Теплопроизв одительность
Хладопроизв одительность

Техническая характеристика

R-134a

Эл-двиг.
в ент.обдува

Рабочее
дав ление       кПа

Состояние

1,0 +/- 0,6

Выключатель
давления
хладагента

Датчик
температуры
испарителя

ВЫКЛ

Состояние

Температура
испарителя

Управ ление
электромагнит-
ной муфтой





Обучение обслуживанию BT-50

07-1

Основная система HVAC

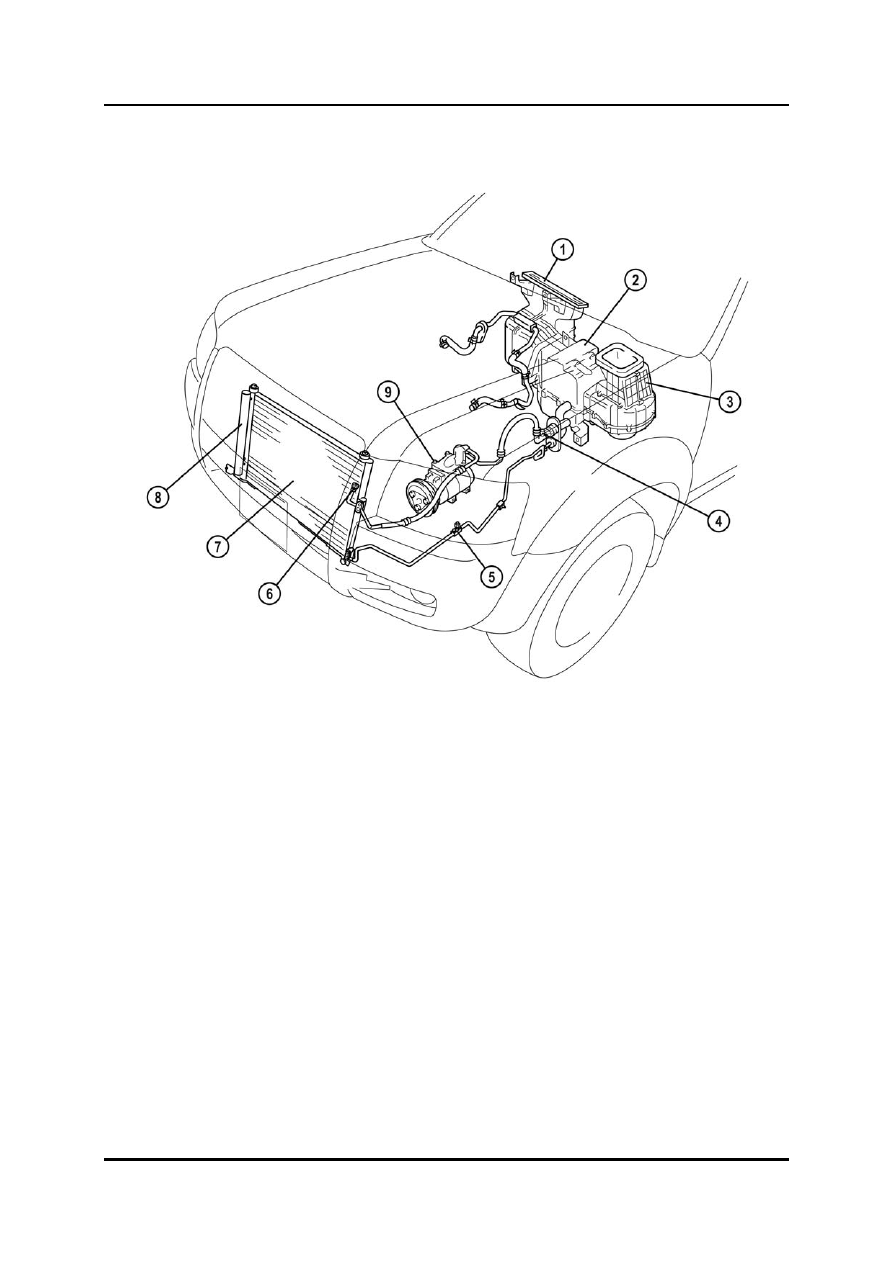

Расположение деталей



BT-50_07001



1  Блок обогревателя / распределения

потоков воздуха

6  Впускной клапан высокого давления

2  Блок охлаждения 7

Конденсатор

3  Блок вентилятора обдува 8

Ресивер / осушитель

4  Впускной клапан низкого давления 9

Компрессор

5  Датчик давления хладагента






07-2

Обучение обслуживанию BT-50

HVAC

Основная система

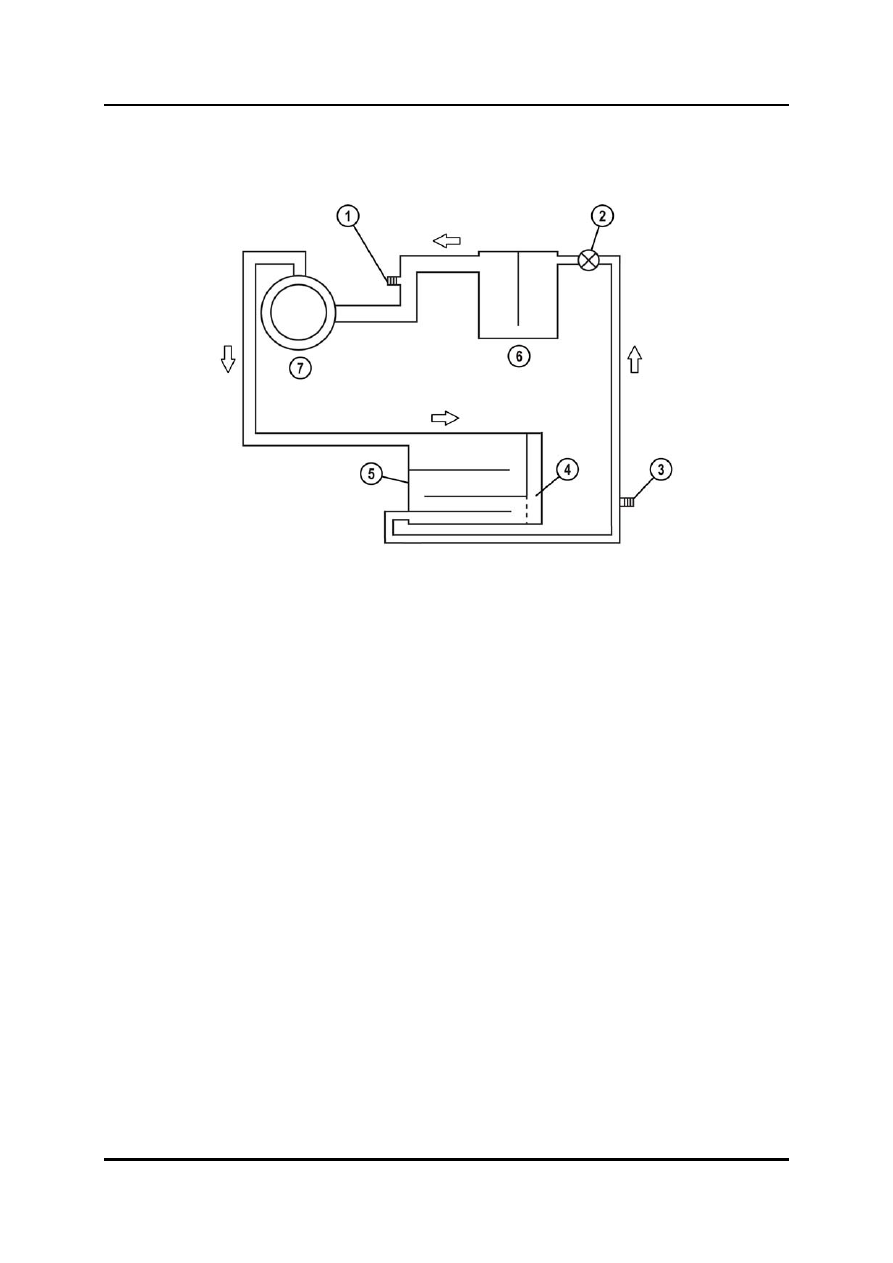

Система хладагента





BT-50_07006



1  Впускной клапан низкого давления 5

Конденсатор

2  Расширительный клапан 6

Испаритель

3  Впускной клапан высокого давления 7

Компрессор системы воздушного

4  Ресивер / осушитель

  кондиционирования




Обучение обслуживанию BT-50

07-3

Система управления HVAC

Система управления

Общие характеристики

•

Система управления HVAC модели BT-50 имеют следующие новые
характеристики:

–

Заново сконструированную панель управления с круглыми шкалами большего
размера

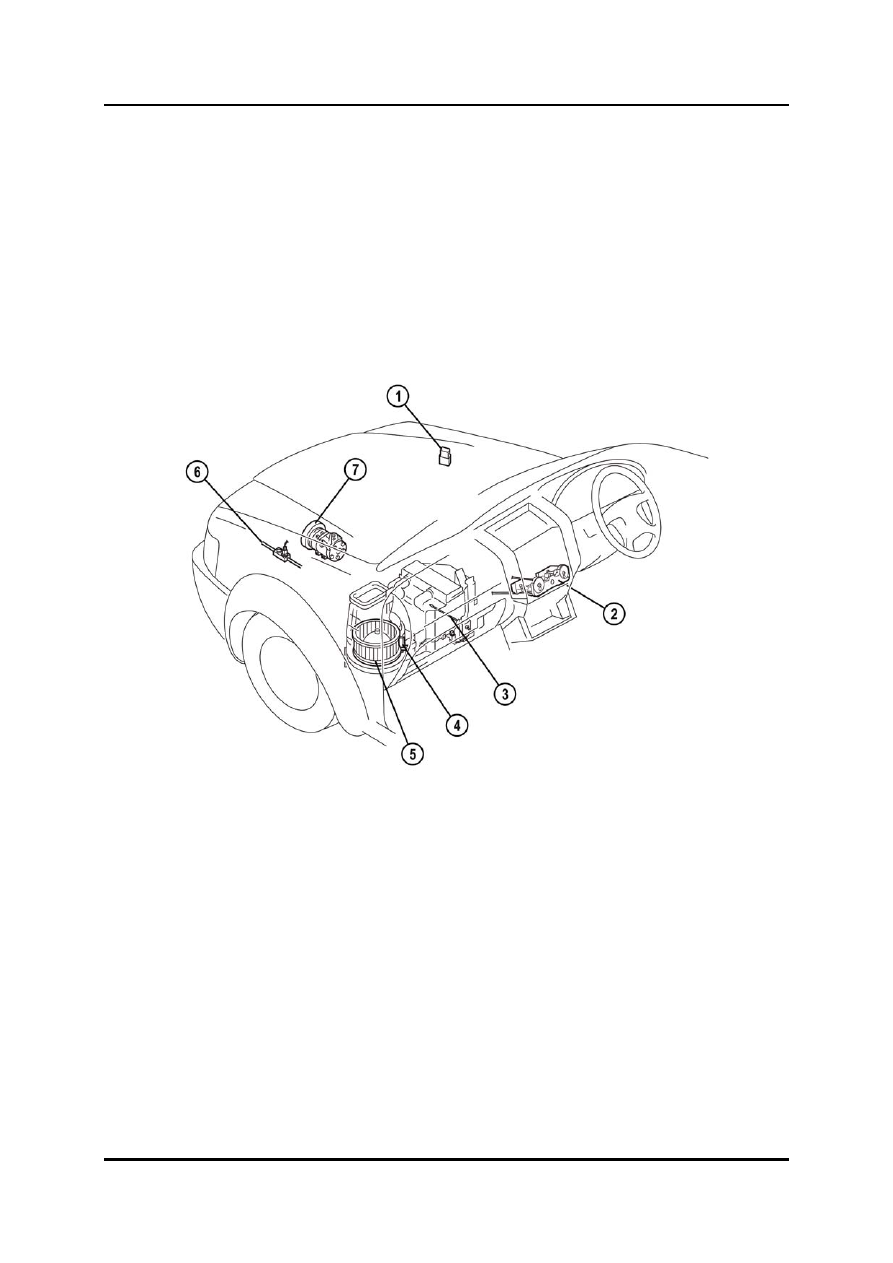

Расположение деталей







BT-50_07003



1  Реле системы кондиционирования 5

Электродвигатель вентилятора обдува

2  Блок управления микроклиматом 6

Датчик давления хладагента

3  Датчик температуры испарителя 7

Электромагнитная муфта

4  Резистор вентилятора обдува





07-4

Обучение обслуживанию BT-50
