Коробка передач

Механическая коробка передач S15M(X)-D

Общий вид

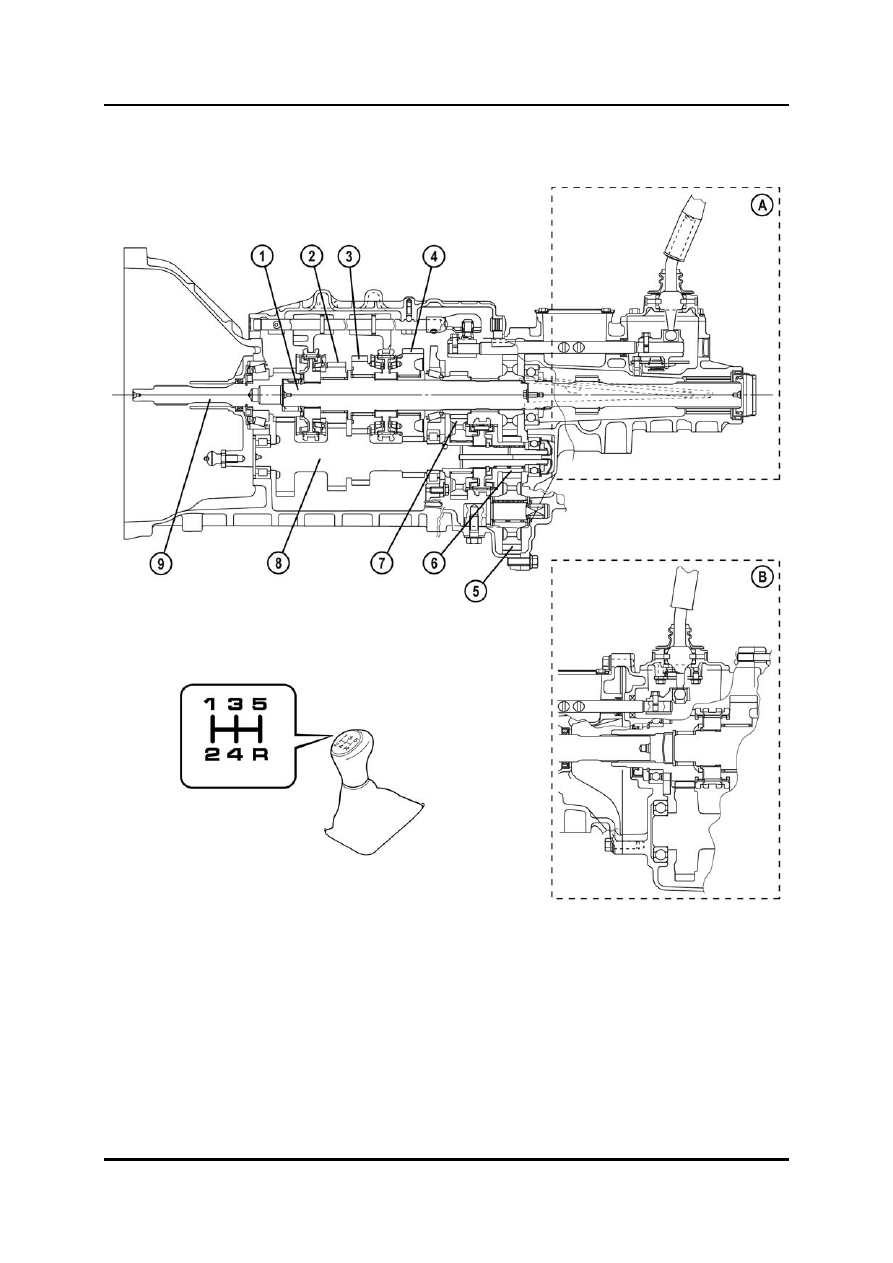

BT-50_05002



A  Консольная часть (S15M-D)

5  Промежуточная шестерня заднего

B  раздаточная коробка (S15MX-D)

  хода

1  Выходной вал 6

Передача заднего хода

2 3

передача

7 5

передача

3 2

передача

8  Балансирный вал

4 1

передача

9  Первичный вал



Обучение обслуживанию BT-50

05-7

Механическая коробка передач S15M(X)-D

Коробка передач

Перераспределение мощности

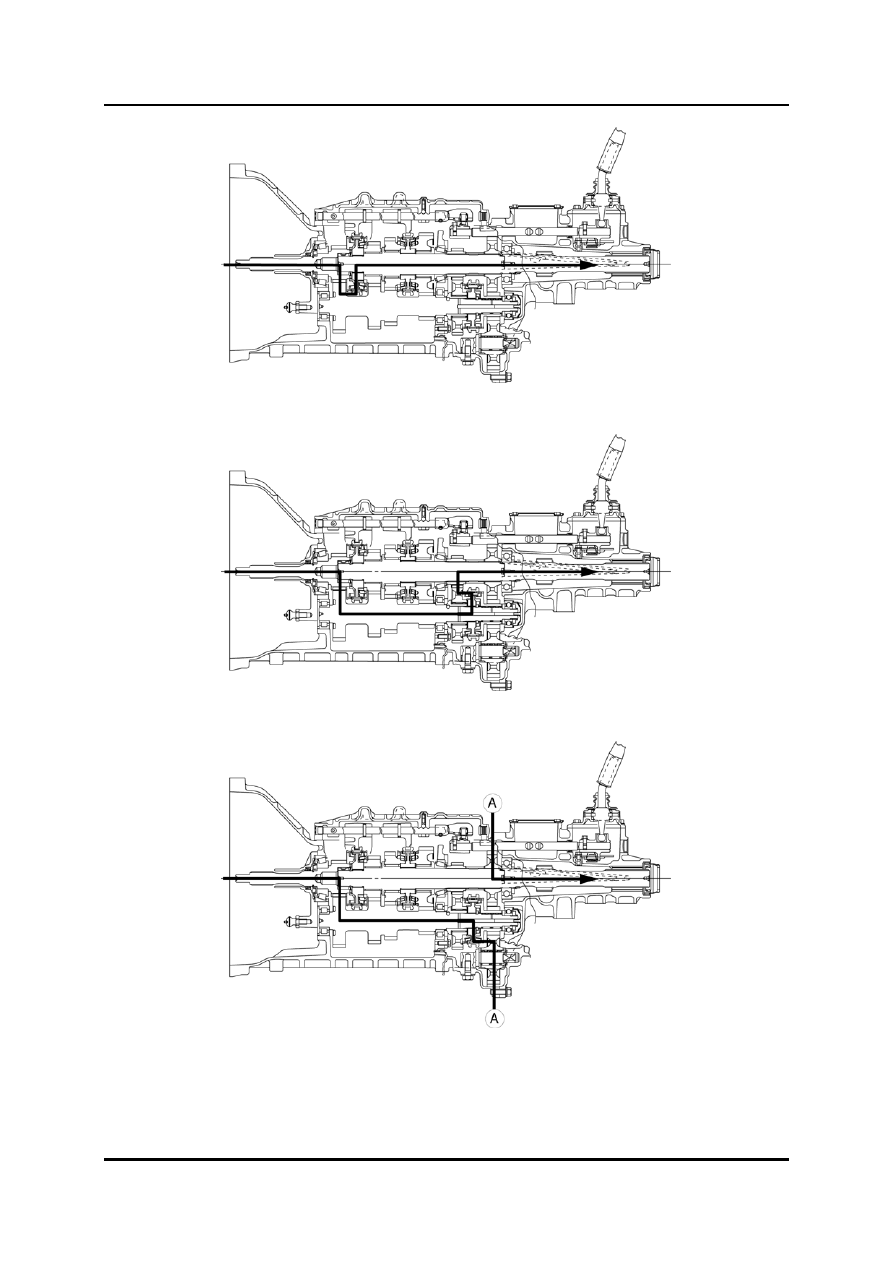

BT-50_05003

1 передача





BT-50_05004

2 передача





BT-50_05005

3 передача





05-8

Обучение обслуживанию BT-50

Коробка передач

Механическая коробка передач S15M(X)-D

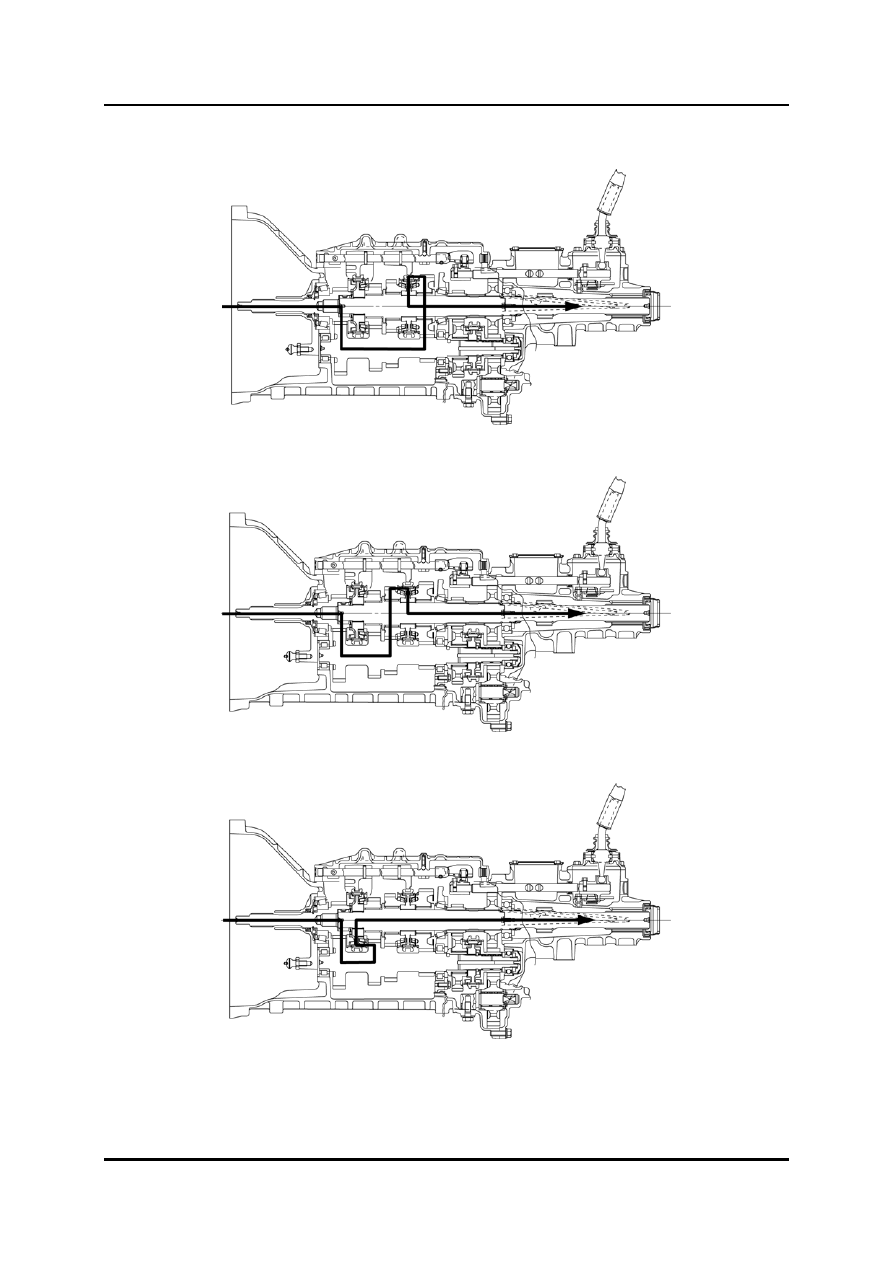

BT-50_05006

4 передача





BT-50_05007

5 передача





BT-50_05008

Передача заднего хода



Обучение обслуживанию BT-50

05-9

Механическая коробка передач S15M(X)-D

Коробка передач

Механизм переключения передач

•

Большая часть элементов механизма переключения передач размещена в блоке
механизма переключения передач. Из-за пятискоростной компоновки коробка
передач S15M(X)-D требует в сумме четырёх тяг переключения передач (три – в
блоке механизма переключения передач и одна – в картере коробки передач).

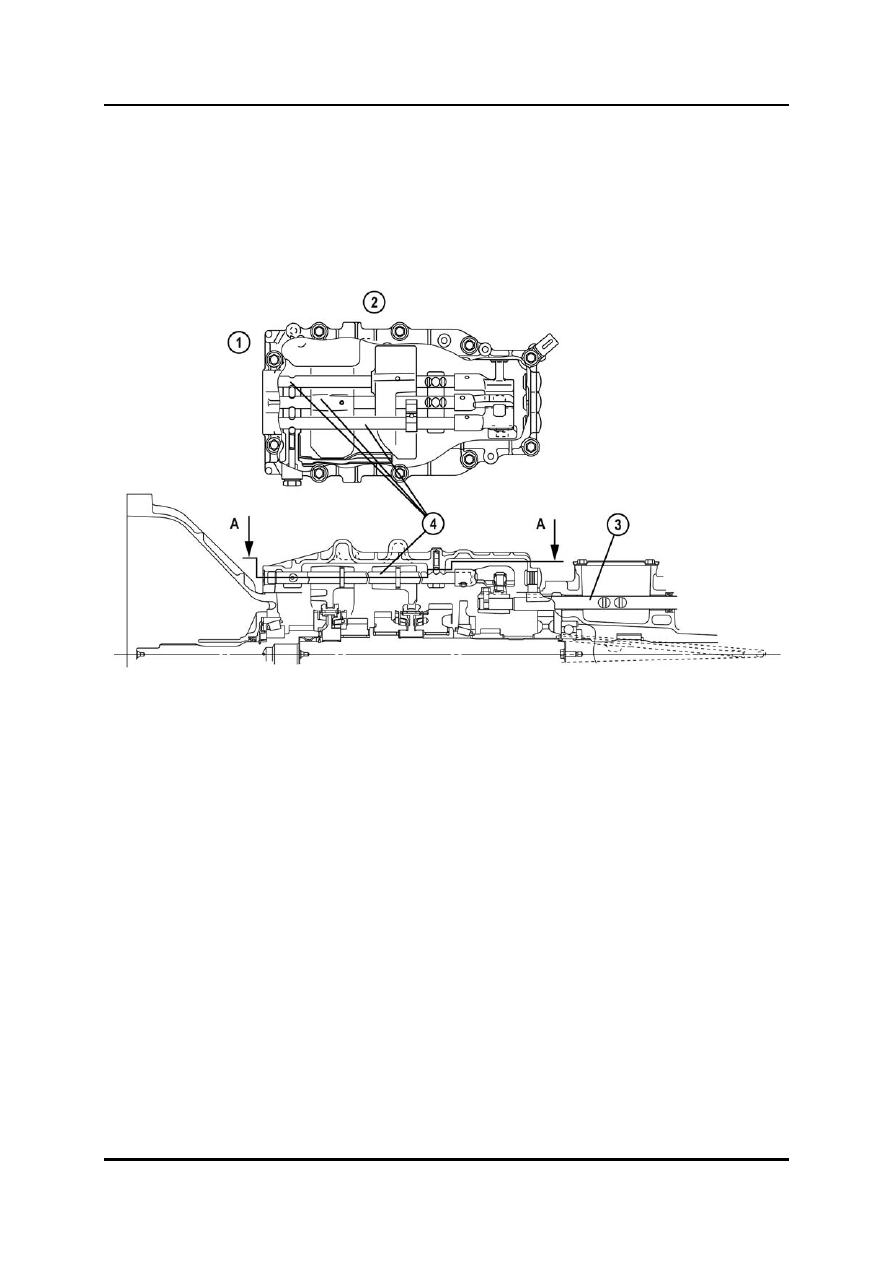

BT-50_05009



1  Сечение А-А 3

Тяга управления

2  Блок механизма переключения

передач

4  Тяга переключения передач
