ОБУЧЕНИЕ ОБСЛУЖИВАНИЮ TRIBUTE

3,0 л КОНТРОЛЬ ТОПЛИВА И ВЫХЛОПА

ТОПЛИВНАЯ СИСТЕМА


ОБЗОР

•  Безвозвратная топливная система является такой же, как и в автомобилях 2,0L

со следующими возможностями:



¾

  Управление топливным насосом с помощью рабочего сигнала

¾

  Модуль подачи топлива FDM с регулятором давления в баке

¾

  Топливный фильтр и топливопроводы с быстроразъемными соединителями


•  Топливная магистраль и форсунки отличаются

ТОПЛИВНАЯ РАСПРЕДЕЛИТЕЛЬНАЯ МАГИСТРАЛЬ И ФОРСУНКИ



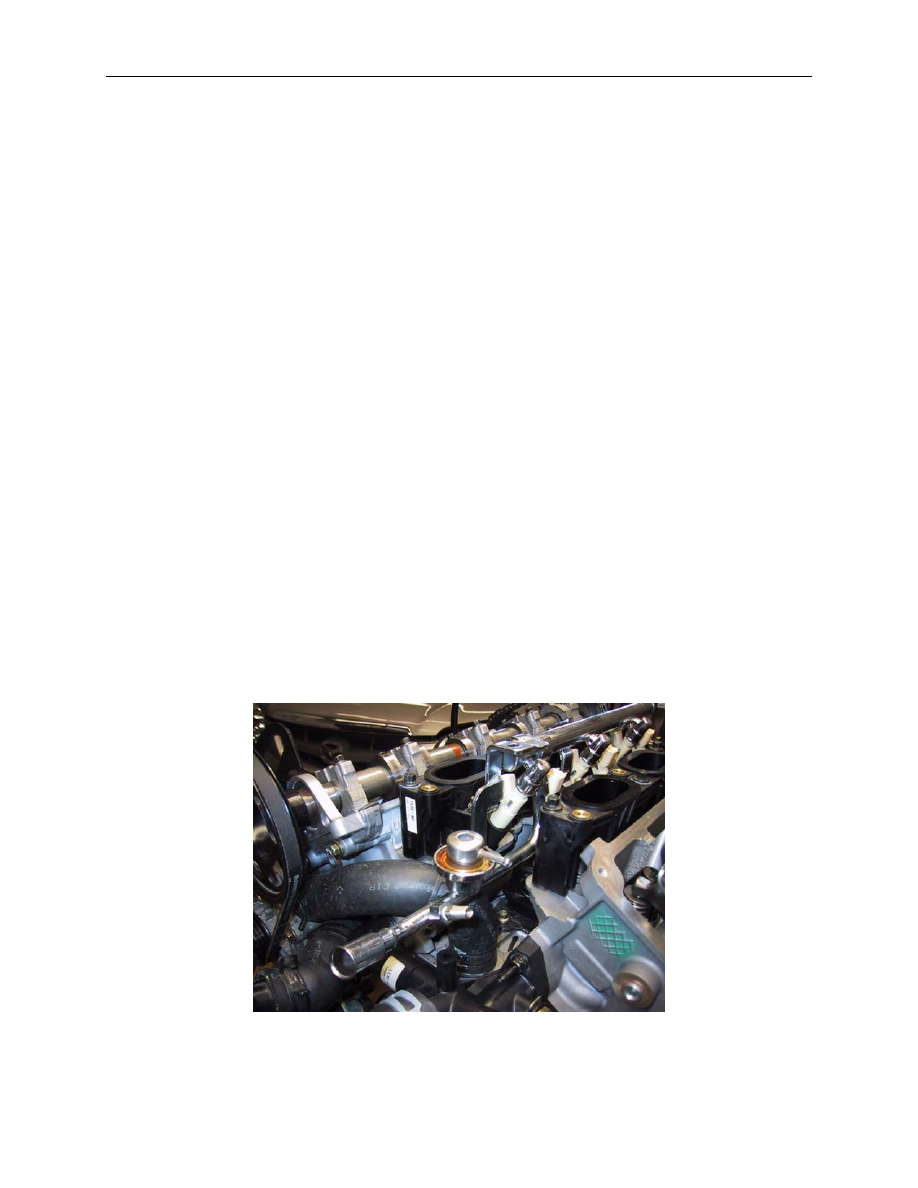

•  Клапан Schrader для проверки давления топлива расположен сзади двигателя

рядом демпфером пульсаций и быстроразъемным соединителем
топливопровода.

•  Клапан Schrader используется также до проведения какого-либо удаления или

монтажа компонентов топливной системы для сброса давления топлива.

•  Для проверки давления топлива, расхода топлива форсунками и расхода

топлива используйте WDS.

•  У демпфера пульсаций имеется вакуумная линия к впуску для предотвращения

наружной утечки топлива на случай неисправности демпфера.

•  Форсунки имеют по 4 отверстия с уплотнениями по обоим торцам с

уплотнительными кольцами.

•  Соединители форсунок имеют общую направляющую для соединителей








F2-1

ОБУЧЕНИЕ ОБСЛУЖИВАНИЮ TRIBUTE

3,0 л КОНТРОЛЬ ТОПЛИВА И ВЫХЛОПА

СИСТЕМА ВСАСЫВАНИЯ


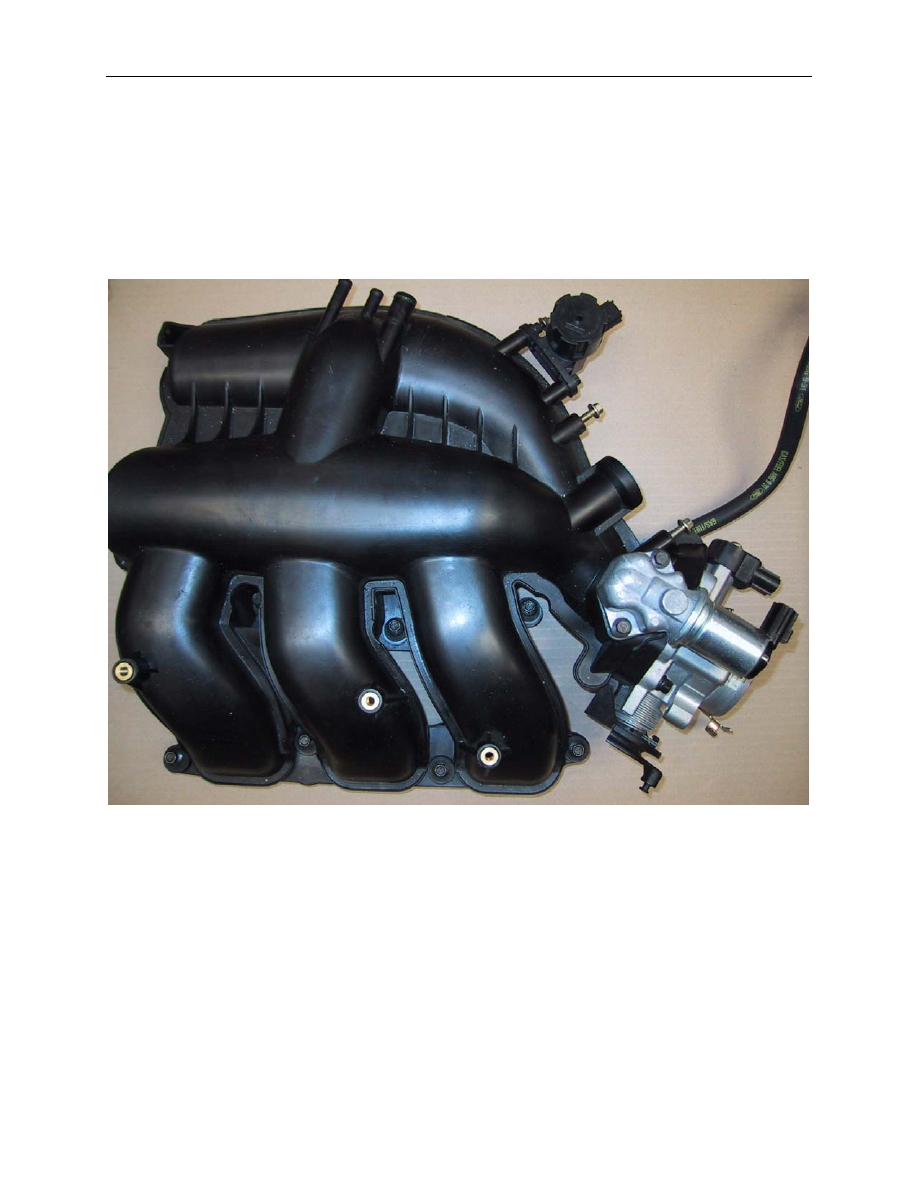

•  Значительную часть этой системы составляет большой пластиковый впускной

коллектор с перекрестным потоком.


•  Использование пластика вместо литого алюминия снижает стоимость, шум,

сопротивление всасыванию и вес.









F2-2

ОБУЧЕНИЕ ОБСЛУЖИВАНИЮ TRIBUTE

3,0 л КОНТРОЛЬ ТОПЛИВА И ВЫХЛОПА

КОРПУС ДРОССЕЛЬНОЙ ЗАСЛОНКИ, КЛАПАН IAC И ДАТЧИК TP


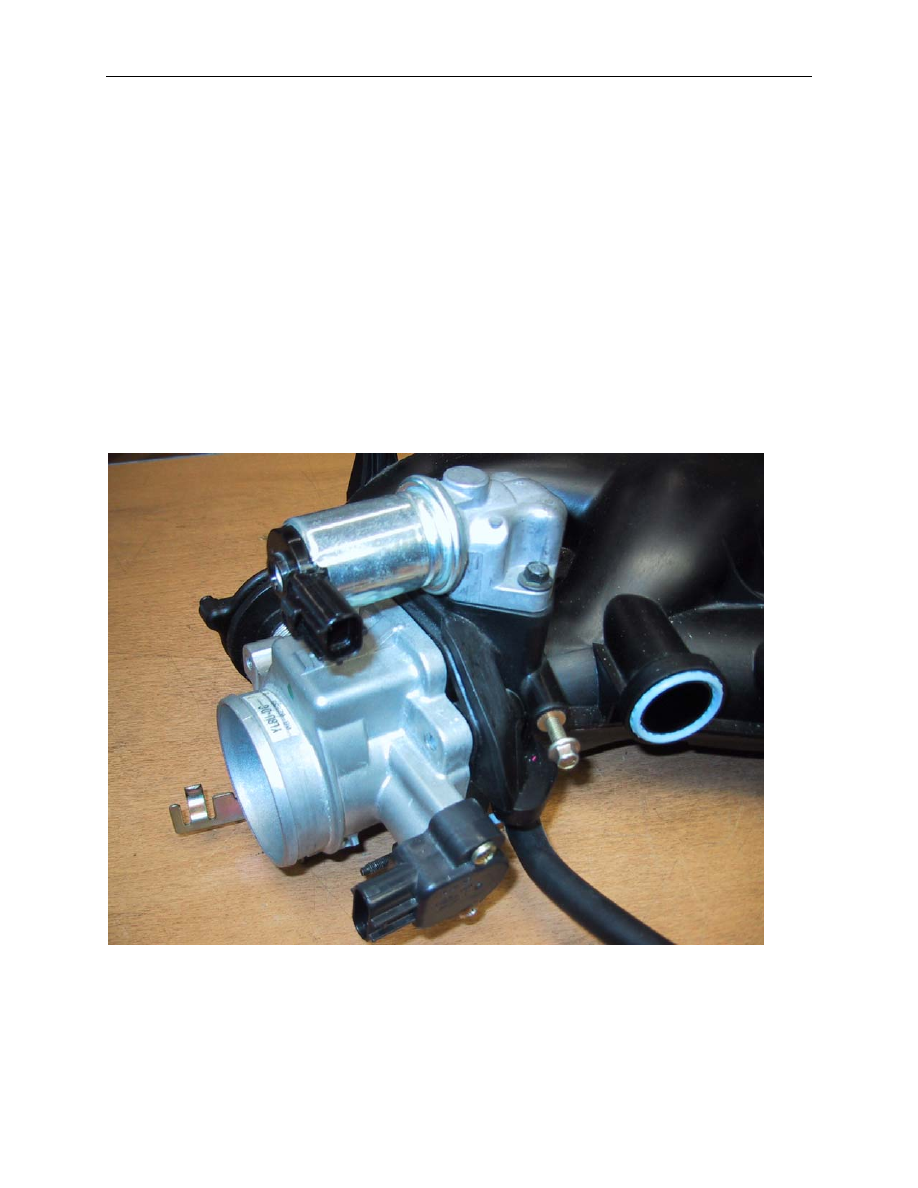

•  В корпусе дроссельной заслонки имеется одна дроссельная заслонка.

•  Отверстие/заслонка дросселя имеют молибденовое покрытие.


•  Стопорный винт дросселя это болт «без головки».

•  На корпусе дроссельной заслонки отсутствует воздушный регулировочный

винт.


• TP

не регулируется.


•  Все функции управления холостыми оборотами выполняются клапаном IAC.
