ОБУЧЕНИЕ ОБСЛУЖИВАНИЮ TRIBUTE

КОНТРОЛЬ ТОПЛИВА И ВЫХЛОПА

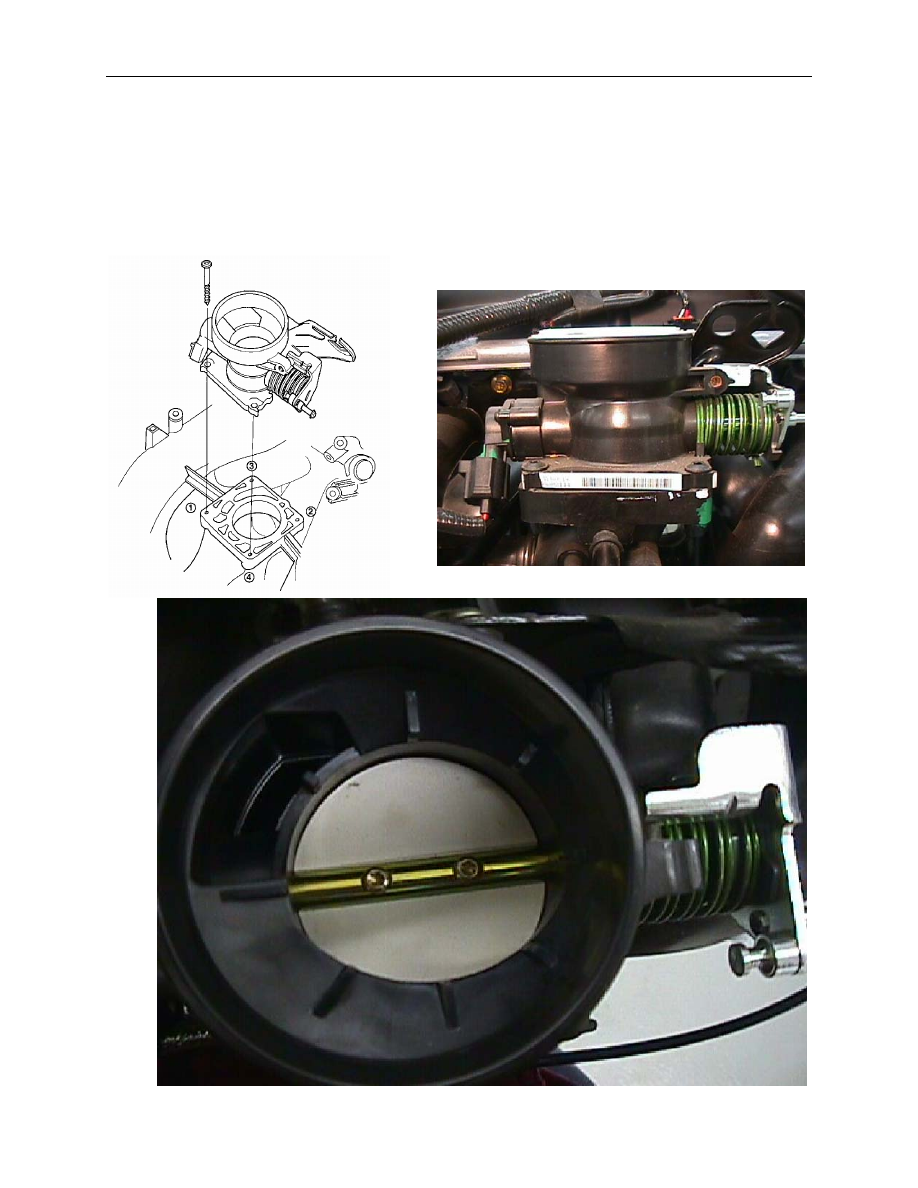

КОРПУС ДРОССЕЛЬНОЙ ЗАСЛОНКИ


•  Корпус дроссельной заслонки также изготавливается из пластика.


•  Не допускается регулировка холостых оборотов при пластиковом корпусе

дроссельной заслонки и очистка.





F1-10





ОБУЧЕНИЕ ОБСЛУЖИВАНИЮ TRIBUTE

КОНТРОЛЬ ТОПЛИВА И ВЫХЛОПА

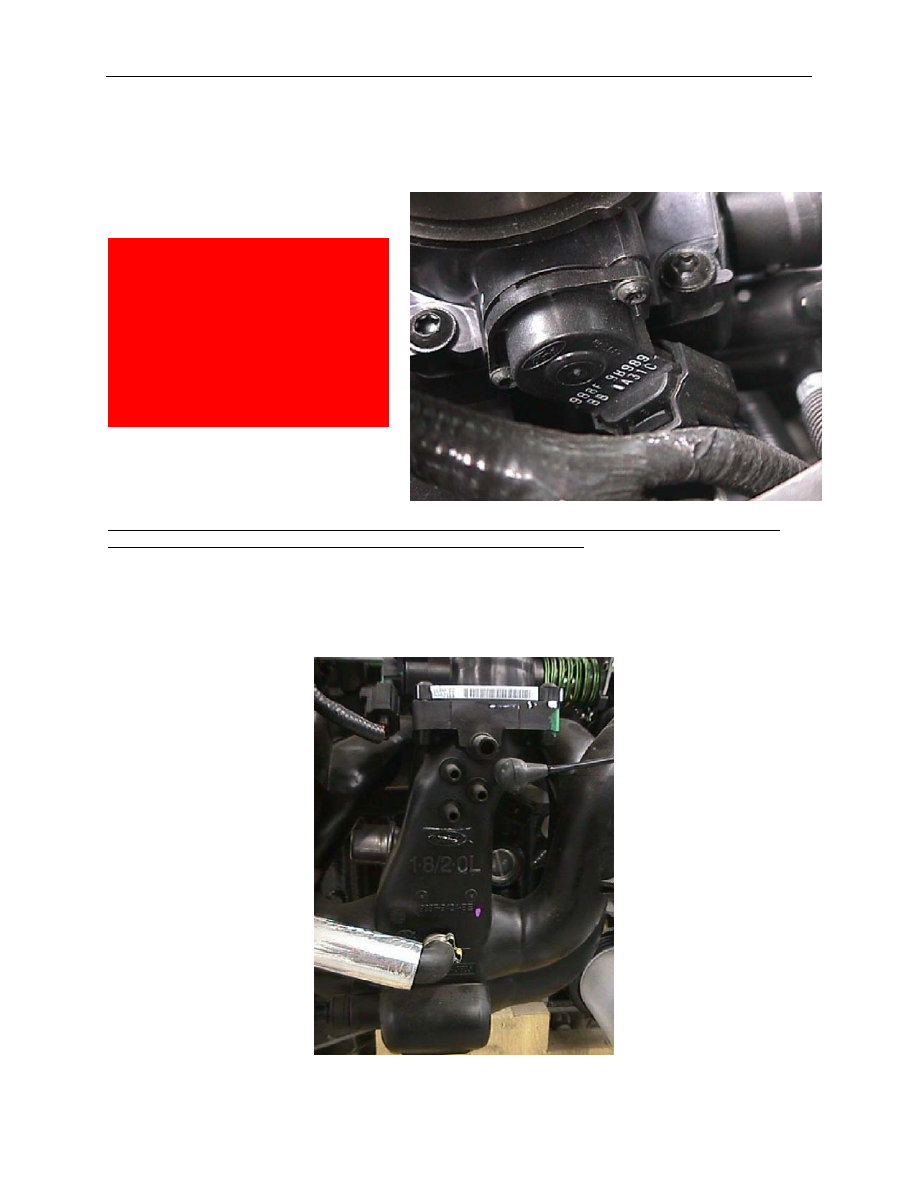

ДАТЧИК ПОЛОЖЕНИЯ ТОПЛИВНОЙ ЗАСЛОНКИ
•  Датчик положения топливной заслонки не подлежит регулировке и в случае

поломки должен заменяться вместе с корпусом дроссельной заслонки.





Изменение на 0,05 В от
установленного самого
низкого напряжения TP
в замкнутом положении
дроссельной заслонки
(собачка) приводит к
поломкам.

Примечание: См. также PCM, IУправление частотой вращения на холостом ходу, Определение
замкнутого положения дроссельной заслонки далее в данной главе.

Вакуумная распределительная втулка

•  Вакуумная распределительная втулка расположена на стороне теплоизоляционной

перегородки всасывания.

•  В основном, все вакуумные линии данного двигателя направляются от вакуумного

распределения.



F1-11







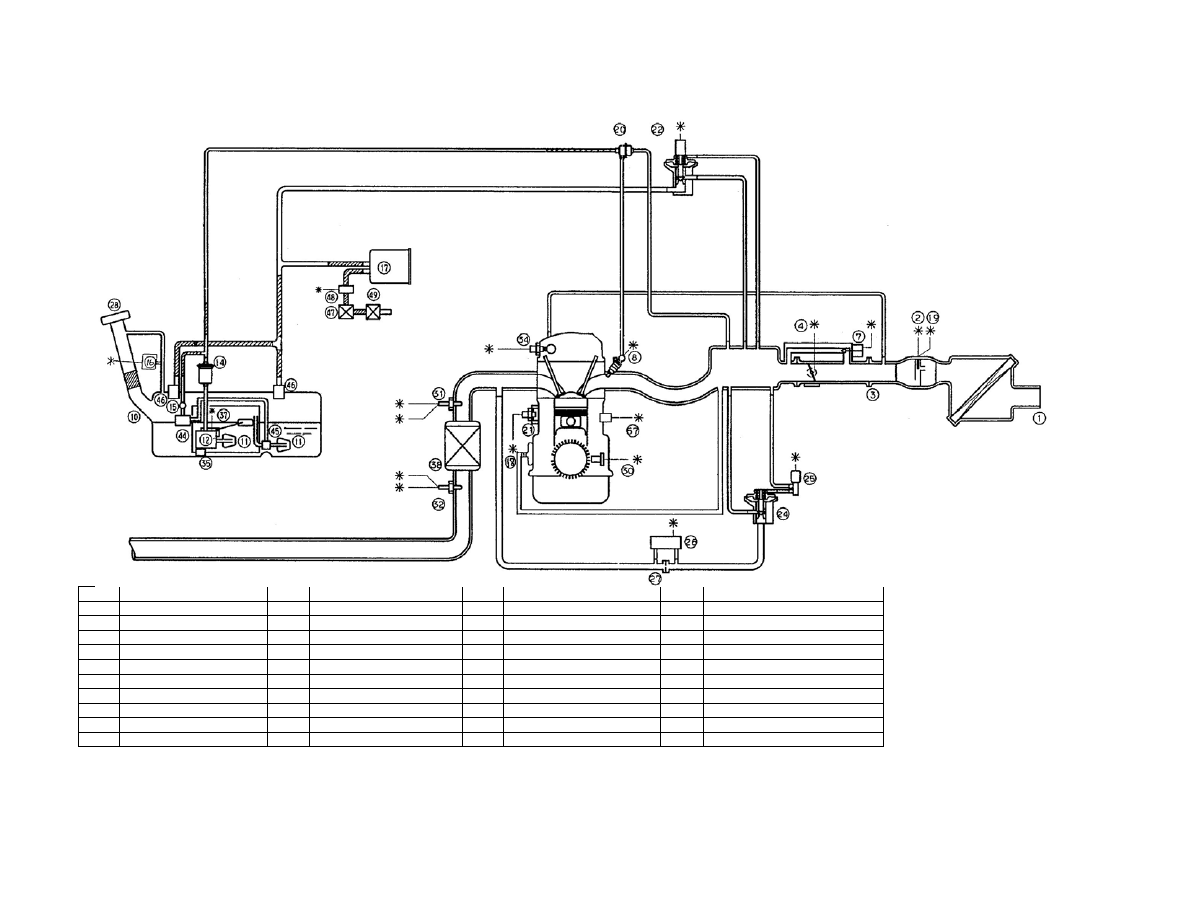

ОБЗОР СИСТЕМЫ УПРАВЛЕНИЯ – 2,0 Л ZETEC

1

Воздушный фильтр







15

Регулятор давления

26

DPFE

38

Катализатор

2





MAF

16

FTP

27

Диафрагма

44

FDM

3

Корпус дроссельной

17

Угольный фильтр 28

Крышка заливной

45

Насос-эжектор



заслонки 18

PCB



горловины 46

Паровой клапан

4

Датчик TP

19

IAT

30

CKP

47

Пылеуловитель

7

Клапан IAC

20

Демпфер пульсаций





31

FHO2S

48

Соленоид вентиля угольного

8

Форсунка

21

Датчик детонации





32

RHO2S

фильтра

10

Заливная  горловина

22

Клапан VAP

34

CMP

49

Запорный клапан

11

Впускной фильтр 24

Клапан EGR

35

Резервуар и экран

57

CHT

12

Топливный насос



25

Электромагнитный



резервуара



14

Топливный фильтр HP

клапан EGR

37

Датчик уровня топлива









F1-13

ОБУЧЕНИЕ ОБСЛУЖИВАНИЮ TRIBUTE

КОНТРОЛЬ ТОПЛИВА И ВЫХЛОПА

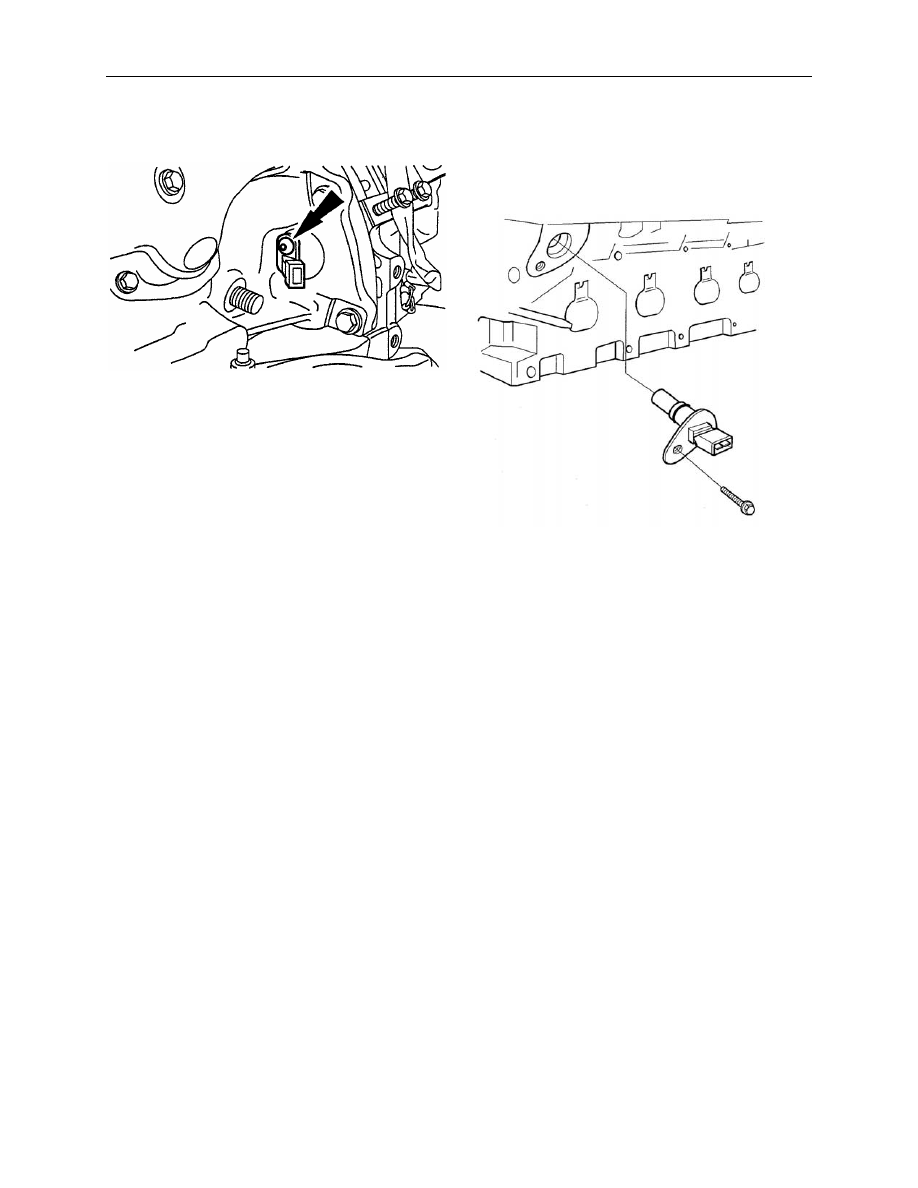

ДАТЧИКИ CKP И CMP - 2,0 Л



ДАТЧИК CKP



•

•

•

•

•

•

•

•

CKP

устанавливается на болтах к нижнему левому заднему участку блока

двигателя (фланец коробки передач).



Датчик CKP использует маховик в качестве ротора датчика (как в 121 ZQ).
Датчик является нерегулируемым.



Колесо "36-1", используемое CKP, создается благодаря сверлениям по
внутреннему радиусу маховика.  Недостающий зуб создается с помощью
сверления, которое "соединяет" две точки срабатывания. Он указывает 90° до
в.м.т. (BTDC) цилиндра 1.



Датчик CKP является существенным для расчета синхронизации искры.


ДАТЧИК CMP



CMP

устанавливается у правого заднего угла головки цилиндров (над

впускным коллектором).





Датчик CMP распространяется в зону распределительного вала и приводится в
действие с помощью контакта рядом с торцом впускного распределительного
вала.





CKP

и CMP – это 2-проводные датчики VRS (магнитный датчик).



Датчик CMP требуется для синхронизации впрыска топлива.

F1-14
