Кузов и доп. оборудование

Cиcтeмы развлечeния

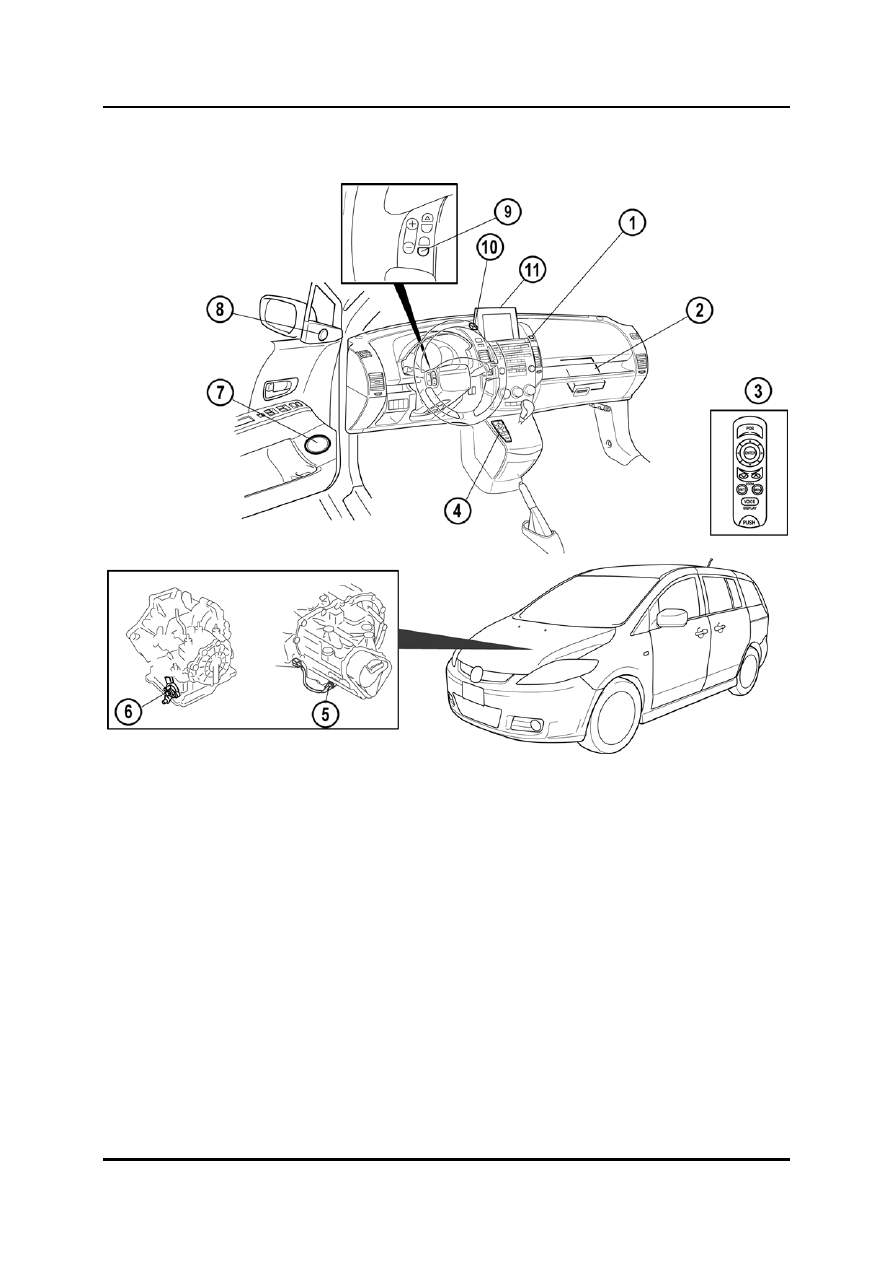

Расположение элементов



M5_09054





1

Микрофон

6

Переключатель TR (ATX)

2

Навигационная система автомобиля 7 Громкоговоритель передней двери

3

Пульт дистанционного управления

8

Передний высокочастотный

 (RHD)

 громкоговоритель

4

Пульт управления навигационной

9

Датчик распознавания голоса



системы (LHD)

10

Антенна GPS

5

Резервный переключатель освещения

11

Устройство ЖКД

 (MTX)





Обучение обслуживанию Mazda5

09-75



Cиcтeмы развлечeния

Кузов и доп. оборудование

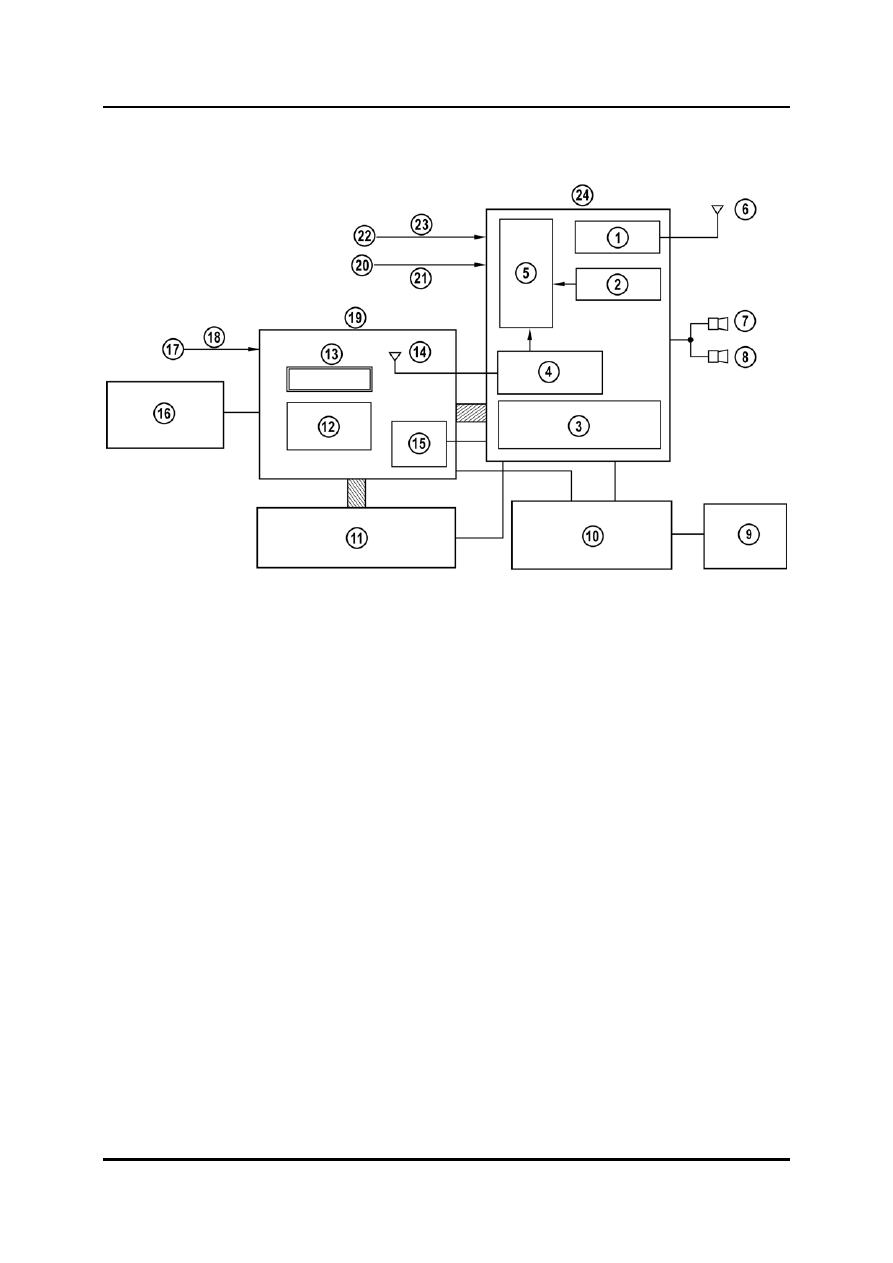

Обзор системы



M5_09055



1

Тюнер RDS-TMC

14

Антенна GPS

2

Гиродатчик

15

Микрофон с усилителем

3

Привод DVD

16

Панель управления навигационной

4

Приемник GPS



системой или пульт дистанционного

5

CPU

управления

6

Антенна RDS-TMC

17

Переключатель стояночного тормоза

7

Передний высокочастотный

18

Сигнал стояночного тормоза



громкоговоритель (сторона
водителя)

19

Устройство ЖКД

8

Громкоговоритель передней двери   20

Переключатель TR (ATX) или



(сторона водителя)



резервный переключатель освещения

9

Камера заднего вида



(MTX)

10

Модуль управления монитором
заднего

21

Сигнал диапазона R



вида 22

Приборный  щиток

11

Аудиосистема

23

Сигнал скорости автомобиля

12

CPU 24

Навигационная система автомобиля

13

ЖКД







09-76

Обучение обслуживанию Mazda5

Кузов и доп. оборудование

Cиcтeмы развлечeния

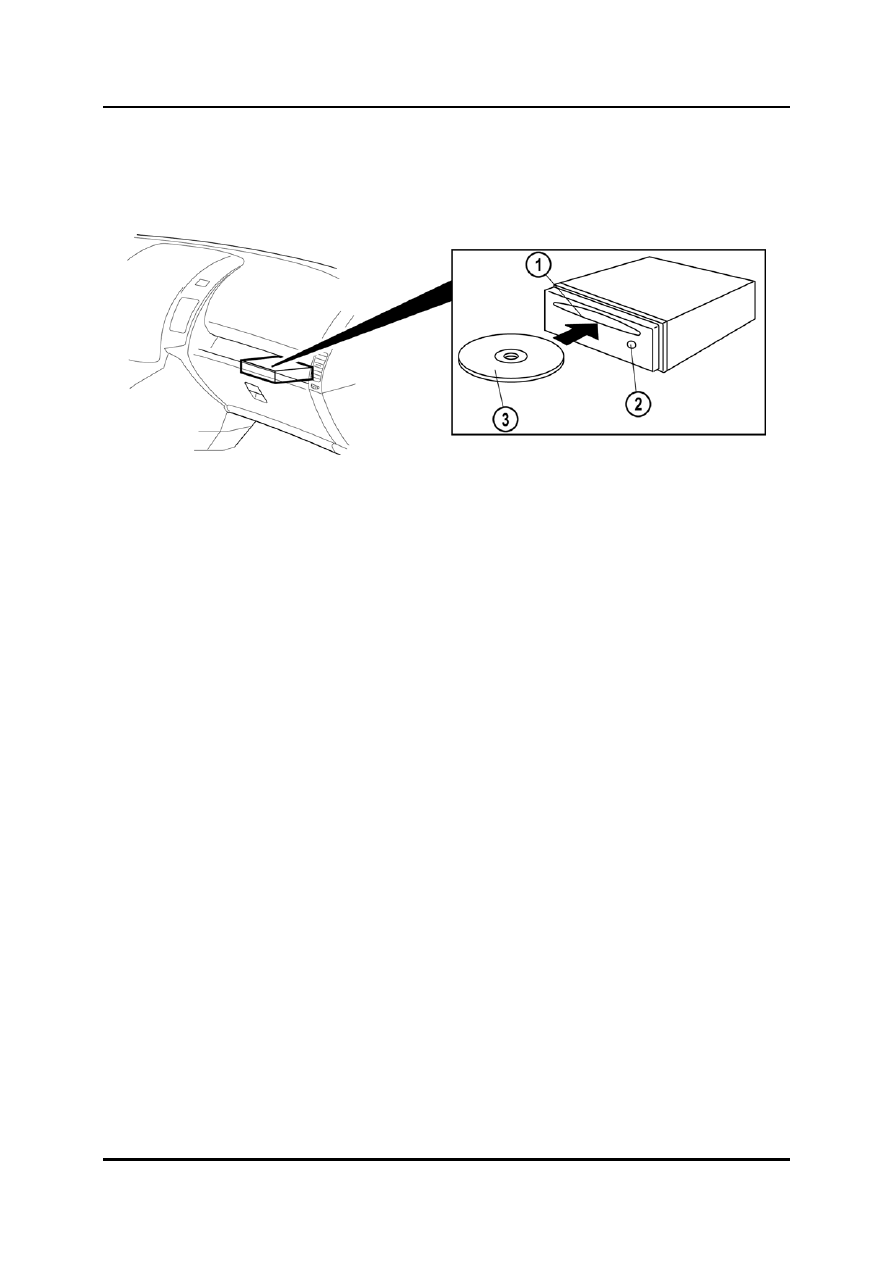

Навигационная система автомобиля

•

Навигационная система автомобиля расположена в перчаточном ящике и состоит
из привода DVD-ROM и гиродатчика.





M5_09056



1

Паз загрузки DVD-ROM

3

DVD-ROM

2

Кнопка выброса








Обучение обслуживанию Mazda5

09-77



Cиcтeмы развлечeния

Кузов и доп. оборудование

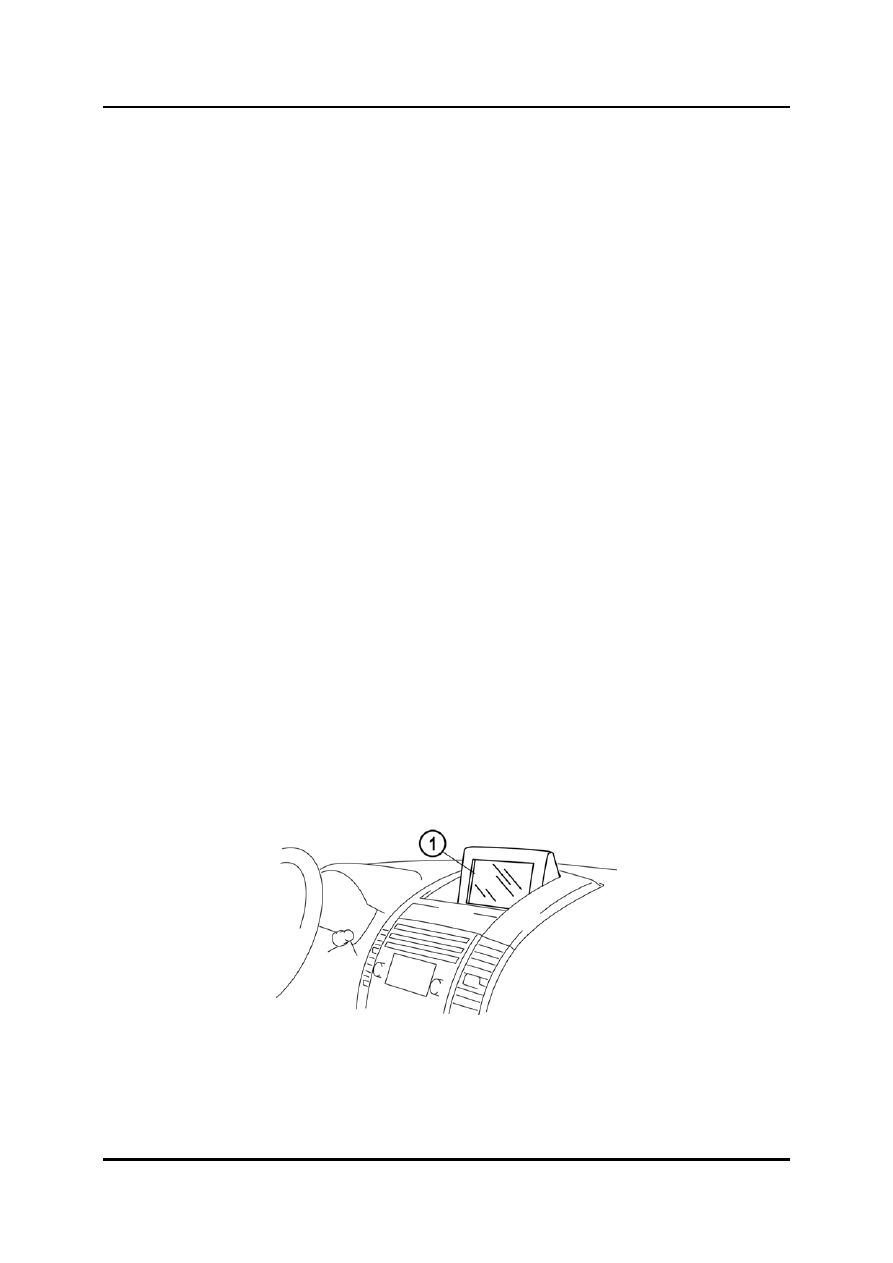

Устройство ЖКД

•

Выдвижной ЖКД встроен в приборную панель. Он служит дисплеем для
навигационной системы в нормальном режиме работы и дисплеем для камеры
заднего вида, если выбрана передача заднего хода.

•

ЖКД оборудован двунаправленной последовательной шиной связи с
навигационной системой и аудиосистемой.  Все необходимые видеосигналы
посылаются раздельно как сигналы RGB.

•

Для навигационного дисплея предусмотрены различные уровни яркости.  Водитель
может выбрать автоматический, дневной и ночной режим.



Автоматический режим

•

Если выбран автоматический режим, дисплей автоматически переключается на
ночной режим, если включены, по крайней мере, габаритные огни или фары, и
автоматически переключается на дневной режим, если освещение выключено.  На
автомобилях LHD (левый привод) водитель может выбирать дневной или ночной
режим, нажав на кнопку DIM, если выбран автоматический режим.



Дневной режим

•

Если выбран дневной режим, дисплей фиксируется на максимальном уровне
яркости.  На автомобилях LHD (левый привод) водитель может выбирать два
разных уровня яркости, нажав на кнопку DIM, если выбран дневной режим.



Ночной режим

•

Если выбран ночной режим, дисплей фиксируется на минимальном уровне
яркости.  На автомобилях LHD (левый привод) водитель может выбирать два
разных уровня яркости, нажав на кнопку DIM, если выбран ночной режим.





M5_09057



1

Устройство ЖКД
