Mazda 5. Руководство - часть 59





Кузов и доп. оборудование

Охранная система и замки



Обучение обслуживанию Mazda5

09-23



Охранная система и замки

Кузов и доп. оборудование

Функция «бесключевого» входа

•

Отпирание и запирание дверей может производиться либо при помощи
дополнительного ключа, либо нажатием кнопок на передатчике (карточке-ключе),
или простым нажатием на датчики запроса на любой из передних дверей или на
задней поднимающейся двери.

•

Функция подтверждающего сигнала обеспечивать визуальное и звуковое
подтверждение работы замков дверей.

•

Функция оповещения, обеспеченная двумя индикаторами на приборном щитке и
внутренним и наружным звуковыми сигналами, информирует водителя о
неправильном использовании системы или о возникновении неисправности.

•

В карточке-ключе используется передатчик с непрерывно изменяющимся кодом,
чтобы сократить возможность кражи.



09-24

Обучение обслуживанию Mazda5

Кузов и доп. оборудование

Охранная система и замки

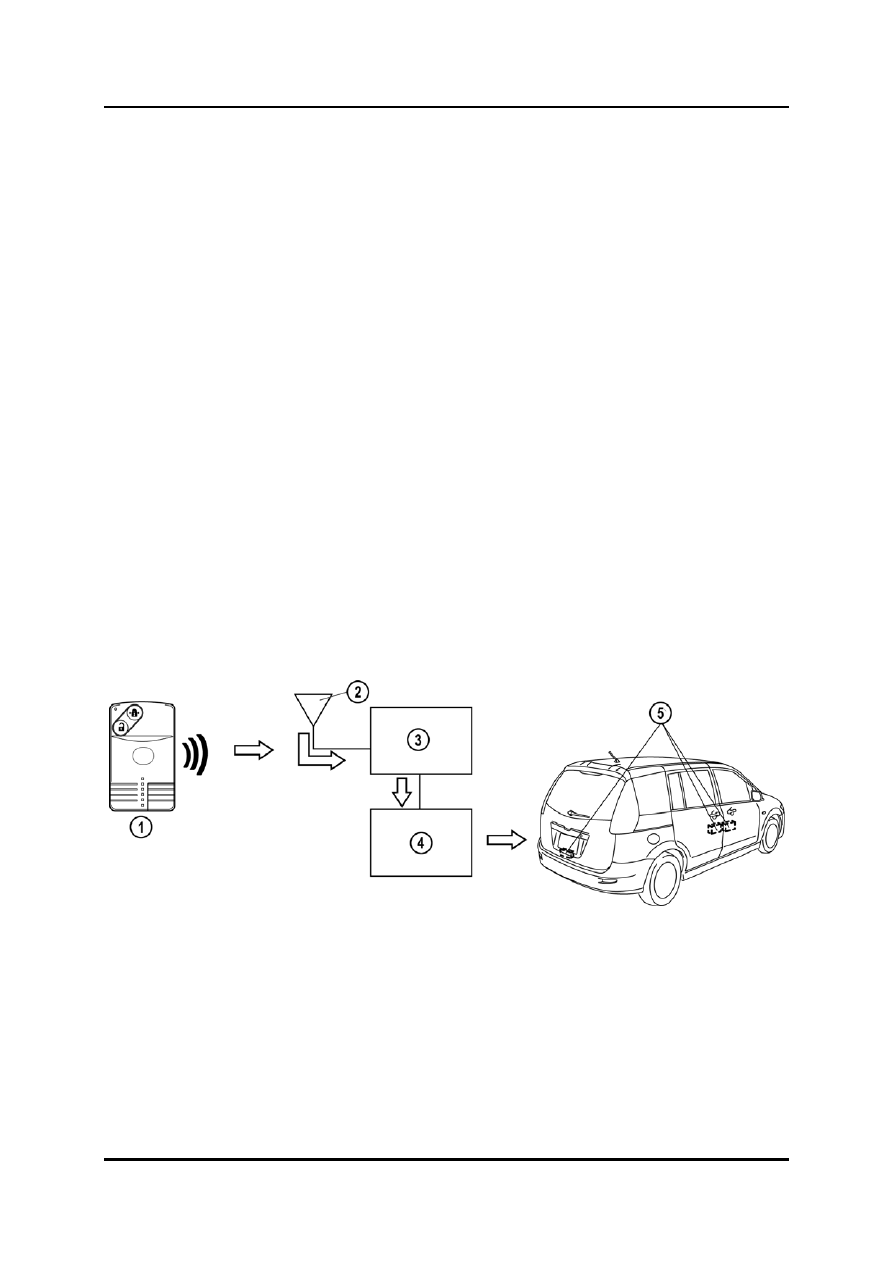

Отпирание/запирание при помощи передатчика

•

При нажатии на любую из кнопок передатчика ID (Identification = идентификация)
передатчика и постоянно изменяющийся код передаются в виде радиоволн.
Сигнал обнаруживается «бесключевым» приемником и передается на модуль
«бесключевого» управления.  Модуль «бесключевого» управления подтверждает
действительность ID ключа и посылает сигнал на BCM на приведение в действие
привода замков.

•

Если существует любое из перечисленных ниже условий при нажатии на кнопку
запирания, двери не будут заперты.

–

Дополнительный ключ находится в замке зажигания.

–

Кнопка запуска находится в любом положении, кроме LOCK.

–

Кнопка запуска была нажата.

–

Любая из дверей, включая заднюю поднимающуюся дверь, открыта.

•

Модуль «бесключевого» управления затем посылает сигнал на звуковой сигнал
«бесключевой» системы и на ВСМ для включения аварийного индикатора
(функция подтверждающего сигнала).

•

Если существует любое из перечисленных ниже условий при нажатии на кнопку
отпирания, двери не будут отперты.

–

Дополнительный ключ находится в замке зажигания.

–

Кнопка запуска находится в любом положении, кроме LOCK.

–

Кнопка запуска была нажата.





M5_09014



Передатчик (карточка-ключ) 4

BCM

2 «Бесключевой» приемник 5

Привод замка

Модуль «бесключевого» управления







Обучение обслуживанию Mazda5

09-25



Охранная система и замки

Кузов и доп. оборудование

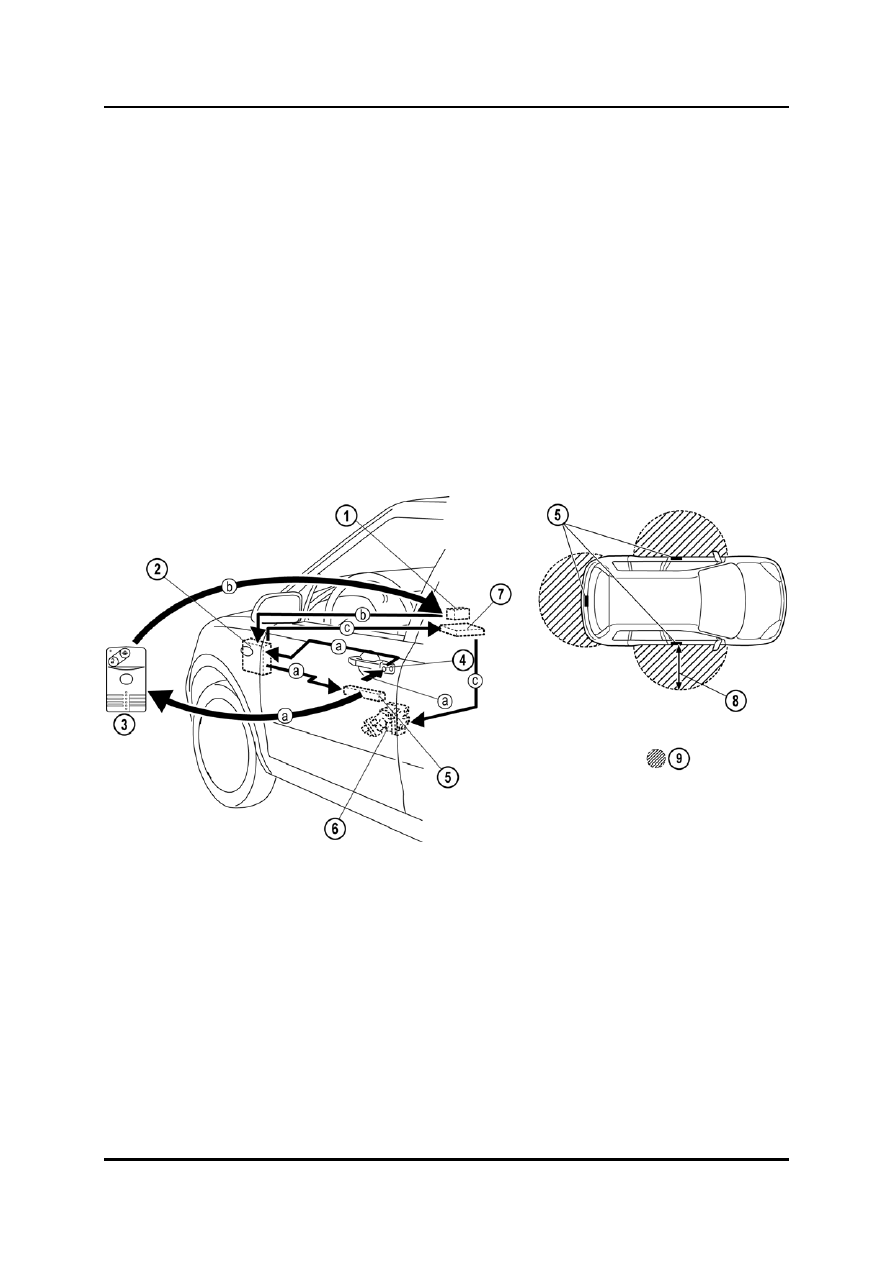

Отпирание/запирание при помощи датчиков запроса

•

В том случае если нажат один из датчиков запроса, модуль «бесключевого»
управления передает сигнал запроса ID через «бесключевые» антенны на
карточку-ключ(а).   Если в действие приведен, например, датчик запроса двери
водителя, сигнал запроса ID передается только в зону рядом с дверью водителя.
То же самое происходит с другими датчиками запроса соответственно.


•

Когда карточка ключ получает сигнал запроса ID, индикатор на ней мигает один
раз, и карточка передает ID на «бесключевой» приемник, который передает
информацию на модуль «бесключевого» управления (b).

•

Модуль «бесключевого» управления подтверждает действительность ID карточки-
ключа и посылает сигнал на BCM на приведение в действие приводов замков (с).

•

Модуль «бесключевого» управления затем посылает сигнал на звуковой сигнал
«бесключевой» системы и на ВСМ для включения аварийного индикатора
(функция подтверждающего сигнала).






M5_09015



1 «Бесключевой» приемник 6

Привод замка

Модуль «бесключевого» управления

BCM

Передатчик (карточка-ключ) 8

Приблизительно 80 см (2,6 фута)

Датчик запроса 9

Рабочий диапазон

5 «Бесключевая» антенна








09-26

Обучение обслуживанию Mazda5
