Кузов и доп. оборудование

Охранная система и замки

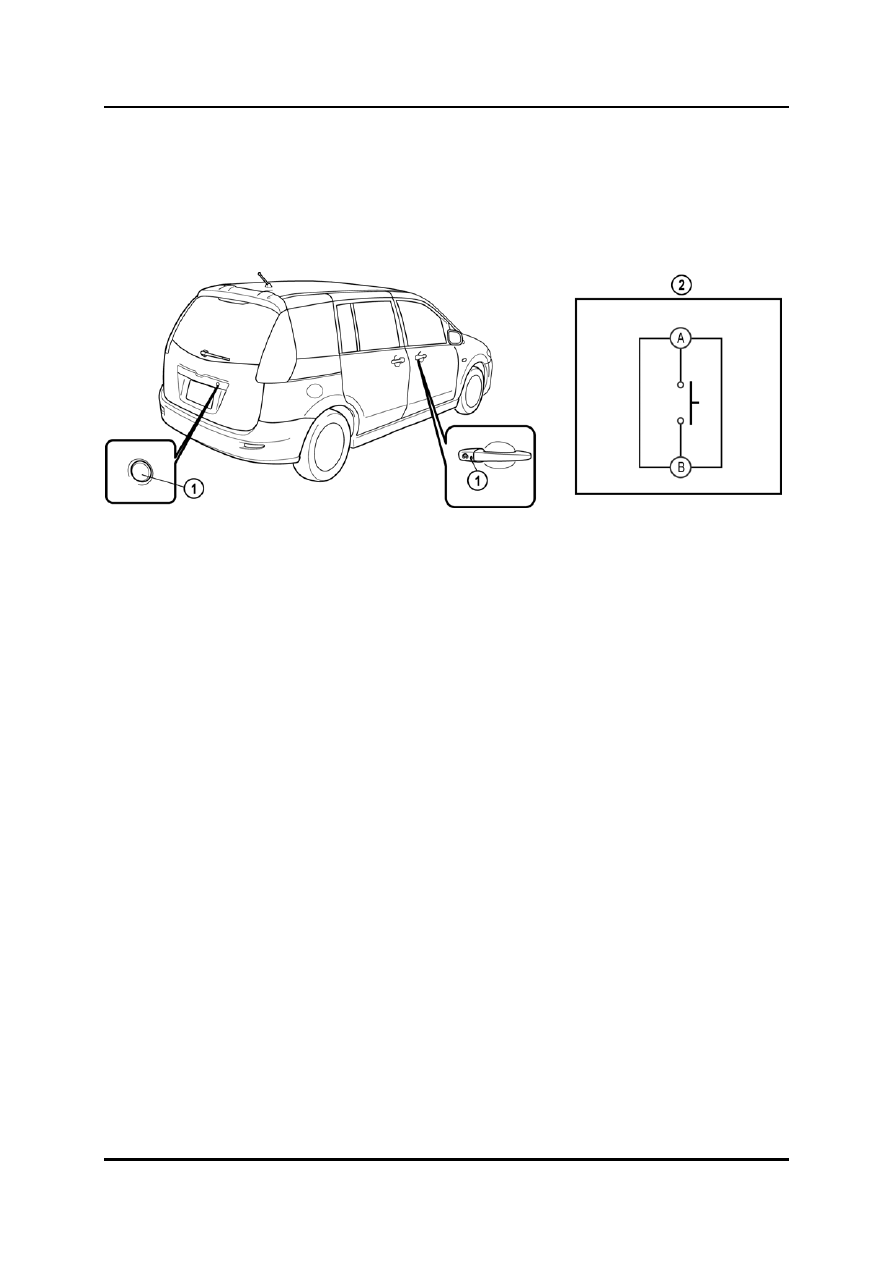

Датчик запроса

•

Датчики запроса установлены в дверь водителя, дверь пассажира и заднюю
поднимающуюся дверь соответственно.   В случае нажатия на датчик запроса,
модуль «бесключевого» управления посылает сигнал запроса на карточку-ключ.
Датчик запроса на двери водителя может также использоваться для открытия и
закрытия окон (смотри «Стекла с электроприводом»).



M5_09019



1

Датчик запроса 2

Схема внутренней цепи



Обучение обслуживанию Mazda5

09-19



Охранная система и замки

Кузов и доп. оборудование

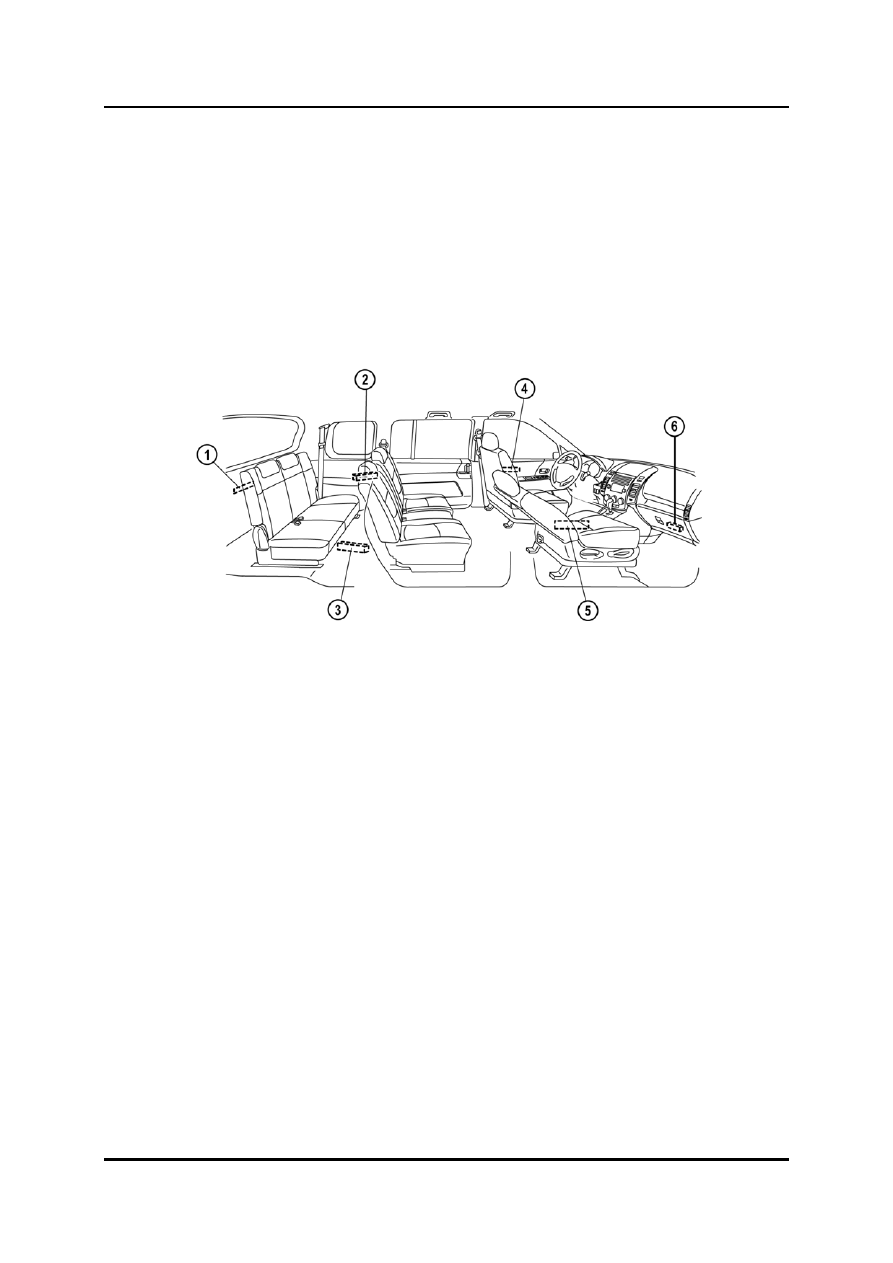

«Бесключевые» антенны

•

Всего шесть антенн посылают сигнал запроса на карточки-ключи и передают
идентификацию карточки-ключа на модуль «бесключевого» управления.

•

Антенны в передних дверях и в задней поднимающейся двери используются для
обнаружения карточек-ключей вне автомобиля, а антенны во внутренних панелях и
за перчаточным ящиком используются для обнаружения карточек-ключей внутри
автомобиля.

•

Если более одного ключа находится в зоне приема «бесключевых» антенн,
идентификация карточки-ключа с самым сильным сигналом используется модулем
«бесключевого» управления.



M5_09018



1 «Бесключевая» антенна (наружная, 4  «Бесключевая» антенна (наружная,


задняя поднимающаяся дверь)

сторона водителя)

2 «Бесключевая» антенна

(внутренняя,

5 «Бесключевая» антенна (наружная,



задняя - левая)

сторона пассажира)

3 «Бесключевая» антенна

(внутренняя,

6 «Бесключевая» антенна

(внутренняя,



задняя - правая)

передняя)



09-20

Обучение обслуживанию Mazda5

Кузов и доп. оборудование

Охранная система и замки

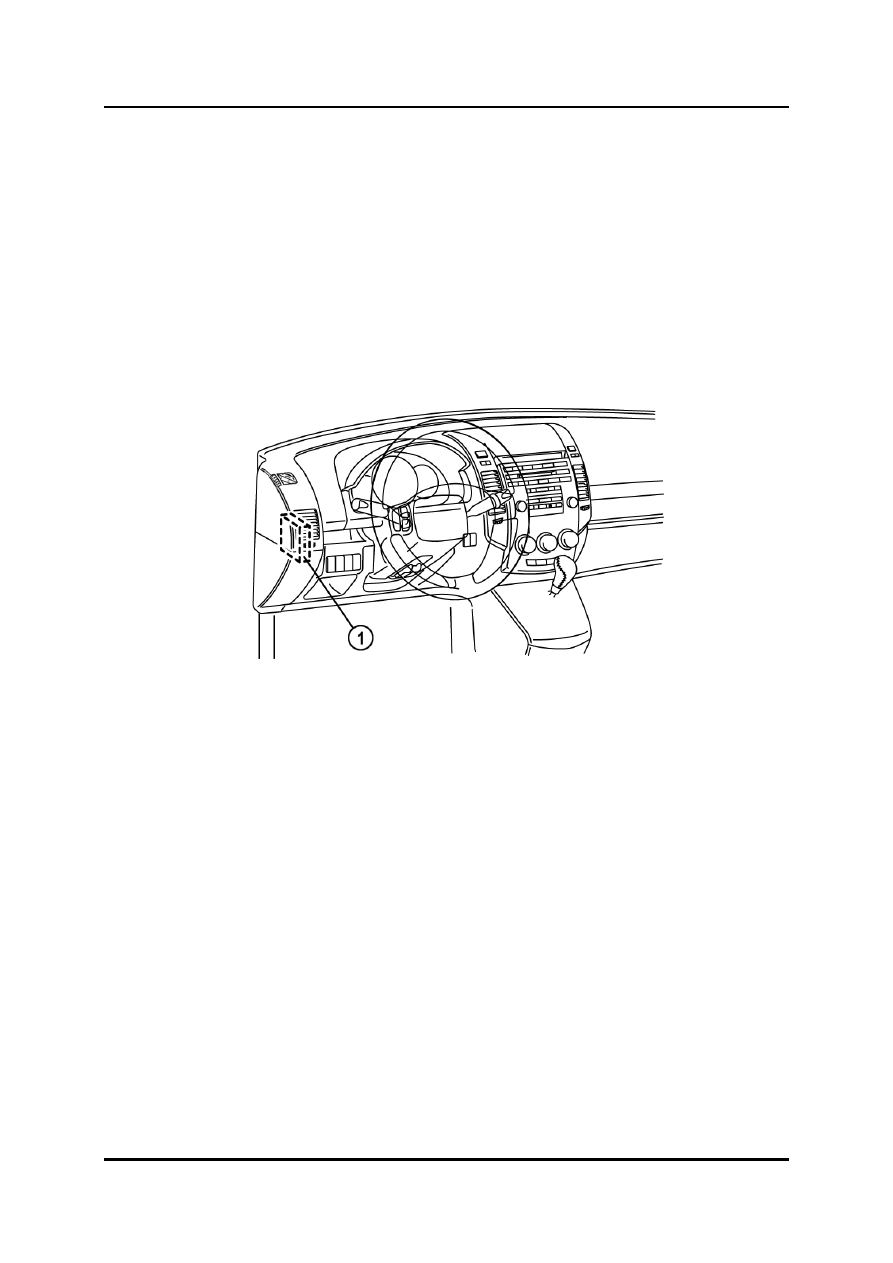

Модуль «бесключевого» управления

•

Модуль «бесключевого» управления расположен за боковой предохранительной
панелью со стороны водителя.  Он подтверждает идентификацию карточек-ключей
и передают данную информацию на PCM и BCM.

•

Модуль «бесключевого» управления подключен к шине HS-CAN.


ПРИМЕЧАНИЕ:

При замене модуля «бесключевого» управления новый модуль

подлежит конфигурированию.   Для этого следует подключить к автомобилю
WDS и выбрать опцию Toolbox

→Module Programming→Programmable

Module Installation

→RKE.





M5_09022



1

Модуль «бесключевого»
управления







Обучение обслуживанию Mazda5

09-21



Охранная система и замки

Кузов и доп. оборудование

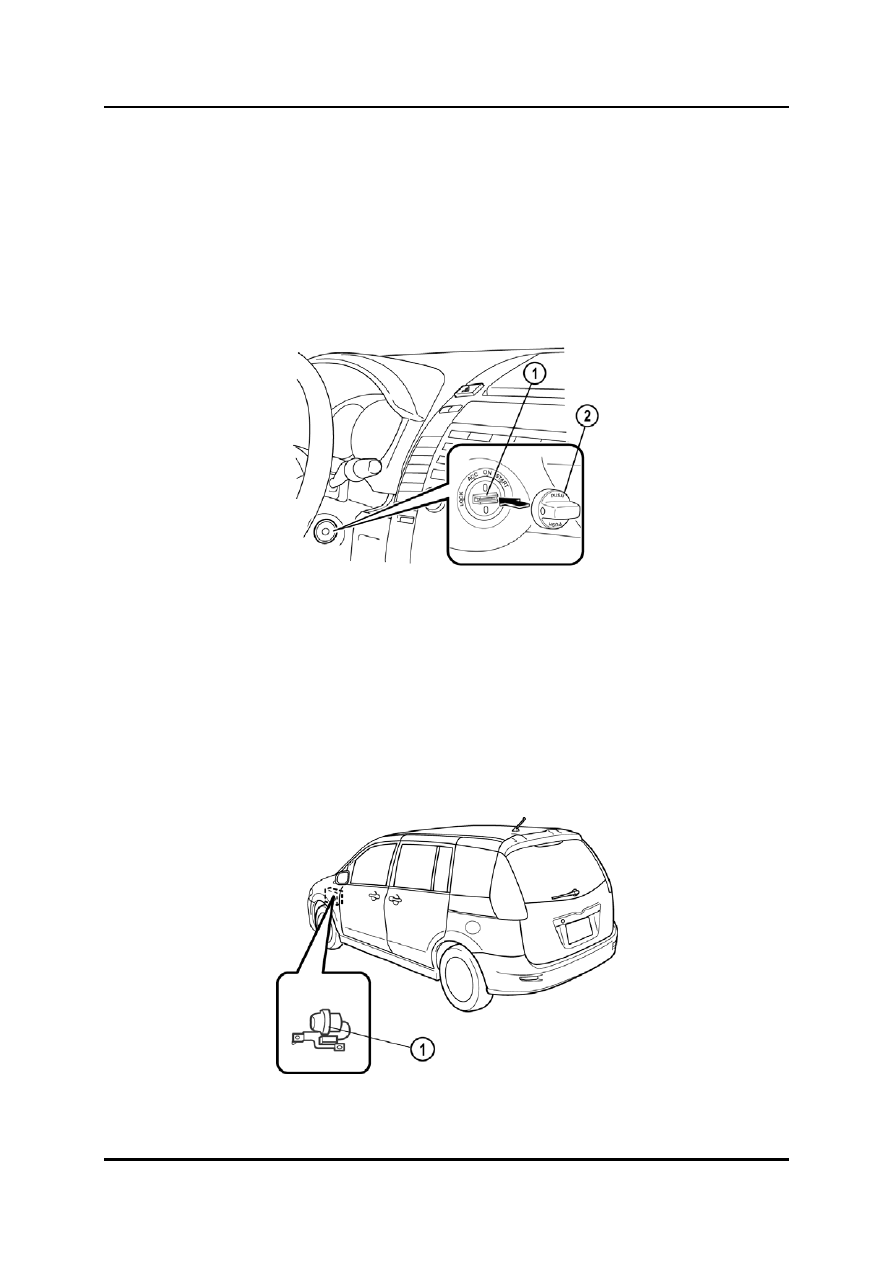

Узел блокировки рулевого управления

•

Узел блокировки рулевого управления состоит из ограничителя угла поворота и
кнопки запуска.  При нажатии на кнопку запуска сигнал запроса посылается
модулем «бесключевого» управления через «бесключевые» антенны.  Если
модуль «бесключевого» управления успешно идентифицирует действительную
карточку-ключ, он передает сигнал на узел блокировки рулевого управления,
позволяя разблокировать рулевое управление и повернуть кнопку запуска в
положение «ON».  Если, по какой-либо причине, карточка-ключ не может быть
идентифицирована или не работает, кнопка запуска может быть удалена, и
вставлен дополнительный ключ для запуска двигателя.



M5_09021

1

Узел блокировки рулевого
управления

2

Кнопка запуска



Звуковой сигнал «бесключевой» системы

•

Звуковой сигнал «бесключевой» системы обеспечивает звуковое подтверждение
того, что двери были открыты или закрыты (функция подтверждающего сигнала),
или того, что система используется не правильно.

•

Звуковой сигнал «бесключевой» системы крепится к кузову внутри левого крыла.
Для обеспечения доступа следует демонтировать внутренний передний брызговик.



M5_09020



1

Звуковой сигнал «бесключевой» системы





09-22
