Коробка передач/КП в блоке с ведущим мостом A26M-R

Перераспределение мощности

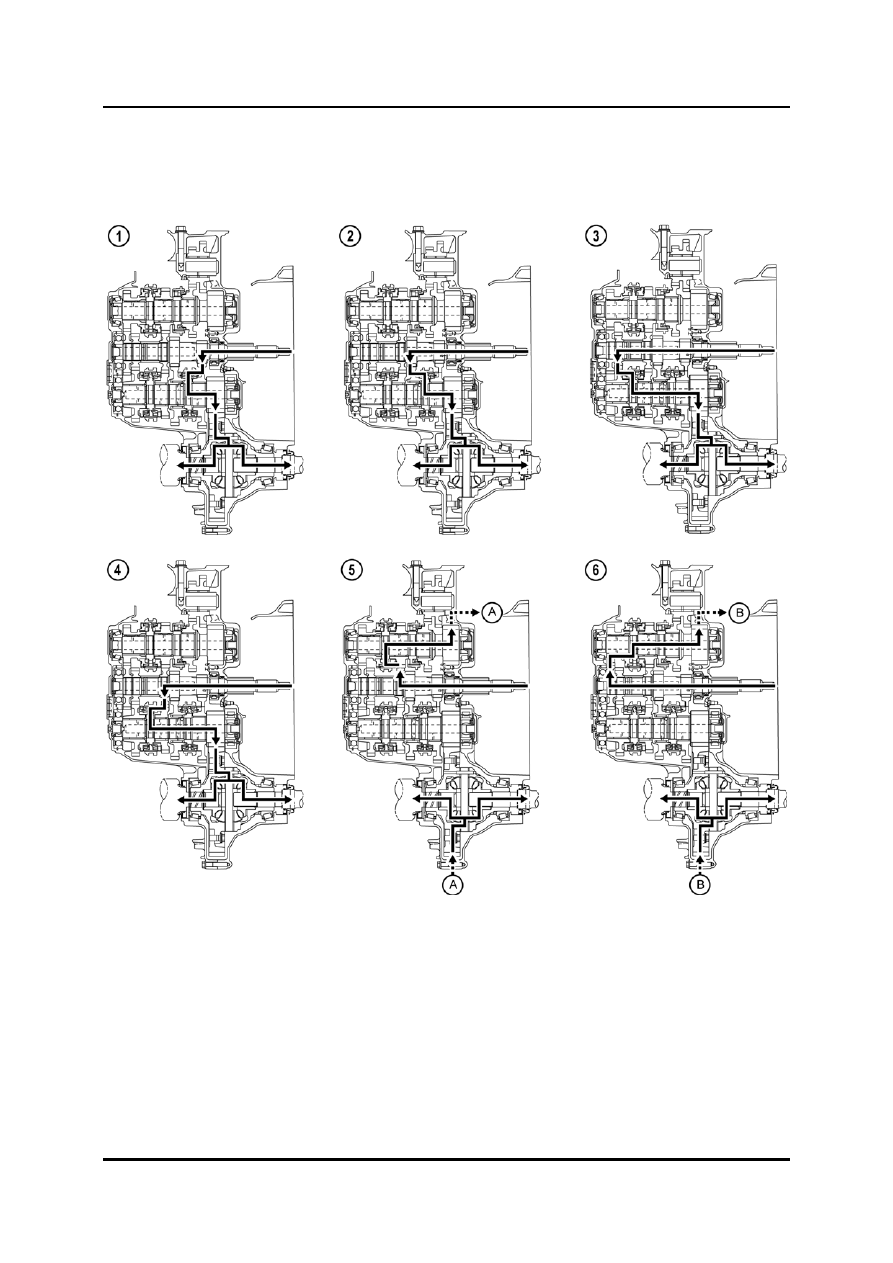

С первой по шестую передачу







M5_05008



1

Первая передача 4

Четвёртая передача

2

Вторая передача 5

Пятая передача

3

Третья передача 6

Шестая передача



Обучение обслуживанию Mazda5

05-9

A26M-R  Коробка передач/КП в блоке с ведущим мостом

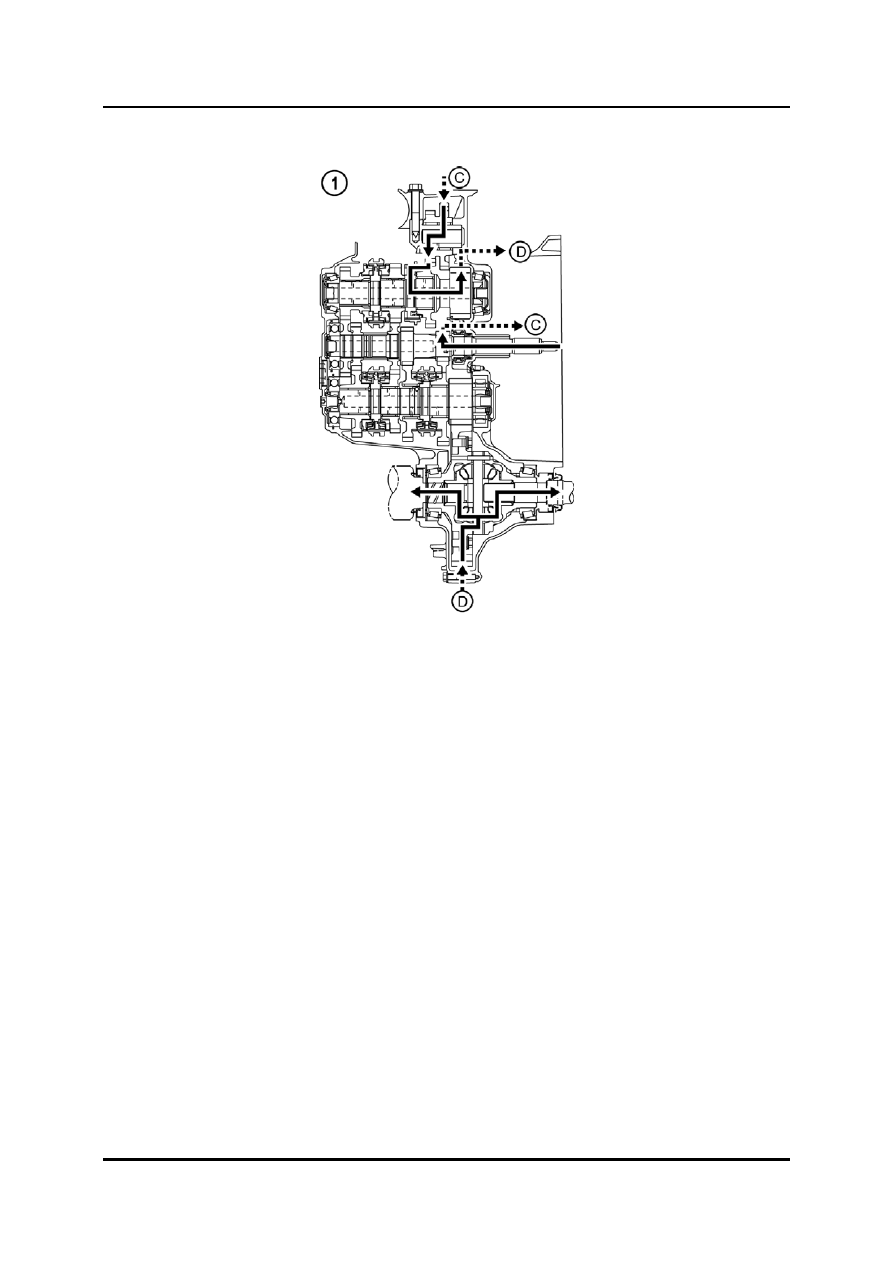

Передача заднего хода



M5_05009



1

Передача заднего хода







05-10

Обучение обслуживанию Mazda5

Коробка передач/КП в блоке с ведущим мостом A26M-R

Ступица сцепления синхронизатора

•

В каждой ступице сцепления применяется шариковый фиксатор, чтобы уменьшить
общие размеры ступицы.

•

Механизм с фиксатором шарикового типа состоит из пружины ключа
синхронизатора спирального типа, ключа синхронизатора и шарнира. Его функция,
по сути, та же, что и у пружины радиального типа, которая находится в других
коробках передач в блоке с ведущим мостом.

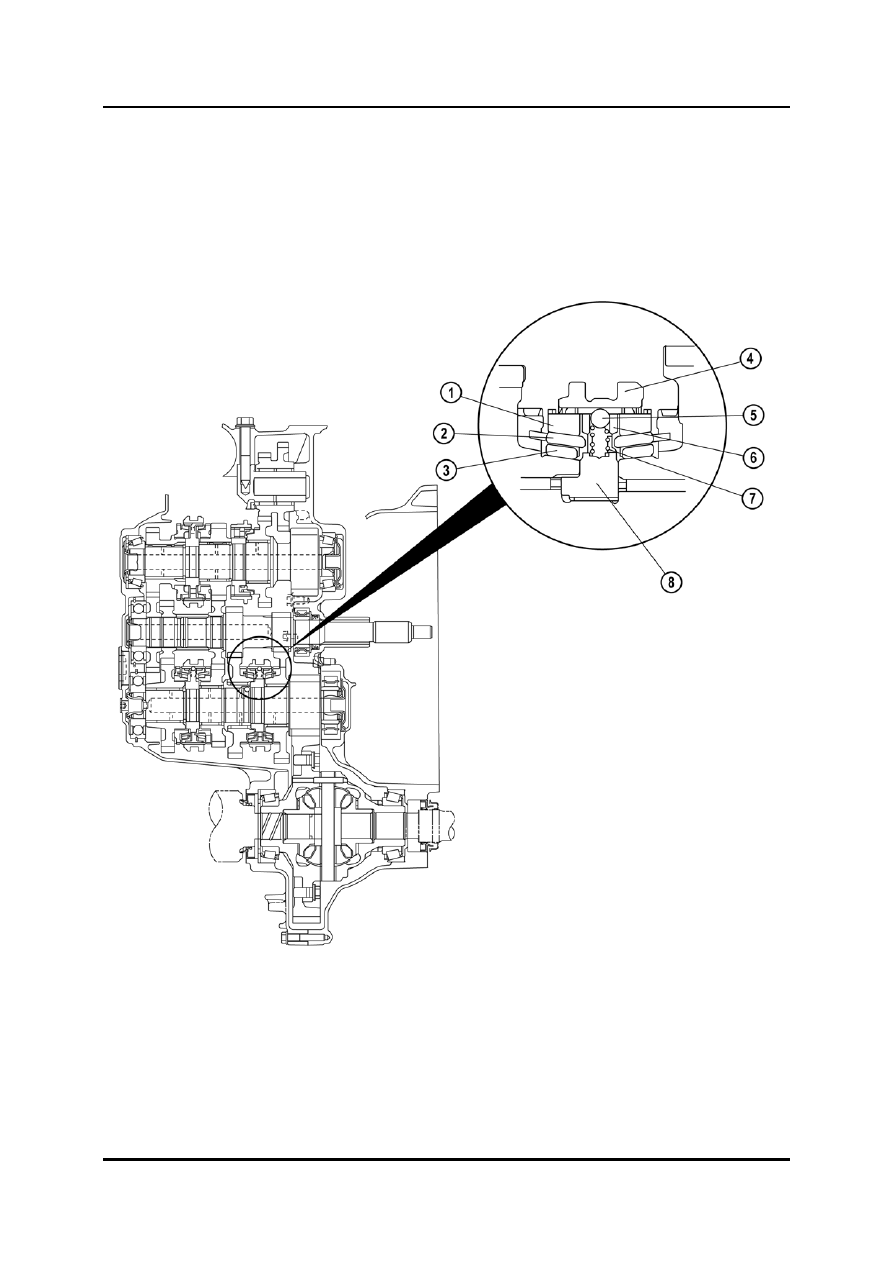

M5_05010



1

Внешнее кольцо синхронизатора 5

Шарик

2

Конус синхронизатора

6

Ключ синхронизатора

3

Внутреннее кольцо синхронизатора

7

Пружина ключа синхронизатора

4

Втулка ступицы 8

Ступица синхронизатора




Обучение обслуживанию Mazda5

05-11

A26M-R  Коробка передач/КП в блоке с ведущим мостом

Механизм блокировки переключения передач

•

Механизм блокировки переключения передач препятствует задействованию двух
передач одновременно. Во время переключения передач вилки переключения
передач и тяга механизма переключения, за исключением той, что находится в
действии, блокируются в нейтральном положении пластиной фиксатора.

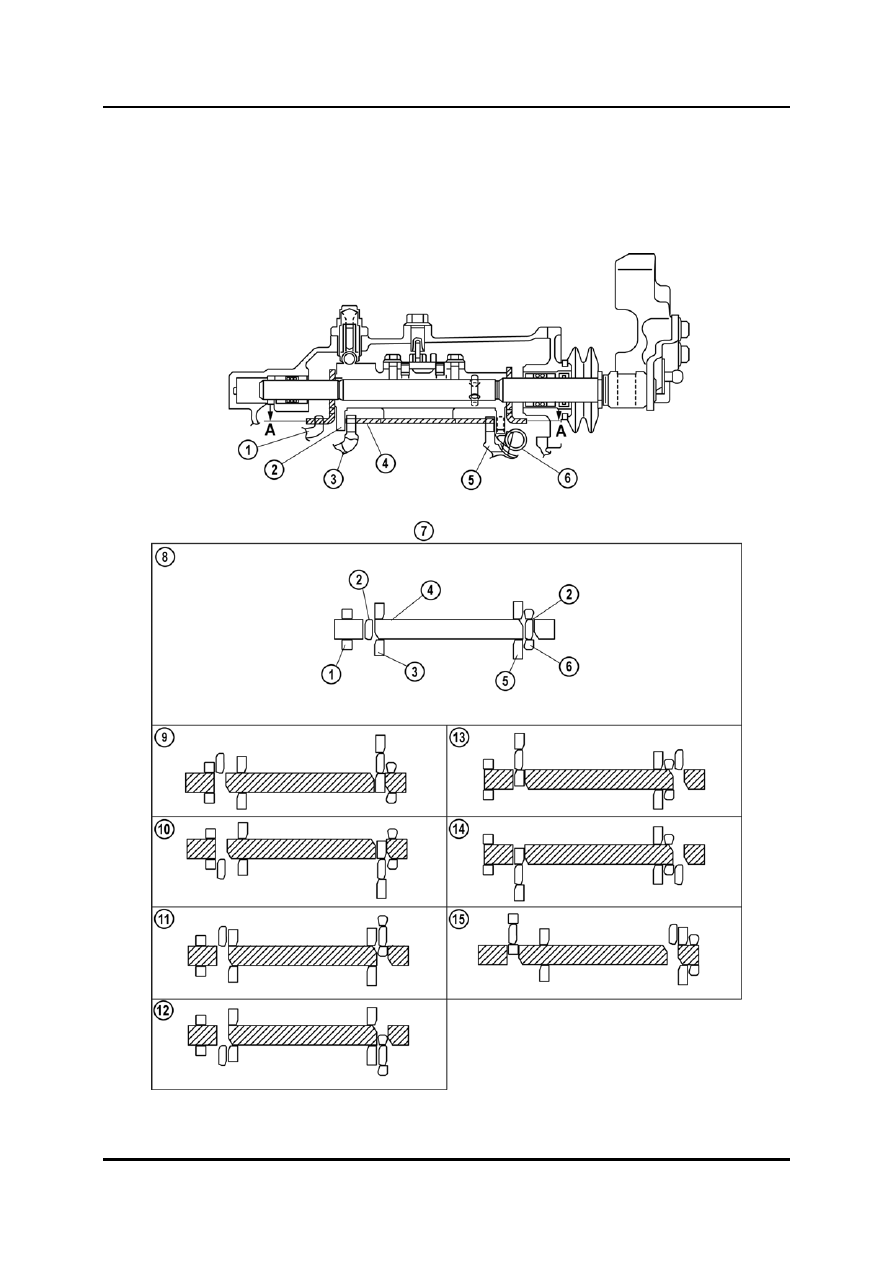

M5_05011



05-12
