Mazda 5. Руководство - часть 37

Кробка передач/КП в блоке с ведущим мостом G35M-R

Механическая КП для автомобилей с приводом на передние
колеса

Общие характеристики

•

Коробка передач/коробка передач в блоке с ведущим мостом имеет следующие
особенности:

–

Механизм переключения передач с использованием системы тросового типа.

–

Рычаг переключения передач расположен в центре приборной панели.

–

Сцепление с гидроприводом (как в Mazda3 (BK)).

–

Трубки сцепления с быстросъёмными соединителями (как в Mazda3 (BK)).

–

5-скоростная механическая коробка передач G35M-R для моделей с
бензиновым двигателем (подобно модели Mazda3 (BK)).

–

6-скоростная механическая коробка передач A26M-R для моделей с дизельным
двигателем.

–

Сдвоенный маховик для моделей с дизельным двигателем (как в Mazda6
(GG/GY)).

–

Саморегулирующаяся крышка картера сцепления для моделей с дизельным
двигателем (как в Mazda2 (DY)).




Обучение обслуживанию Mazda5

05-1

G35M-R  Коробка передач/КП в блоке с ведущим мостом

Коробка передач G35M-R

•

Механическая коробка передач для автомобилей с приводом на передние колеса
G35M-R по существу такая же, какая используется в современной модели Mazda3
(BK) с двигателем LF, за исключением следующего:

–

Используется трёхконусный синхронизирующий механизм для первой и второй
передач.

–

Используется двуххконусный синхронизирующий механизм для третьей и
четвёртой передач.



Технические характеристики

L8

LF

3,666

3,307

2,059

1,842

1,392

1,310

1,030
0,795
3,454
4,388

4,588

Всесезонное

Выше 10°C {50°F}

Ёмкость
(приблизит.)

(Л{ам. кв., бр. кв.})

Синхронизатор

Передвижные каретки и синхронизатор

Пункт

2,87 {3,03, 2,53}

API service GL-4 или GL-5

SAE 75W-90
SAE 80W-90

Технические характеристики

G35M-R

Система тросового типа

Напольное размещение

Тип двигателя

Тип мех. кор. передач для ав т. с прив . на пер. колеса

Метод действия

Пеедаточное число конечной передачи

Передний ход

Управлен. кор. передач в блоке с ведущим мостом

Вспом. уст-в о
перекл.

Задний ход

Масло

Передаточное
число

Марка

4GR
5GR
Задний ход

1GR

3GR

2GR



M5_05T001



05-2

Обучение обслуживанию Mazda5

Кробка передач/КП в блоке с ведущим мостом G35M-R

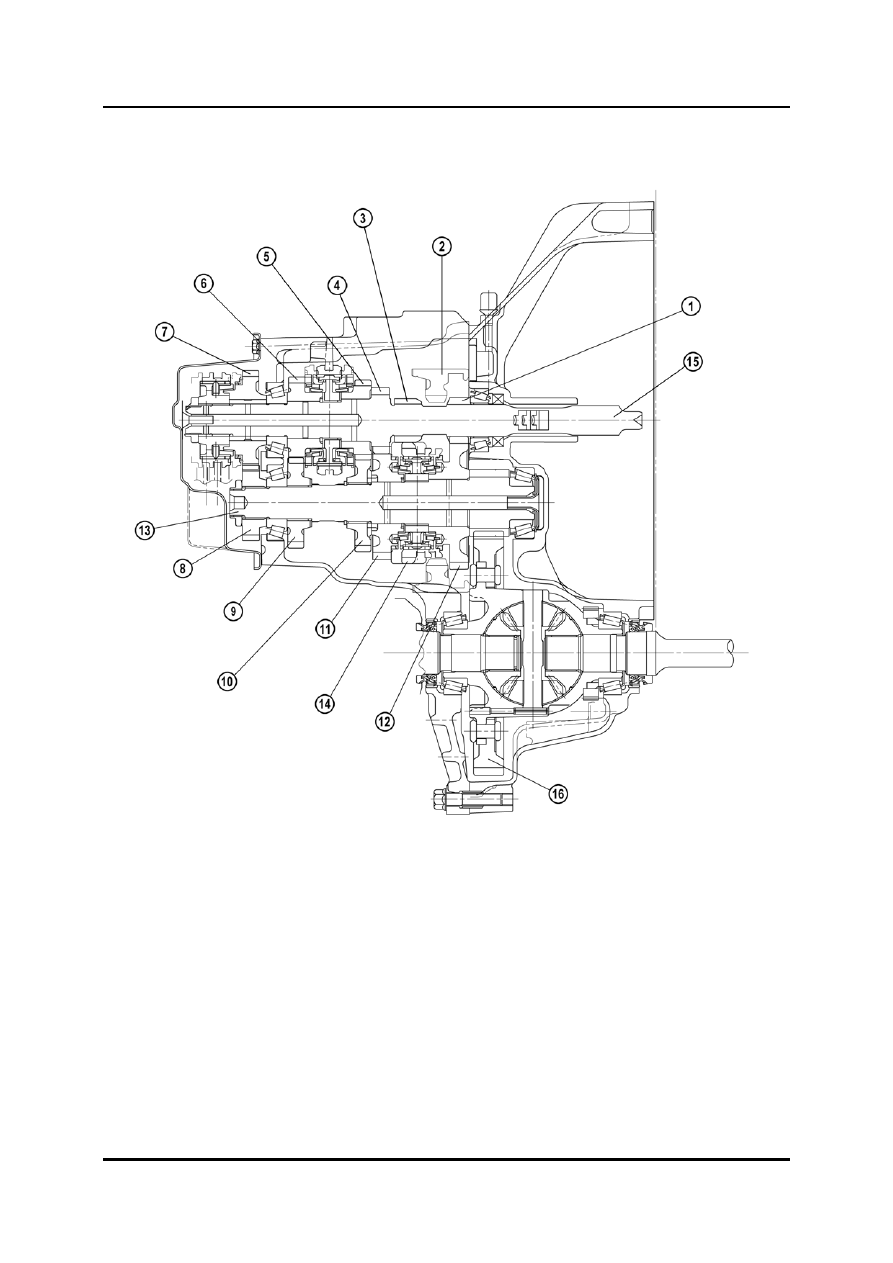

Общий вид



M5_05016



1

Первая передача

10

Третья передача вторичного вала

2

Промежуточная шестерня заднего хода 11  Вторая передача вторичного вала

3

Передача заднего хода 12

Первая передача вторичного вала

4

Вторая передача 13

Вторичный вал

5

Третья передача 14

Втулка ступицы диска сцепления

6

Четвёртая передача



(передача заднего хода)

7

Пятая передача

15

Первичный вал

8

Пятая передача вторичного вала

16

Шестерня дифференциала

9

Четвёртая передача вторичного вала







Обучение обслуживанию Mazda5

05-3

G35M-R  Коробка передач/КП в блоке с ведущим мостом

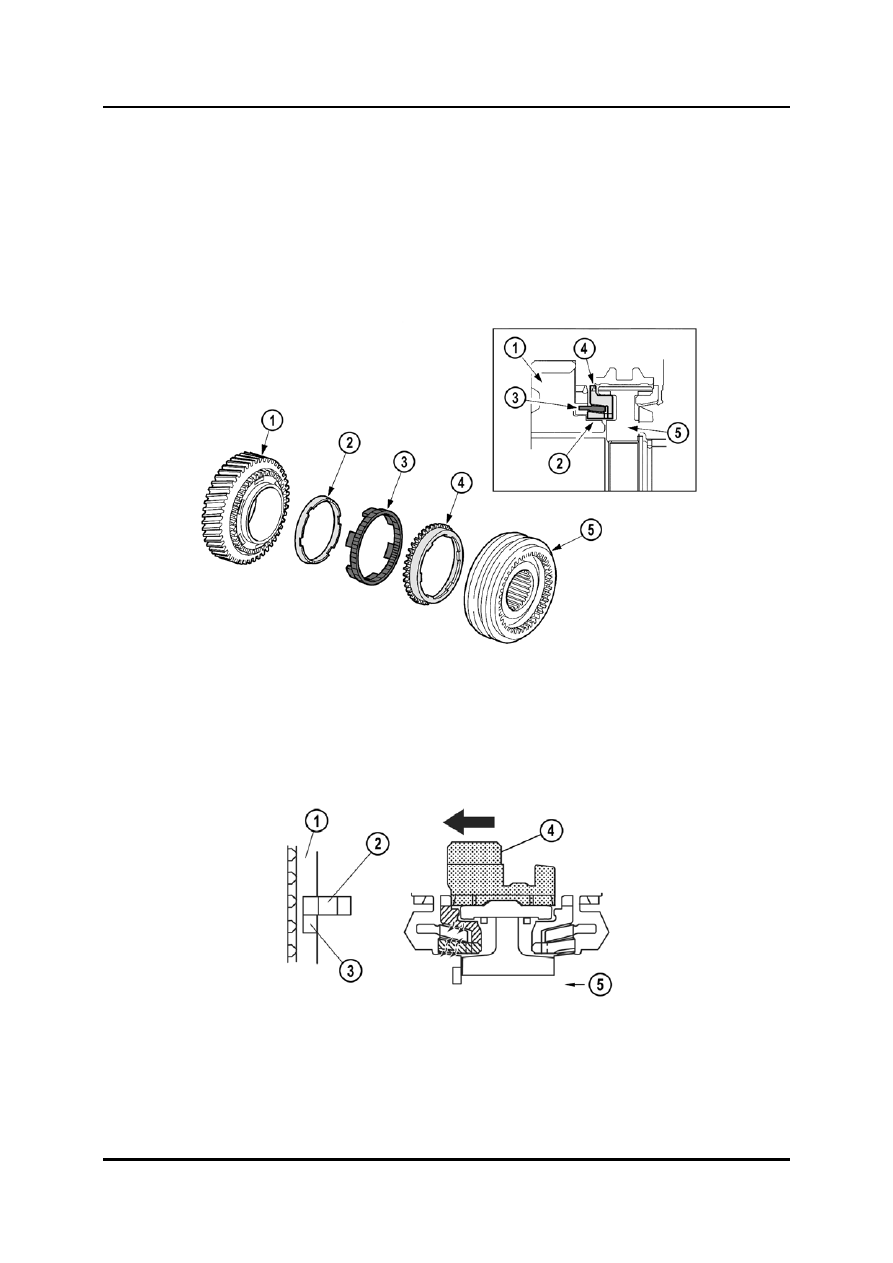

Трёхконусный синхронизирующий механизм

•

Трёхконусный синхронизирующий механизм используется для первой и второй
передач.

•

Конструкция трёхконусного синхронизатора по существу такая же, как и
двухконусного синхронизатора, за исключением того, что внутренняя поверхность
внутреннего кольца используется в трёхконусном синхронизаторе в качестве
фрикционной поверхности.





M5_05002

1

Шестерня 4

Внешнее кольцо синхронизатора

2

Внутреннее кольцо синхронизатора 5

Ступица синхронизатора в сборе

3

Конус синхронизатора








Работа



M5_05003



1

Кольцо синхронизатора 4

Втулка ступицы синхронизатора

2

Ключ синхронизатора 5

Фрикционная поверхность

3

Шпоночный паз







05-4

Обучение обслуживанию Mazda5
