Тормоза

Типовая тормозная система

Типовая тормозная система

Общие характеристики

•

Конструкция и работа тормозной системы по существу такая же, как у современной
модели Mazda3 (BK). Она имеет следующие особенности:

–

Используется педаль тормоза, сводящая к минимуму внешнее воздействие.

–

В блок усилителя торможения включён механический усилитель торможения.

–

Добавлен вынесенный расширительный бачок главного цилиндра.



Технические характеристики

Техническая характеристика

Подв есна конструкция

2,8

Макс. ход поршня

 (мм {дюймов })

117 {4,61}

Тандем

Диаметр цилиндра

 (мм {дюймов })

22,2 {0,874}

Вентилируемый тормозной диск

Диаметр цилиндра

 (мм {дюймов })

57 {2,2}

(мм

2

 x мм {дюймов

2

 x дюйм})

С 15-дюймов ым тормозом:

278 × 25 {10,9 × 0,98}

С 16-дюймов ым тормозом:

300 × 25 {11,8 × 0,98}
Тв ёрдотельный диск

Задний
тормоз

Диаметр цилиндра

 (мм {дюймов })

38 {1,5}

Размеры накладки (площадь x толщина)

(мм

2

 x мм {дюймов

2

 x дюйм})

С 15-дюймов ым тормозом:

280 × 11 {11,0 × 0,43}

С 16-дюймов ым тормозом:

302 × 11 {11,9 × 0,43}

Тип

Одномембранный, с

в акуумным усилителем

Внешний диаметр

 (мм {дюймов })

272,1 {10,71}

Устройств о упр.
тормозной силой
задних колёс
Сист.торм.шланг.

Компонов ка системы тормозных шлангов

X-образная компонов ка

Тип

Мех. типа, для тормож. обоих задних колес

Метод действ ия (постанов ка/снятие)

Рычажная конструкция ручного действ ия

Метод регулиров ки люфта

Ав томатическая регулиров ка

Томозн. жидк.

Тип

SAE J1703, FMVSS 116 DOT-3 или DOT-4

Пункт

Педаль
тормоза

Тип

Размеры накладки (площадь x толщина)

Глав ный
цилиндр

Тип
Передат. отнош. рычажн. мех-ма педали

Размеры диска

2 700 × 10,8 {4,185 × 0,43}

5 140 × 12,0 {7,967 × 0,47}

Электронная система распределения

тормозных сил (EBD)

Блок усилите-
ля тормозов

Стояночный
тормоз

Тип

Размеры диска

 (мм {дюймов })

Тип

Задний
тормоз

 (мм {дюймов })

Тип

Передний
тормоз



M5_04T001



Обучение обслуживанию Mazda5

04-1



Типовая тормозная система

Тормоза

Главный цилиндр

•

Вынесенный расширительный бачок главного цилиндра прикреплён к кузову
автомобиля под панелью между капотом и лобовым стеклом.


ПРИМ: Вынесенный расширительный бачок и соединительные шланги могут

заменяться отдельно, а главный цилиндр и основной бачок – не могут. Если
имеется неисправность в главном цилиндре или основном бачке, они должны
заменяться в сборе.

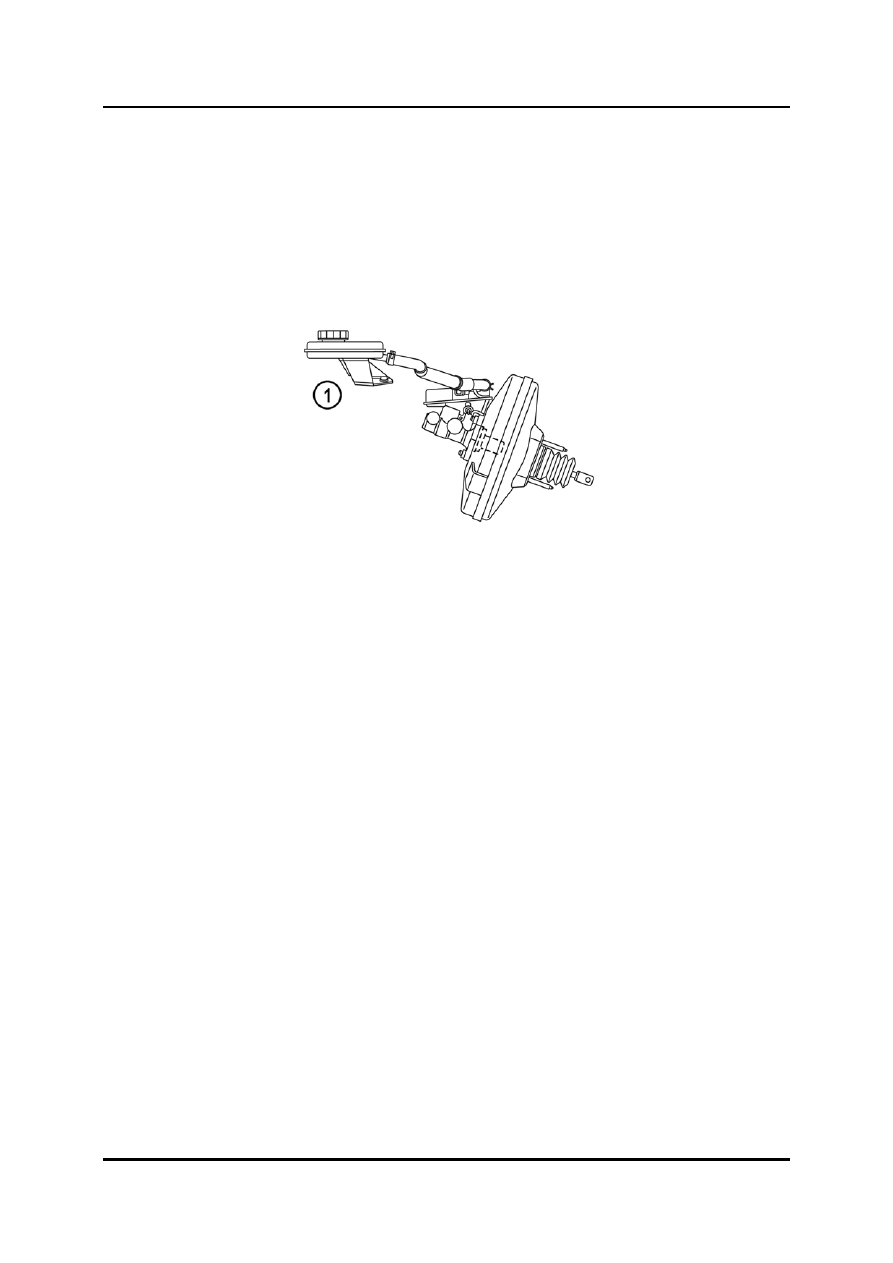

M5_04001



1

Главный тормозной цилиндр и бачок







04-2

Обучение обслуживанию Mazda5

Тормоза

Антиблокировочная система тормозов

Антиблокировочная система тормозов

Общие характеристики

•

Конструкция и работа ABS (Antilock Brake System = антиблокировочная система
тормозов) по существу такие же, как в современной модели Mazda3 (BK). Она
имеет следующие особенности:

–

Для управления работой ABS и Электронной системой распределения
тормозных сил (для автомобилей без DSC) применяется гидравлический
блок/модуль управления TEVES MK7.

–

Применены ABS-датчики скорости колеса на супер-магниторезестивных
элементах.

–

Использован магнитный кодировщик ротора ABS-датчика, интегрированного в
элемент ступицы колеса.

Расположение деталей

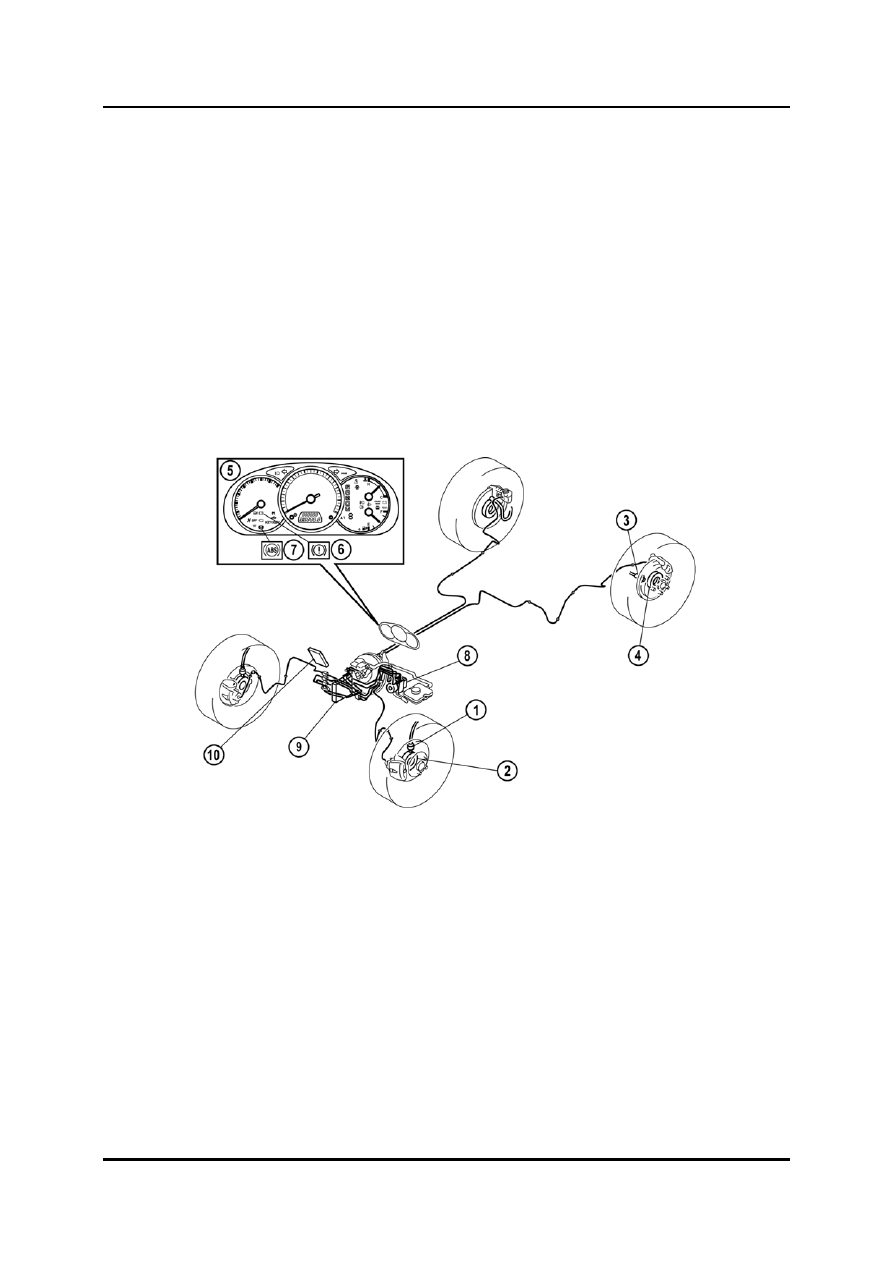

M5_04002



1 ABS-датчик скорости переднего колеса 7 Предупредительная световая
2

Ротор ABS-датчика переднего колеса



сигнализация ABS

3 ABS-датчик скорости заднего колеса 8

ABS

HU/CM

4

Ротор ABS-датчика заднего колеса 9

PCM

(L8,LF)

5

Приборный щиток 10

PCM

(MZR-CD)

6

Предупреждающая световая







сигнализация тормозной системы







ПРИМ: При замене модуля управления ABS новый модуль должен быть

сконфигурирован. Чтобы это выполнить, подключите к автомобилю WDS,
выберите опцию ToolboxÆModule programmingÆProgrammable module
installationÆABS (Панель инструментовÆПрограммирование
модуляÆУстановка программируемого модуляÆABS).



Обучение обслуживанию Mazda5

04-3



Регулировка динамической стабильности

    Тормоза

Регулировка динамической стабильности

•

Конструкция и работа DSC (Dynamic Stability Control = регулировка динамической
стабильности) по существу такая же, как в современной модели Mazda3 (BK). Она
имеет следующие особенности:

–

Применяется гидравлический блок/модуль управления DSC TEVES MK6,
регулирующий DSC/TCS/ABS/EBD.

–

Применяется комбинированный датчик, объединяющий в себе как датчик
величины поворота вокруг вертикальной оси, так и датчик боковой перегрузки.

–

Для связи между комбинированным датчиком и модулем управления DSC
используется собственная система сети контроллеров.

Расположение деталей

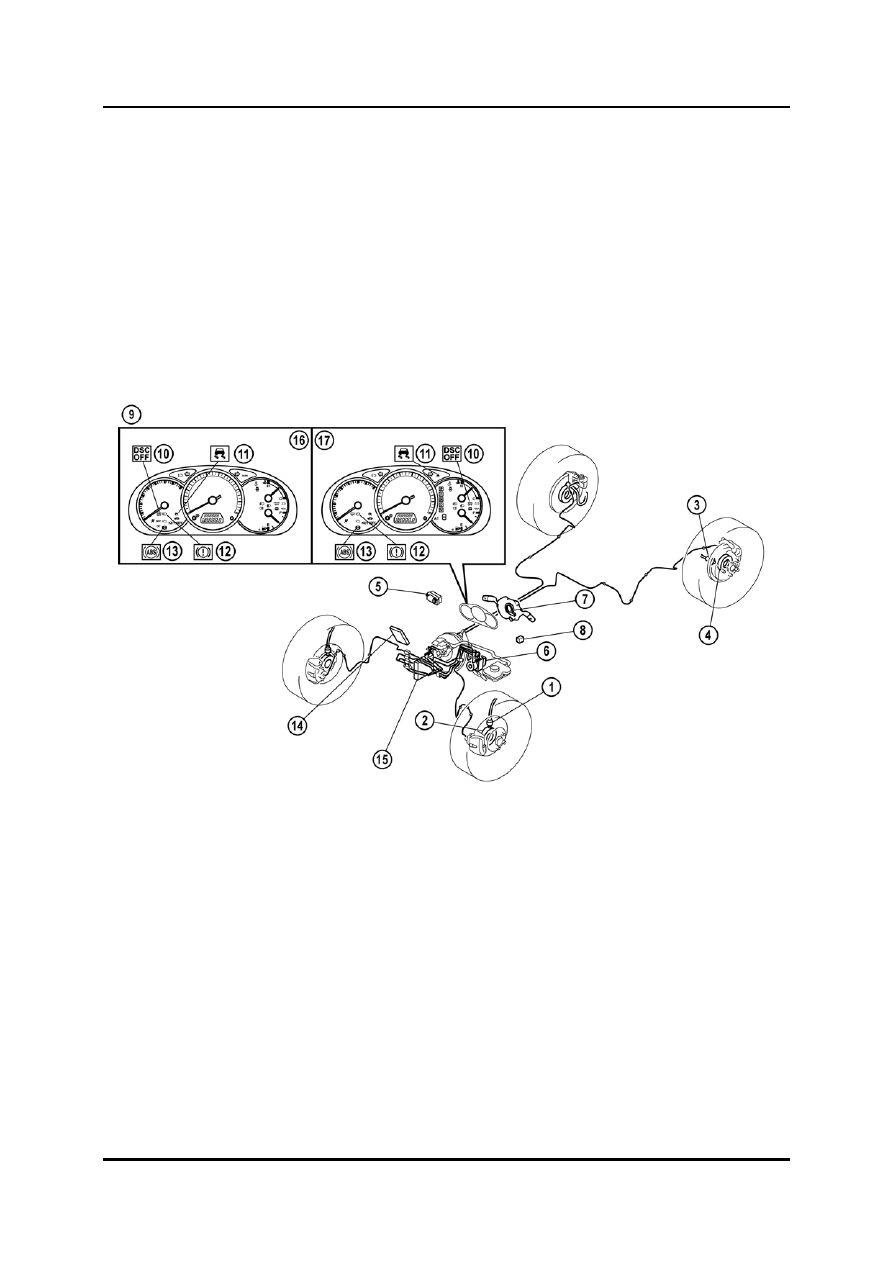

M5_04003





1 ABS-датчик скорости переднего колеса 10

Лампочка DSC OFF

2

Ротор ABS-датчика переднего колеса 11

Лампочка указателя DSC

3 ABS-датчик скорости заднего колеса 12

Предупреждающая световая

4

Ротор ABS-датчика заднего колеса



сигнализация тормозной системы

5

Комбинированный датчик 13

Предупредительная световая

6

Датчик давления тормозной жидкости



сигнализация ABS



(встроен в DSC HU/CM)

14

PCM (MZR-CD)

7

Датчик угла поворота рулевого управления 15

PCM ( L8,LF)

8

Выключатель DSC OFF

16

Дизельный двигатель

9

Приборный щиток 17

Бензиновый двигатель
