Mazda 5. Руководство - часть 27

Двигатель 2.0 MZR-CD

Система управления

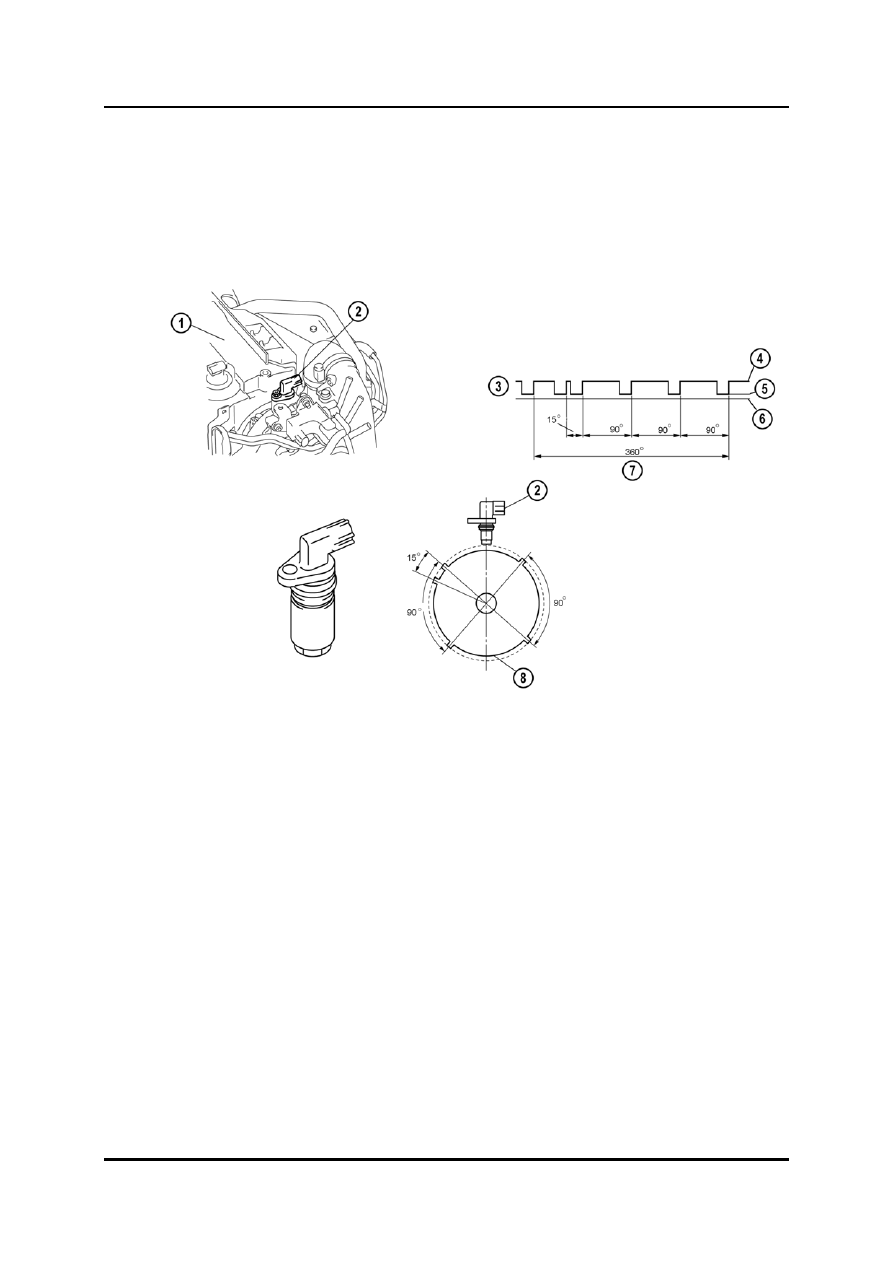

Датчик положения распределительного вала

•

Введён датчик CMP (Camshaft Position = положение распределительного вала)
магнито-резистивного типа, который находится на вакуумном насосе. Датчик
состоит из двух магнито-резистивных элементов и магнита, который сканирует
ротор, имеющий пять зубьев. Ротор прикреплён к управляющей шестерне
масляного насоса рулевого привода с усилителем.





M5_01055


1

Головка блока цилиндров 5

0,5

В

2

Датчик CMP

6

Земля

3

Выходной сигнал 7

Угол поворота кулачка

4 5

В 8

Зубчатый ротор


Обучение обслуживанию Mazda5

01-89

Система управления

Двигатель 2.0 MZR-CD

•

Магнито-резистивный элемент характеризуется тем, что его сопротивление
меняется в зависимости от магнитного потока. Когда ротор проходит под датчиком,
генерируется переменное магнитное поле, которое изменяет сопротивление
магнито-резистивных элементов. Микросхема преобразует выходное напряжение
магнито-резистивных элементов в прямоугольный импульс, который затем
поступает в PCM.



ПРИМ: Когда датчик CMP отказывает, это можно распознать по возросшему шуму от

двигателя («жёсткой» работе дизеля). Чтобы определить цилиндр №1 при
запуске двигателя, PCM впрыскивает дозированное количество топлива в
каждый из цилиндров и контролирует число оборотов двигателя датчиком CKP.
Искомый цилиндр – это тот, в котором число оборотов двигателя
увеличивается после впрыска топлива. В результате, процесс запуска длится
дольше, чем обычно.



ПРИМ: При установке датчика CMP проверьте, чтобы к датчику не прилипли никакие

металлические стружки. Это могло бы вызвать колебания магнитного потока,
воздействуя на сигнал датчика , следовательно, на управление двигателем.



•

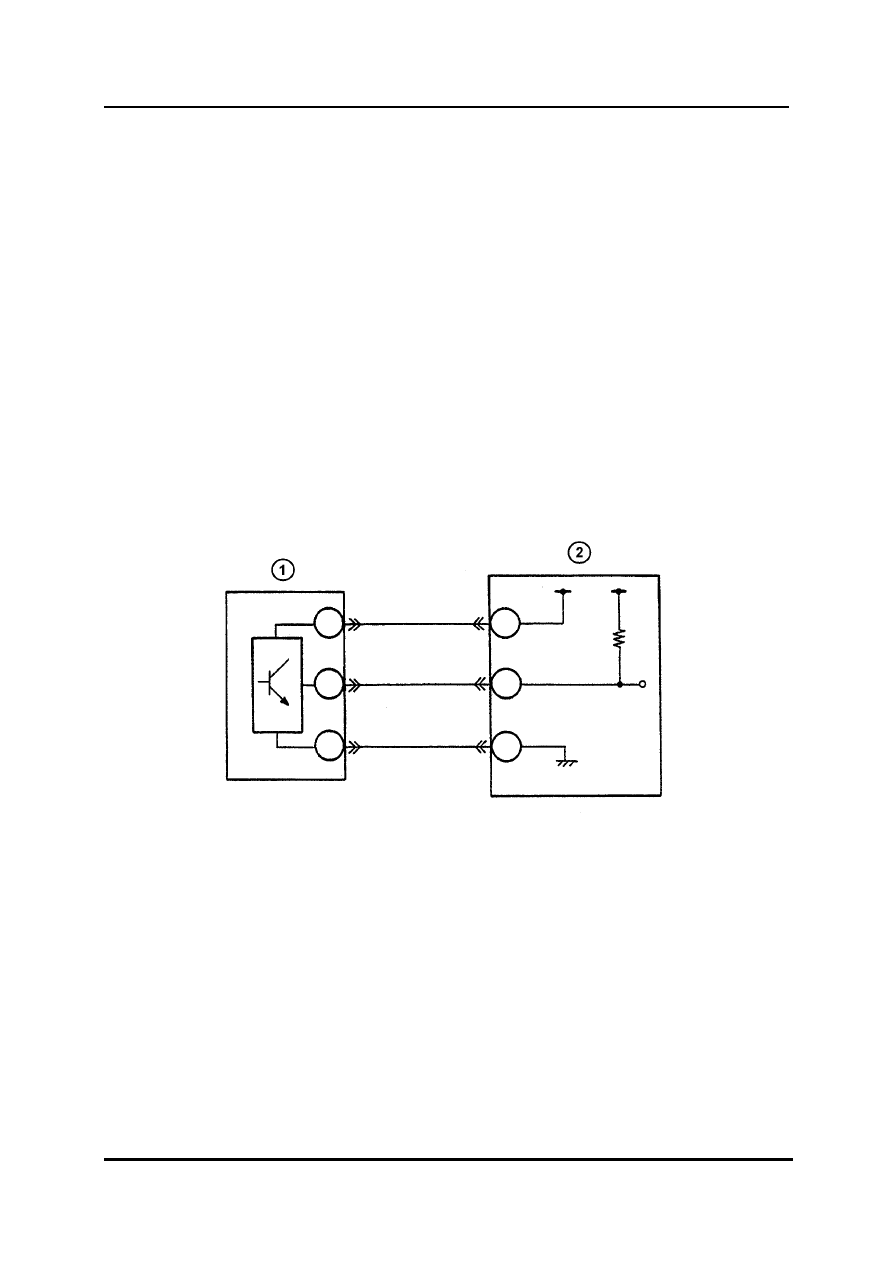

Датчик CMP подаёт в PCM цифровой сигнал напряжением 0 В/5 В.





M5_01063



1

Датчик CMP

2

PCM




01-90

Обучение обслуживанию Mazda5

Двигатель 2.0 MZR-CD

Система управления

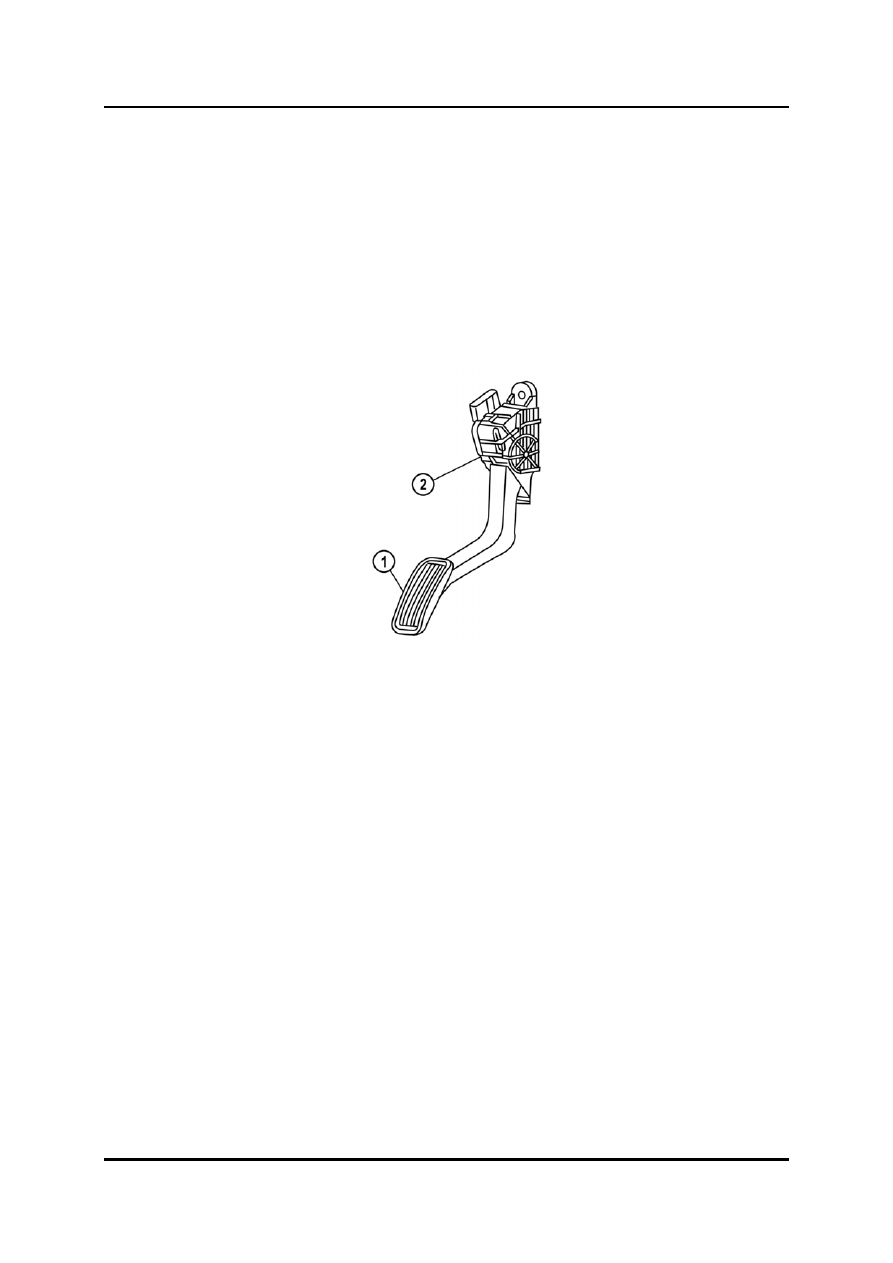

Датчик положения педали акселератора

•

Введён датчик APP (Accelerator Pedal Position = положение педали акселератора)
типа преобразователя Холла. В целях безопасности датчик APP состоит из двух
элементов Холла, встроенных в статор и магнитный ротор, прикреплённые к
педали акселератора.



ПРИМ: Если один датчик Холла отказывает, PCM использует для определения

требования водителя к ускорению. В результате, число оборотов двигателя
ограничивается примерно до 2500 мин

-1

. Если датчик APP отказывает

полностью, число оборотов двигателя ограничивается до 1500 мин

-1

.





M5_01056


1

Педаль акселератора 2

Датчик APP




Обучение обслуживанию Mazda5

01-91

Система управления

Двигатель 2.0 MZR-CD

•

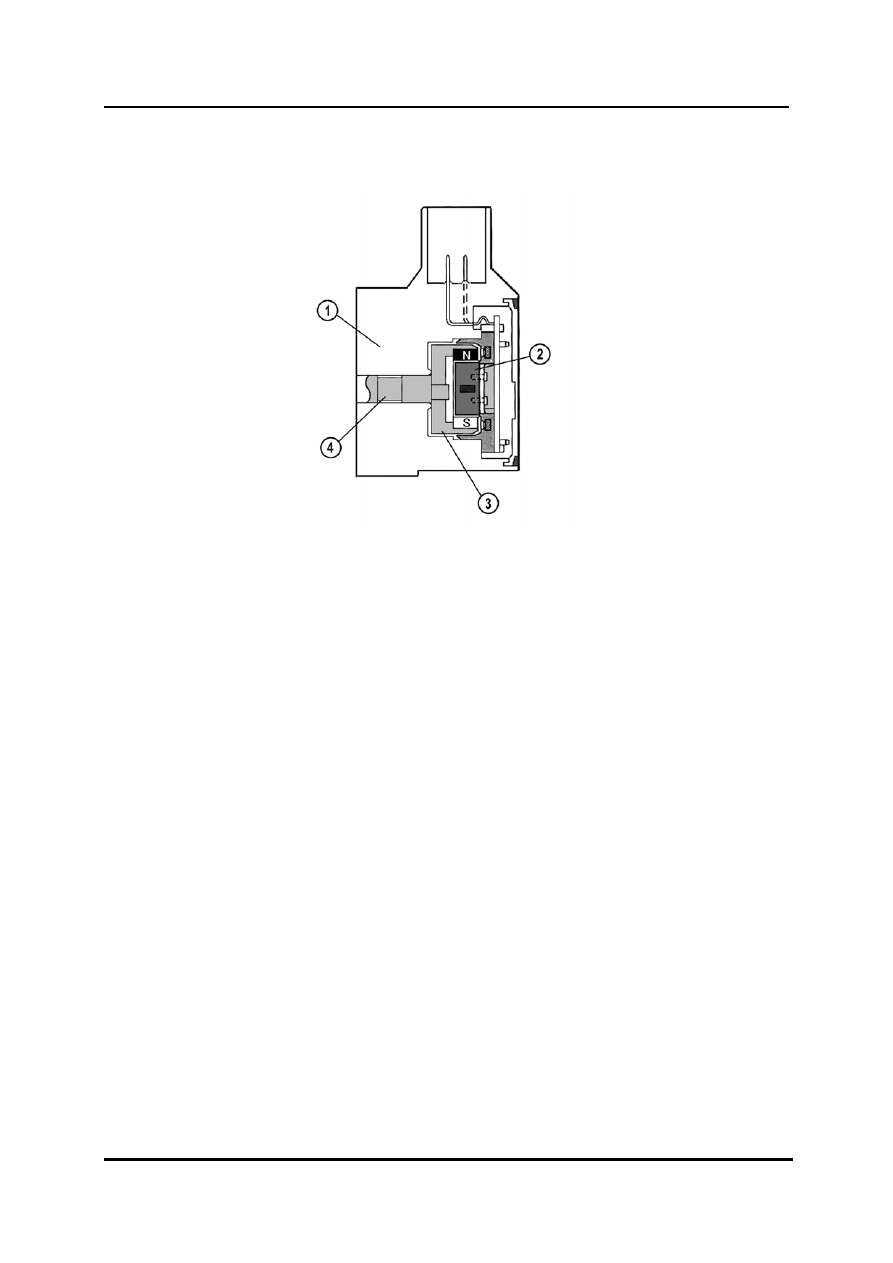

Когда магнитный ротор вращается, в элементах Холла генерируется напряжение.
Поскольку напряжение холла очень низкое, оно усиливается и подаётся в PCM.





M5_01057


1

Корпус датчика 3

Магнитный ротор

2

Статор с элементами на эффекте Холла 4

Вал




01-92
