Двигатель 2.0 MZR-CD

Система выброса



ПРИМ: НЕ выполняйте автоматическую регенерацию, если уровень накопления сажи в

DPF достиг 100%, поскольку это может привести к повреждению фильтра или
двигателя.



•

Если уровень накопления сажи в DPF достигает 140 %, MIL также загорается, а в
PCM записывается DTC P242F. Кроме того, PCM ещё больше снижает количество
впрыскиваемого топлива и, следовательно, выброса сажи двигателем, что
приводит к пониженному количеству сажи, накапливаемому в фильтре. В этом
случае также следует вручную выполнить регенерацию DPF.

•

Если уровень накопления сажи в DPF достигает 200%, фильтр больше нельзя
регенерировать, и поэтому его следует заменить.

•

В следующей таблице приведены разные условия накопления сажи в DPF.



—
—
—
—

—

—

—

Горит

Выполнить

регенрацию вручную

(длительный

режим)

Макс. 150 км/час (93 м/час)

—

—

P2458

—

—

Выполнить

ав томатическу ю

регенрацию пу тём
у прав ления ав то-

мобилем при числе

оборотов  дв игателя

2000 об/мин или более

и скорости ав томобиля

40 км/час (22 мили/час)

или более в  течение

10 -15 мин

Макс. 70 км/час (43 м/час)

—

Накопление сажи в DPF

Автоматическая
регенерация DPF

MIL

Огранич. по в ыходу

P242F

Дейстиве
пользователя

Мигает каждые 0,4 сек

—

Включена

Отключена

Сигн. ламп. DPF

Код DTC в PCM

—

—

—

Уровень накоп-
ления сажи

80%

100%

125%

60%

140%

200%

Пункт

Действие дилера

—

Горит

Заменить

DPF

Доставить автомобиль дилеру

—

Выполнить

регенрацию

вручную

(нормаль-

ный режим)



M5_01T013




Обучение обслуживанию Mazda5

01-77

Система выброса

Двигатель 2.0 MZR-CD

Процесс регенерации

•

Б

лагодаря эффекту каталитического покрытия, частицы дизельного топлива

сгорают при температуре выше 500 °С. Поскольку температура выхлопных газов
во время нормальной езды имеет значение от 150 до 400 °С (в зависимости от
условий работы эксплуатации), её нужно искусственно повысить внешним
воздействием, исходящим от системы управления двигателем, чтобы запустить
процесс регенерации.

•

Если требуется регенерация DPF, PCM проверяет, подходят ли условия работы
двигателя для запуска процесса регенерации. Если условия регенерации
соблюдаются, PCM предпринимает следующие меры, чтобы искусственно
повысить температуру выхлопных газов:

–

Закрытие клапана EGR, чтобы увеличить температуру сгорания путём
увеличения содержания кислорода в наддуве цилиндра

–

Частичное закрытие ISV, чтобы увеличить температуру всасываемого воздуха
путём уменьшения тяги

–

Выполнение дополнительного впрыска с опережением, чтобы увеличить
температуру сгорания путём сжигания дополнительного количества топлива

–

Выполнение двух дополнительных впрысков с запаздыванием, чтобы
увеличить температуру выхлопных газов путём сжигания топлива в
окислительном каталитическом преобразователе.



•

Этими мерами минимальная температура выхлопных газов, равная 150 °С (при
низкой нагрузке двигателя и низких оборотах двигателя) повышается до 500 °С, и
регенерация запускается. Затем PCM контролирует процесс регенерации с
помощью сигналов, поступающих от датчика дифференциального давления DPF и
от датчиков температуры выхлопных газов. Контроль процесса регенерации
решающе важен, поскольку DPF повреждается, если его температура превышает
1000 °С.

•

Процесс регенерации занимает до 15 минут. Если процесс регенерации начался,
он будет выполнен независимо от условий эксплуатации двигателя. Он
прекращается только при выключении двигателя. В этом случае процесс
регенерации запускается снова, как только возникают требуемые условия работы.



01-78

Обучение обслуживанию Mazda5

Двигатель 2.0 MZR-CD

Система выброса

Интервалы регенерации

•

В зависимости от условий эксплуатации автомобиля DPF регенерируется каждые
100-300 км. Из-за зольных осадков, которые образовались из моторного масла и
дизельного топлива, полезный объём фильтра уменьшается. Поскольку
количество осевшей в DPF золы увеличивается при каждом процессе регенерации,
с увеличением пробега интервалы регенерации становятся короче.



ПРИМ: Высокий расход топлива, низкое качество топлива (высокое содержание серы)

и большой расход моторного масла ускоряют накопление золы в DPF, ещё
быстрее укорачивая интервалы регенерации.






Обучение обслуживанию Mazda5

01-79

Система зарядки

Двигатель 2.0 MZR-CD

Система зарядки

Особенности

•

Система зарядки автомобилей с двигателем 2.0 MZR-CD имеет следующие
особенности:

–

Введена интеллектуальная система зарядки.



Технические характеристики

(В)

(В-A)

Генератор

Управляется PCM

Выходная мощность

12-90

Регулируемое напряжение
Функция самодиагностики

Пункт

техническая характеристика

(Aчас)

12

95D31L (64), 115D31L (70)

Напряжение
Тип и ёмкость
(5-часовая норма)

Аккумуляторная
батарея



M5_01T014



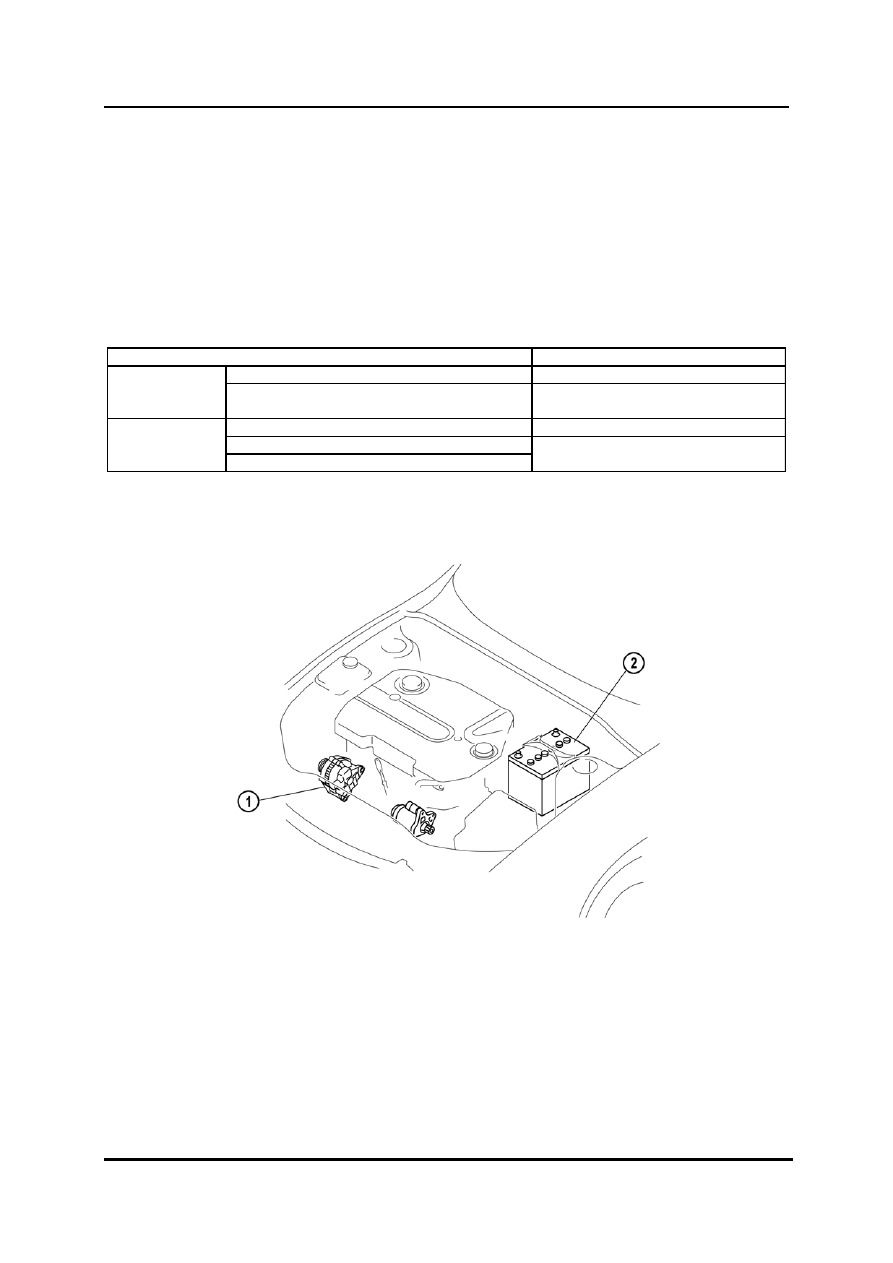

Расположение деталей





M5_01050


1

Генератор 2

Аккумуляторная батарея
