Ежедневный контрольный осмотр автомобиля,
выполняемый владельцем

Техническое обслуживание и уход за автомобилем

6-50

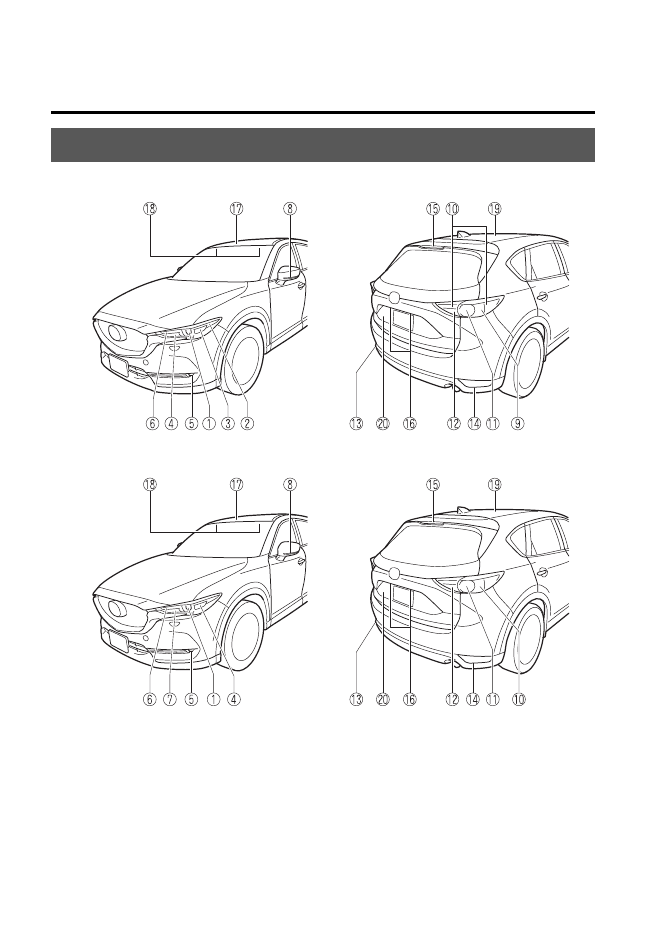

Лампы приборов освещения и сигнализации

Тип А

Тип В

Ежедневный контрольный осмотр автомобиля,

выполняемый владельцем

Техническое обслуживание и уход за автомобилем

6-51

 1

Фары (дальний/ближний свет)

 2

Дневные ходовые огни/Габаритные фонари

 3

Фары (ближний свет)*

 4

Дневные ходовые огни*

 5

Противотуманные фары*

 6

Передние указатели поворота

 7

Передние габаритные фонари

 8

Боковые повторители указателей поворота

 9

Стоп-сигналы

10 Стоп-сигналы/Задние габаритные фонари



Задние указатели поворота

12 Фонари заднего хода

13 Задний противотуманный фонарь (автомобили с левым расположением органов управления)*

14 Задний противотуманный фонарь (автомобили с правым расположением органов управления)*

15 Центральный верхний стоп-сигнал

16 Фонари освещения регистрационного знака

17 Плафоны освещения салона/передние плафоны индивидуального освещения

18 Плафоны освещения туалетных зеркал*

19 Задние плафоны индивидуального освещения

20 Плафон освещения багажного отделения

* Для некоторых вариантов исполнения автомобиля.

Ежедневный контрольный осмотр автомобиля,
выполняемый владельцем

Техническое обслуживание и уход за автомобилем

6-52



ОПАСНОСТЬ

Запрещается трогать голыми пальцами стеклян-
ную колбу галогенной лампы.
При обращении или работе с лампами всегда на-
девайте защитные очки. Разбивание галогенной
лампы представляет опасность. Галогенные лампы
содержат газ под давлением. При разбивании
лампы возможно тяжелое травмирование людей
разлетающимися осколками колбы. Если вы дотра-
гиваетесь голыми пальцами до стеклянной колбы
лампы, то жировые отпечатки пальцев могут
стать причиной перегрева и разрушения лампы при
ее включении.

Необходимо хранить галогенные лампы в местах,
недоступных для детей.
Опасно играть с галогенными лампами. Можно
получить серьезные травмы при падении галогенной
лампы на пол или при ее разрушении по какой-либо
другой причине.

 ВНИМАНИЕ

При демонтаже рассеивателя или плафона с
помощью отвертки следите за тем, чтобы конец
отвертки не касался внутреннего электрического
контакта. Если коснуться отверткой внутрен-
него контакта, то может произойти короткое
замыкание.

ПРИМЕЧАНИЕ



•

Для замены лампы обратитесь на сервисную
станцию официального дилера Mazda.



•

Если вы случайно дотронулись голыми паль-
цами до колбы галогенной лампы, то перед
установкой лампы необходимо протереть
колбу от жировых остатков с помощью чистой
ветоши, смоченной в спирте.



•

Упакуйте перегоревшую лампу в коробку из-
под новой лампы. Утилизируйте перегревшие
лампы в местах, недоступных для детей.

  Замена ламп в приборах внешнего

освещения и световой сигнализации

Фары, дневные ходовые огни/передние
габаритные фонари (тип А), дневные ходовые
огни (тип А), противотуманные фары*, боковые
повторители указателей поворота, стоп-сигналы
(тип А), стоп-сигналы/задние габаритные фонари
(тип А), фонари заднего хода, центральный
верхний стоп-сигнал

Светодиодный модуль встроен в корпус осветитель-
ного прибора и не подлежит замене отдельно от
него. Замена светодиодного модуля осуществляется
только в сборе с корпусом. При необходимости
замены обращайтесь на сервисную станцию офици-
ального дилера Mazda.

   * Для некоторых вариантов исполнения автомобиля.

Ежедневный контрольный осмотр автомобиля,

выполняемый владельцем

Техническое обслуживание и уход за автомобилем

6-53

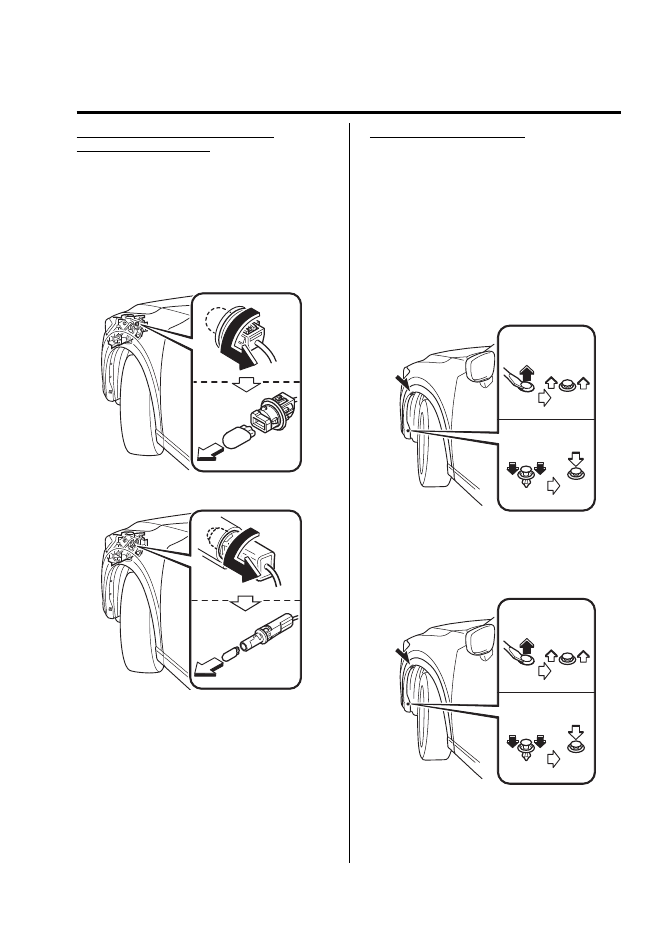

Передние фонари указателей поворота,
габаритные фонари (тип В)

1.  Убедитесь в том, что выключатель пуска дви-

гателя и центральный выключатель освещения
находятся в состоянии OFF (Выключено).

2. Откройте

капот.

Более подробная информация приведена
на стр. 6-21 («Капот»).

3.  Поверните патрон с лампой против часовой

стрелки и выньте его.

4.  Выньте лампу из патрона.

Передние указатели поворота



Передние габаритные фонари

5.  Установите новую лампу и выполните описан-

ные выше операции в обратной последователь-
ности.

Дневные ходовые огни (тип B)*

1.  Убедитесь в том, что выключатель пуска дви-

гателя и центральный выключатель освещения
находятся в состоянии OFF (Выключено).

2.  При замене лампы в правой фаре запустите

двигатель и поверните рулевое колесо до упора
влево. Затем заглушите двигатель. Если вы за-
меняете лампу в левом фонаре, то после пуска
двигателя поверните рулевое колесо до упора
вправо.

3.  Потяните запорные элементы пластмассовых

фиксаторов с помощью плоской отвертки и
выньте фиксаторы. Затем частично отведите в
сторону подкрылок.

Снятие

Установка

4.  Потяните запорные элементы пластмассовых

фиксаторов с помощью плоской отвертки и
выньте фиксаторы. Затем частично отведите в
сторону подкрылок.

Снятие

Установка

* Для некоторых вариантов исполнения автомобиля.
