Камера заднего вида

4-251

Вождение автомобиля

ПРИМЕЧАНИЕ



•

Границы зоны обзора изменяются в зависимости от состояния автомобиля и дорожных условий.



•

Зона обзора ограничена. Объекты, находящиеся под задним бампером или около левого и правого краев
заднего бампера, не попадают в зону обзора и невидимы на дисплее.



•

Из-за оптических искажений объектива камеры расстояния до объектов на дисплее не соответствуют реаль-
ным расстояниям.



•

Изображение на дисплее от камеры заднего вида представляет собой зеркальное отображение действитель-
ной картины.



•

Некоторые дополнительно установленные аксессуары могут попасть в поле зрения камеры заднего вида. Не
следует устанавливать на автомобиль никакие аксессуары, которые могут помешать работе камеры заднего
вида (например, светящиеся и светоотражающие устройства).



•

В перечисленных ниже условиях изображение на дисплее может быть плохо видно, однако это не свиде-
тельствует о его неисправности.

•

В затемненных зонах.

•

При высокой или низкой температуре окружающего воздуха в зоне около объектива камеры.

•

При наличии влаги на объективе камеры, например, во время дождя или при высокой влажности воз-
духа.

•

При загрязнении объектива.

•

При отражении объективом камеры солнечного света или света фар автомобилей.



•

При низкой температуре окружающего воздуха в зоне расположения камеры заднего вида изображение на
дисплее может иметь отображаться с запаздыванием.

Камера заднего вида

4-252

Вождение автомобиля

  Изображение на дисплее

Дисплей, отображающий линии прогнозируемой траектории

В режиме отображения траектории движения на дисплей выводится расчетная траектория движения автомобиля
при заданном положении рулевого колеса.
Данный режим предназначен для маневрирования на парковке или в гараже.



Проверьте безопасность окружения

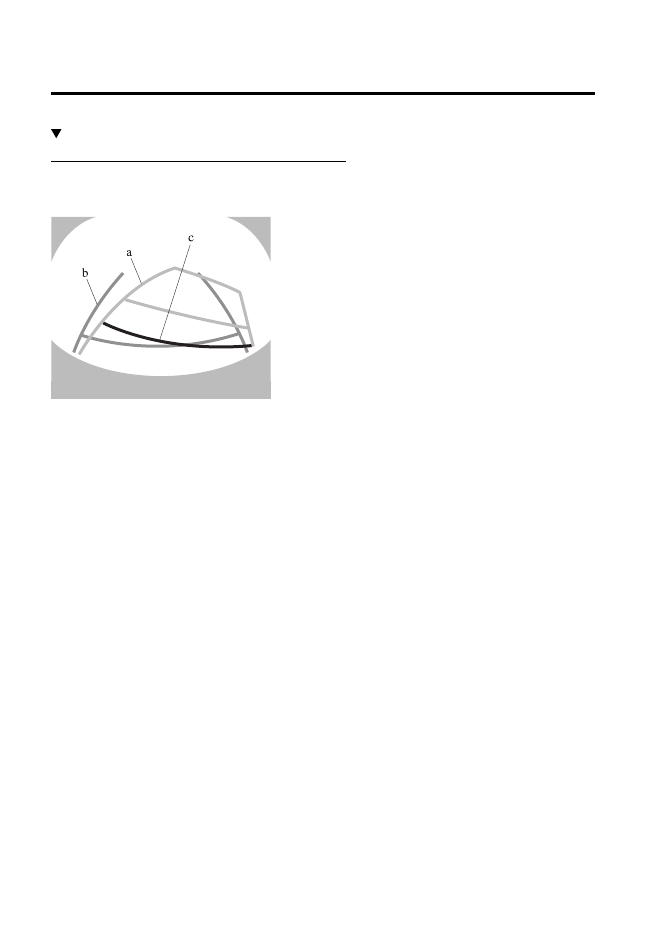

a)  Расчетная траектория движения автомобиля (желтые линии)

Эти линии указывают, по какой траектории будет двигаться автомобиль.
При каждом повороте рулевого колеса линии расчетной траектории движения автомобиля изменяются.

b)  Габаритные линии (синие)

Эти линии обозначают габаритную ширину автомобиля.
Линии не отображаются, если передние колеса стоят прямо.

c) Линии

дистанции

Эти линии указывают на дистанцию до препятствия, измеренную от задней поверхности заднего бампера.
Синяя линия указывает на то, что дистанция до препятствия составляет приблизительно 0,5 м.
Красная и желтая линии, изменяющие свое положение при повороте рулевого колеса, указывают, соответ-
ственно, на дистанцию, приблизительно равную 0,5 м и 1 м от заднего бампера (до центра соответствующей
линии). Если передние колеса не стоят прямо, это может давать определенную погрешность.
На приведенной выше иллюстрации правая сторона автомобиля ближе к препятствию, чем показывают линии
дистанции (красная соответствует дистанции  0,5 м, а желтая –  1 м от заднего бампера), а левая сторона –
дальше от препятствия.

Камера заднего вида

4-253

Вождение автомобиля

 ВНИМАНИЕ

Положение линий дистанции на дисплее может изменяться в зависимости от состояния автомобиля (количе-
ство пассажиров, масса перевозимого груза) и от дорожных условий (например, значительный уклон с пере-
ломом продольного профиля дороги позади автомобиля).
Перед тем как начать движение задним ходом, оцените обстановку сзади и вокруг автомобиля непосредствен-
ным визуальным наблюдением.

Дисплей, отображающий неподвижные линии дистанции

Отображаемые на экране габаритные линии (желтые) обозначают приблизительную ширину вашего автомобиля
для сравнения с шириной парковочного места, на которое автомобиль заезжает задним ходом.
Используйте изображение на дисплее при маневрировании на парковке или при заезде в гараж.

Проверьте безопасность окружения

a)  Габаритные линии автомобиля (желтые)

Эти линии обозначают приблизительную ширину автомобиля.

b) Линии

дистанции

Эти линии указывают приблизительное расстояние до объекта, измеряемое от задней оконечности автомоби-
ля (от заднего бампера).
Красная и желтая дистанционные линии соответствуют расстояниям около 50 см (красная линия) и 100 см
(желтая линия) от заднего бампера. Указанные расстояния приведены для средних точек дистанционных
линий.

 ВНИМАНИЕ

Направляющие линии на дисплее являются фиксированными. Линии не синхронизированы c поворотом
рулевого колеса. Перед тем как начать движение задним ходом, оцените обстановку сзади и вокруг автомобиля
непосредственным визуальным наблюдением.

Камера заднего вида

4-254

Вождение автомобиля

  Функционирование камеры заднего вида

Функционирование камеры заднего вида при движении автомобиля задним ходом зависит от дорожного движе-
ния, дорожных условий и состояния автомобиля. Угол поворота рулевого колеса и синхронизация его вращения
с перемещением автомобиля также зависят от условий движения автомобиля. Поэтому оценивайте обстановку
сзади автомобиля непосредственно визуальным наблюдением и управляйте маневрированием автомобиля сооб-
разно реальной ситуации. Водителю необходимо хорошо осознать приведенные выше предупреждения, прежде
чем пользоваться камерой заднего вида.

Дисплей, отображающий линии прогнозируемой траектории

ПРИМЕЧАНИЕ

Ниже в качестве примера приведена ситуация, в которой при движении автомобиля задним ходом на парковке
водитель поворачивает рулевое колесо вправо. При заезде на парковку с противоположной стороны картина на
дисплее зеркально меняется.

1.  Установите рычаг переключения передач (автомобили с механической коробкой передач) или рычаг селектора

(автомобили с автоматической трансмиссией) в положение R (Задний ход), чтобы на дисплее появилось изо-
бражение с камеры заднего вида.

2.  Перед тем как начать движение задним ходом на парковочное место, сверяясь по линиям расчетной траекто-

рии движения автомобиля, поверните рулевое колесо так, чтобы автомобиль подъехал к центру парковочного
места.

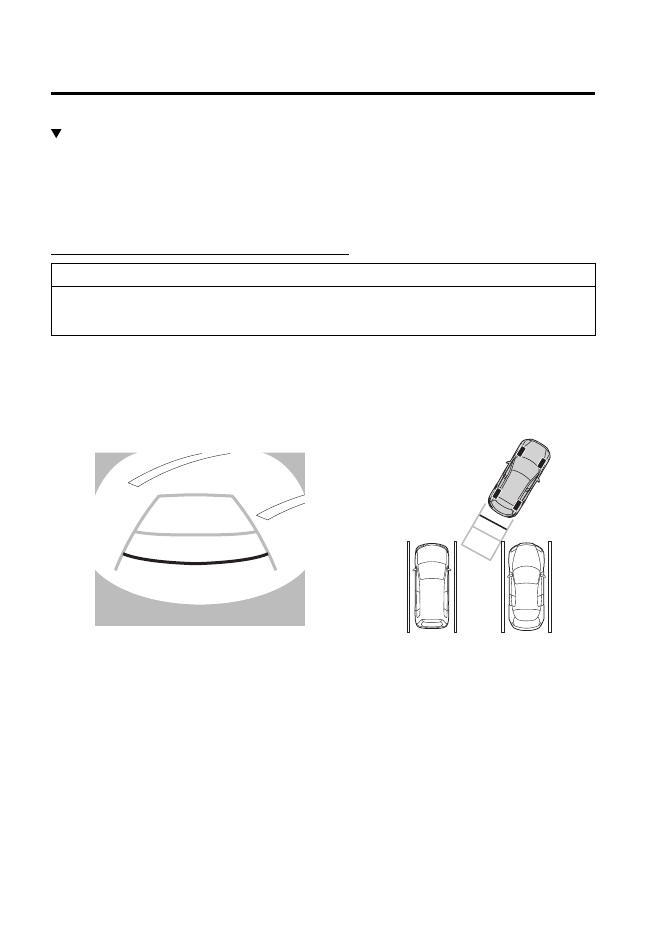

                               (Изображение на дисплее)                                                       (Положение автомобиля)
