Mazda 6 Facelift. Руководство - часть 64





Кузов и доп. оборудование

Доп. оборудование

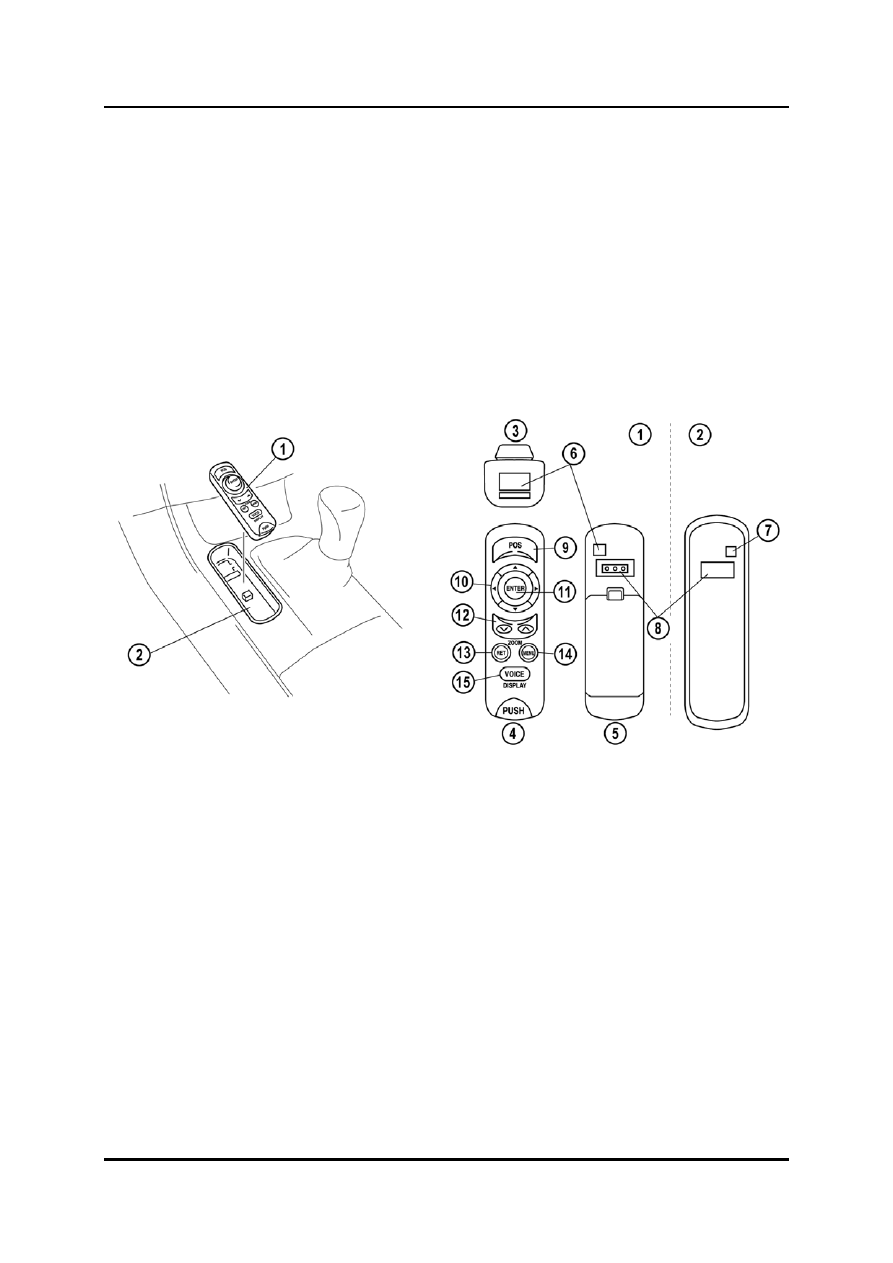

Пульт дистанционного управления и гнездо

•

Был внедрен пульт дистанционного управления с предназначенным для него
гнездом. Пульт дистанционного управления и гнездо расположены на центральной
панели.

•

Инфракрасный датчик, принимающий сигналы пульта дистанционного управления,
расположен в гнезде.  Сигналы принимаются и передаются на устройство ЖКД.

•

В качестве источника питания дистанционного пульта используются батарейки,
когда пульт не находится в гнезде, и соединитель источника питания, когда пульт
находится в гнезде.

•

Батарейки не заряжаются, когда пульт дистанционного управления находится в
гнезде.







1  Пульт дистанционного управления
2  Гнездо
3  Вид спереди
4  Вид сверху
5  Вид снизу
6  Инфракрасный передатчик
7  Инфракрасный датчик
8  Соединитель источника питания
9  Кнопка местонахождения (отображает текущее местонахождение)

10  Джойстик (выбирает пункты наклоном вверх, вниз, вправо и влево)
11  Кнопка ввода (выполняет выбранное действие)
12  Кнопка Zoom (изменяет масштаб карты)
13  Кнопка Return (Возвращает предыдущий экран)
14  Кнопка Menu (выбирает меню)
15  Кнопка Voice (включает голосовые сообщения для маневрирования и настройки дисплея).



09-77

Доп. оборудование

Кузов и доп. оборудование

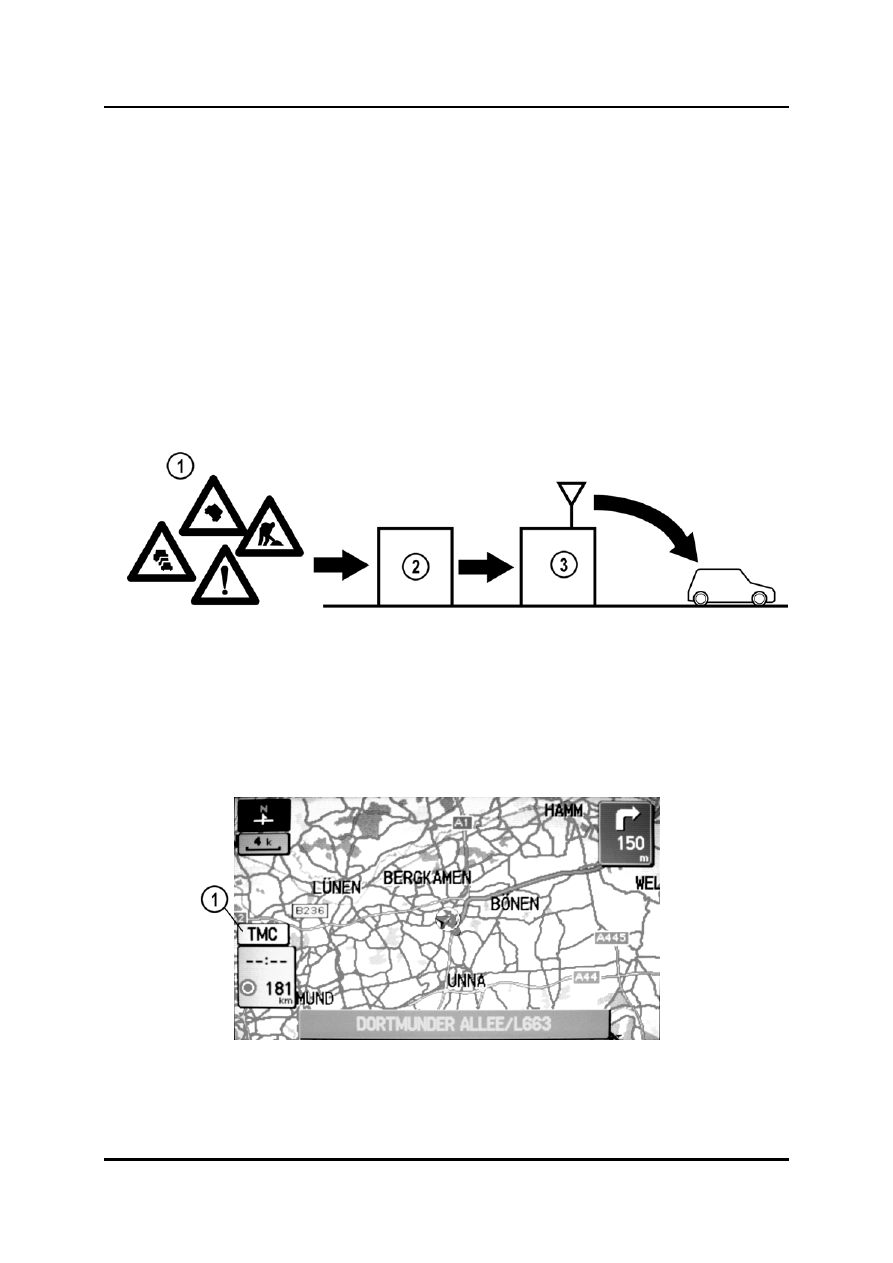

Канал сообщения об уличном движении

•

Функция TMC (является специальным приложением для RDS (Radio Data System =
система радио данных), которая использует приемник FM, встроенный в
навигационную систему.  Она получает сообщения об уличном движении и
передает полученную информацию на CPU.  Сообщения могут отображаться, и
маршрут может рассчитываться заново, если на первом выбранном маршруте
возникли дорожные пробки.

•

TMC является бесплатной, касающейся уличного движения, услугой,
предоставляемой многими радиостанциями.  Качество информации может быть
разным, в зависимости от радиостанции и источника информации, например, от
полиции или слушателей, или от компаний, предоставляющих более подробную
информацию  Иногда устная информация, передаваемая радиостанциями,
отличается от информации передаваемой по TMC.









1  Сообщения об уличном движении 3

Радиостанция

2  Центр информации об уличном





  движении







•

Иконка TMC отображается на дисплее, если система получает сигнал, по крайней
мере, от одной радиостанции, передающей ТМС.



M5_09070



1  Иконка ТМС





09-78

Кузов и доп. оборудование

Доп. оборудование

•

Рассматриваются касающиеся уличного движения события, происходящие на
расстоянии 25 км от автомобиля. Они отображаются символом на дисплее в
масштабе 50 м – 4 км.

•

Цвет и тип символа ТМС зависит от информации об уличном движении.  Цвета,
используемые на дисплее для отображения событий, описаны в следующей
таблице:



Категория

Цвет

Невозможность движения

Красный

Транспортная пробка

Оранжевый

Аварии

Розовый

Закрытая дорога

Черный

Дорожные работы/Опасность

Розовый

Состояние дороги/Погодные условия/Задержки

Желтый

Стоянка/Выход из строя

Серый




•

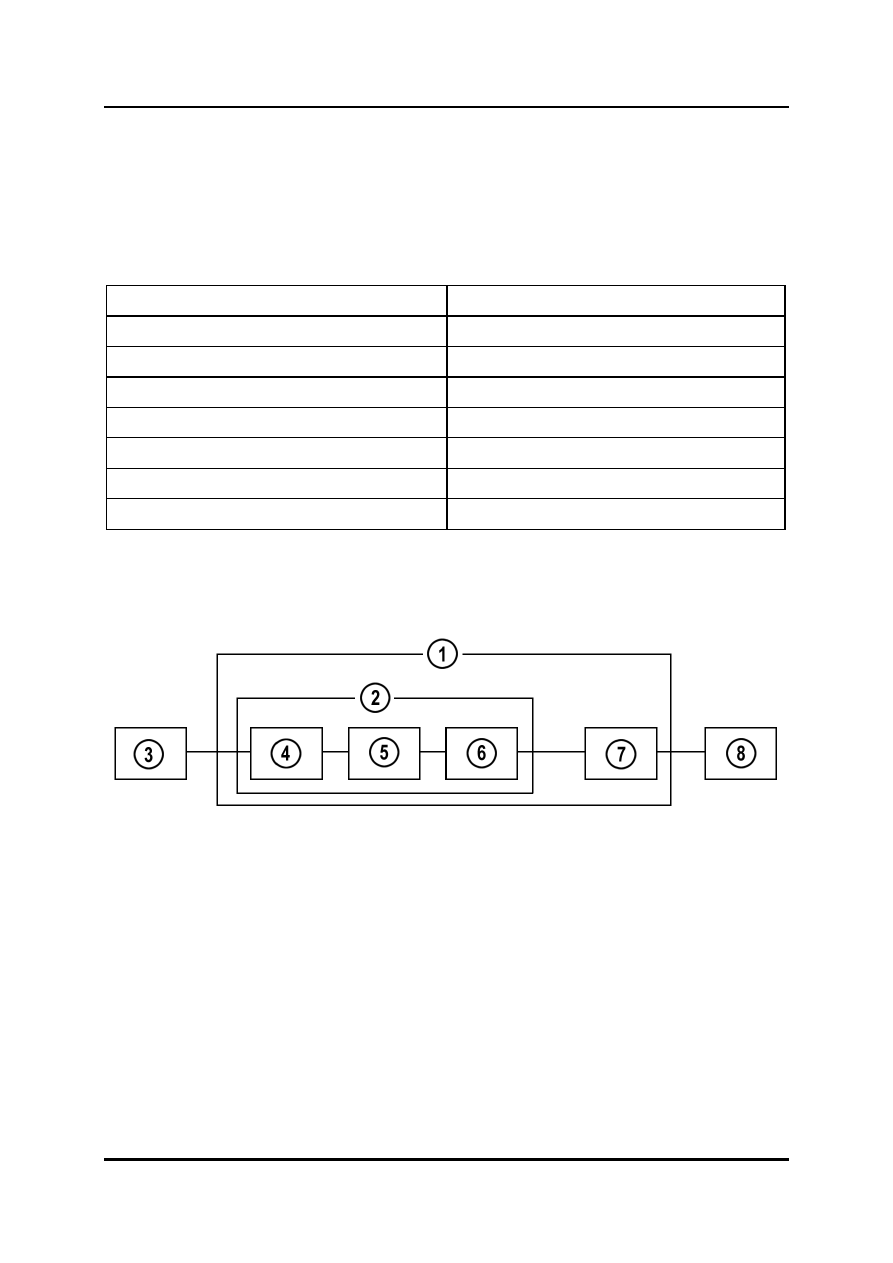

Внутри автомобиля сигналы ТМС обрабатываются, как описано ниже.







1 ECU



навигационной системы

5  Декодер

  (Electronic Control Unit = электронное

6  Контроль связи CPU

  контрольное устройство) 7

Навигация

2  Приемник RDS-TMC

8  Дисплей

3  Антенна автомобиля



4  Тюнер FM





09-79

Доп. оборудование

Кузов и доп. оборудование

•

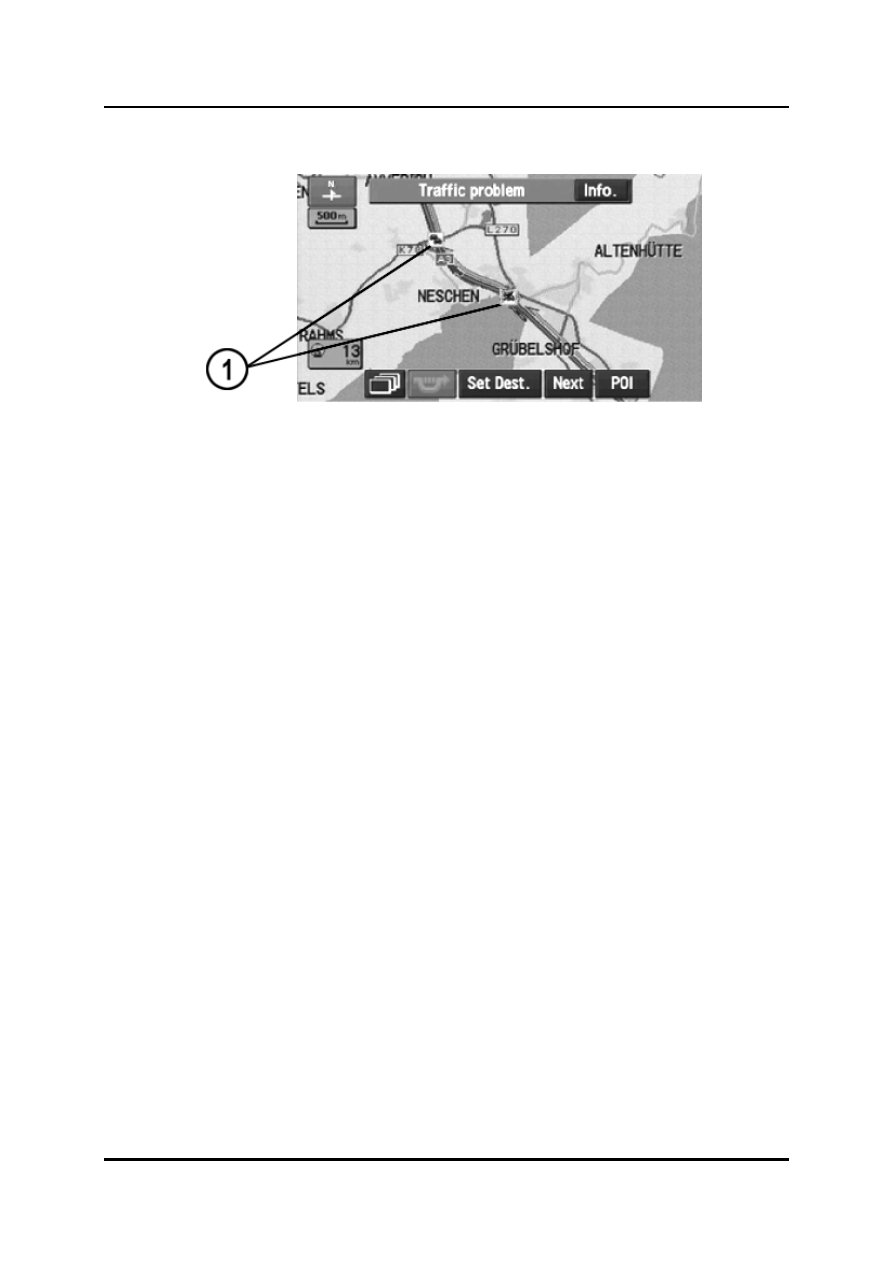

Каждое событие отображается одним символом.





M5_09072



1  Иконка для события на дороге







09-80
