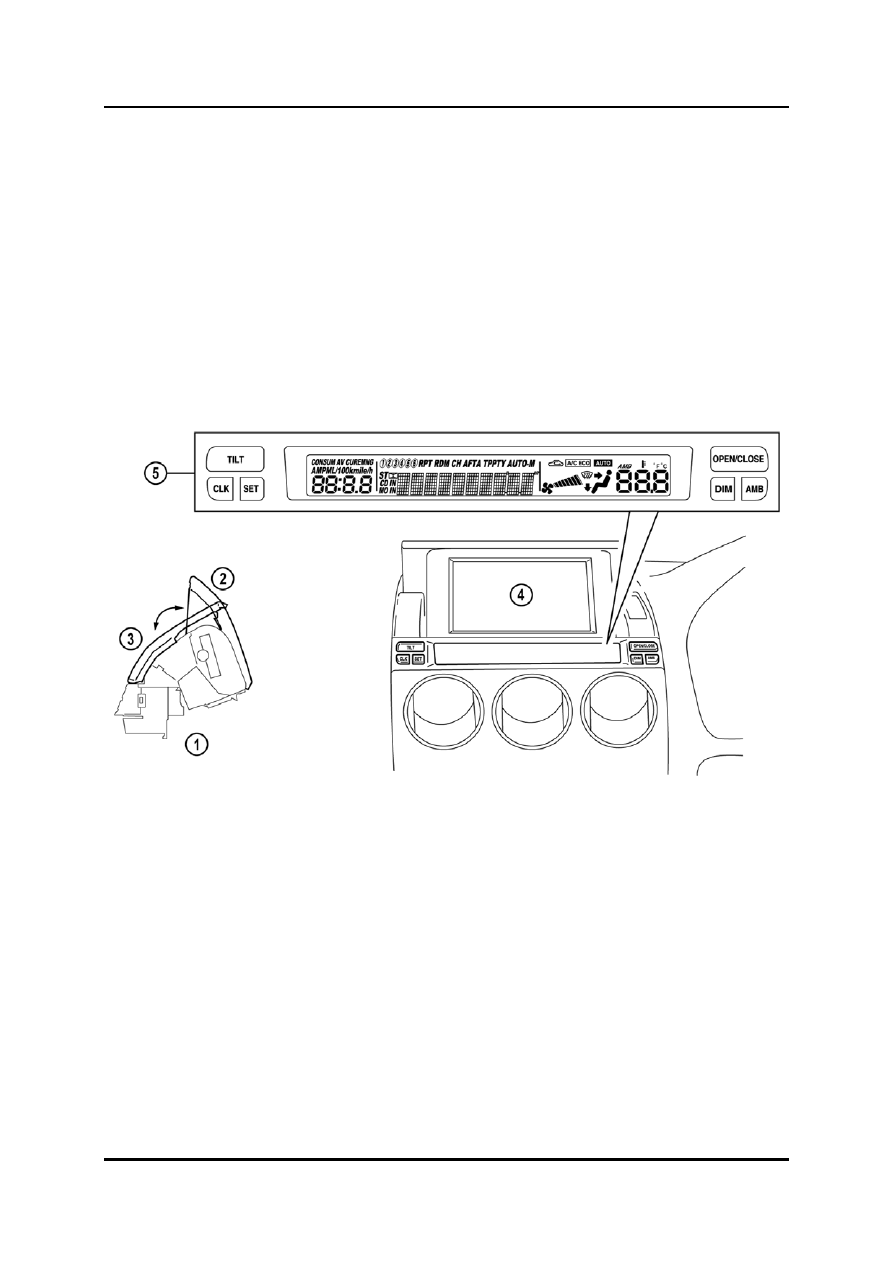

Устройство ЖКД

•

Выдвижным ЖКД навигационной системы является монитор TFT, встроенный в
приборную панель.

•

Показанный ниже информационный дисплей отображает информацию об
аудиосистеме, информацию DIS (Driver Information System  = Информационная
система водителя) и A/C.

•

ЖКД оборудован выделенной двунаправленной последовательной шиной связи с
навигационной системой и аудиосистемой.  Все необходимые видеосигналы
передаются раздельно в виде видеосигналов (RGB красный-зеленый-синий
(= Видеостандарт водителя)).

•

Для навигационного дисплея предусмотрены различные уровни яркости.  Водитель
может выбрать автоматический, дневной и ночной режим.







1

Узел экрана ЖКД

4

Устройство ЖКД

2

Открыть

5

Информационный дисплей

3

Закрыть







09-73

Доп. оборудование

Кузов и доп. оборудование

Структура экрана

•

Различные режимы отображения могут быть выбраны при помощи функции
полиэкрана.  Некоторые возможные опции дисплея показаны ниже.

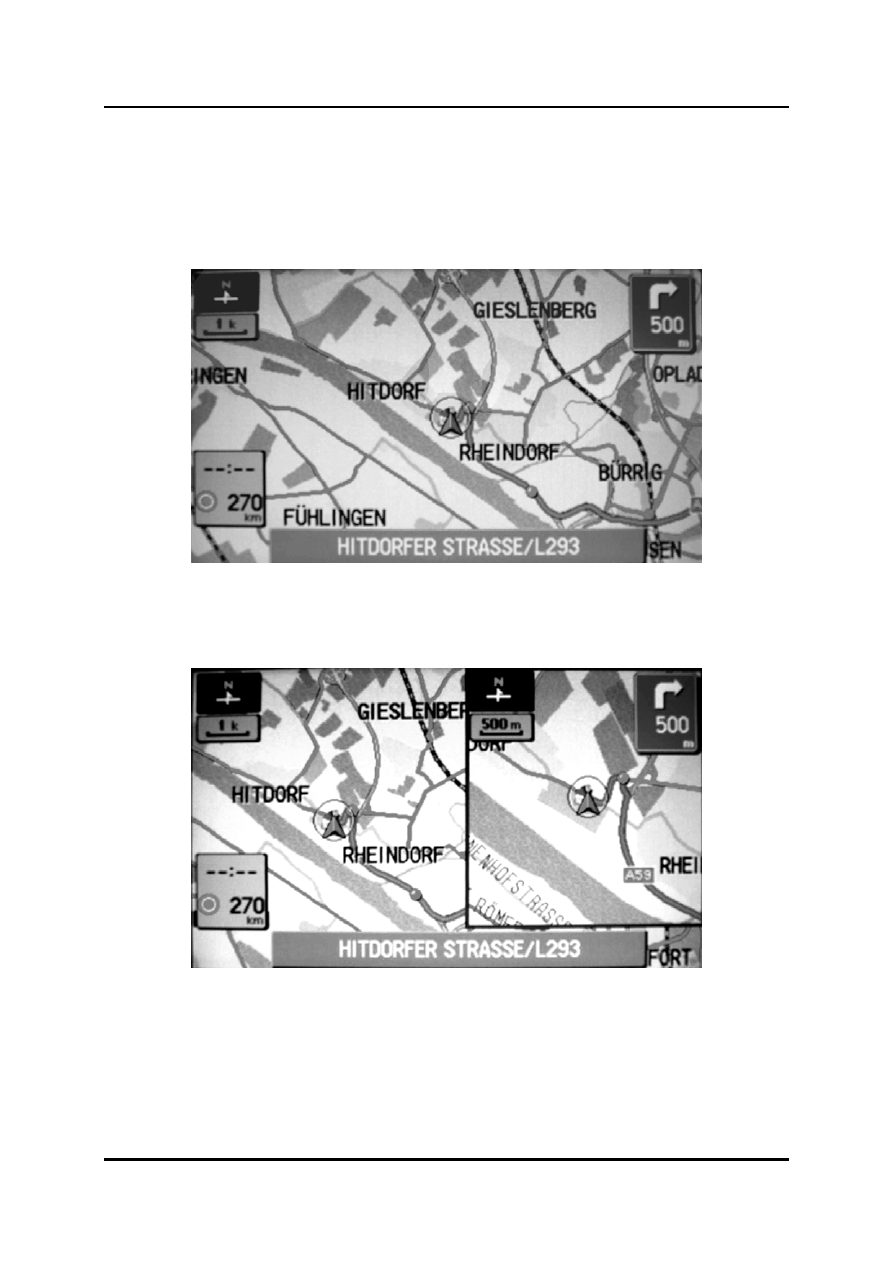

Отображение на дисплее одной карты




M5_09058





Отображение на экране двух карт в разных масштабах




M5_09059



09-74

Кузов и доп. оборудование

Доп. оборудование

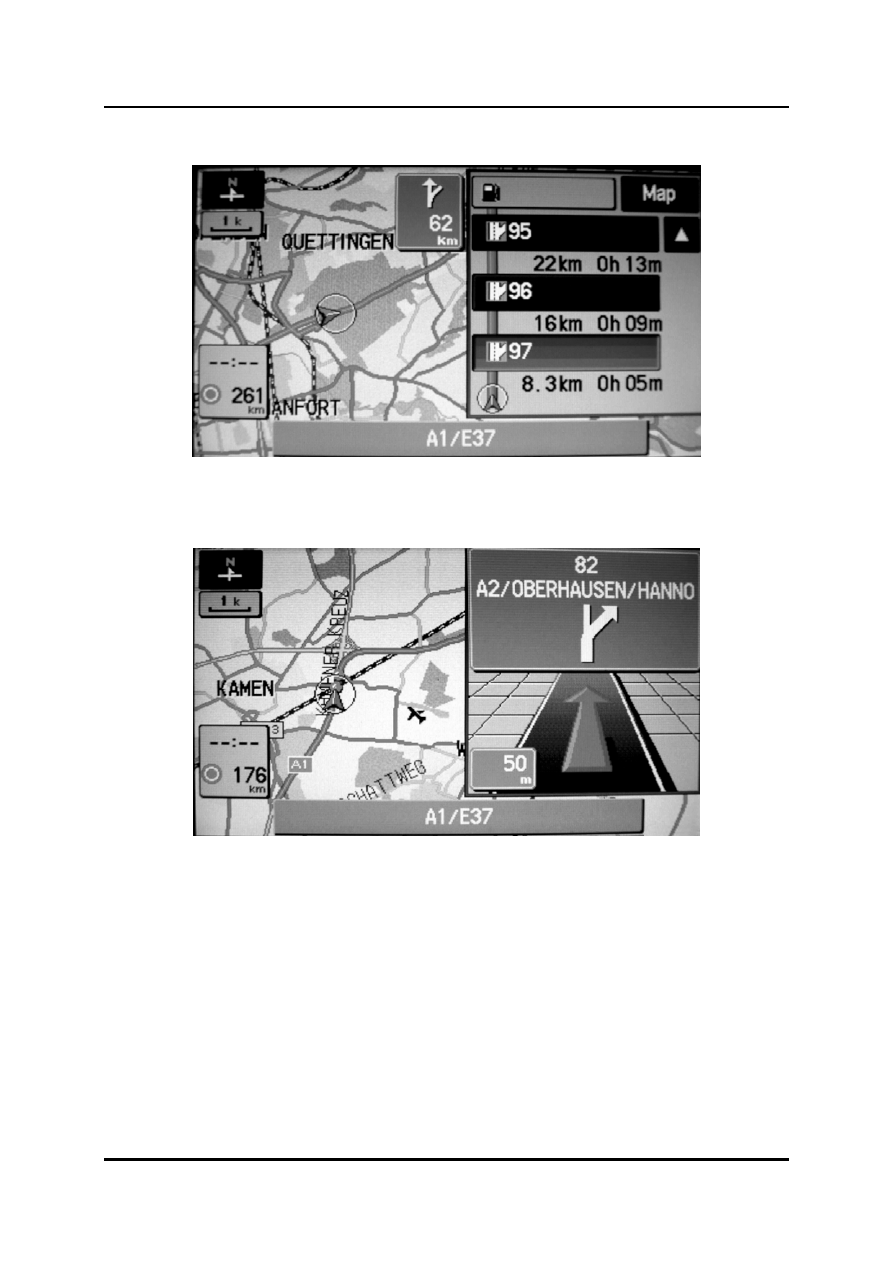

Карта и список поворотов




M5_09060



Карта и стрелки поворотов




M5_09061



09-75

Доп. оборудование

Кузов и доп. оборудование

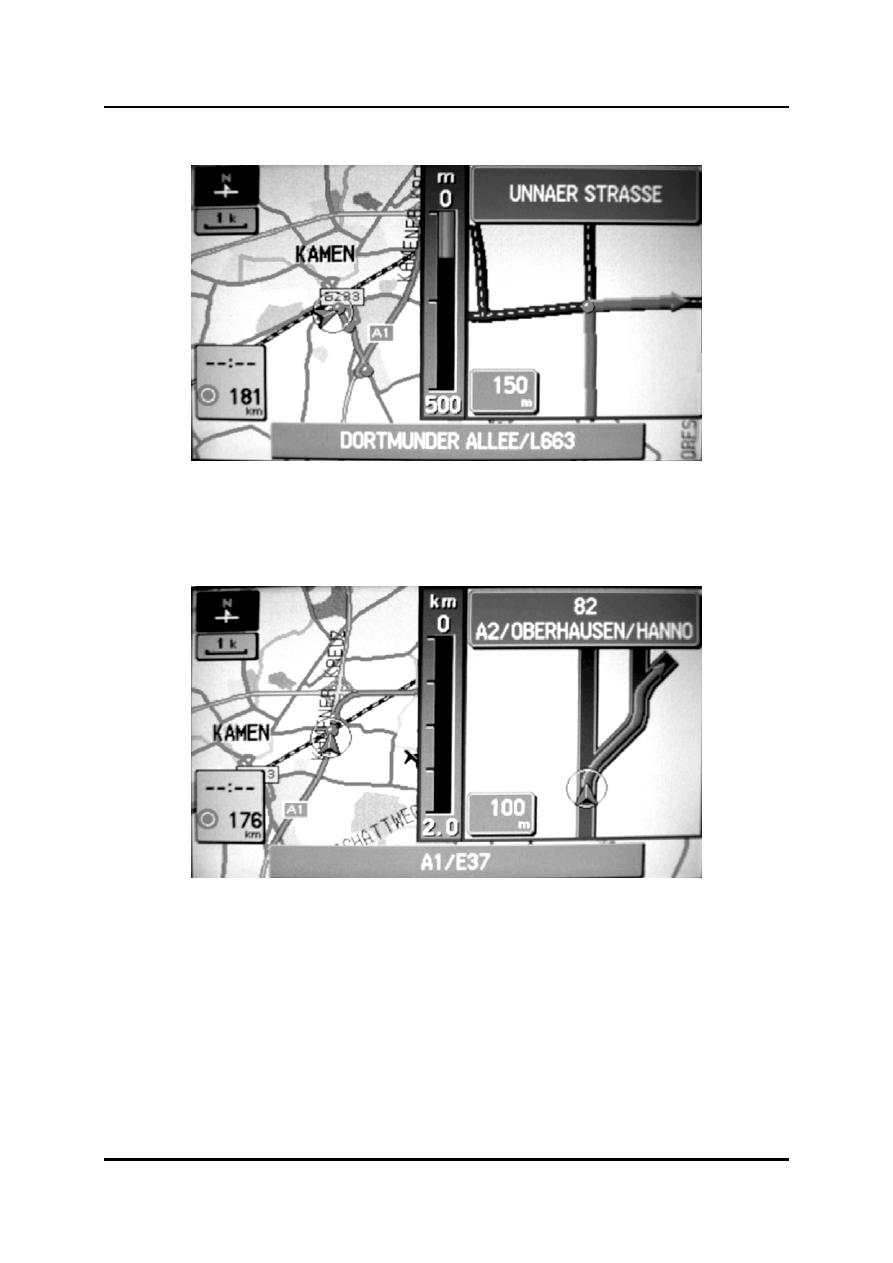

Автоматические увеличиваемое изображение ближайшего пересечения главных дорог






M5_09062





Автоматические увеличиваемое изображение ближайшего пересечения автострад




M5_09063
