Кузов и доп. оборудование

Доп. оборудование

Система стеклоочистителей и омывателя

•

Система стеклоочистителей/омывателей практически соответствует системе
предыдущей Mazda6.

•

Внедрена автоматическая система стеклоочистителей, которая определяет
наличие капель дождя на лобовом стекле и автоматически управляет  всей
работой (стоп, интервал, низкая и высокая скорость), таким образом, освобождая
водителя от необходимости использовать переключатели.

•

Используется автоматическая система стеклоочистителей, применяемая на
Mazda3, за исключением использования отдельного модуля управления, который
контролирует работу автоматической системы стеклоочистителей, а также работу
автоматической системы освещения.

•

Модуль датчика дождя может быть настроен при помощи WDS. Необходимость в
этом может возникнуть, например, после замены лобового стекла.



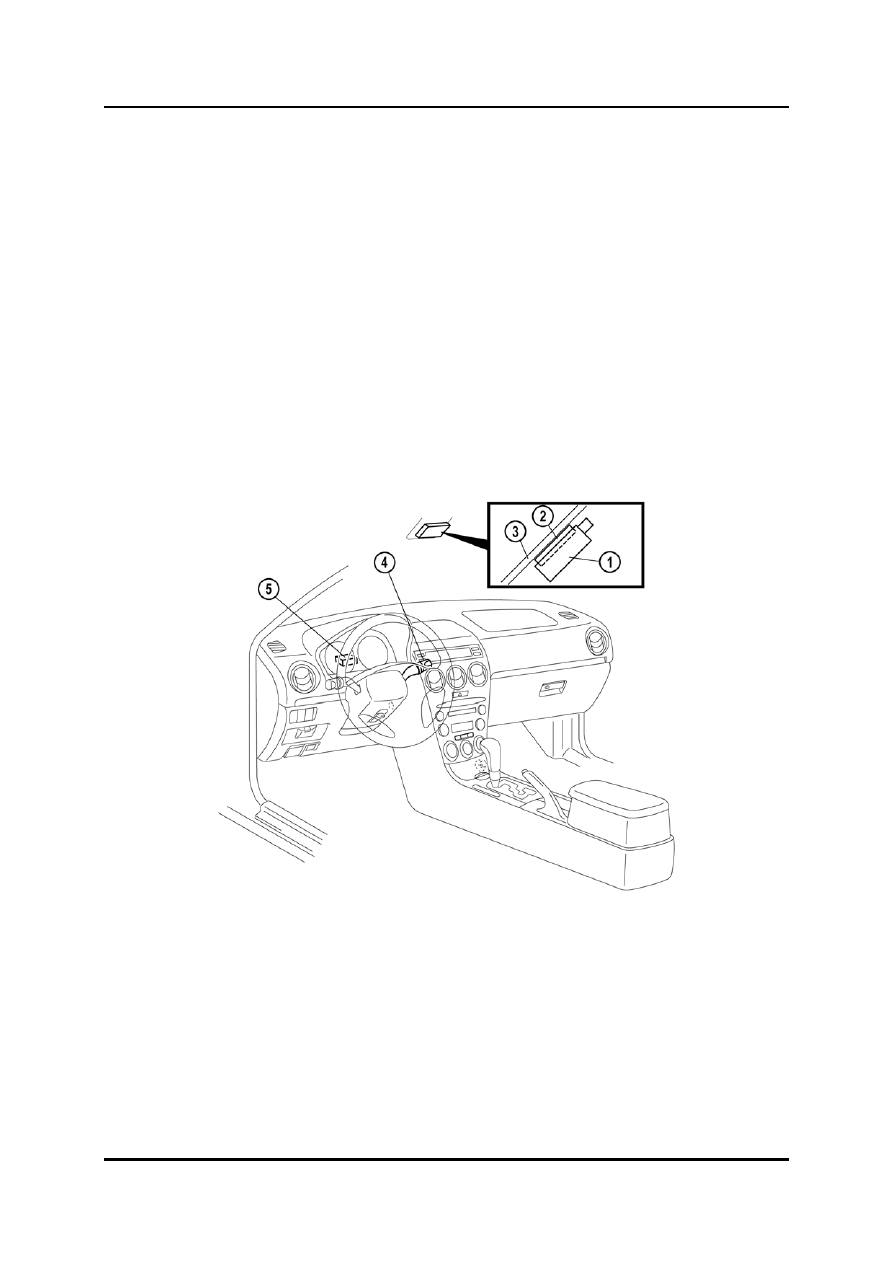

Конструктивный чертеж автоматической системы стеклоочистителей





1  Модуль датчика дождя 5

Модуль автоматического управления

2  Диод датчика

  освещением/стеклоочистителями

3  Лобовое стекло



4  Выключатель стеклоочистителя и



  омывателя





09-61

Доп. оборудование

Кузов и доп. оборудование

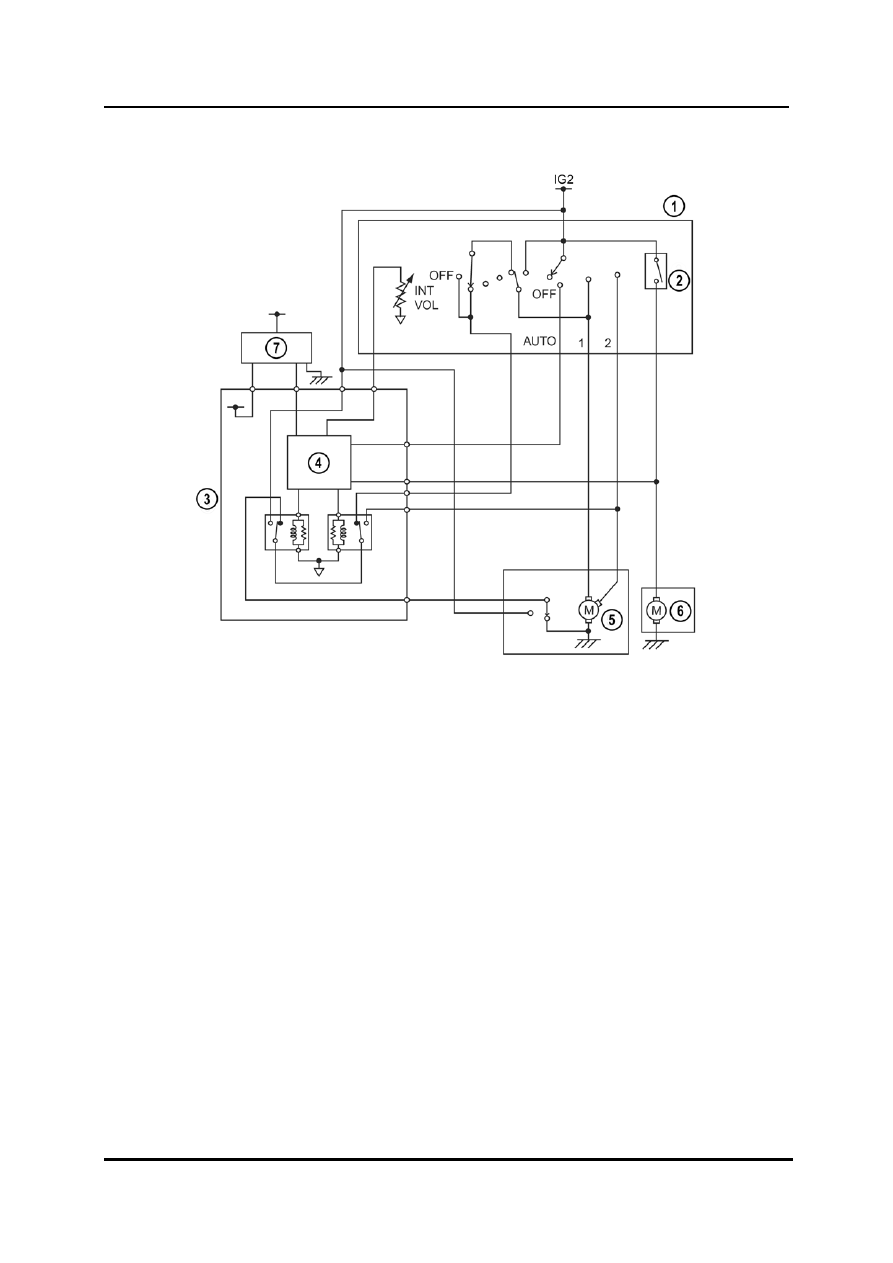

Схема подключения автоматической системы стеклоочистителей





Выключатель стеклоочистителя и

4  Микрокомпьютер



омывателя лобового стекла 5

Двигатель очистителя лобового стекла

2  Выключатель омывателя лобового

6  Двигатель омывателя лобового стекла

  стекла 7

Модуль датчика дождя

3  Модуль автоматического управления



  освещением/стеклоочистителями





Функция обнаружения дождя

•

Светодиодный индикатор модуля датчика дождя генерирует инфракрасные лучиЮ
которые отражаются от лобового стекла через датчик линзы и принимаются
фотодиодом датчика дождя. Если интенсивность отраженного инфракрасного
излучения снижается, определяется, что дождь падает на лобовое стекло, и сила
дождя рассчитывается по уровню снижения интенсивности отраженного
излучения.



09-62

Кузов и доп. оборудование

Доп. оборудование

Оборудование развлекательного характера

Аудиосистема

•

Внедрен модуль центральной панели.

•

Модуль центральной панели состоит из:

–

Аудиосистемы

–

Устройства управления (только с автоматическим А/С)

–

Выключателя аудиосистемы

–

Выключателя A/C

–

Выключателя аварийной сигнализации

–

Выключателя обогревателя заднего стекла

•

Аудиосистема состоит из следующих узлов:

–

Базового устройства

–

Нижнего модуля (кассетного магнитофона или проигрывателя MD
(минидисков))

–

Крышки

•

Нижний модуль (кассетный магнитофон или проигрыватель MD (минидисков))
устанавливается по заказу.

•

Выключатель аудиосистемы расположен на рулевом колесе и предназначен для
управления аудиосистемой.

•

В стандартной комплектации устанавливаются четыре громкоговорителя, по
одному в каждой передней и задней двери.
Для систем BOSE  7 динамиков, включая, установленные в дверях,
устанавливаются на внутренней отделке дверей (высокочастотные
громкоговорители) и заднем отделении (4SD) или отсеке для запасного колеса
(5HB, WGN) (низкочастотный громкоговоритель).

•

В цепь стоп сигнала и обогревателя заднего стекла установлен фильтр помех, в
цепь стоп-сигналов высокого крепления и двигателя стеклоочистителя заднего
окна установлен конденсатор для снижения уровня помех.

•

Вся информация, касающаяся аудиосистемы, отображается на LCD (Liquid Crystal
Display = жидкокристаллический дисплей).

09-63

Доп. оборудование

Кузов и доп. оборудование

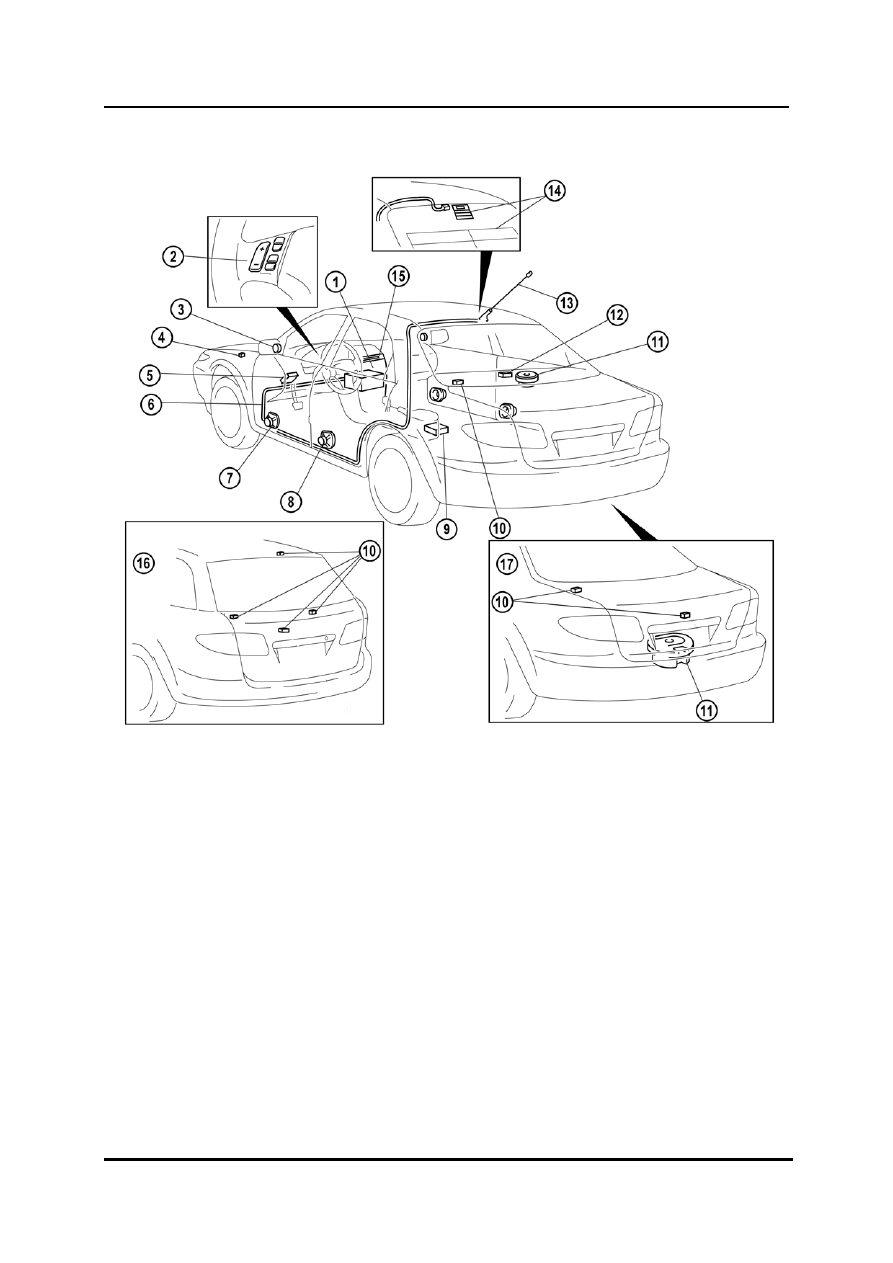

Конструктивный чертеж аудиосистемы





1  Модуль центральной панели

9  Усилитель звука (BOSE)



(встроенная аудиосистема) 10

Конденсатор

2  Переключатель управления

11  Низкочастотный громкоговоритель

  аудиосистемой

(BOSE)

3  Высокочастотный громкоговоритель

12  Фильтр помех (обогреватель заднего

 (BOSE)

 стекла)

4  Реле низкочастотного

13  Центральная антенна на крыше

  громкоговорителя (BOSE)

14  Стеклянная антенна (не для рынков

5  Фильтр помех (выключатель тормоза)

Европейского Союза).

6  Фидер антенны 15

Информационный дисплей

7  Громкоговоритель передней двери 16

WGN

8  Громкоговоритель задней двери 17

5HB



09-64
