Освещение/система стеклоочистителей

•

Система освещения Mazda6 Facelift практически соответствует системе освещения
предыдущей Mazda6. Она имеет следующие характеристики:

–

Были внедрены фары с встроенными противотуманными фонарями, сигналами
поворота и габаритными фонарями.

–

Для фар применяются газоразрядные лампы , которые освещают широкую зону
(ближний свет). (для автомобилей, оборудованных газоразрядными фарами).

–

Применяется  система автоматического выравнивания фар, которая реагирует
на положение автомобиля и автоматически регулирует оптическую ось света
фар. (для автомобилей, оборудованных газоразрядными фарами).

–

Был внедрен модуль автоматического управления
освещением/стеклоочистителями, который автоматически включает и
выключает фары и передние стеклоочистители.

–

Для задних комбинированных фонарей были применены ступенчатые
отражатели.



Автоматическая система освещения

•

Была внедрена автоматическая система освещения, которая автоматически и
оптимально обеспечивает включение и отключение фар в любой ситуации в
зависимости от уровня освещенности над и перед автомобилем.

•

Модуль автоматического управления освещением/стеклоочистителями подключен
одним проводом данных к DLC для сброса в исходное состояние модуля датчика
дождя, настройки чувствительности датчика автоматической системы освещения и
диагностики.

09-57

Доп. оборудование

Кузов и доп. оборудование

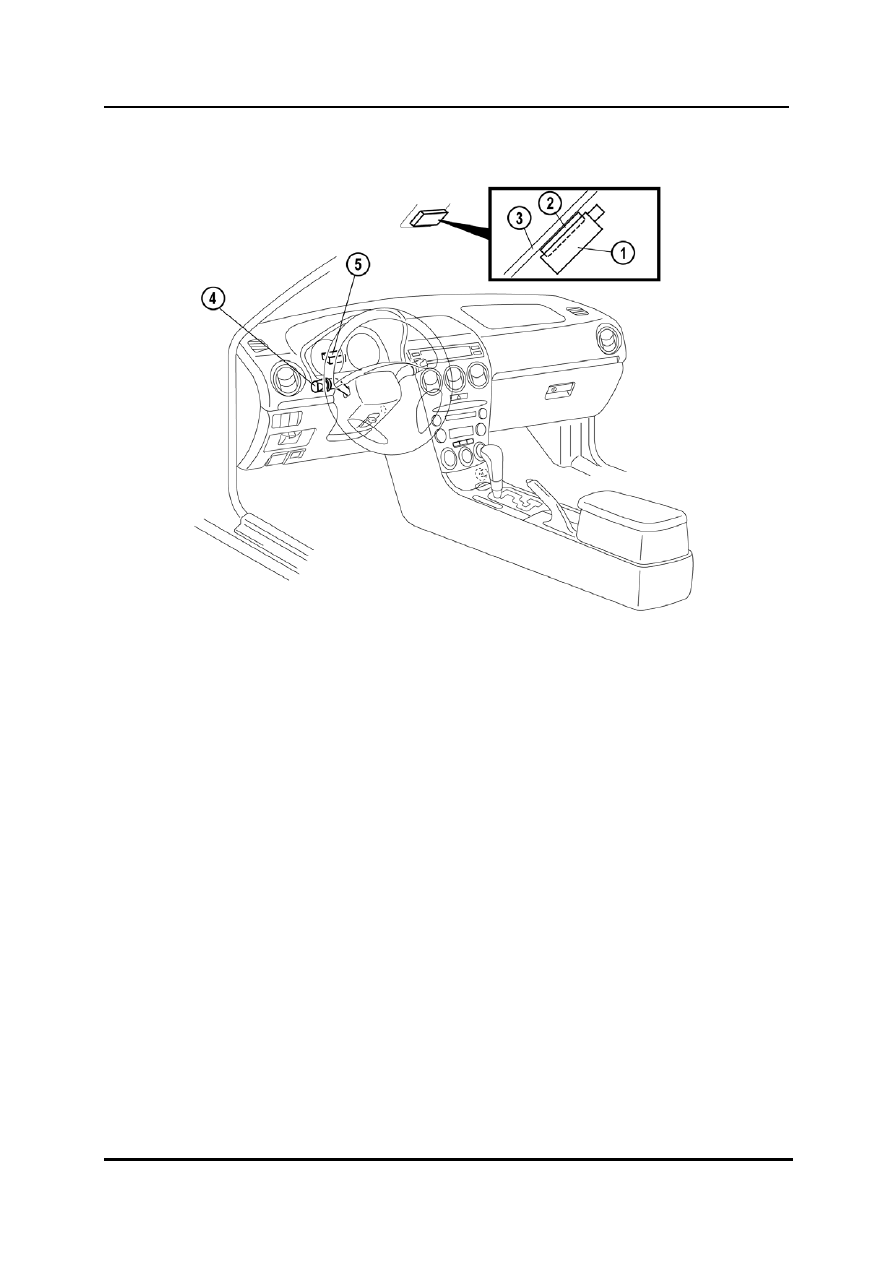

Конструктивный чертеж автоматической системы  освещения







1  Датчик автоматической системы

4  Переключатель освещения



освещения 5

Модуль автоматического управления

2  Диод датчика

  освещением/стеклоочистителями

3  Лобовое стекло





09-58

Кузов и доп. оборудование

Доп. оборудование

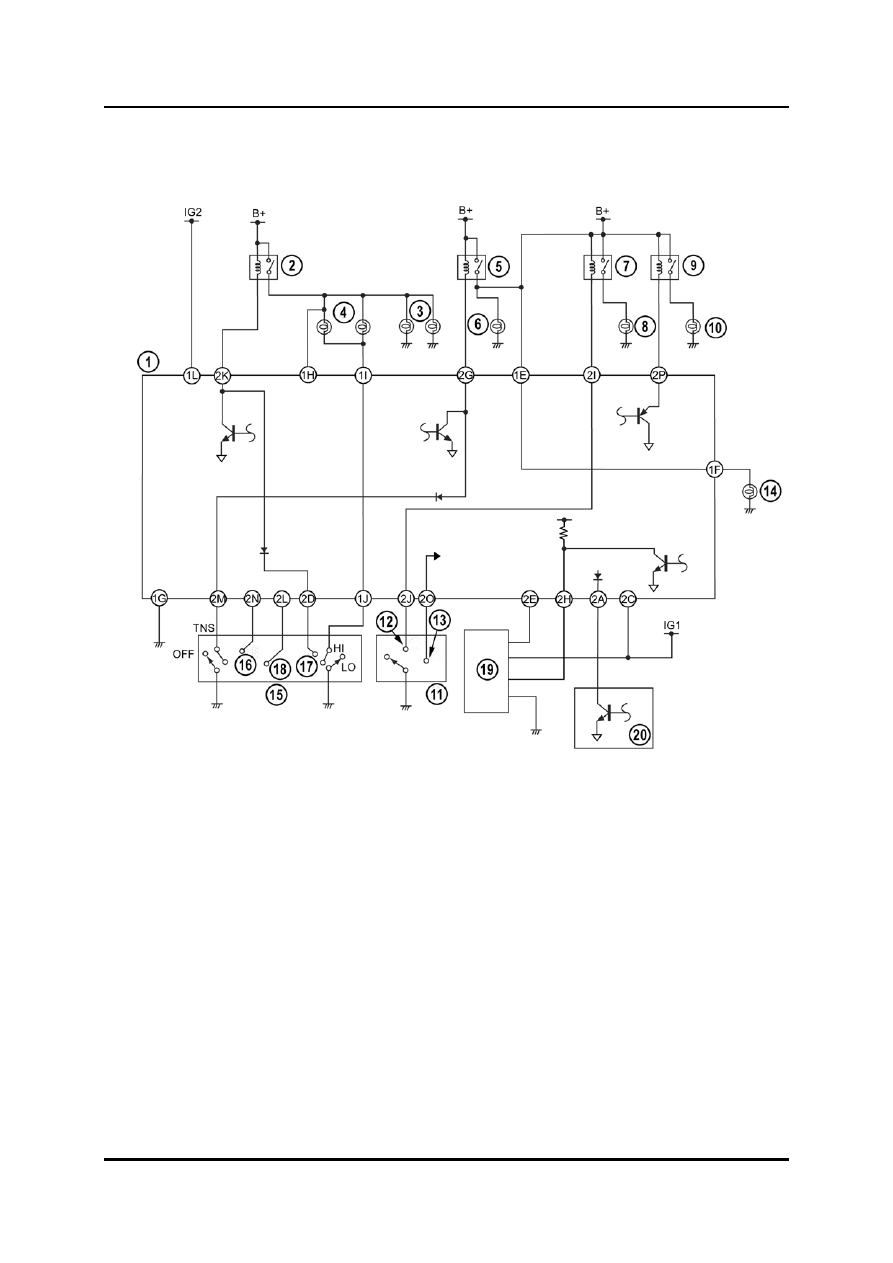

Схема подключения автоматической системы освещения







1

Модуль автоматического управления

12

Выключатель передних противотуманных



освещением/стеклоочистителями



фонарей

2

Реле фар 13

Выключатель задних противотуманных

3

Фары (ближний свет)

фонарей

4

Фары (дальний свет) 14

Осветительный фонарь

5

Реле TNS (Tail Number Side lights =

15

Выключатель фар



бокового освещения заднего номера) 16

Фара

6

Габаритные фонари/задние

17

Мигание для пропуска



фонари/освещение номерного знака 18

Переключатель автоматического

7

Реле передних противотуманных фонарей



освещения

8

Передний противотуманный фонарь 19

Датчик автоматической системы освещения

9

Реле заднего противотуманного фонаря 20

ABS

или DSC CM

10

Задний противотуманный фонарь





11

Выключатель передних и задних







противотуманных фонарей







09-59

Доп. оборудование

Кузов и доп. оборудование

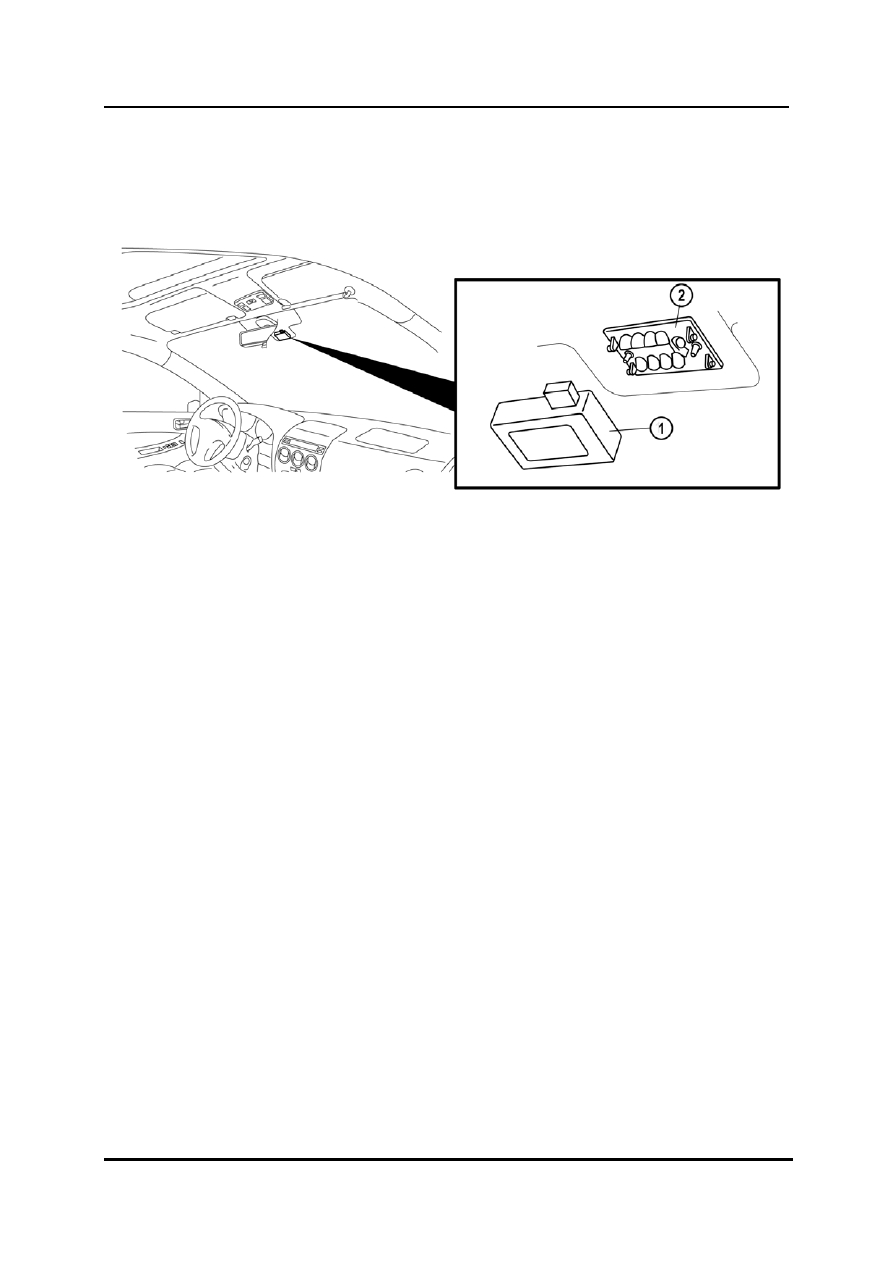

Датчик автоматической системы освещения

•

Установлен за зеркалом заднего вида (в центре лобового стекла), совмещен с
датчиком дождя в единый узел.







1

Датчик автоматической системы освещения 2

Датчик линзы
