Mazda 6 Facelift. Руководство - часть 42





Коробка передач / КП в cбope с ведущим мостом   FS5A-EL



Переключатель запрета 11

CAN_L



Датчик температуры ATF

12

CAN_H

Переключателя диапазона М 13

Приборный щиток, PCM, ABS/DSC

Переключатель ВЫШЕ 14

Электромагнит регулировки давления А

Переключатель НИЖЕ 15

Электромагнит регулировки давления В

Датчик давления масла 16

Электромагнит переключения F

Датчик скорости вращения

17

Электромагнит переключения Е



промежуточного вала 18

Электромагнит переключения D

Датчик скорости вращения

19

Электромагнит переключения С



выходного вала 20

Электромагнит переключения В

Датчик скорости вращения вала

21

Электромагнит переключения С



турбины 22

TCM



10

Главное реле АТХ







05-43

FS5A-EL  Коробка передач / КП в cбope с ведущим мостом

Гидравлическое управление

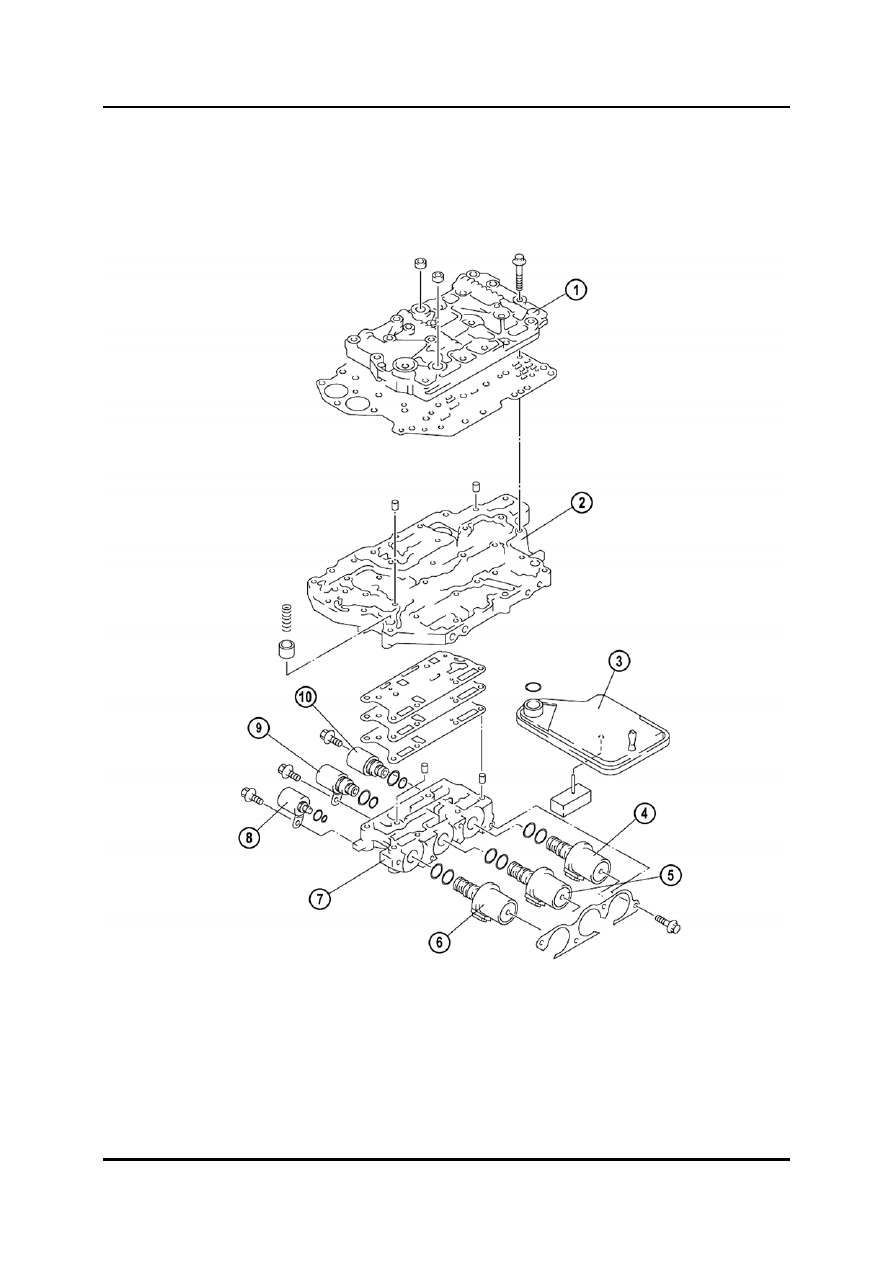

Блок клапанов управления

•

Используются главные клапаны управления, в основном, аналогичные
применяемым в коробке передач в блоке с ведущим валом FN4A-EL.



1  Клапаны управления – верхняя часть 6

Электромагнит переключения А

2  Клапаны управления – нижняя часть 7

Электромагнитные клапаны

3  Масляный фильтр 8

Электромагнит регулировки давления А

4  Электромагнит переключения В 9

Электромагнит переключения D

5  Электромагнит переключения С 10

Электромагнит переключения Е

05-44

Коробка передач / КП в cбope с ведущим мостом   FS5A-EL

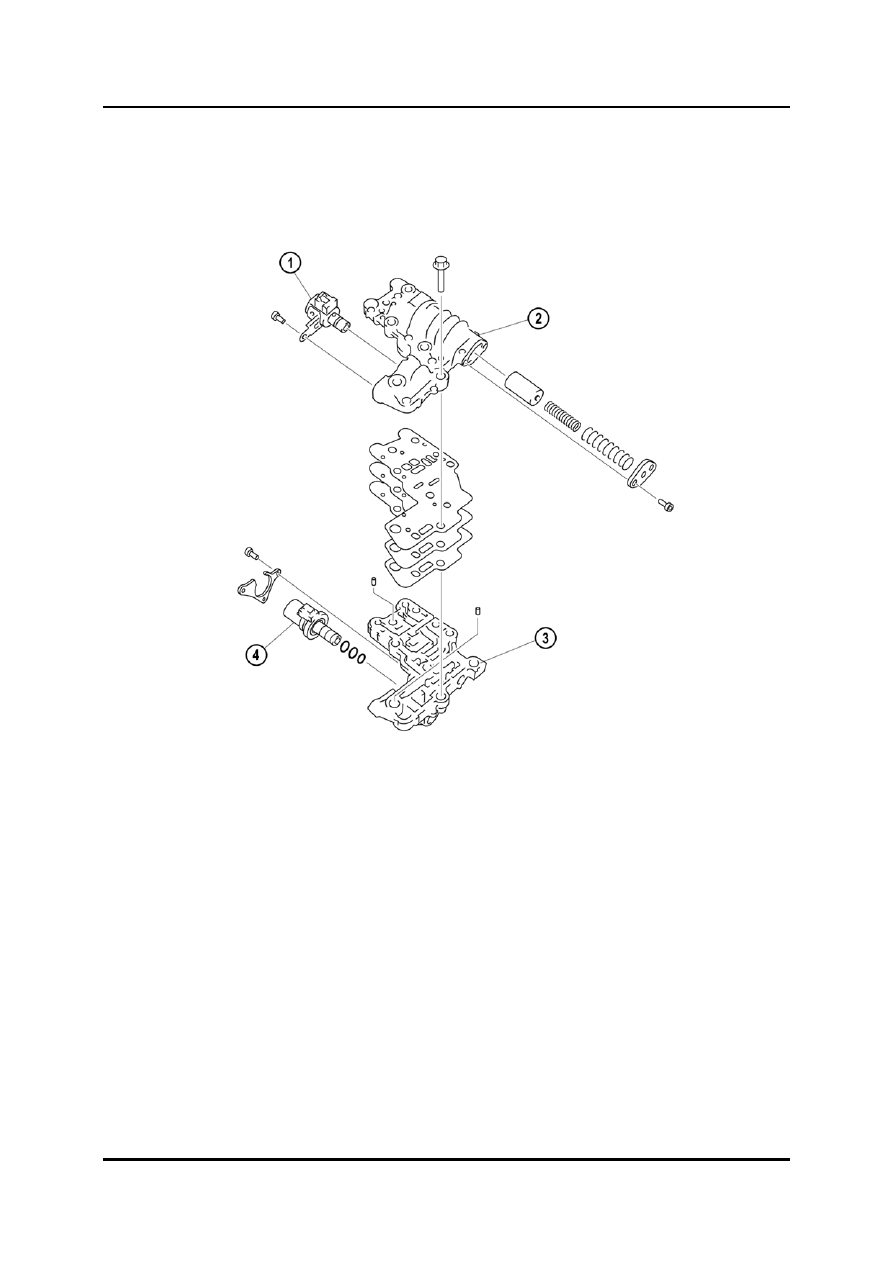

Блок вспомогательных клапанов управления

•

Внедрены вспомогательные клапаны управления для размещения
дополнительного электромагнита переключения и дополнительного
электромагнита регулировки давления.







1  Электромагнит переключения F

Вспомогательные клапаны управления

Вспомогательные клапаны



– нижняя часть



управления – верхняя часть 4

Электромагнит регулировки давления В





05-45

FS5A-EL  Коробка передач / КП в cбope с ведущим мостом

Примечания:



05-46
