Коробка передач / КП в cбope с ведущим мостом   FS5A-EL

Общие характеристики

•

Новая автоматическая коробка передач в блоке с ведущим мостом FS5A-EL может
устанавливаться в качестве варианта на автомобили Mazda6 Facelift,
оборудованные двигателем LF или L3.

•

В коробке передач FS5A-EL используется одна двойная планетарная передача и
одна одинарная планетарная передача. Гидравлическое управление
обеспечивается шестью электромагнитными клапанами переключения передачи и
двумя электромагнитными клапанами регулировки давления.

•

Электромагнитные клапаны управляются отдельной электронной системой TCM
(Transaxle Control Module = модуль управления кoрoбкoй пepeдaч в cбope c
вeдyщим  мoctoм).

•

Конструкция новой 5-скоростной автоматической коробки передач в локе с
ведущим мостом FS5A-EL основана на конструкции хорошо зарекомендовавшей
себя 4-скоростной автоматической коробки передач в cбopе с ведущим мостом
FN4A-EL.  Для переработки 4-скоростной коробки передач в 5-скоростную были
добавлены следующие элементы:

–

Планетарный редуктор

–

Односторонняя муфта № 2

–

Редукторный тормоз

–

Прямая муфта

–

Вспомогательные распределители

–

Датчик скорости вращения промежуточного вала

•

Для внедрения пятой передачи вторичный привод приводит в действие выходную
шестерню через планетарный редуктор.

•

Предусмотрено отдельное положение рычага селектора (диапазон М) для ручного
переключения на более высокую или низкую передачу.

•

На приборном щитке отображается положение рычага селектора (P-R-N-D-M),
включенная передача и, в случае возникновения неисправности ATX MIL ("AT").



05-35

FS5A-EL  Коробка передач / КП в cбope с ведущим мостом

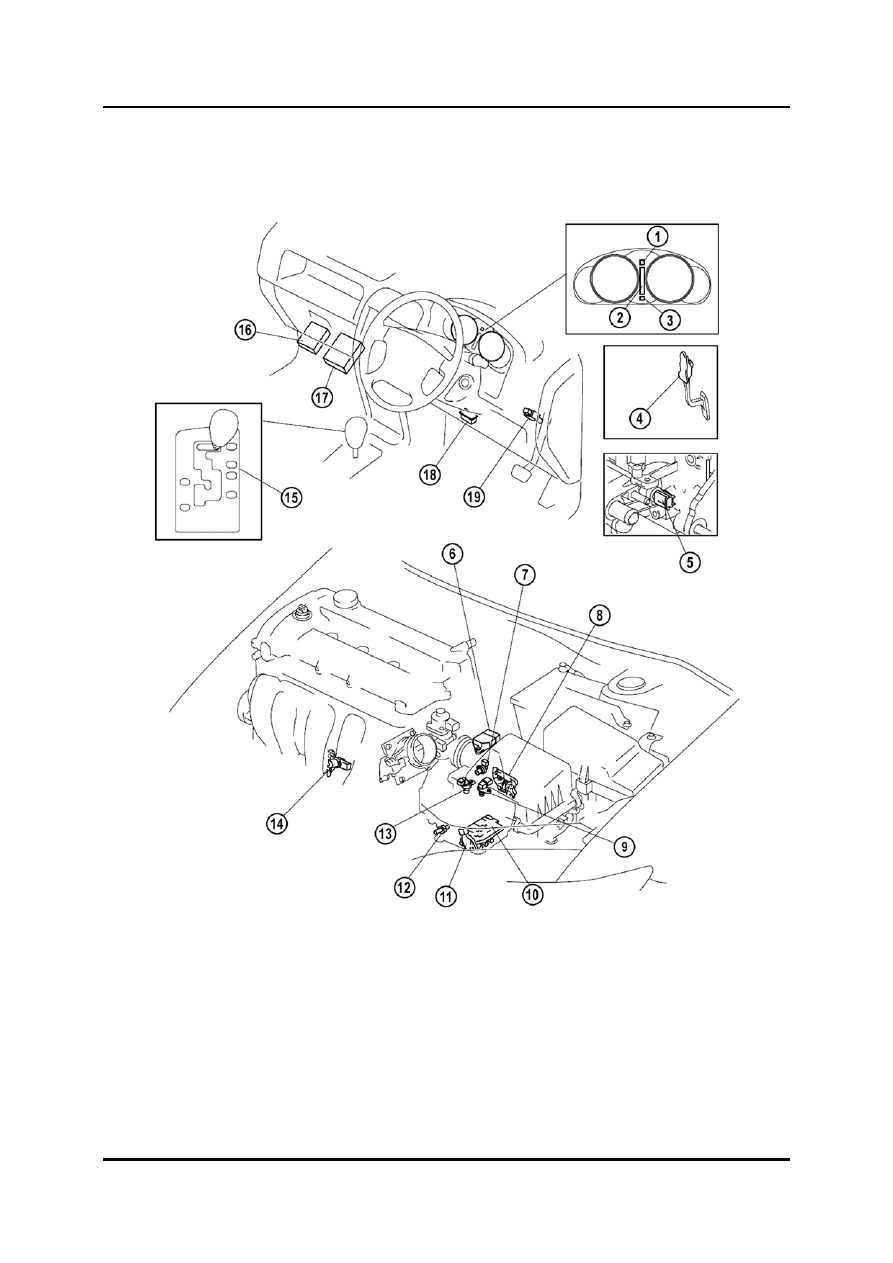

Система управления коробкой передач

Конструкция







05-36

Коробка передач / КП в cбope с ведущим мостом   FS5A-EL



1

ATX MIL

11

Датчик TR

2

Индикатор положения рычага

12

Датчик давления масла



селектора 13

Скорость вращения вала турбины

3

Индикатор включенной передачи 14

Датчик СКР

4

Датчик АРР 15

Узел рычага селектора, состоящий из:

5

Датчик ЕСТ



-

Переключателя диапазона М

6

Датчик MAF



 - Переключателя ВЫШЕ

7

Датчик скорости вращения выходного



 - Переключателя НИЖЕ



вала 16

TCM



8

Вспомогательные распределители 17

PCM

9

Датчик скорости вращения

18

DLC



промежуточного вала 19

Датчик тормоза

10

Клапаны управления







05-37

FS5A-EL  Коробка передач / КП в cбope с ведущим мостом

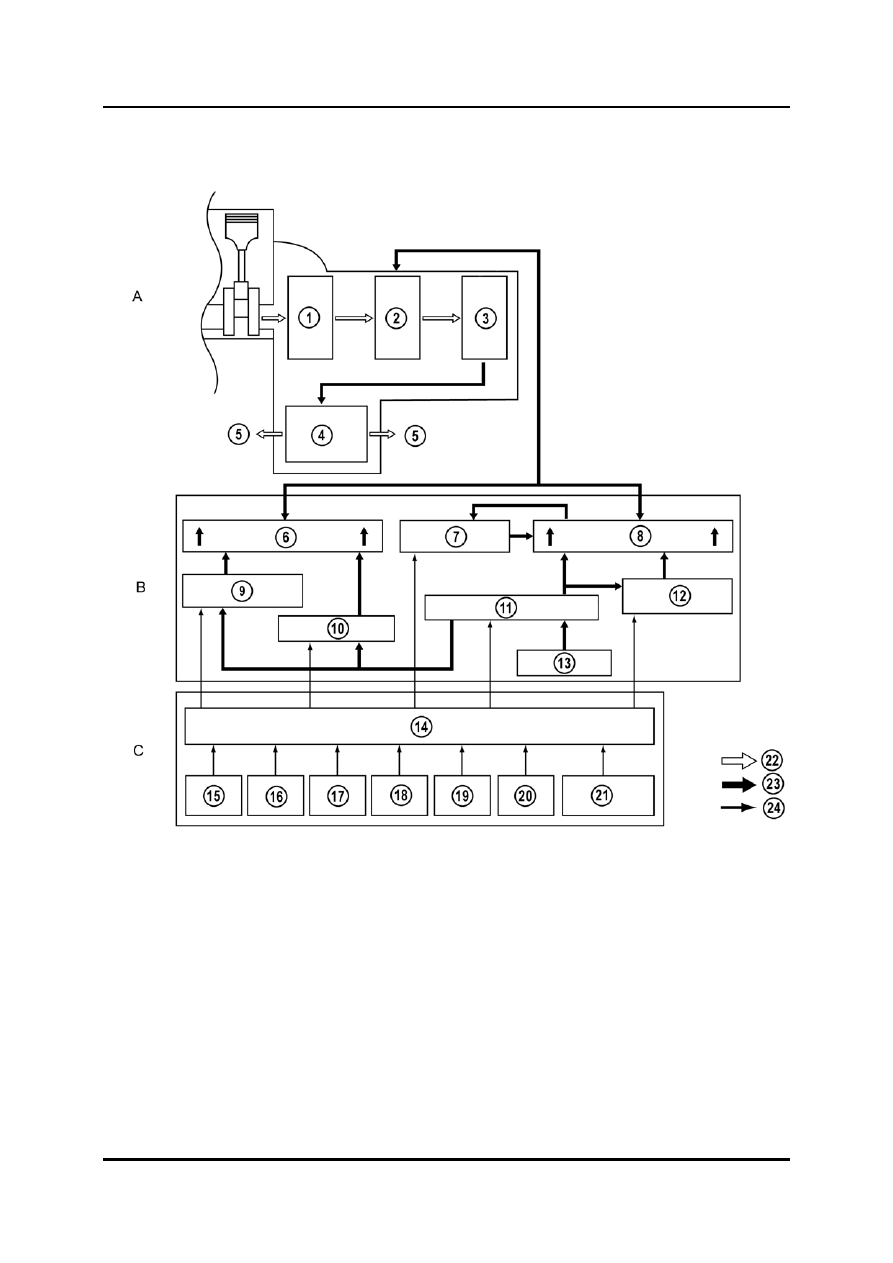

Рабочая схема









05-38
