Mazda 6 Facelift. Руководство - часть 38





Коробка передач / КП в cбope с ведущим мостом   A26M-R

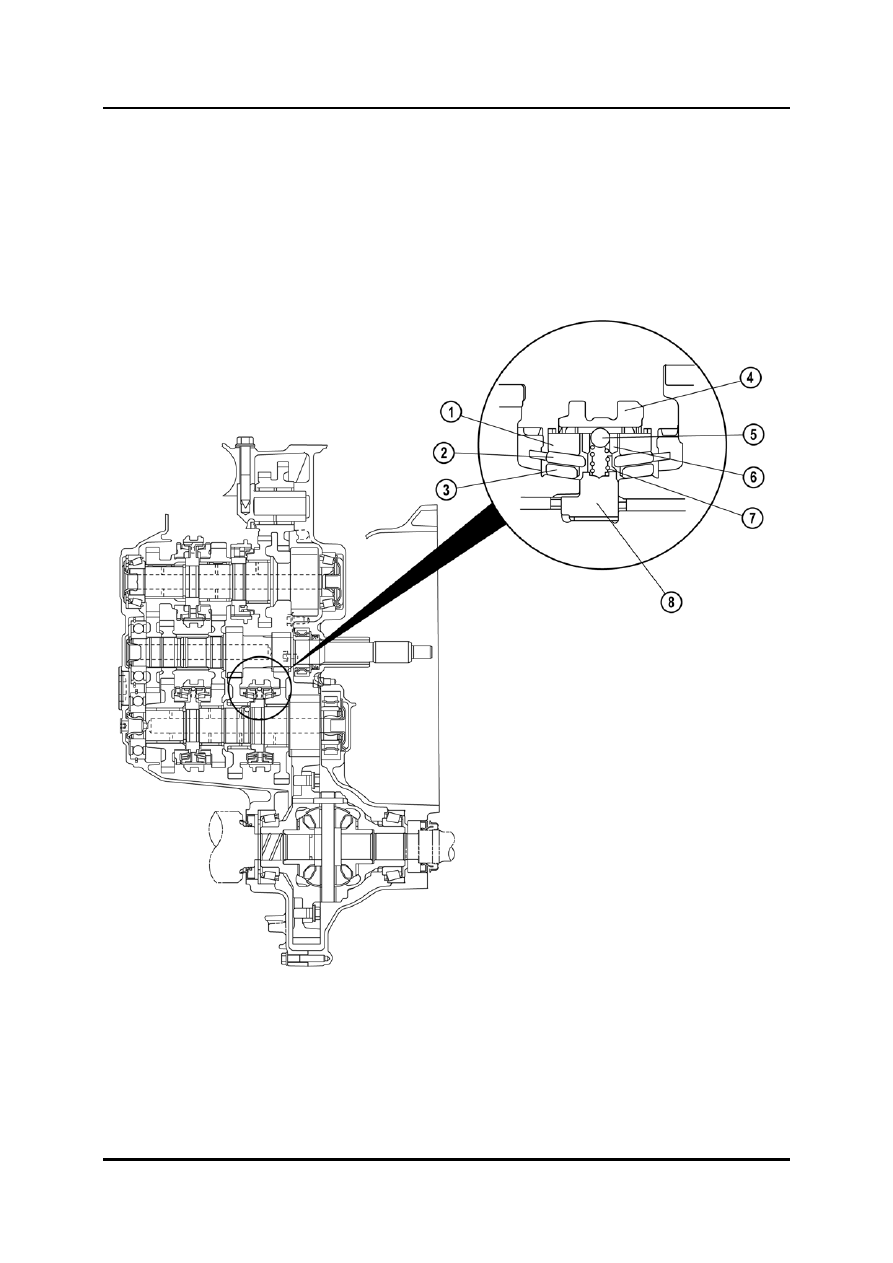

Ступица муфты синхронизатора

•

Для уменьшения габаритных размеров ступицы в каждой ступице применяется
фиксирующий механизм шарикового типа.

•

Фиксирующий механизм шарикового типа состоит из спиральной пружины шпонки
синхронизатора, шпонки синхронизатора  и шарика.  Он функционирует примерно
так же, как пружина радиального типа, применяемая в других коробках передач в
блоке с ведущим мостом.







Кольцо синхронизатора 5

Шарик

Среднее кольцо 6

Шпонка синхронизатора

Внутреннее кольцо 7

Пружина

Втулка ступицы 8

Ступица муфты



05-27

A26M-R  Коробка передач / КП в cбope с ведущим мостом

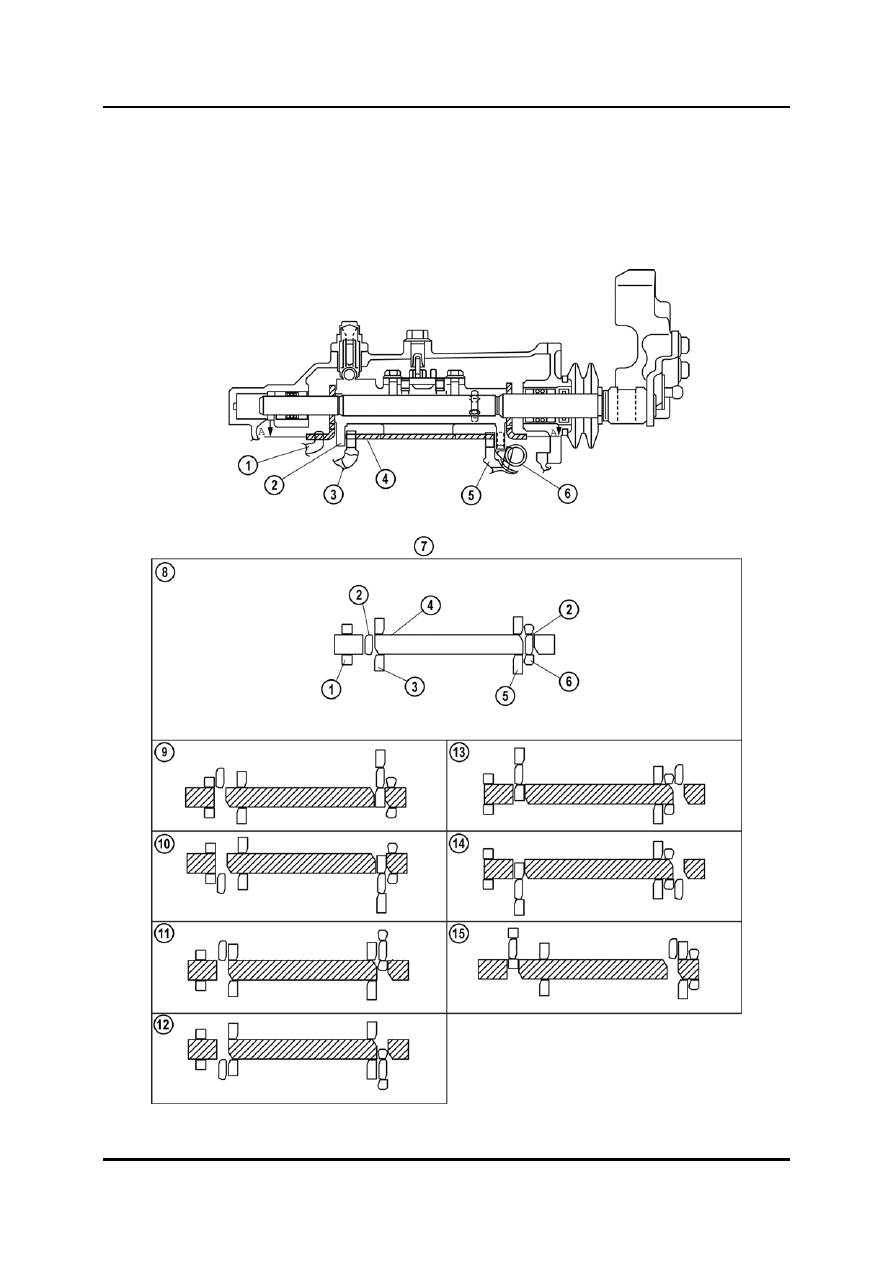

Механизм блокировки переключения передач

•

Механизм блокировки переключения предотвращает включение двух передач
одновременно. Во время переключения вилки передачи и рычаг переключения
передачи, за исключением задействованной, фиксируются в нейтральном
положении пластиной блокировки.





05-28

Коробка передач / КП в cбope с ведущим мостом   A26M-R



Вилка переключения заднего хода 7

Разрез А-А

Внутренний рычаг 8

Нейтральное положение

Вилка переключения пятой/шестой

Первая передача



передачи 10

Вторая передача

Пластина блокировки 11

Третья передача

Вилка переключения первой/второй

12

Четвертая передача



передачи 13

Пятая передача

Рычаг переключения

14

Шестая передача



третьей/четвертой передачи 15

Передача заднего хода



05-29

A26M-R  Коробка передач / КП в cбope с ведущим мостом

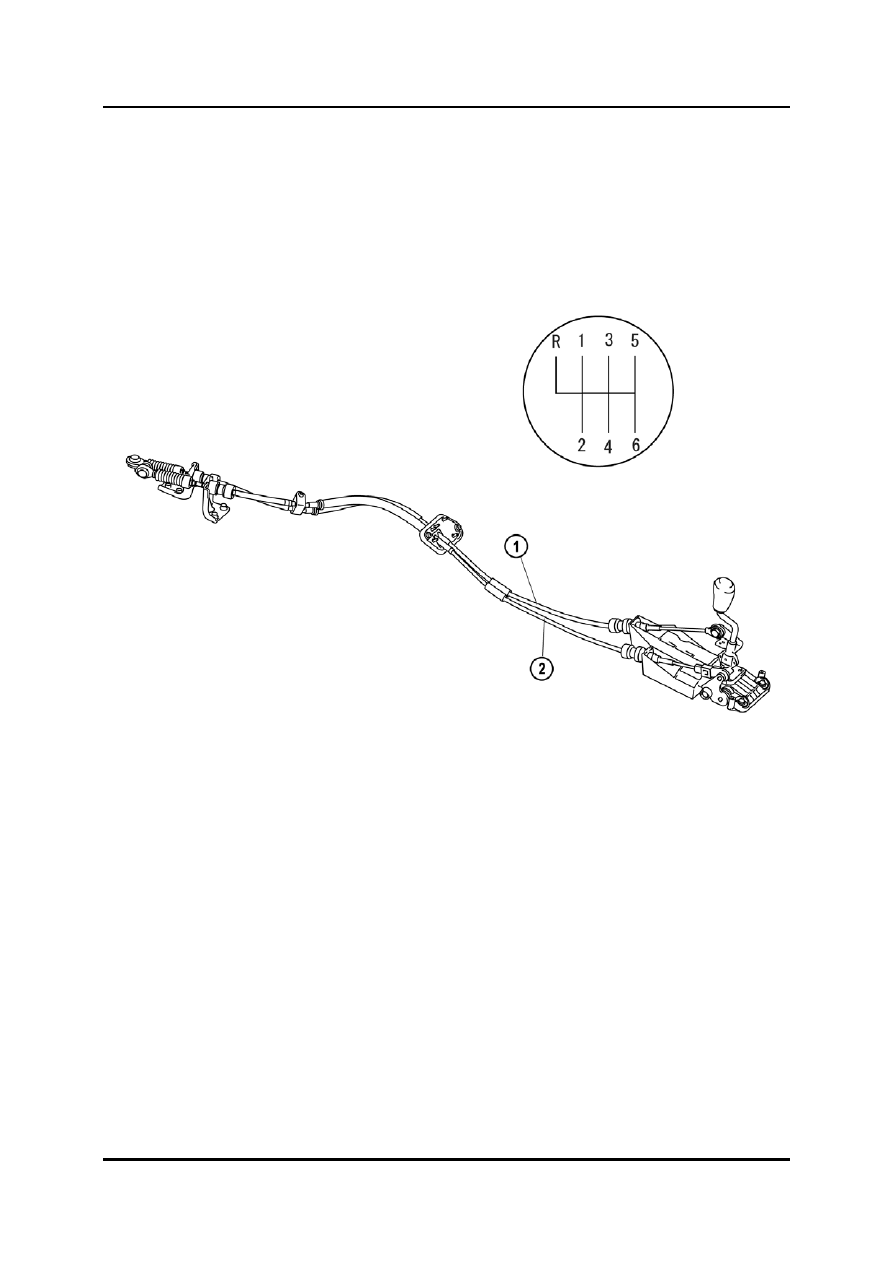

Механизм переключения передач

•

Используется управляемый тросом механизм переключения, аналогичный
используемому  на предыдущих моделях Mazda6.

•

Трос переключателя регулируется, как на предыдущих моделях Mazda6.

•

Используется механизм блокировки передачи заднего хода, аналогичный
используемому на Mazda6 с коробкой передач в cбope с ведущим мостом G66M-R.







Трос переключения 2

Трос выбора



05-30
