Коробка передач / КП в cбope с ведущим мостом

G66M-R

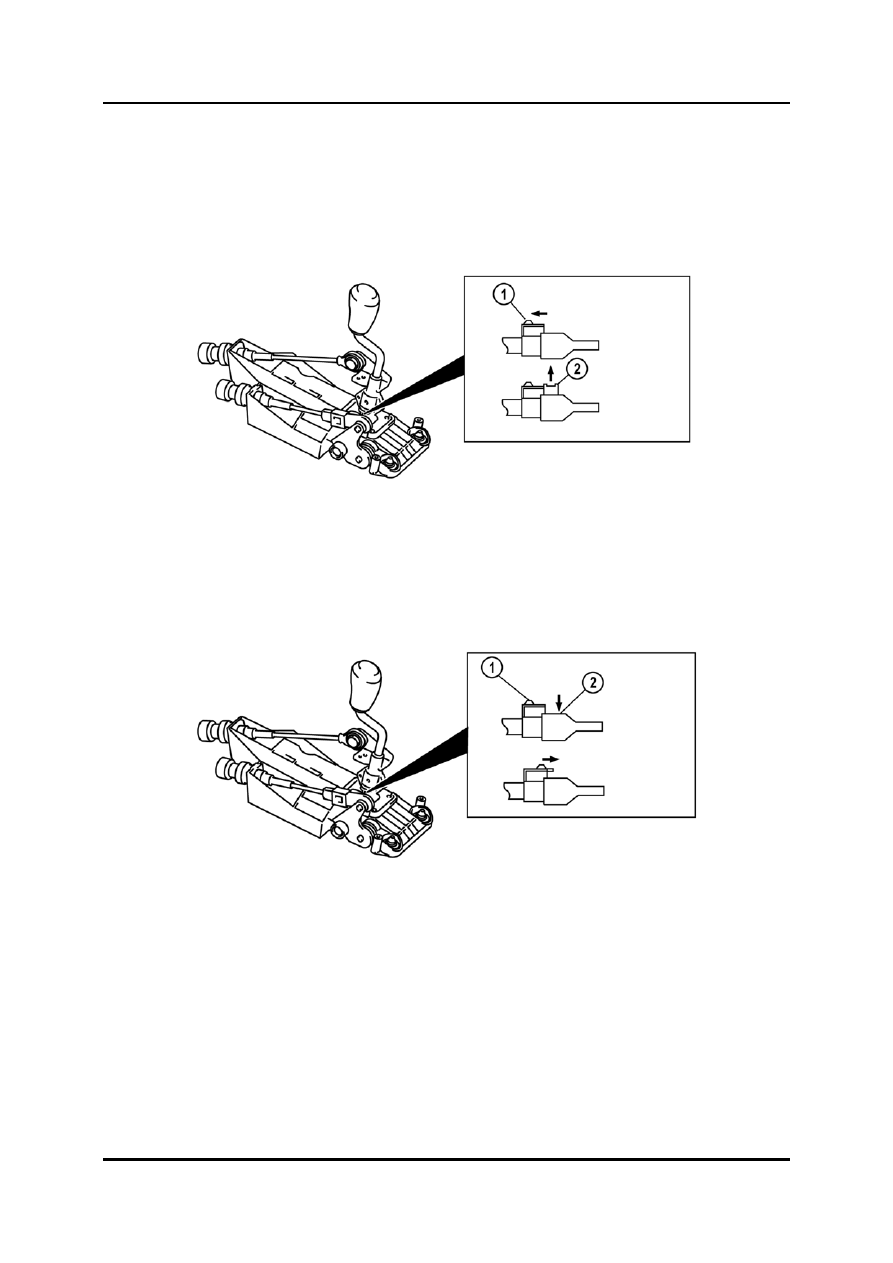

Регулировка троса селектора

1. Убедиться в том, что рычаг переключения передач (сторона коробки передач)
    находится в нейтральном положении.
2. Разблокировать предохранительный стопор троса селектора (сторона рычага

переключения передач) в показанном на рисунке порядке.







1

Устройство блокировки

2

Предохранительный стопор



3. Перевести рычаг переключения передач в нейтральное положение.
4. Заблокировать предохранительный стопор троса селектора (сторона рычага
    переключения передач) в показанном на рисунке порядке.






1

Устройство блокировки

2

Предохранительный стопор



5. Перевести рычаг переключения передач из нейтрального в другое положение и

убедиться в том, что в зоне отсутствуют элементы, способные помешать движению
рычага.



05-19

G66M

Коробка передач / КП в cбope с ведущим мостом

Примечания:



05-20

Коробка передач / КП в cбope с ведущим мостом   A26M-R

A26M-R

•

Ручная 6-скоростная коробка передач в блоке с ведущим мостом A26M-R
сконструирована для автомобилей с передним приводом с поперечно
расположенным силовым агрегатом.



Технические характеристики

Характеристики

MZR-CD (RF Turbo)

A26M-R

Синхронизатор

Синхронизатор (рычажный)

3,538
1,913
1,218
0,880
0,809
0,673
3,831
3,611
3,095

API  GL-4 или GL-5

Всесезонное

SAE 75W-90

Выше 10 °C (50 °F)

SAE 75W-90

Емкость
(прибл. Кол-в о)

л (кв арты США,
англ. кв арты))

2,55 (2.69, 2,24)

Передаточное
число

5, 6 передачи, передача заднего хода
Марка

Вязкость

Масло

Окончат.
передат. число

5 передача
6 передача
Передача заднего хода
1 - 4 передачи

1 передача
2 передача
3 передача
4 передача

Позиция

Тип дв игателя
Тип ручной коробки передач в  блоке с в едущим мостом
Вспом.
механизм

Вперед
Назад







05-21

A26M-R  Коробка передач / КП в cбope с ведущим мостом

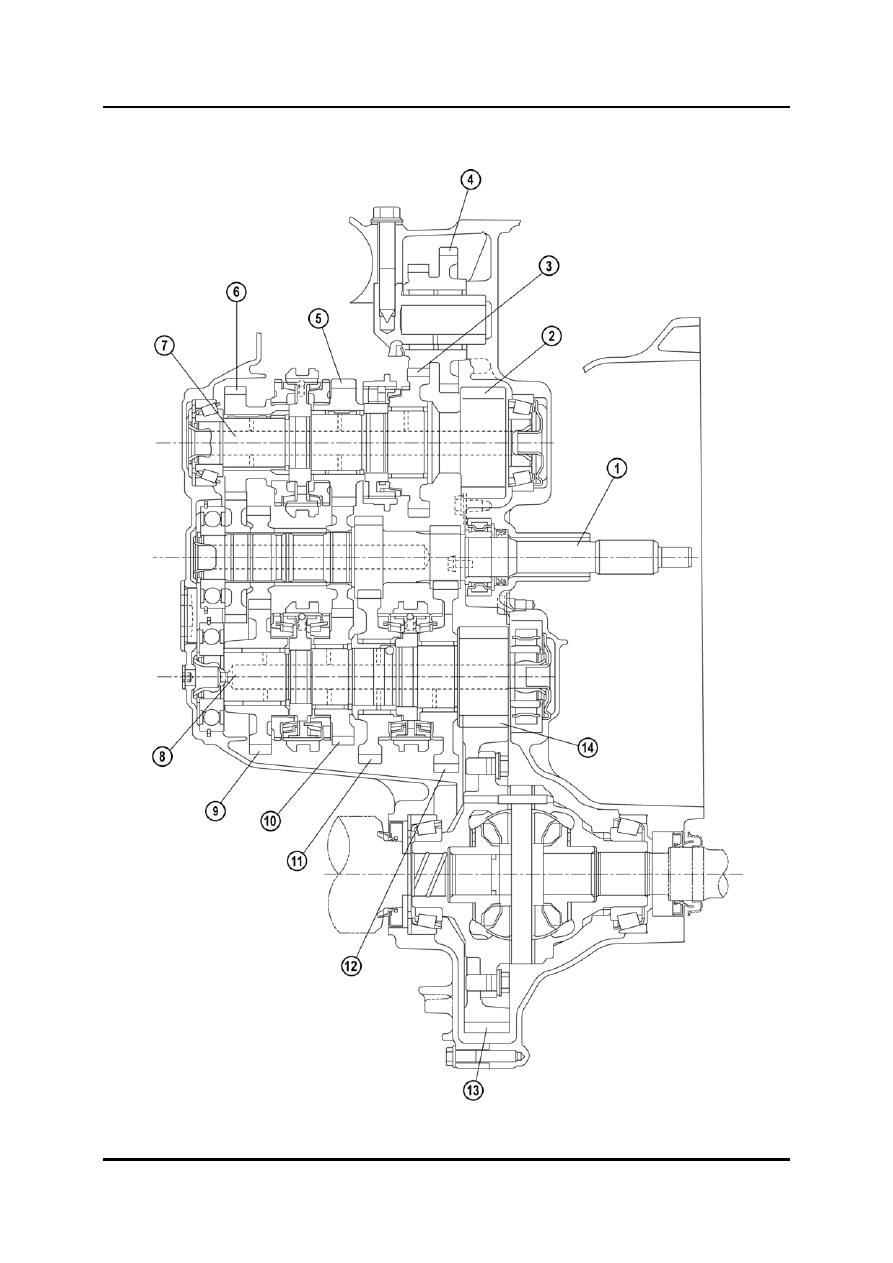

Вид в разрезе





05-22
