Двигатели

Дизельные двигатели

Система зарядки

•

Система зарядки автомобилей с двигателем 2.0 MZR-CD имеет следующую
особенность:

–

Введена интеллектуальная система зарядки.



Технические характеристики

(В)

(В-A)

Генератор

Управляется PCM

Выходная мощность

12-90

Регулируемое напряжение
Функция самодиагностики

Пункт

техническая характеристика

(Aчас)

12

95D31L (64), 115D31L (70)

Напряжение
Тип и ёмкость
(5-часовая норма)

Аккумуляторная
батарея







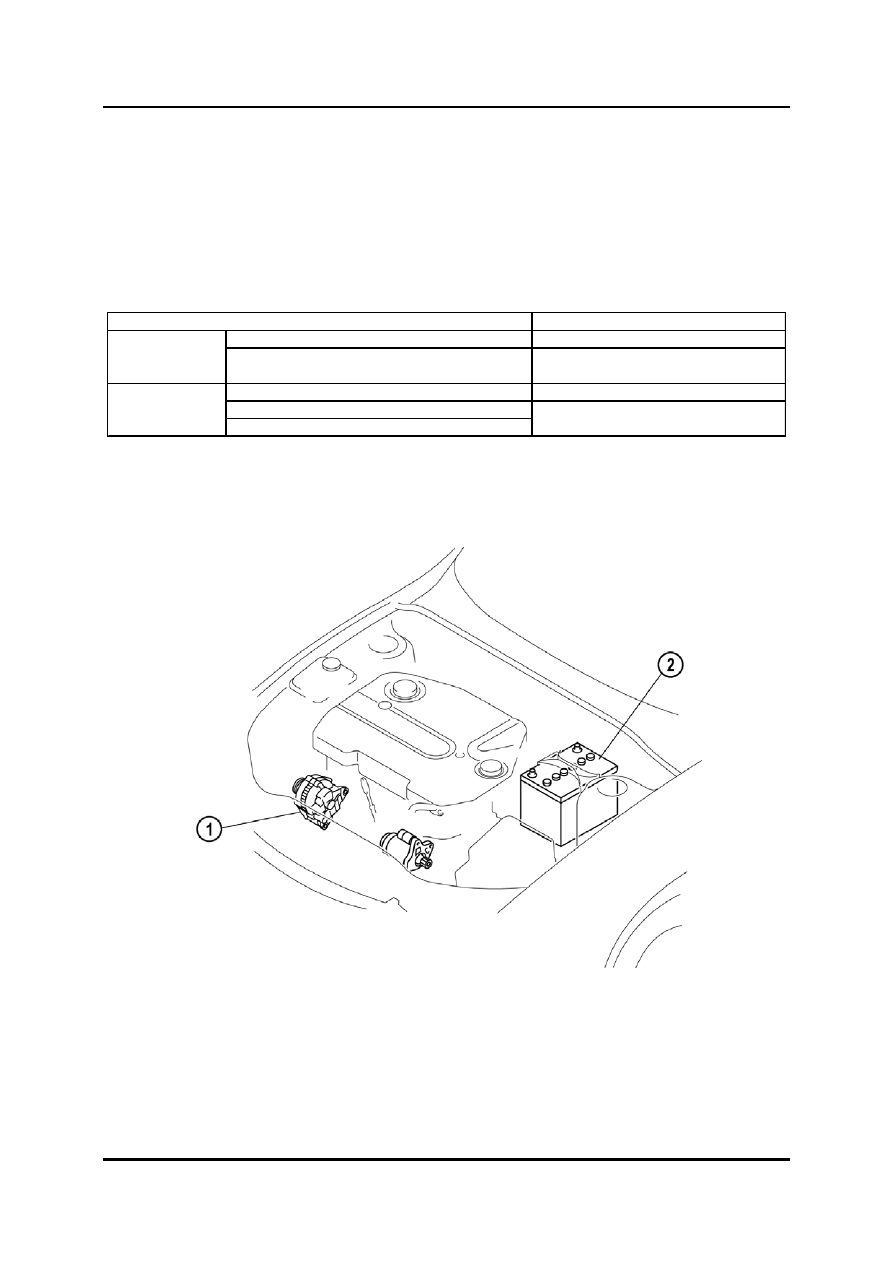

Расположение деталей





M5_01050



1

Генератор 2

Аккумуляторная батарея



01-77

Дизельные двигатели

Двигатели

Интеллектуальная система зарядки

•

Введена так называемая «Интеллектуальная система зарядки», чтобы улучшить
зарядку аккумуляторной батареи и повысить срок её службы. Ток возбуждения
электромагнитной катушки и, следовательно, напряжение зарядки управляются
PCM, который включает генератор сигналом рабочего цикла. Кроме того, генератор
отсылает сигнал обратной связи в PCM, который таким образом контролирует
нагрузку генератора.

•

PCM определяет продолжительность включения, выдаваемую на генератор в
соответствии с напряжением аккумуляторной батареи, температурой электролита
аккумуляторной батареи (узнаваемую по температуре всасываемого воздуха,
температуре охлаждающей жидкости двигателя и сигналу скорости автомобиля) и
нагрузкой генератора. Кроме того, PCM передаёт информацию о статусе
предупредительного светового индикатора генератора через высокоскоростную
шину CAN на приборный щиток, что соответствующим образом включает световой
предупредительный индикатор генератора.





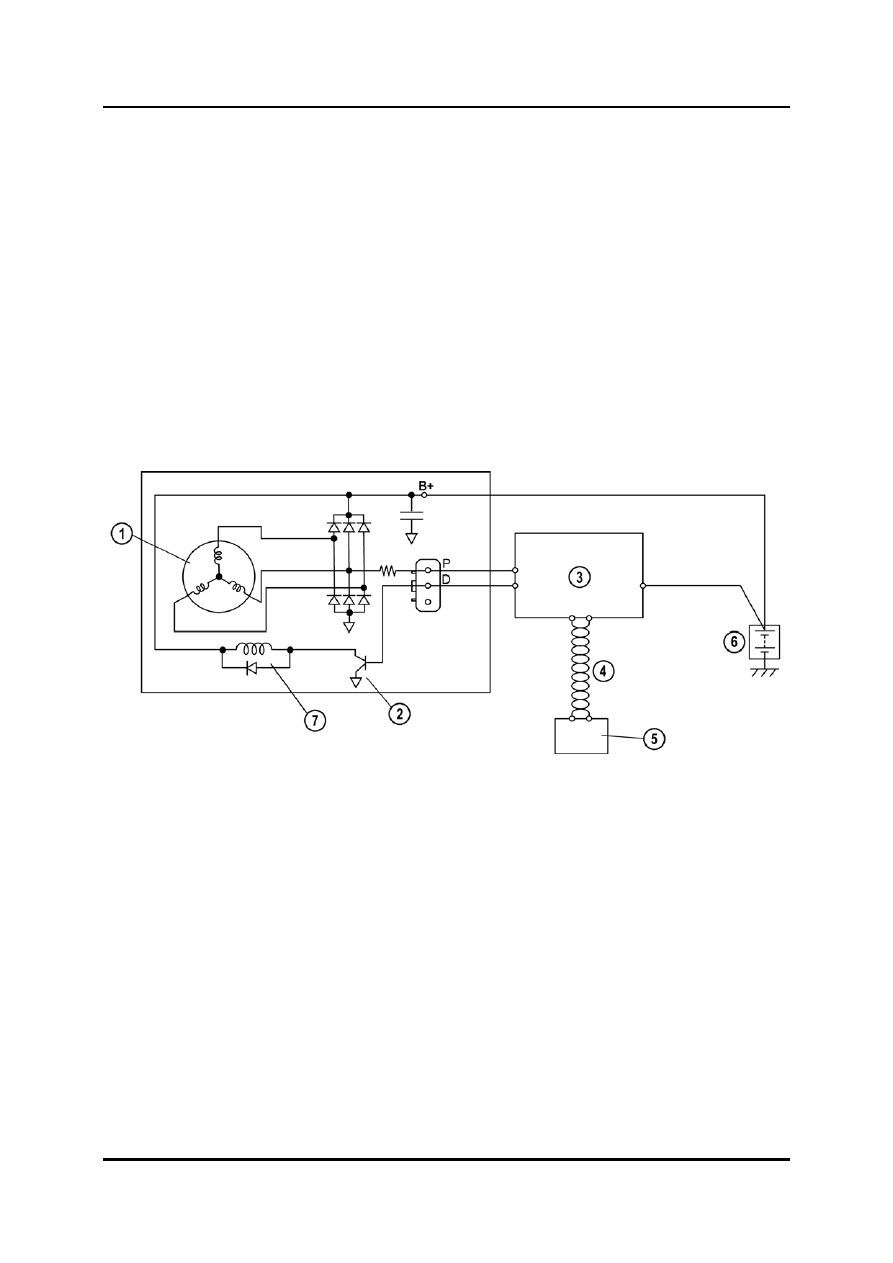

M5_01051



1

Обмотка статора 5

Приборный щиток

2

Мощный транзистор 6

Аккумуляторная батарея

3 PCM

7 Катушка возбуждения

4

Высокоскоростная шина CAN







01-78

Двигатели

Дизельные двигатели

•

Если напряжение аккумуляторной батареи/температура электролита
аккумуляторной батареи высокие и/или нагрузка генератора низкая, PCM задаёт
генератору короткий рабочий цикл. В результате, через катушку возбуждения
протекает маленький ток возбуждения, и генератор выдаёт низкое напряжение
зарядки.

•

Если напряжение аккумуляторной батареи/температура электролита
аккумуляторной батареи высокие и/или нагрузка генератора высокая, PCM задаёт
генератору длительный рабочий цикл. В результате, через электромагнитную
катушку протекает большой ток возбуждения, и генератор выдаёт высокое
напряжение зарядки.




Система управления

•

Система управления автомобилей с двигателем 2.0 MZR-CD имеет следующие
особенности:

–

Введён модуль управления силовым агрегатом, содержащий FEEPROM (Flash
Electronically Erasable Programmable Read Only Memory = флэш электронно-
стираемое программируемое ПЗУ)

–

Введён датчик резистивного типа для определения положения коленчатого
вала и распределительного вала.

–

Введён датчик типа преобразователя Холла для определения положения
педали акселератора.

–

Аннулирован датчик холостого хода.

–

Ведён датчик давления системы рулевого привода с усилителем.



01-79

Дизельные двигатели

Двигатели

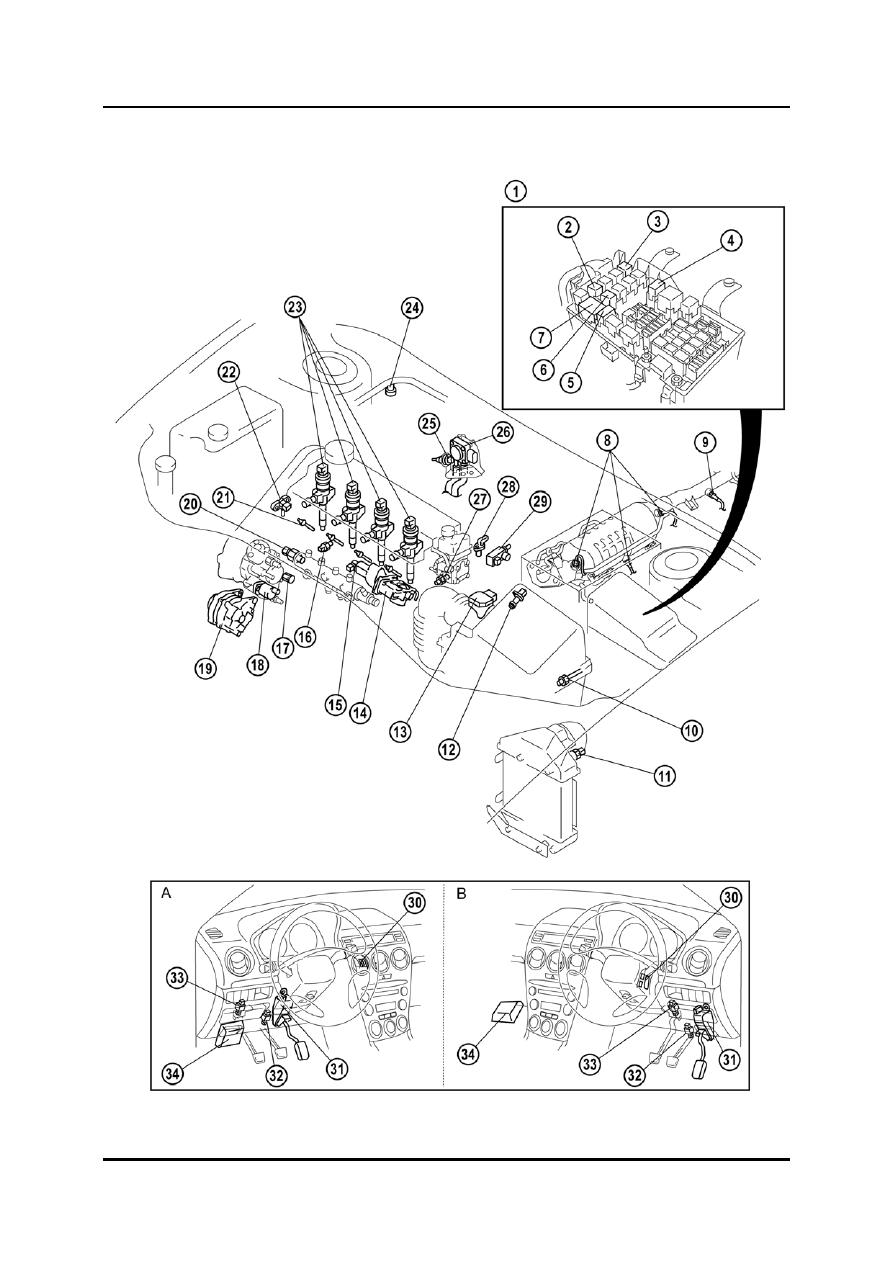

Расположение деталей





01-80
