Двигатели

Дизельные двигатели

Общий трубопровод

•

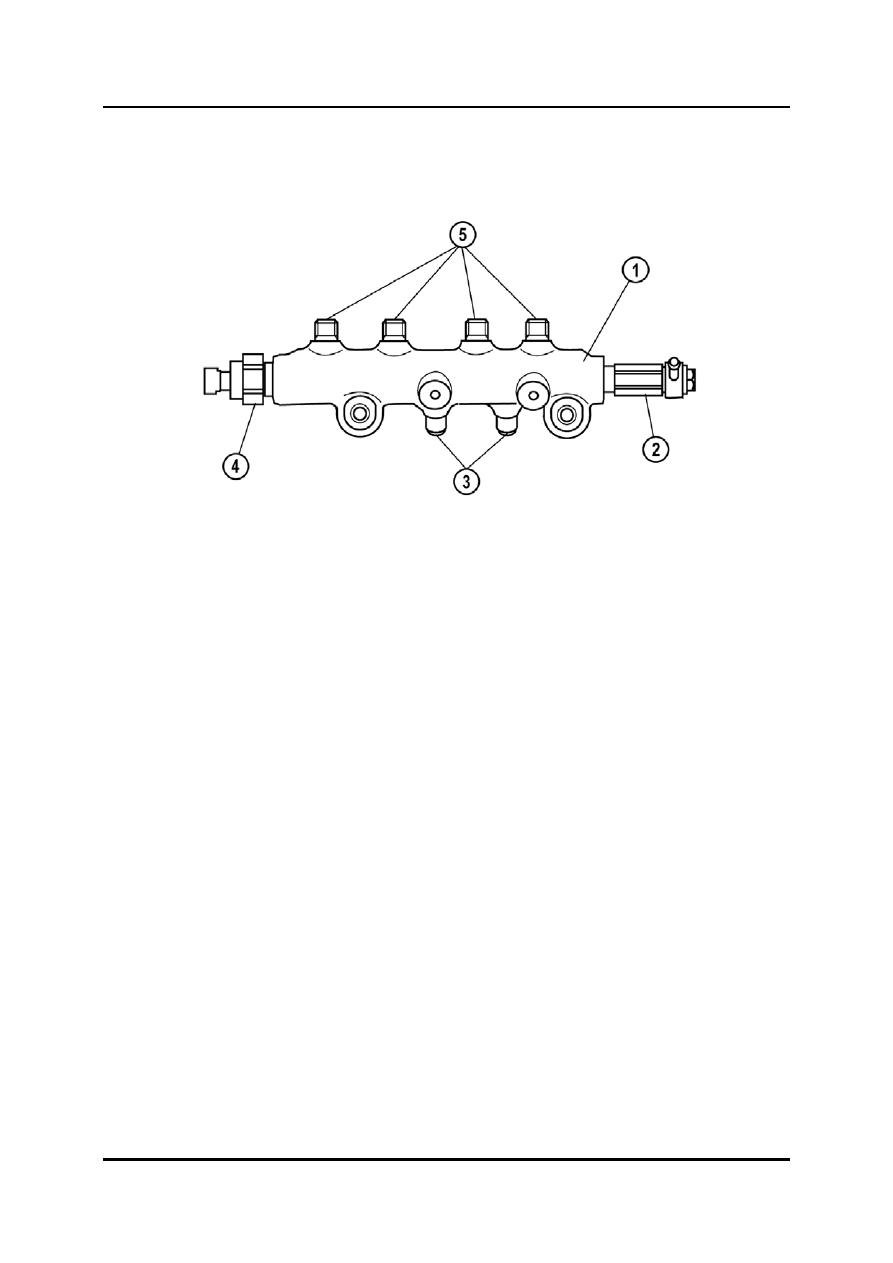

Введен общий трубопровод, расположенный над впускным коллектором.







Общий трубопровод 4

Датчик давления топлива

Клапан ограничителя давления 5

Подключения (со стороны топливной

Подключения (со стороны насоса



форсунки)



высокого давления)





01-45

Дизельные двигатели

Двигатели

Форсунки

•

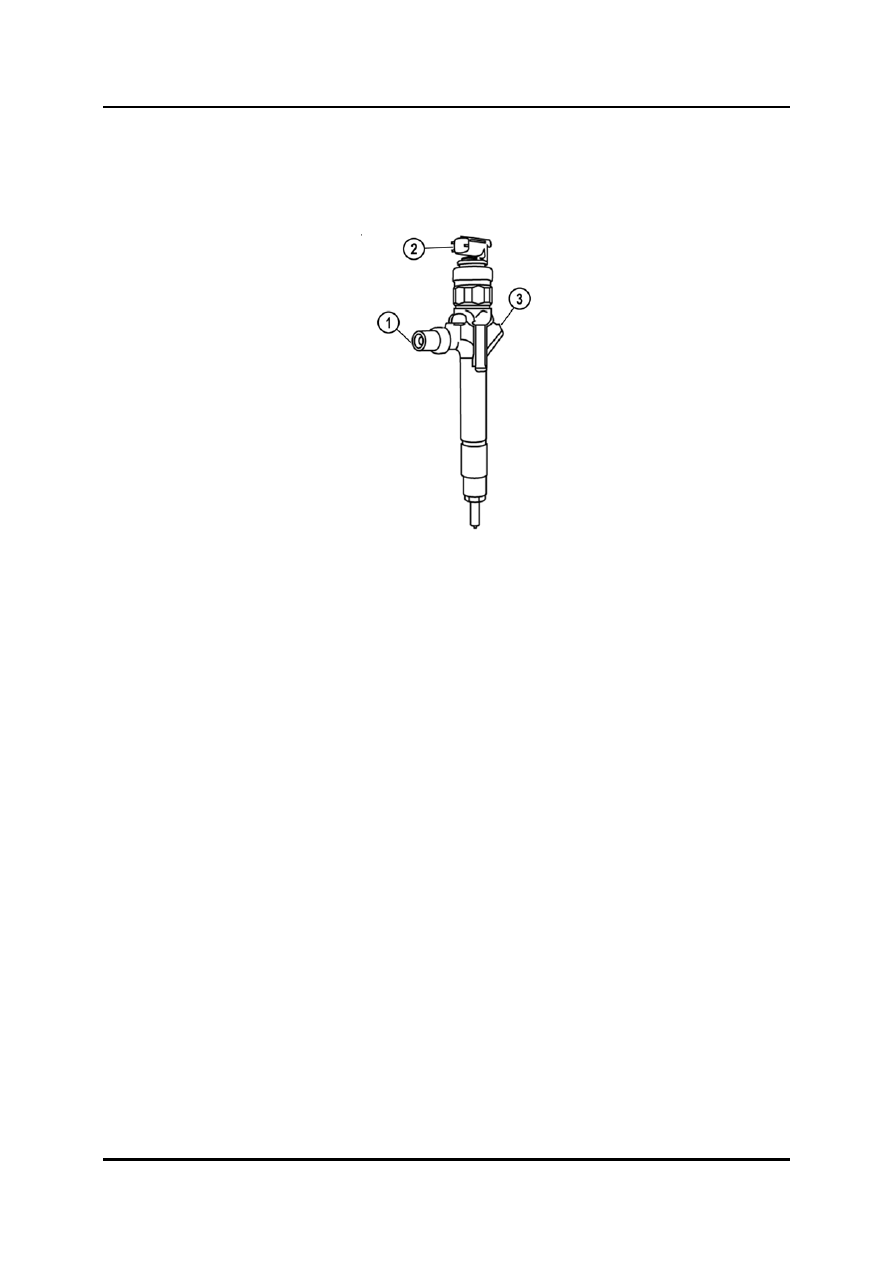

Применены форсунки по типу электромагнитных клапанов с пониженным
потреблением энергии и повышенным быстродействием.







От общего трубопровода 3

К топливному баку

Разъём







ПРИМ: Поскольку размер разъёма форсунки сравнительно велик по сравнению с

диаметром держателя форсунки, в процессе снятия и установки крышки
головки блока цилиндров разъём и уплотнитель форсунки могут мешать друг
другу. Во избежание повреждения уплотнителя обмотайте разъём форсунки
виниловой лентой, закрыв края соединителя.


•

Кроме того, перепускные магистрали форсунок расположены под крышкой головки
блока цилиндров. В результате, следует измерить суммарную величину утечки
форсунок и сравнить её со значениями, полученными на заведомо исправном
автомобиле, чтобы определить протекающий электромагнитный клапан.


ПРИМ: При снятии перепускных магистралей форсунок всегда заменяйте их

прокладки. Поскольку перепускные трубки расположены под крышкой головки
блока цилиндров, топливо, вытекающее из трубок, может испортить моторное
масло. Это приводит к разжижению моторного масла и, следовательно, к
повреждению двигателя.



01-46

Двигатели

Дизельные двигатели

•

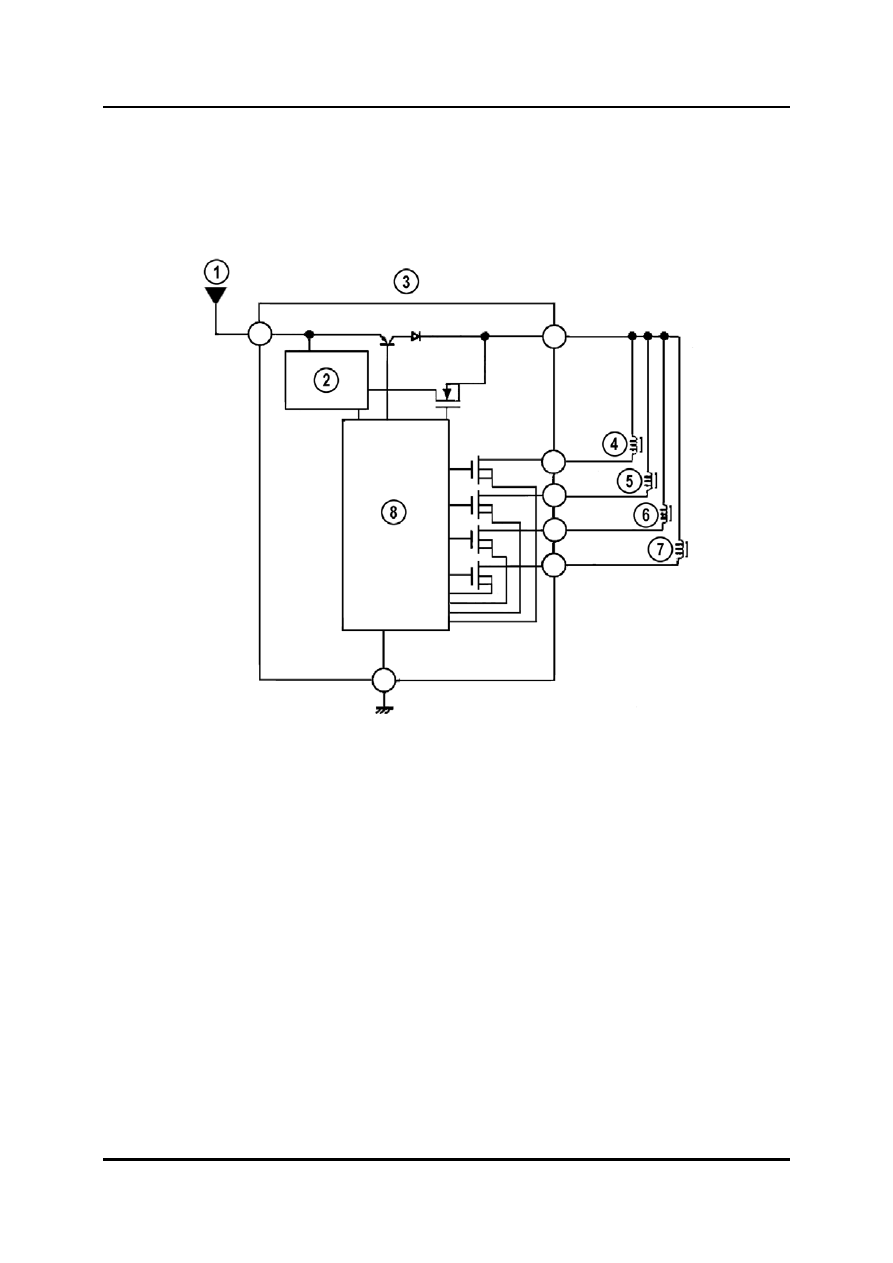

Форсунки управляются непосредственно модулем PCM. Модуль содержит внутри
себя генератор высокого напряжения, который усиливает напряжение
аккумуляторной батареи до высокого напряжения равного примерно 90 В и
аккумулирует его в конденсаторе. Схема управления выдаёт высокое напряжение
на форсунки в качестве управляющего сигнала.







От реле управления модуля PCM

Форсунка № 2

Генератор высокого напряжения 6

Форсунка № 3

3 PCM

7 Форсунка № 4

Форсунка № 1

Схема управления


•

Все форсунки соединены параллельно, т.е., они характеризуются одним выходным
контактом PCM для питания положительным напряжением. В случае обрыва цепи
на одной форсунке PCM прекращает подачу питания на эту форсунку, так что
двигатель продолжает работать на трёх цилиндрах.



01-47

Дизельные двигатели

Двигатели

•

Когда требуется небольшой объём впрыска, PCM выдаёт на форсунки короткий
управляющий сигнал. В результате форсунки открываются на короткое время, что
приводит к малому объёму впрыска.

•

Когда требуется большой объём впрыска, PCM выдаёт на форсунки длинный
управляющий сигнал. В результате форсунки открываются на длительное время,
что приводит к большому объёму впрыска.


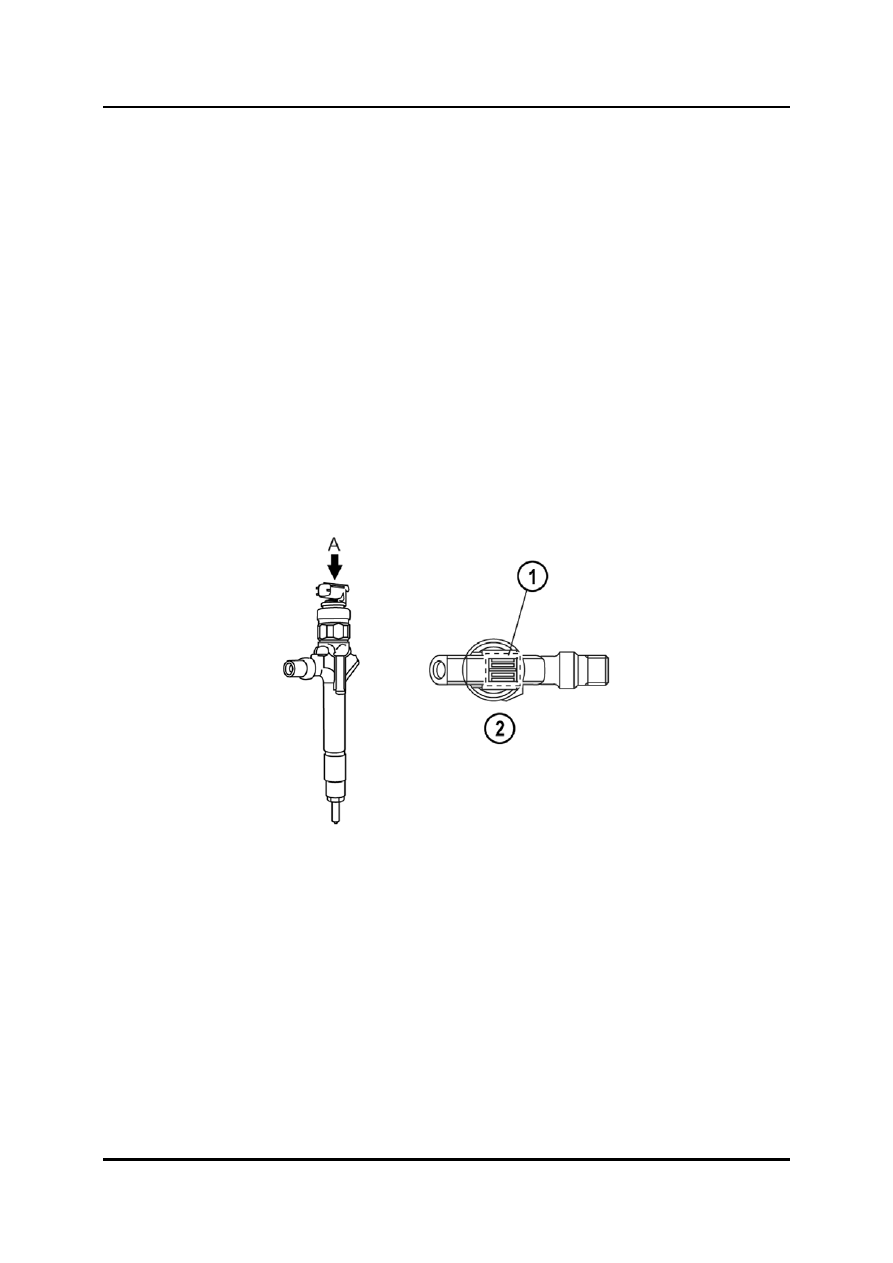

Коэффициенты коррекции форсунок

•

Технологические допуски форсунок учитываются коэффициентами коррекции
форсунок. Коэффициенты коррекции определяются в процессе изготовления
форсунок и наносятся в виде шестнадцатеричных чисел (семь блоков по четыре
цифры и один блок из двух цифр) на верхнюю часть разъёма форсунки.

•

В конце технологической линии производства автомобилей коэффициенты
коррекции установленных форсунок программируются в PCM. Таким образом, PCM
корректирует объём впрыска отдельных форсунок, чтобы улучшить работу
двигателя, снизить шум, образующийся при сгорании, и выбросы отработавших
газов.







Коэффициент коррекции форсунки 2

Вид со стороны А



ПРИМ: После замены одной или нескольких форсунок следует выполнить несколько

шагов, чтобы гарантировать их правильную работу (обратитесь к разделу
«Система управления, обслуживание и ремонт»).



01-48
