Mazda 6 MPS. Руководство - часть 18





Трансмиссия / Мост

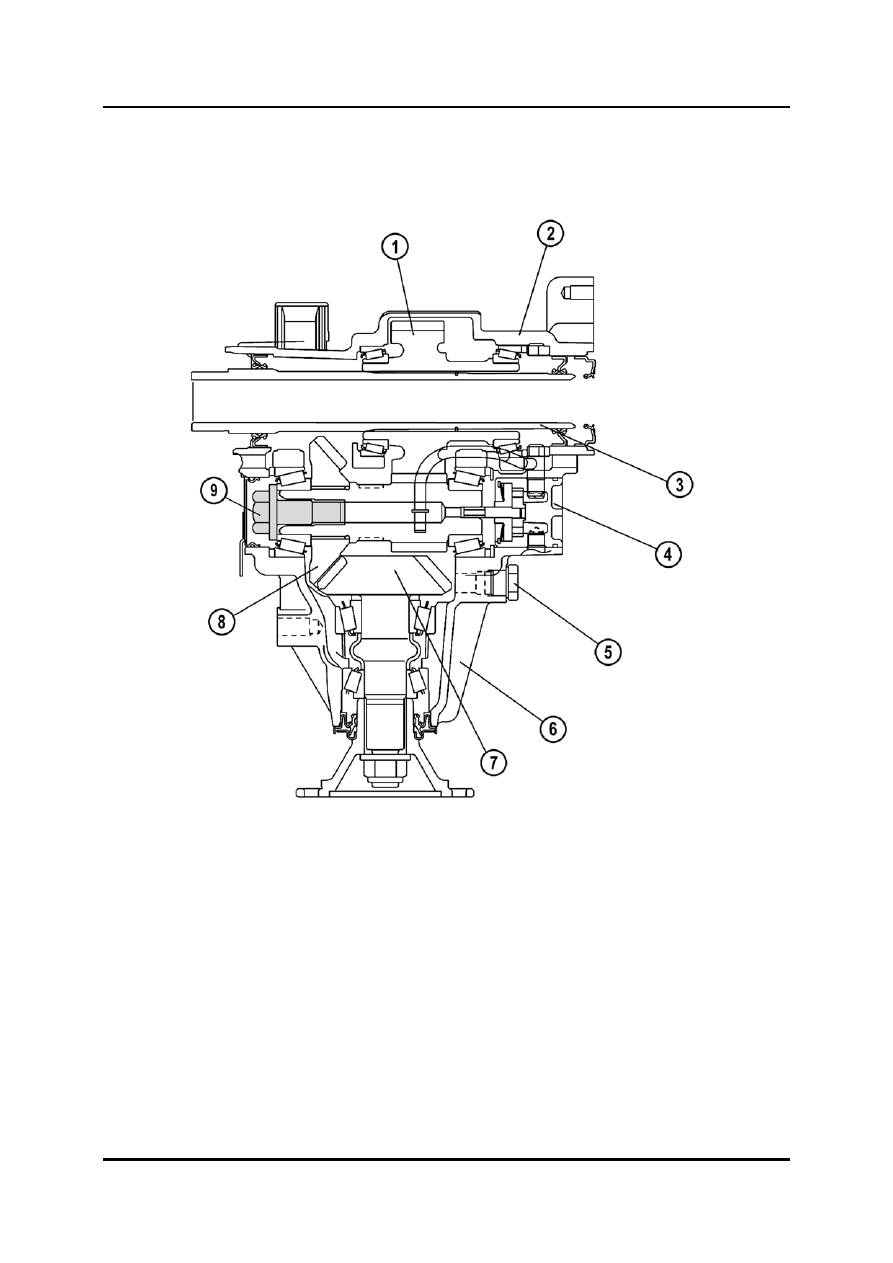

Раздаточная коробка. Вид в поперечном разрезе.







M6-MPS_03008



Шестерня привода 6

Передняя опора

Кожух шестерни привода 7

Ведущая шестерня привода

Приводной вал шестерни 8

Зубчатый венец на валу зубчатого

Масляный насос



венца

Пробка уровня масла 9

Болт (левая резьба)



03-4

Трансмиссия / Мост

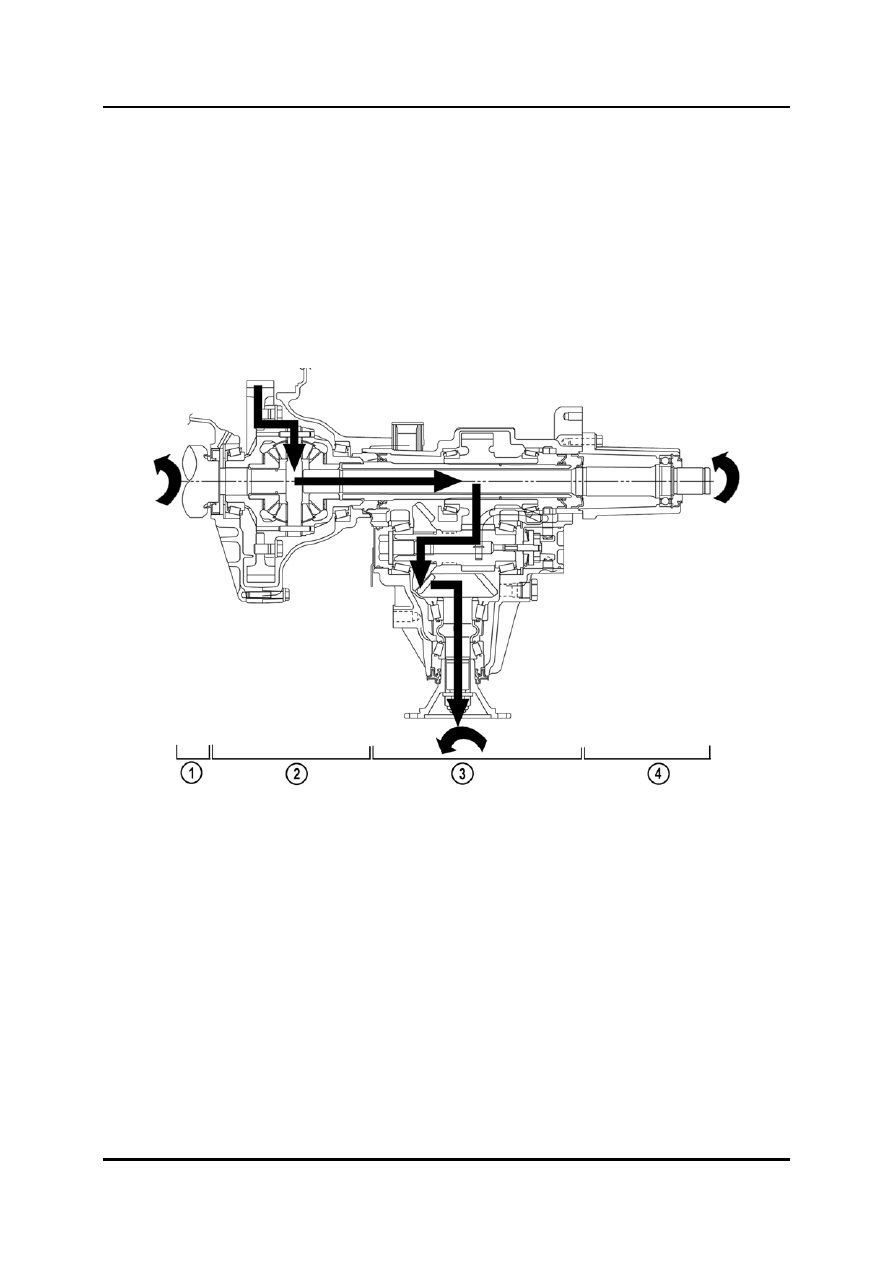

Перераспределение мощности в раздаточной коробке

•

Раздаточная коробка приводится в действие полым валом ведущей шестерни,
который подсоединён к корпусу дифференциала.

•

Ось сочленения, которая вращает передний правый ведущий вал, независимо
вращается внутри вала ведущей шестерни и приводится в действие правой
конической передачей дифференциала.

•

Ведущая шестерня крепится к валу вещей шестерни и приводит в действие вал
зубчатого венца. Зубчатый венец приводит в действие ведущую шестерню
привода, которая вращает фланец, который прикреплён к карданному валу.





M6-MPS_03009



Передний левый ведущий вал 3

Раздаточная коробка

Передний дифференциал 4

Ось сочленения



Трансмиссия / Мост

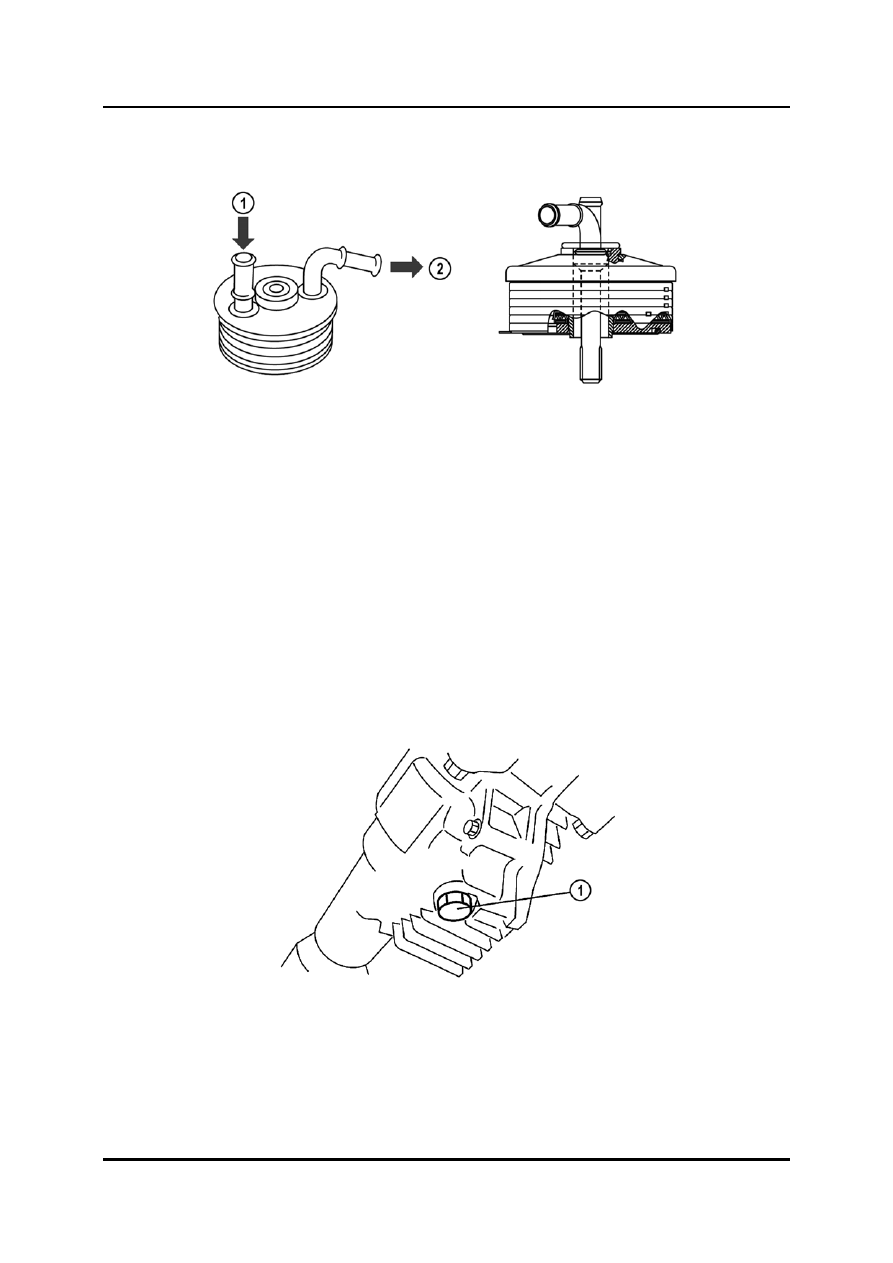

Масляный радиатор раздаточной коробки





M6-MPS_03007



Подача жидкости 2

Выход жидкости




Масло раздаточной коробки

•

Раздаточная коробка наполняется трансмиссионным маслом в объёме 1,2 л.
Трансмиссионное масло должно соответствовать спецификации SAE 80 или SAE
90 (API service GL-5).

•

Раздаточная коробка заполняется маслом на весь срок службы и обычно оно не
нуждается в замене или проверке уровня во время планового технического
обслуживания. Тем не менее, если имеются следы протечек масла, рекомендуется
проверить уровень. Если раздаточная коробка попала в воду, следует заменить
масло.





M6-MPS_03010



Пробка сливного отверстия







03-6

Трансмиссия / Мост

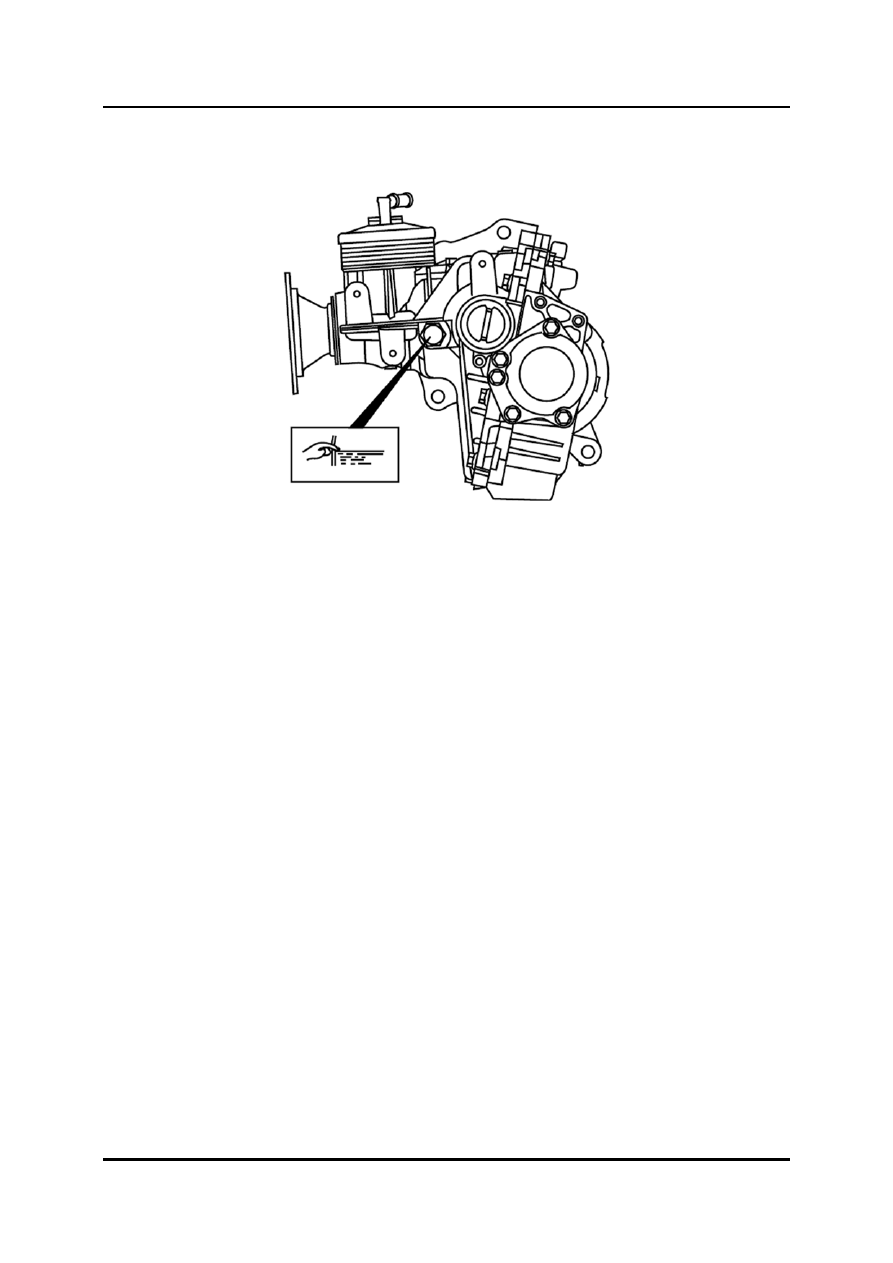

Проверка уровня масла в раздаточной коробке





M6-MPS_03011





Необходимые процедуры регулировки узла раздаточной коробки

–

осевой люфт и предварительный натяг приводного вала шестерни
(регулировочная подкладка)

–

осевой люфт и предварительный натяг вала зубчатого венца (левая и правая
регулировочные подкладки)

–

высота и предварительный натяг ведущей шестерни (распорная втулка)

–

зазор ведущей шестерни (перемещение зубчатого венца в направлении вала
путём изменения толщин левой и правой регулировочных подкладок при
сохранении общей толщины обеих подкладок)

–

контакт зубьев ведущей шестерни и зубчатого венца (высота и зазор ведущей
шестерни около распорных втулок)

•

За подробным руководством обратитесь к действующему Руководству по ремонту.
