Mazda 3 Facelift. Руководство - часть 12





Кузов и доп. оборудование

Стёкла/Окна/Зеркала

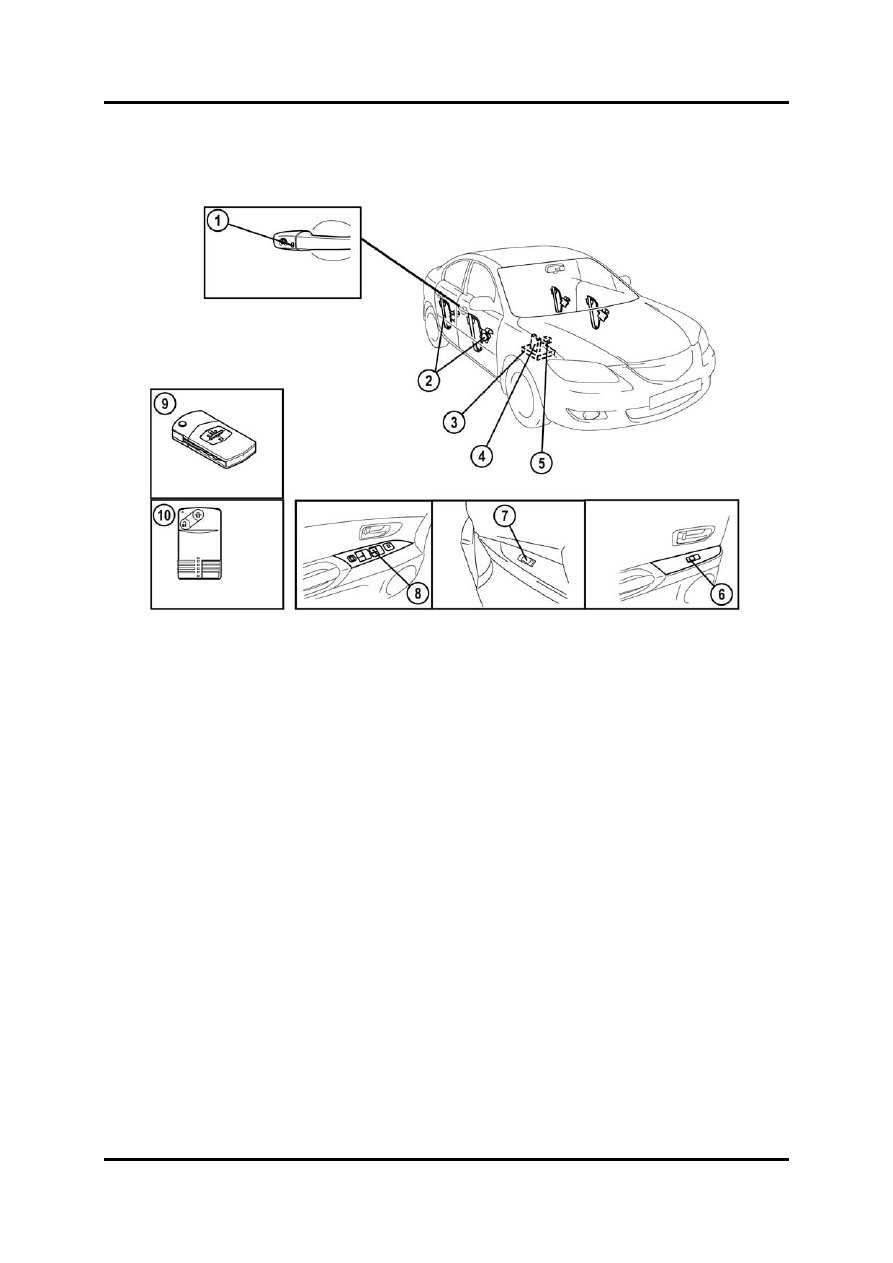

Расположение деталей





M3FL_09001



1  Переключатель запросов со стороны

7  Дополнительный переключатель окон

  водителя (с Усовершенствованной



с сервоприводом стекла (со стороны

  системой «бесключевого» входа и

  пассажира)

  запуска) 8

Главный переключатель окон с

2  Регуляторы окон с сервоприводом

  сервоприводом стекла (со стороны

  стекла

  водителя)

3 PJB

9 Передатчик (со стандартной системой

4  Модуль «бесключевого» управления (с

  «бесключевого» входа)

  Усовершенствованной системой

10  Передатчик (с Усовершенствованной

  «бесключевого» входа и запуска)

системой «бесключевого» входа и

5  Приёмник «бесключеового»

  запуска)

  управления



6  Дополнительный переключатель окон



  с сервоприводом стекла (задние



  двери)






Обучение обслуживанию Mazda3 F/L

09-3

Безопасность и замки

Кузов и доп. оборудование

Безопасность и замки

Общие характеристики

•

Конструкция и принцип работы системы безопасности и замков, по сути,
перенесены из современной модели Mazda3, за исключением следующих
особенностей:

–

Введена Усовершенствованная система «бесключевого» входа и управления (в
зависимости от класса автомобиля)



Усовершенствованная система «бесключевого» входа и
запуска

•

Усовершенствованная система «бесключевого» входа и запуска, в основном,
перенесена из модели Mazda5 и имеет следующие особенности:

–

Передатчик, работающий с карточкой-ключом

–

Три датчика запросов (датчик запроса дверцы багажника, встроенный в
нажимной выключатель цилиндра ключа в автомобилях 4SD)

–

Шесть антенн «бесключевого» управления

–

Приёмник «бесключевого» управления

–

Модуль «бесключевого» управления, подключённый к высокоскоростной шине
CAN

–

Блок ограничителя угла поворота

–

Зуммер внешнего «бесключевого» управления

–

Система иммобилайзера типа D-PATS с функцией управления, встроенной в
модуль «бесключевого» управления

–

Приборный щиток не является частью системы иммобилайзера


ПРИМ: Дополнительную информацию можно найти в Учебном руководстве «Mazda5»

(NMT-007).



09-4

Обучение обслуживанию Mazda3 F/L

Кузов и доп. оборудование

Безопасность и замки

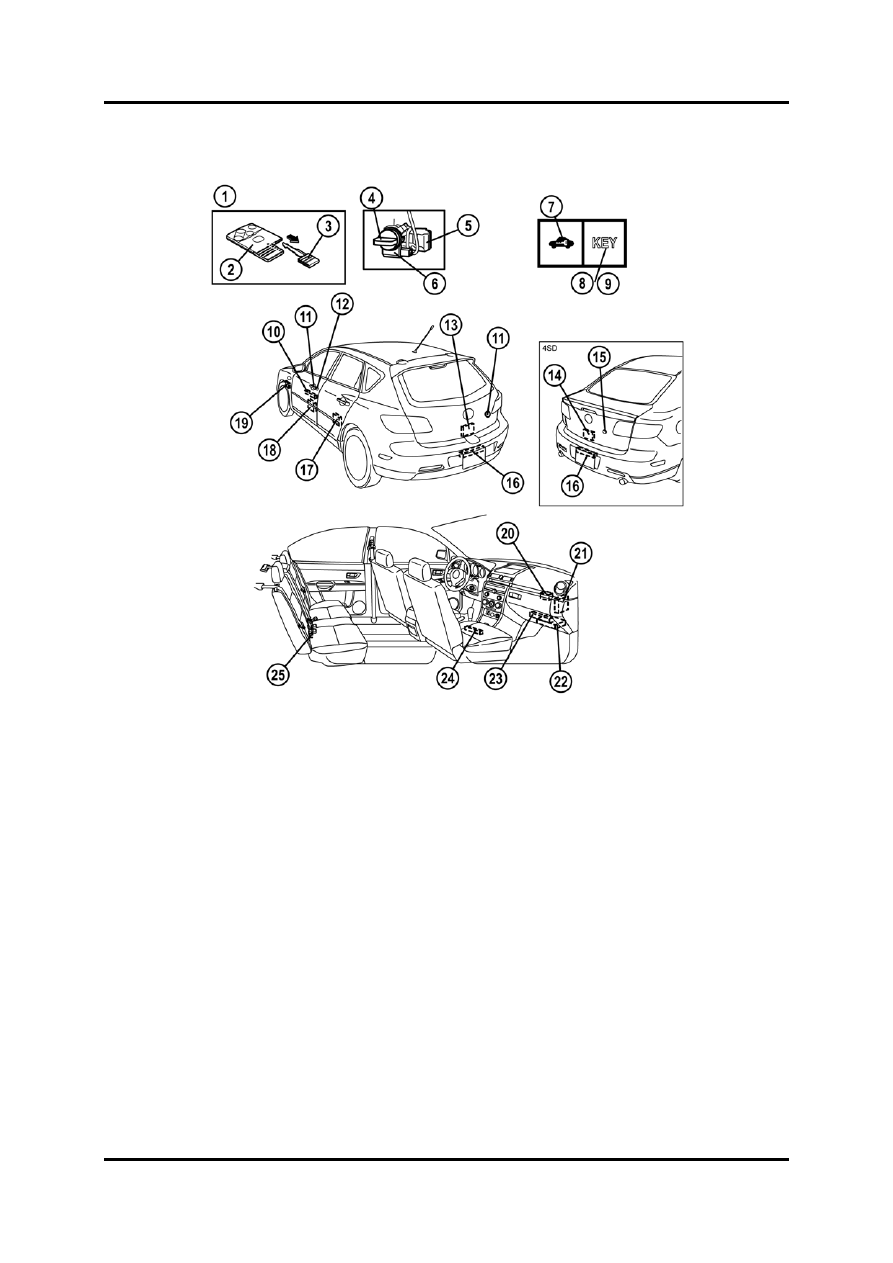

Расположение деталей



M3FL_09002



Карточка-ключ 14

Механизм открывания дверцы багажника

Передатчик 15

Датчик запросов дверцы багажника

Вспомогательный ключ



(встроен в нажимной выключатель

Ручка запуска (с выключателем зажигания)



цилиндра ключа)

Блок ограничителя угла поворота 16

Антенна «бесключевого» управления

Рамочная антенна



(внешняя, задняя)

Лампочка безопасности 17

Привод замка задней двери

Световое предупреждение

18

Привод замка передней двери



«бесключевого» управления

19

Зуммер «бесключевого» управления



(красное) 20

Приёмник «бесключеового» управления

Световой индикатор

21

Модуль «бесключевого» управления



«бесключевого» управления (зелёный) 22

PJB

10

Антенна «бесключевого» управления

23

Антенна «бесключевого» управления



(внешняя, LF)



(внутренняя, передняя)

11

Датчик запросов 24

Антенна «бесключевого» управления

12

Датчик цилиндра ключа



(внутренняя, средняя)

13

Защёлка откидной двери багажного

25

Антенна «бесключевого» управления



отделения и привод замка



(внутренняя, задняя)

Обучение обслуживанию Mazda3 F/L

09-5

Безопасность и замки

Кузов и доп. оборудование

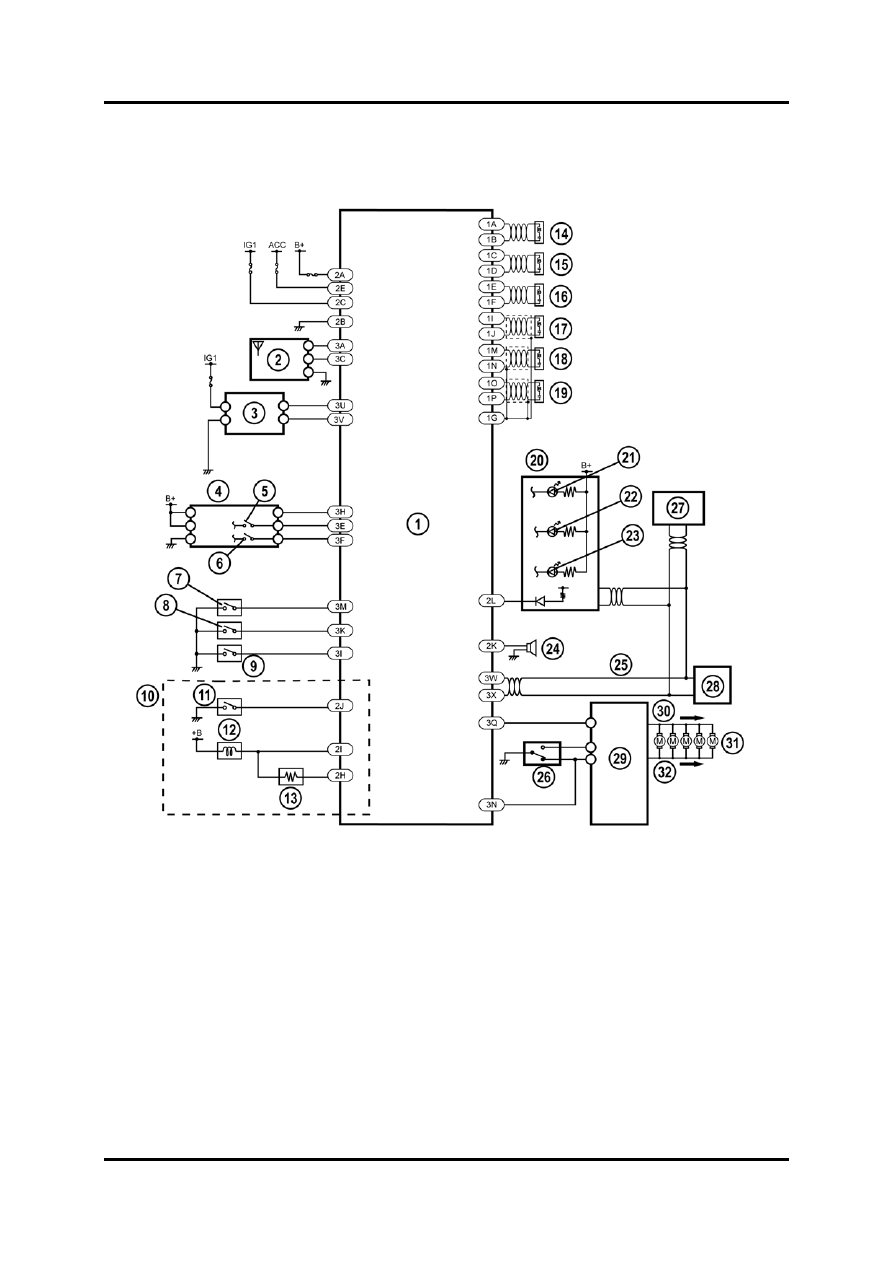

Электрическая схема





M3FL_09003



09-6

Обучение обслуживанию Mazda3 F/L
