Коробка передач

Автоматическая коробка передач FN4A-EL


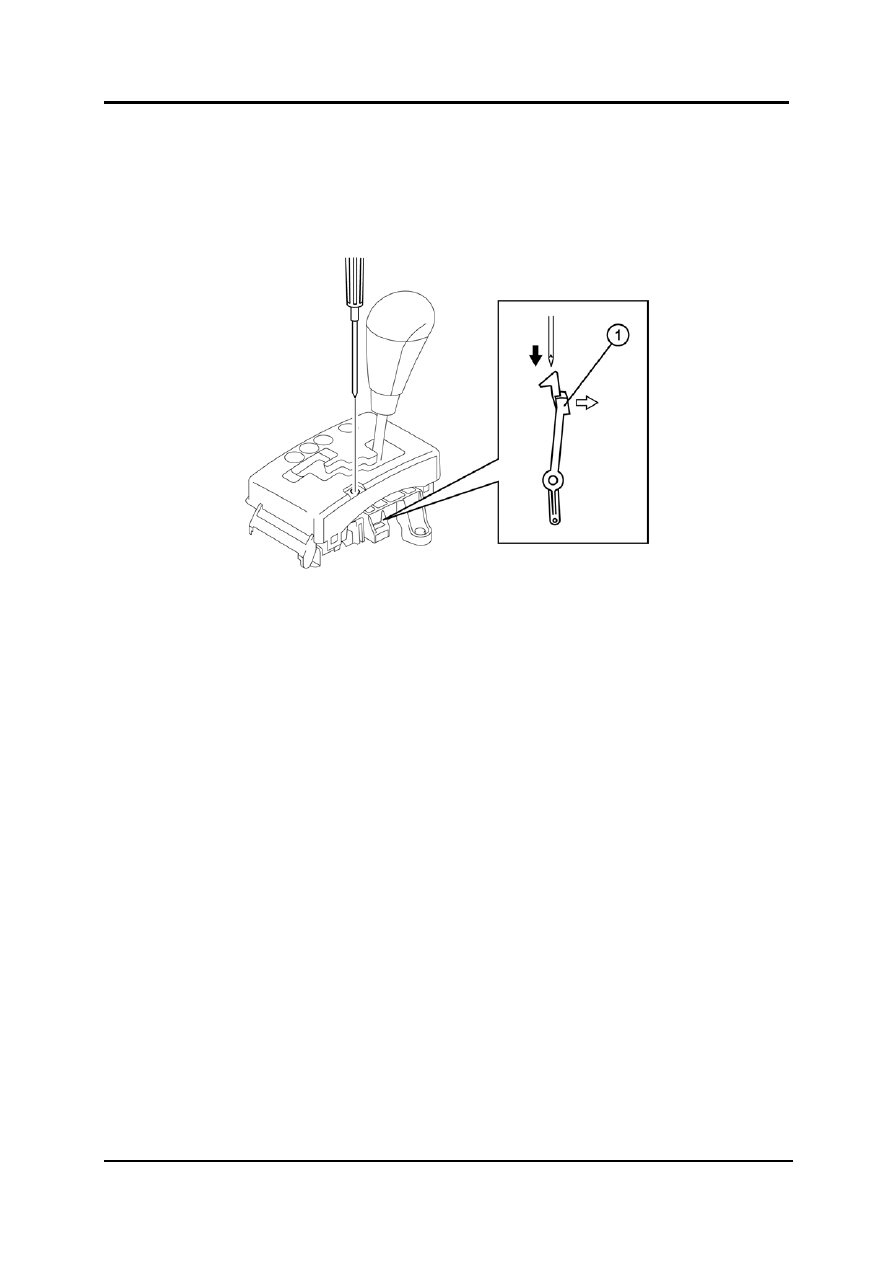

ПРИМ: В случае обрыва цепи рычаг переключения передач невозможно переместить

из положения P. Чтобы вручную снять блокировку переключения передач,
вставьте подходящий предмет (например, автомобильный ключ, отвёртку) в
отверстие для снятия блокировки переключения передач.





M3FL_05009



1  Стопорный рычаг






Обучение обслуживанию Mazda3 F/L

05-11

Автоматическая коробка передач FN4A-EL

Коробка передач

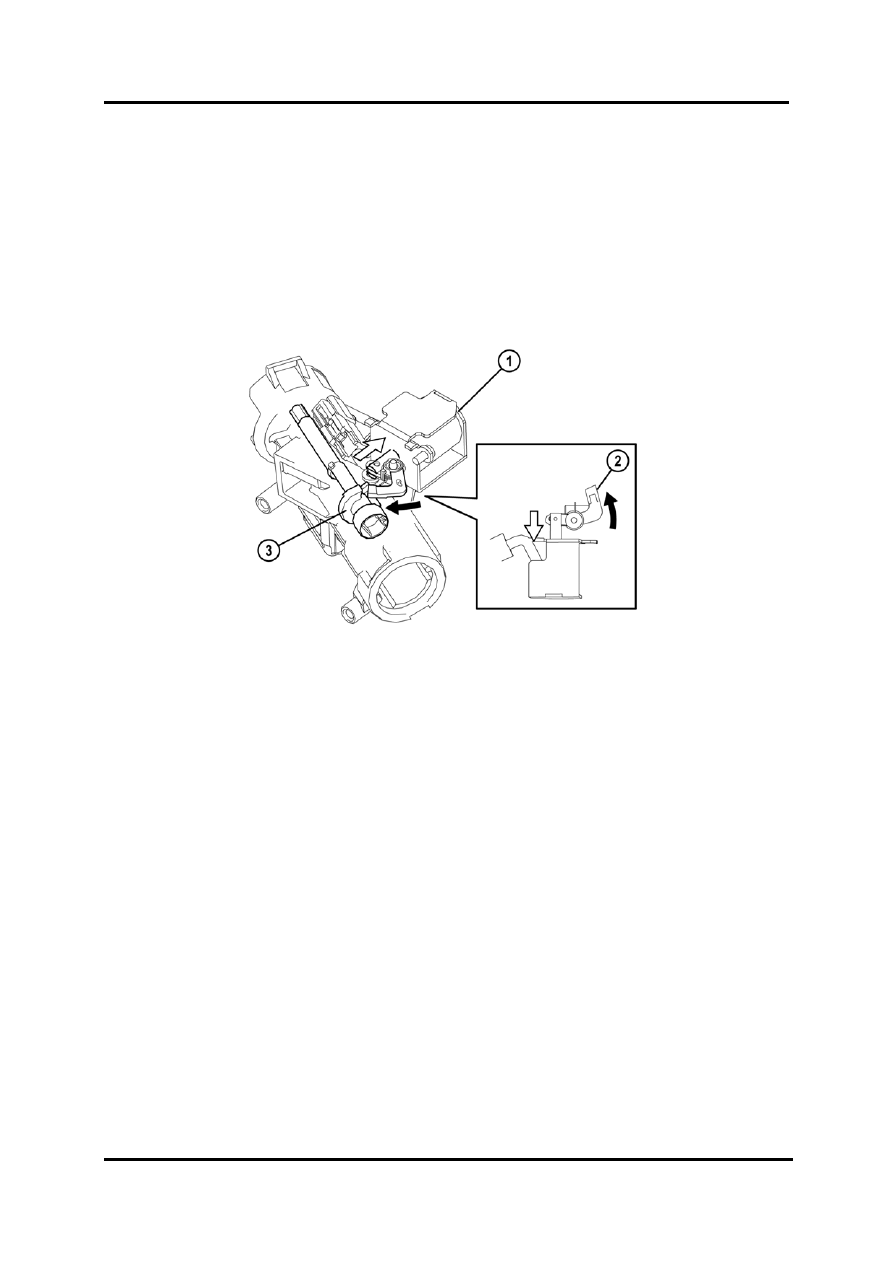

Соленоид блокировки ключа

•

Соленоид блокировки ключа находится в замке зажигания и управляет
положением стопора, который не даёт ключу поворачиваться в положение LOCK
(блокировка).

•

В автомобилях со стандартной системой «бесключевого» входа соленоид
блокировки ключа управляется датчиком положения P, а в автомобилях с
Усовершенствованной системой «бесключевого» входа и запуска этот соленоид
управляется модулем «бесключевого» управления.





M3FL_05010



1  Соленоид блокировки ключа 3

Кулачок

2  Стопор




•

Если рычаг переключения находится в любом положении, кроме P, соленоид
блокировки ключа активирован. В результате, стопор препятствует перемещению
ключа зажигания, не давая ключу поворачиваться в положение LOCK.

•

Если рычаг переключения находится в положении P, соленоид блокировки ключа
выключен. В результате, стопор не препятствует перемещению ключа зажигания,
давая ключу возможность поворачиваться в положение LOCK.


ПРИМ: В случае обрыва цепи ключ можно повернуть в положение LOCK (блокировка)

при любом положении рычага переключения передач.



05-12

Обучение обслуживанию Mazda3 F/L

Удерживающие системы  Система надувных подушек безопасности

Система надувных подушек безопасности

Общие характеристики

•

Конструкция и принцип работы надувных подушек безопасности, по сути,
перенесены из современной модели Mazda3, за исключением следующих
особенностей:

–

Преднатяжители тросового типа, встроенные в замок ремня безопасности,
заменены шариковыми преднатяжителями, встроенными в натяжное
устройство ремня безопасности (аналогичными имеющимся в модели Mazda6
F/L)

–

В систему оповещения передних ремней безопасности был введён датчик
замка и датчик присутствия людей на стороне пассажира (обратитесь к разделу
09, Контрольно-измерительные средства/Информирование водителя)



Обучение обслуживанию Mazda3 F/L

08-1

Система надувных подушек безопасности  Удерживающие системы

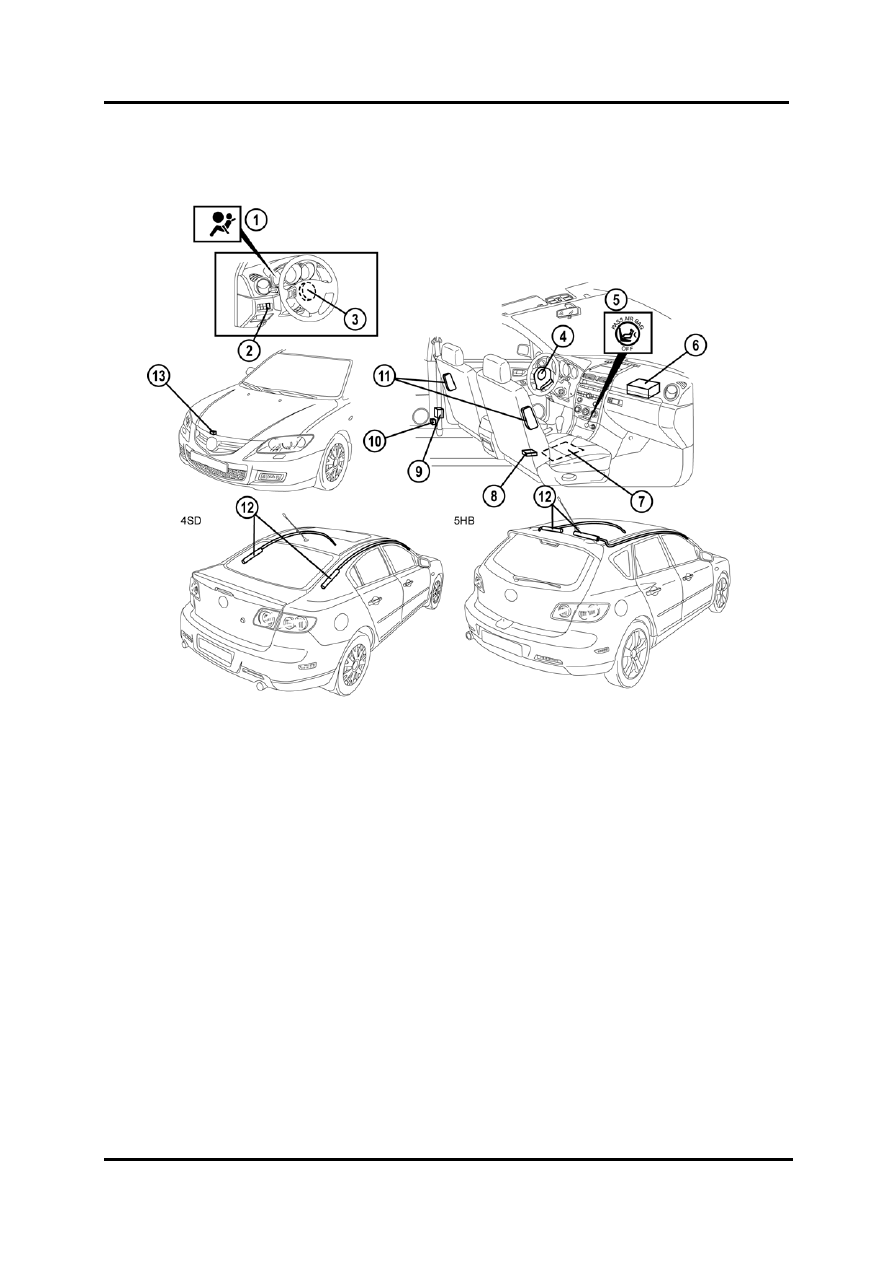

Расположение деталей





M3FL_08001



1  Предупредительная световая

7  Датчик присутствия людей

  сигнализация системы надувных

8  Модуль управления SAS

  подушек безопасности 9

Преднатяжитель ремня безопасности

2  Датчик PAD

10  Датчик боковой надувной подушки

3  Часовая пружина

  безопасности

4  Надувная подушка безопасности со

11  Боковые надувные подушки

  стороны водителя

  безопасности

5  Световая сигнализация PAD

12  Надувные подушки безопасности

6  Надувная подушка безопасности со

  занавеса

  стороны пассажира 13

Датчик зоны удара

08-2

Обучение обслуживанию Mazda3 F/L
