Mazda 3 MPS (2006+). Руководство - часть 8

Двигатель L3

Turbo



30 KS

43 Клапан EGR (Exhaust Gas Recirculation

31  Датчик положения дроссельной

  = рециркуляция отработавших газов)

  заслонки 44

Продувочный электромагнитный

32  Выключатель тормозов № 1

  клапан

33  Выключатель регулируемого

45  Электромагнитный клапан управления

  вихревого запорного клапана

  перепускной заслонки

34  Выключатель системы

46  Регулируемый вихревой

  кондиционирования (при повышенном

  электромагнитный клапан

  и пониженном давлении) 47

OCV (Oil Control Valve = клапан

35  Выключатель давления в системе

  управления подачей масла)

  кондиционирования (средний) 48

Привод дроссельной заслонки

36  Датчик PSP

49  Клапан соленоида управления

37  Выключатель нейтрали

  сливного клапана

38  Выключатель CPP

50  Катушка зажигания № 1

39  Датчик стабилизатора скорости 51

Катушка зажигания № 2

40  Генератор 52

Катушка зажигания № 3

41  CAN (Controller Area Network = сеть

53  Катушка зажигания № 4

  контроллеров)

54  Генератор

42 PCM





Обучение обслуживанию Mazda3 MPS

01-21

L3 Turbo

Двигатель



01-22

Обучение обслуживанию Mazda3 MPS

Замечания:



Подвеска



Передняя подвеска

•

Для соответствия требованиям увеличившейся выходной мощности двигателя в
систему подвески были внесены следующие изменения:

–

увеличенные диаметры стабилизаторов: передний – 26 мм и задний – 25 мм

–

распорные пластины в сочетании с передней балкой капота выполняют
функцию верхней распорки

–

увеличенные коэффициенты жёсткости рессоры и демпфера

–

увеличенная на 60 процентов по сравнению с Mazda3 Facelift боковая
жёсткость подвески

–

точно отрегулированные углы установки передних и задних колёс

•

Автомобиль Mazda3 MPS оборудован шинами 215/45R18 93Y на колёсах 18x7J из
алюминиевого сплава.

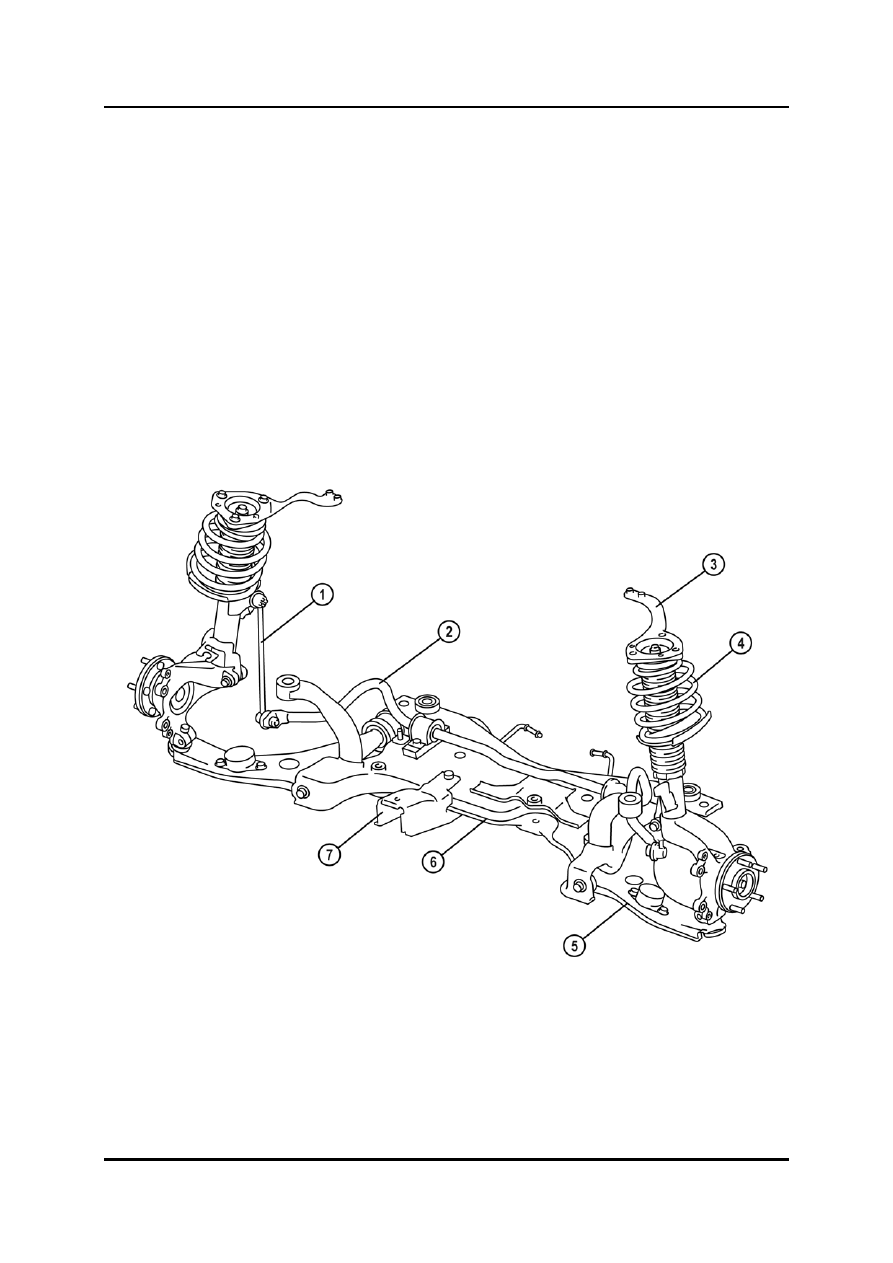

M3_MPS_02001



1  Тяга управления переднего

5  Передний нижний рычаг

  стабилизатора 6

Передняя поперечная балка

2  Передний стабилизатор 7

Кронштейн поперечной балки

3  Распорные пластины



4  Передний амортизатор и спиральная



  пружина





Обучение обслуживанию Mazda3 MPS

02-1



Подвеска

Замечания:

02-2

Обучение обслуживанию Mazda3 MPS
