Mazda 3 MPS (2006+). Руководство - часть 6

Двигатель L3

Turbo

ПРИМ: Не запускайте двигатель с подключённым SST 49 N013 1A0D (датчиком

давления топлива). Датчик можно повредить колебаниями давления.


7.  Запустите топливный насос с помощью следующей процедуры:

С использованием M-MDS

a.  Подключите отрицательный кабель аккумуляторной батареи.
b.  Подключите M-MDS (Mazda-Modular Diagnostic System = унифицированная

диагностическая система Mazda) к DLC (Diagnostic Link Connector = разъём
диагностического канала).

c.  Запустите топливный насос с помощью имитационной функции “FP“.

Без  M-MDS

a.  Снимите реле топливного насоса.
ПРЕДОСТЕРЕЖЕНИЕ:Соблюдайте осторожность при замыкании накоротко указанной

клеммы, поскольку закорачивание неправильной клеммы блока
основных предохранителей может привести к неправильной
работе.



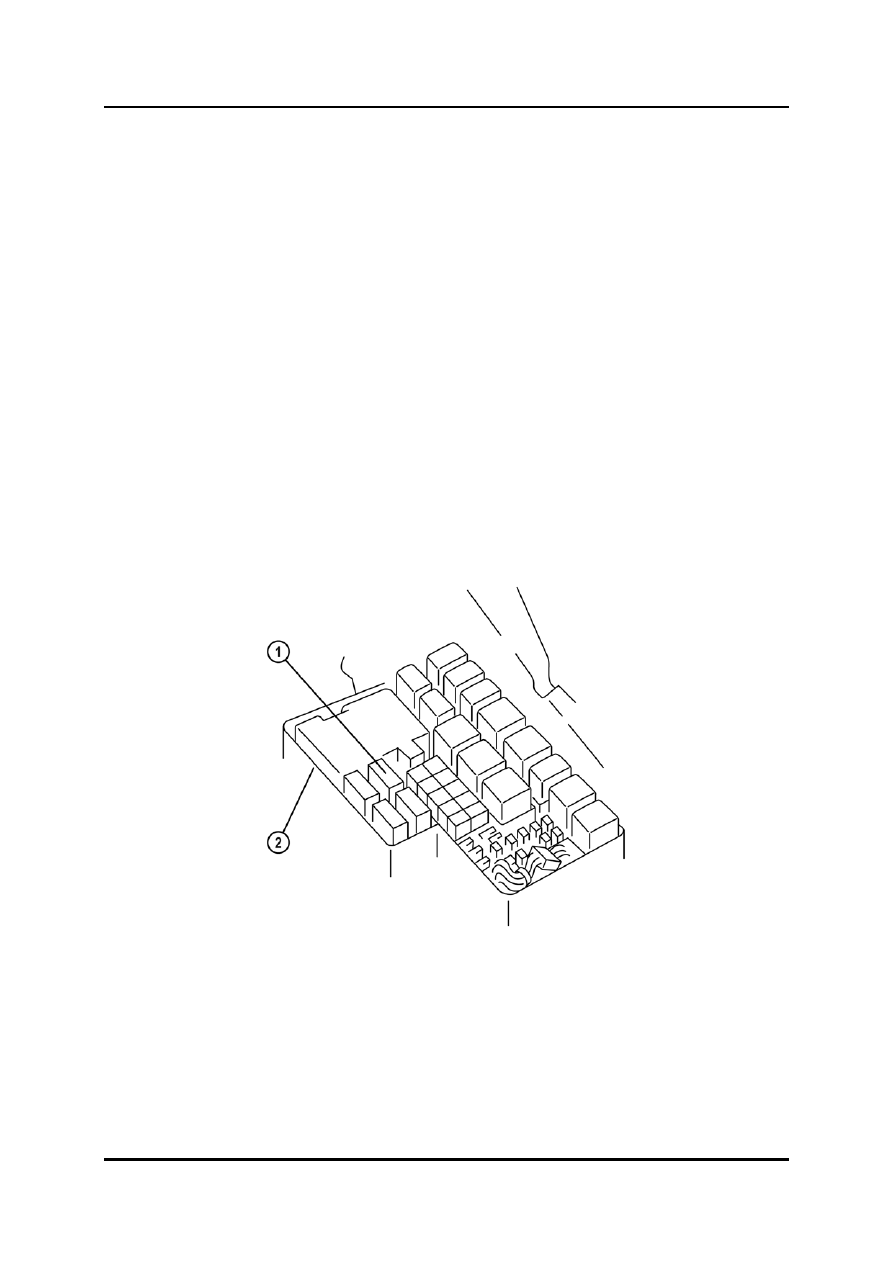

M3_MPS_01011



1  Реле топливного насоса 2

Блок основных предохранителей



Обучение обслуживанию Mazda3 MPS

01-13

L3 Turbo

Двигатель



01-14

Обучение обслуживанию Mazda3 MPS

b.  Соедините накоротко перемычкой клеммы C и D реле топливного насоса и

подключите отрицательный кабель аккумуляторной батареи, чтобы запустить
топливный насос.





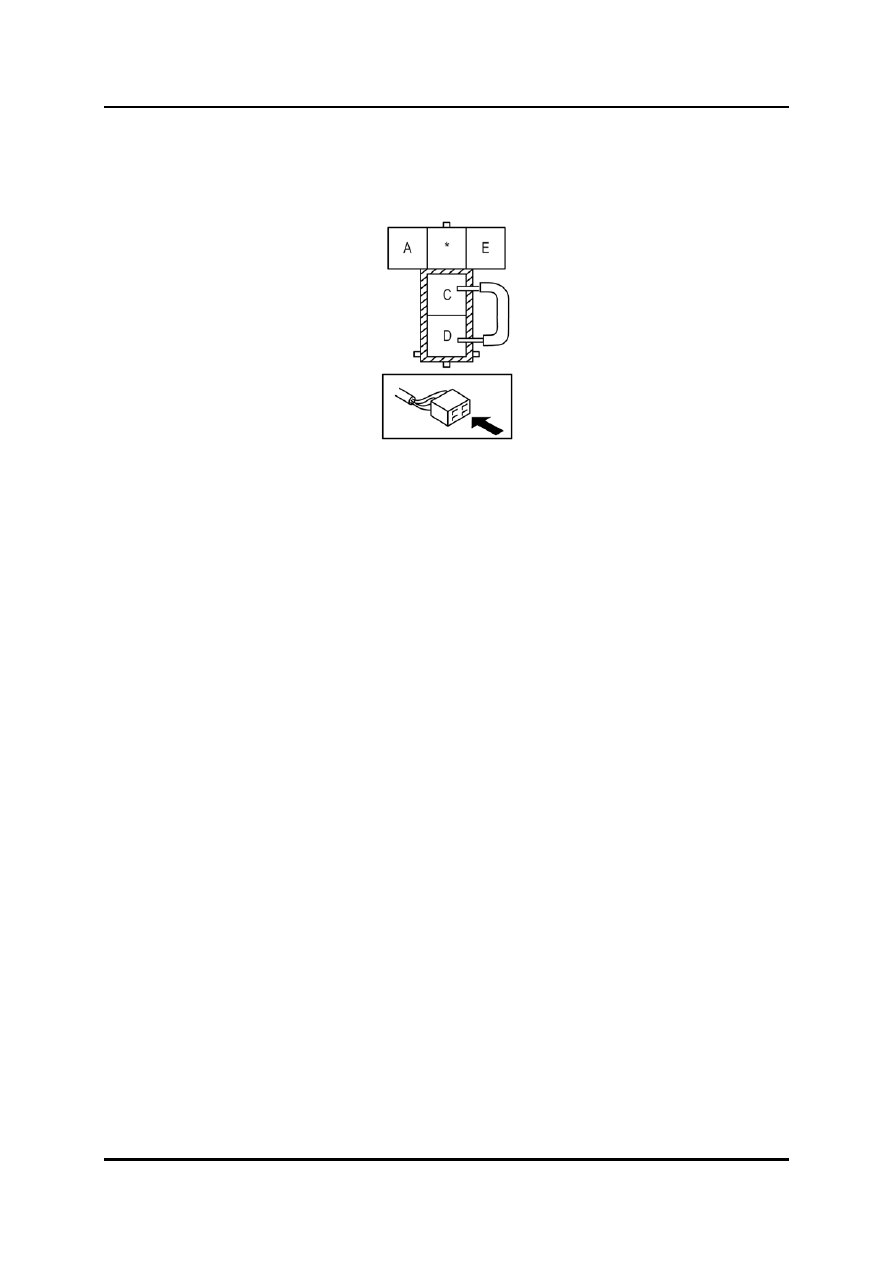

M3_MPS_01012

Блок основных предохранителей (реле топливного насоса)

8.  Дайте насосу поработать 10 сек.
9.  Измерьте давление топливопровода (410…490 кПа).
10.  Поверните ключ зажигания в положение LOCK.
11.  Измерьте давление удерживания топлива (более 230 кПа) по истечении 5 мин.

ПРИМ: По окончании всех измерений укомплектуйте автомобиль и убедитесь, что нет

никаких протечек топлива. Обратитесь к Руководству по ремонту.



Двигатель L3

Turbo

Система управления

Конструкция



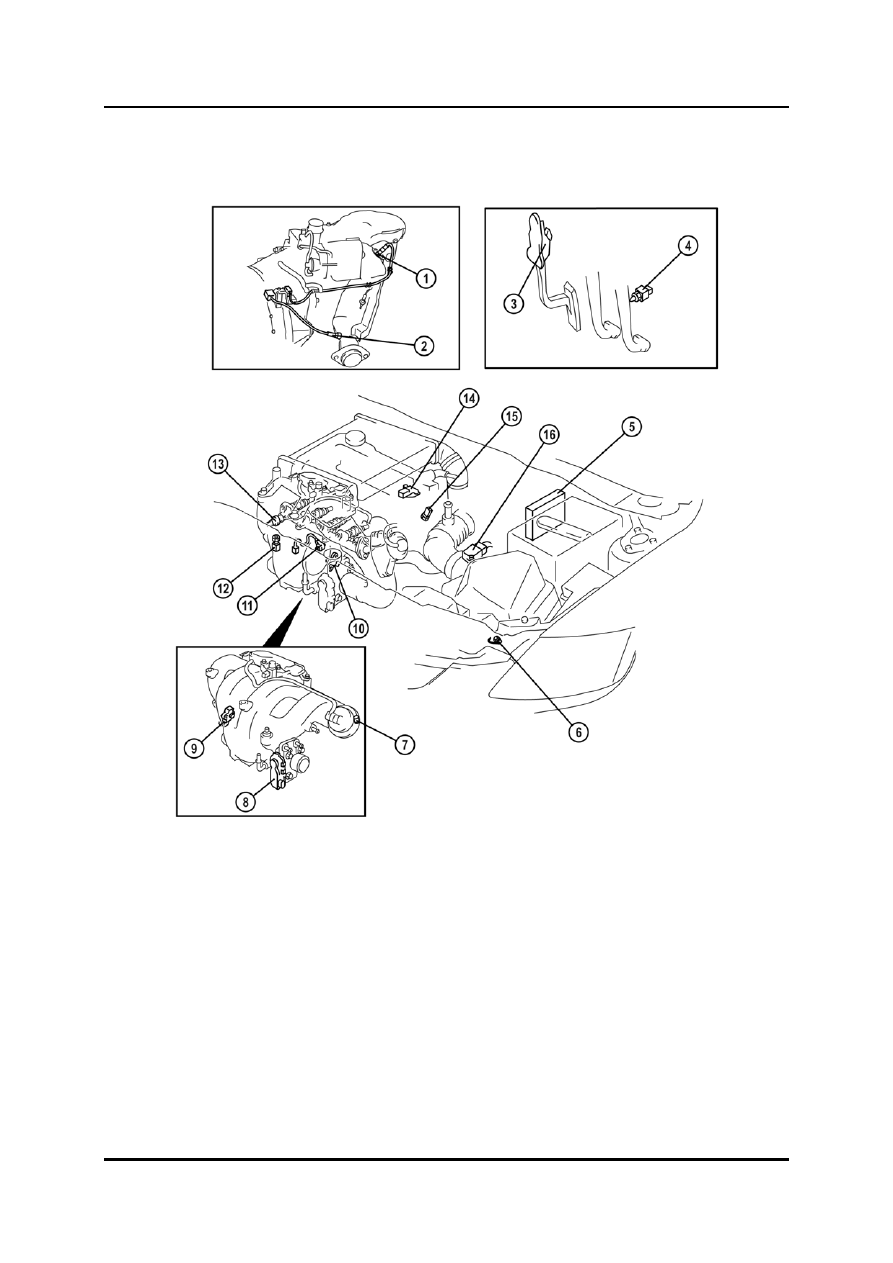

M3_MPS_01013

1  Передний датчик HO2S

10  Датчик CKP

Датчик KS

2  Задний датчик HO2S

11

3  Датчик APP

12  Датчик PSP

4  Датчик CPP

13  Датчик давления топлива

Датчик CMP

5 PCM

14

6  Выключатель нейтрали 15

Датчик ECT

7  Выключатель регулируемого

вихревого запорного клапана

16  Датчик массового расхода воздуха/

температуры всасываемого воздуха

8  Датчик TP



9  Датчик MAP /температуры воздуха



  наддува



Обучение обслуживанию Mazda3 MPS

01-15

L3 Turbo

Двигатель



01-16

Обучение обслуживанию Mazda3 MPS

Модуль управления силовым агрегатом

•

PCM находится в моторном отсеке. Он крепится к кронштейну на поддоне
аккумуляторной батареи.

•

Модель Mazda3 MPS не использует отдельного модуля управления форсунками.
PCM напрямую управляет форсунками.





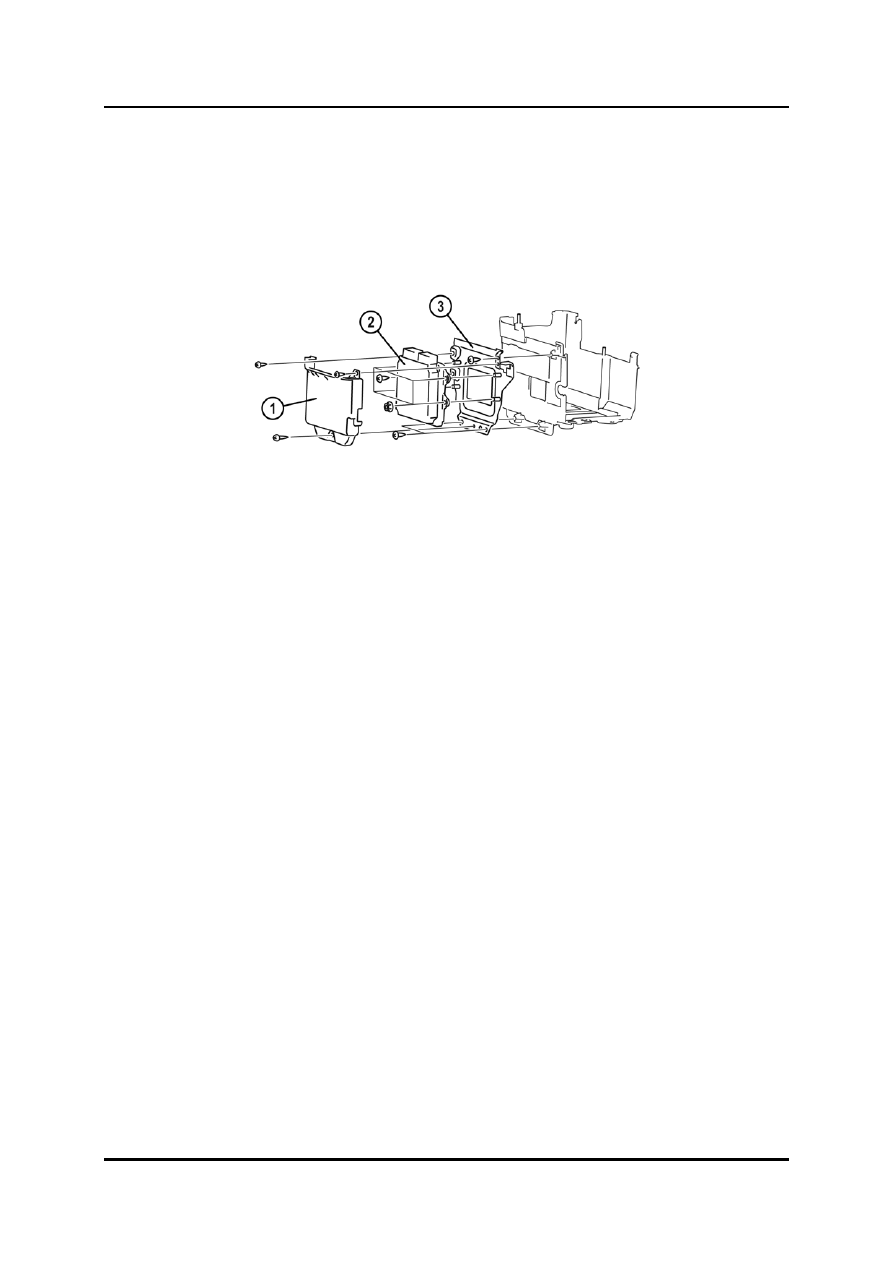

M3_MPS_01014



1  Крышка PCM

3  Кронштейн PCM

2 PCM
